灰铸铁力学性能测试(长安大学)

长安大学工程材料实验报告
班级：
姓名：
学号：
材料学院热加工实验室
实验一：硬度实验
简述实验仪器和实验过程：
实验数据：
实验材料热处理压头载荷(公斤) 硬度值(HRC) 45钢正火
45钢淬火
T12钢正火
T12钢淬火
分析与思考
1：钢的化学成分与洛氏硬度值的关系
2、钢的化学成分相同,热处理方法不同,硬度值如何变化?
3、简述HRA, HRB, HRC的压头类型，载荷重量，应用范围。

符号压头类型载荷(公斤) 硬度有效范围使用范围HRA 大于70
HRB 25~100
HRC 20~67
实验二：金相常识与铁碳平衡组织观察与分析简述实验仪器与实验过程
实验数据与绘图
分析与思考：
1：随着化学成分的变化,铁碳合金的组织和性能分别有什么变化?
2：正常情况下,铁素体的形状、颜色及硬度范围? 珠光体的形状、颜色及硬度范围? 渗碳体的形状、颜色及硬度范围?
实验三:钢的非平衡组织和铸铁组织的观察和分析简述实验仪器与实验过程
实验数据与绘图
分析与思考
1：亚共析钢正火组织形态特征是什么?
2：45钢和T12淬火组织硬度范围和组织形态有那些差别? 3：简述灰铸铁和球墨铸铁的石墨形态和基体组织形态。

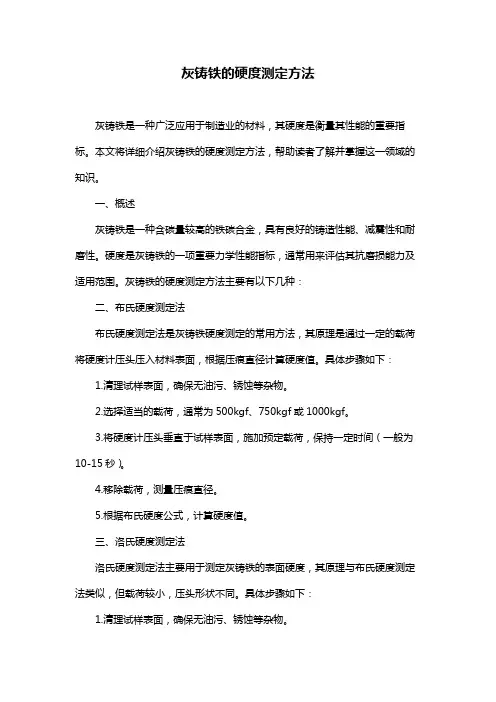

灰铸铁的硬度测定方法灰铸铁是一种广泛应用于制造业的材料，其硬度是衡量其性能的重要指标。

本文将详细介绍灰铸铁的硬度测定方法，帮助读者了解并掌握这一领域的知识。

一、概述灰铸铁是一种含碳量较高的铁碳合金，具有良好的铸造性能、减震性和耐磨性。

硬度是灰铸铁的一项重要力学性能指标，通常用来评估其抗磨损能力及适用范围。

灰铸铁的硬度测定方法主要有以下几种：二、布氏硬度测定法布氏硬度测定法是灰铸铁硬度测定的常用方法，其原理是通过一定的载荷将硬度计压头压入材料表面，根据压痕直径计算硬度值。

具体步骤如下：1.清理试样表面，确保无油污、锈蚀等杂物。

2.选择适当的载荷，通常为500kgf、750kgf或1000kgf。

3.将硬度计压头垂直于试样表面，施加预定载荷，保持一定时间（一般为10-15秒）。

4.移除载荷，测量压痕直径。

5.根据布氏硬度公式，计算硬度值。

三、洛氏硬度测定法洛氏硬度测定法主要用于测定灰铸铁的表面硬度，其原理与布氏硬度测定法类似，但载荷较小，压头形状不同。

具体步骤如下：1.清理试样表面，确保无油污、锈蚀等杂物。

2.选择适当的洛氏硬度计和压头，通常使用金刚石压头。

3.将硬度计压头垂直于试样表面，施加预定载荷，保持一定时间（一般为5-10秒）。

4.移除载荷，测量压痕深度。

5.根据洛氏硬度公式，计算硬度值。

四、里氏硬度测定法里氏硬度测定法是一种便携式硬度测定方法，适用于现场检测。

其原理是通过敲击方式，将硬度计压头压入材料表面，根据压痕深度计算硬度值。

具体步骤如下：1.清理试样表面，确保无油污、锈蚀等杂物。

2.选择适当的里氏硬度计和压头。

3.将硬度计压头垂直于试样表面，进行敲击。

4.读取压痕深度，根据里氏硬度公式，计算硬度值。

五、结论灰铸铁的硬度测定方法主要有布氏硬度测定法、洛氏硬度测定法和里氏硬度测定法。

在实际应用中，可根据需要选择合适的测定方法。

综合实验:灰铸铁力学性能测试一、实验目的：目的是培养学生，理论联系实际的学风，独立动脑分析问题，独立动手解决问题，独立设计实验方案，独立完成实验全过程，独立总结实验过程的实际工作能力和初步的创新能力。

二、实验内容我们小组拿到的是灰铸铁试样，由小组8人进行不同的热处理工艺，如表所示：工艺编号 1 2 3 4 5 6 7 8 正火℃无86无无无无无无淬火℃无无860（水）860（水）860（油）860（油）860（油）860（油）回火℃无无无560 无560 460 260我选择的工艺是第7组.二、实验步骤：2.对灰铸铁进行淬火，温度860℃，保温10分钟，淬火介质为油。

3.测试淬火后试样的硬度值（洛氏硬度试验机）。

4.对试样进行回火处理，温度460℃，保温60分钟，取出后空冷。

5.测试回火后的试样硬度值（洛氏硬度试验机）。

6.通过打磨、研磨、抛光、侵蚀，在金相显微镜下观察试样经过处理后的金相组织，观察后拍照。

三、实验结果：1.试样硬度表（HRC）1 2 3 4 5 6 7 8试样编号次数120.9 11.6 42.7 -10.0 —-5.5 8.9 28221.0 13.3 41.9 0.0 —-6.3 4.7 31.2319.6 11.1 40.6 -8.5 —-4.7 8.8 26.1422.9 10.0 35 -20.0 —-3.7 7.0 30.9521.7 10.3 54.6 -11.3 —-6.5 8.0 31.521.22 11.26 42.96 -9.96 23.0¹-5.34 7.48 29.54平均45#²—15.0 60.0 21.0 26.0 16.0 ——1、此数据为我的式样测得的平均值；2、45钢的硬度数据综合了其他组同学的数据；3、一般资料上面对于铸铁硬度的表示采用的是布氏硬度，但由于布氏硬度测量麻烦，故我们采用洛氏硬度表示，必要时可进行硬度换算。

长安大学材料学院材料成型及控制工程专业综合实验姓名：学号：指导老师：实验日期：2015年5月目录第一部分金属力学性能试验 (2)第二部分金相综合分析 (7)第三部分钢的热处理 (11)第四部分铸造综合设计试验 (13)第五部分参考文献 (14)第一部分金属力学性能实验实验一静拉伸试验一试验目的掌握拉伸试验机和引申义等设备仪器的使用方法。

掌握钢材的强度指标σb、σs、（σ0.2）、σk及塑性指标δ、ψ的测试方法。

对拉伸试样断口进行初步宏观分析，并说明其韧脆性。

二试验用设备与仪器静拉伸试验在万能材料试验机上进行，万能材料试验机有机械式和油压式，最新的电子拉伸试验机。

三试样试验用的试样为光滑圆柱形，直径为10毫米。

四测试过程在试样上打好标距100mm，并分成10格。

检查设置，调整使之处于工作状态。

装好试样，放好记录仪及记录纸。

试验在20±10℃的温度范围内进行，如试验温度超多了。

这个限制，试验报告中应给予说明。

试验拉伸速度，在达到σs或σ0.2之前，应力增加速度不大于9.8MP/S，对do=100mm的试验，即为764.4N/S，屈服后，活动夹头移动速度不大于0.5L/min，整个加载过程必须平衡而无冲击。

1 屈服点σs的测定对有明显屈服现象的材料其屈服点可借助于试验机测力表盘的指针或拉伸曲线来确定之，也就是拉伸曲线上的屈服平台的恒定载荷或第一次下降的最小载荷即为PS,用下式计算：2 屈服强度σ0.2的确定对拉伸曲线上无明显屈服现象的材料，则必须测其屈服强度。

屈服强度σ0.2为试样在拉伸过程中标距部分残余伸长达原标距长度的0.2%时之应力。

残余伸长量0.2%是根据需要人为规定的数值实验二、硬度试验（一）布氏硬度试验1、布氏硬度试验原理：d)-D-D(DπDhπ22F=布氏硬度用符号HB表示，布氏硬度的测定原理是在直径为D（毫米）的淬火钢球上施加规定的负荷P（公斤力），压入试样表面，保持一定的时间后卸除负荷。

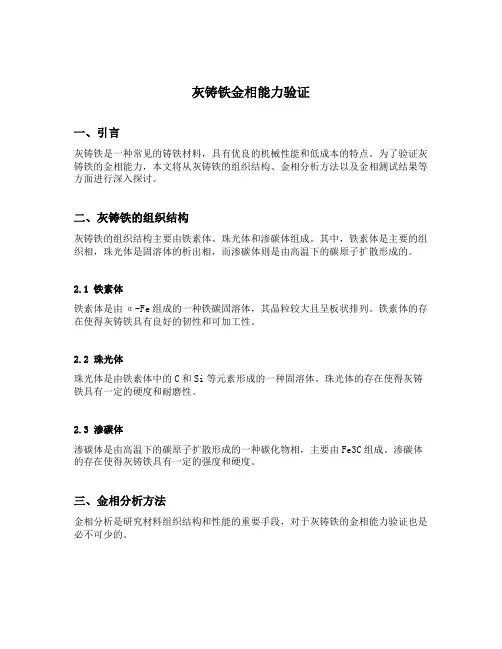

灰铸铁金相能力验证一、引言灰铸铁是一种常见的铸铁材料，具有优良的机械性能和低成本的特点。

为了验证灰铸铁的金相能力，本文将从灰铸铁的组织结构、金相分析方法以及金相测试结果等方面进行深入探讨。

二、灰铸铁的组织结构灰铸铁的组织结构主要由铁素体、珠光体和渗碳体组成。

其中，铁素体是主要的组织相，珠光体是固溶体的析出相，而渗碳体则是由高温下的碳原子扩散形成的。

2.1 铁素体铁素体是由α-Fe组成的一种铁碳固溶体，其晶粒较大且呈板状排列。

铁素体的存在使得灰铸铁具有良好的韧性和可加工性。

2.2 珠光体珠光体是由铁素体中的C和Si等元素形成的一种固溶体。

珠光体的存在使得灰铸铁具有一定的硬度和耐磨性。

2.3 渗碳体渗碳体是由高温下的碳原子扩散形成的一种碳化物相，主要由Fe3C组成。

渗碳体的存在使得灰铸铁具有一定的强度和硬度。

三、金相分析方法金相分析是研究材料组织结构和性能的重要手段，对于灰铸铁的金相能力验证也是必不可少的。

3.1 金相试样的制备金相试样的制备是金相分析的第一步，通常需要将灰铸铁样品进行切割、打磨和腐蚀等处理，以获得适合金相观察的试样。

3.2 金相显微镜观察金相显微镜是金相分析的主要工具，可以观察灰铸铁的组织结构和相态。

通过金相显微镜的观察，可以得到灰铸铁的相组成、晶粒大小和分布等信息。

3.3 金相测试结果的分析根据金相显微镜观察得到的图像，可以进行金相测试结果的分析。

通过对相组成、晶粒大小和分布等进行定量分析，可以评估灰铸铁的金相能力。

四、金相测试结果根据金相分析的结果，可以得到灰铸铁的金相测试结果。

以下是一些常见的金相测试结果：1.相组成：灰铸铁中的相组成主要由铁素体、珠光体和渗碳体组成。

通过金相测试，可以确定各相的比例和分布情况。

2.晶粒大小：灰铸铁的晶粒大小对其力学性能和加工性能有重要影响。

金相测试可以测量灰铸铁中晶粒的大小和分布情况。

3.相间连续性：灰铸铁中不同相之间的连续性对其性能影响较大。

灰铸铁的硬度测定方法全文共四篇示例，供读者参考第一篇示例：灰铸铁是一种广泛应用于机械制造领域的合金材料，具有较高的硬度和耐磨性。

为了确保产品质量和性能，对灰铸铁的硬度进行准确测定是非常重要的。

本文将介绍几种常用的灰铸铁硬度测定方法，帮助读者了解如何正确进行硬度测试。

一、布氏硬度试验布氏硬度试验是最常用的硬度测试方法之一。

该方法通过在试样表面施加一定负载，然后测量压痕的直径来确定硬度值。

对于灰铸铁材料，通常使用3.45mm球形钢珠作为压头，施加不同的负载进行测试。

根据硬度试验结果，可以得到不同位置的硬度分布情况，为产品的设计和制造提供参考依据。

洛氏硬度试验是另一种常用的硬度测试方法，适用于测定高强度和耐磨性材料的硬度。

该方法通过在试样表面施加一定负载，然后测量压痕的深度来确定硬度值。

对于灰铸铁材料，常用的负载包括60kg 和100kg，根据不同的负载和硬度等级来选择适当的测试方法。

洛氏硬度试验通常用于对材料进行快速检测和比较，可以帮助厂家快速了解产品的硬度性能。

四、超声速硬度试验总结灰铸铁的硬度测试是确保产品质量和性能的关键步骤。

通过选择合适的硬度测试方法和仪器，可以准确、快速地测定灰铸铁材料的硬度值，为产品设计和制造提供数据支持。

在进行硬度测试时，需要注意保持试样表面的平整和清洁，避免干扰和误差的产生。

希望本文介绍的灰铸铁硬度测定方法可以帮助读者更好地了解硬度测试的原理和方法，提高产品质量和生产效率。

【文章字数2000字】。

第二篇示例：灰铸铁是一种广泛应用于工业领域的合金材料，具有优良的机械性能和耐磨性。

在工程实践中，对灰铸铁的硬度进行准确测定具有重要意义，可以为工程设计和生产加工提供重要参考数据。

本文将介绍灰铸铁的硬度测定方法，希望能为相关领域的科研工作者和工程技术人员提供一些有益的参考。

一、硬度的概念及意义硬度是材料抵抗外力的能力，通常可以用来反映材料的抗压、抗划伤、抗变形等性能。

在工程实践中，硬度是材料性能的一个重要指标，可以用来评价材料的质量、强度和耐磨性等特性。

灰铁拉伸测试标准
灰铸铁拉伸测试的标准如下：
1.灰铸铁拉伸试验应遵循GB/T 228.1《金属材料拉伸试验第1
部分：室温试验方法》的标准。

2.数值修约规则与极限数值的表示和判定应遵循GB/T 8170的规
定。

3.灰铸铁件的抗拉强度应遵循GB/T 9439的规定。

4.单轴试验用引伸计的标定应遵循GB/T 12160的规定。

5.静力单轴试验机的检验第1部分：拉力和（或）压力试验机测
力系统的检验与校准应遵循GB/T 16825.1的规定。

此外，测定灰铸铁拉伸时的强度性能指标，主要为抗拉强度m。

如果需要比较低碳钢与灰铸铁在拉伸时的力学性能和破坏形式，则还需要测定低碳钢拉伸时的强度及塑性性能指标，如下屈服强度、抗拉强度、断后伸长率A、断面收缩率Z。

请注意，这些标准可能会随时间而变化，具体应以最新的标准为准。

同时建议在进行灰铁拉伸测试时，遵循相关安全操作规程，避免发生危险。

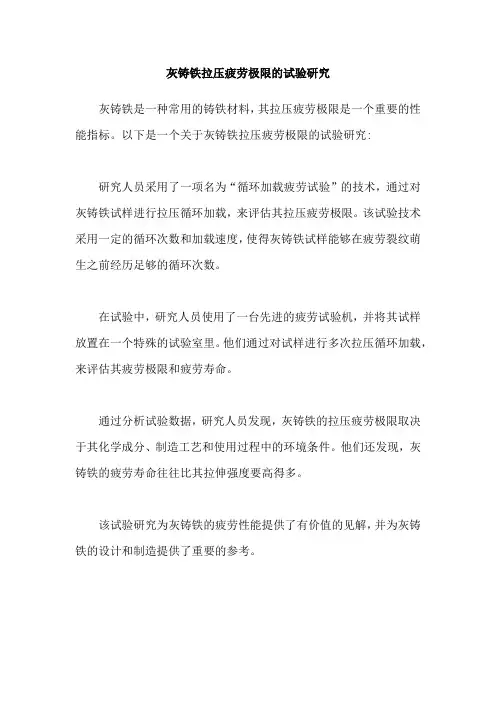

灰铸铁拉压疲劳极限的试验研究
灰铸铁是一种常用的铸铁材料，其拉压疲劳极限是一个重要的性能指标。

以下是一个关于灰铸铁拉压疲劳极限的试验研究:
研究人员采用了一项名为“循环加载疲劳试验”的技术，通过对灰铸铁试样进行拉压循环加载，来评估其拉压疲劳极限。

该试验技术采用一定的循环次数和加载速度，使得灰铸铁试样能够在疲劳裂纹萌生之前经历足够的循环次数。

在试验中，研究人员使用了一台先进的疲劳试验机，并将其试样放置在一个特殊的试验室里。

他们通过对试样进行多次拉压循环加载，来评估其疲劳极限和疲劳寿命。

通过分析试验数据，研究人员发现，灰铸铁的拉压疲劳极限取决于其化学成分、制造工艺和使用过程中的环境条件。

他们还发现，灰铸铁的疲劳寿命往往比其拉伸强度要高得多。

该试验研究为灰铸铁的疲劳性能提供了有价值的见解，并为灰铸铁的设计和制造提供了重要的参考。

附录C（资料性）灰铸铁的力学性能和物理性能C.1 灰铸铁的力学性能灰铸铁的力学性能见表C.1。

表C.1Φ30mm单铸试棒力学性能C.2 灰铸铁的物理性能灰铸铁的物理性能见表C.2。

表C.2Φ30mm单铸试棒的物理性能附录D（资料性）灰铸铁硬度和抗拉强度之间的关系D.1 一般要求灰铸铁硬度和抗拉强度、弹性模量和刚度模量，相互之间存在联系。

在多数情况下，其中一个性能值的增加会导致其他性能值的增加。

不同牌号灰铸铁具有不同的相对硬度(RH)或拉伸强度和硬度比(T/H)。

本附录简要介绍了灰铸铁的相对硬度以及抗拉强度和硬度比T/H。

D.2 相对硬度布氏硬度(HBW)与抗拉强度R m之间的经验关系式如下：H B = H R × (A + B ×R m)式中：H B——布氏硬度，单位HBW；H R——相对硬度；R m——抗拉强度，单位MPa。

通常式中的常量值为：——A=100——B=0.44相对硬度变化范围为0.8～1.2(见图D.1)。

相对硬度主要受原材料、熔化工艺、冶金方法的影响。

对铸造企业而言，这些影响因素几乎可以保持常数，因此可以测定出硬度及与其抗拉强度的对应关系。

引导序号说明：H B——布氏硬度，单位HBW；H R——相对硬度；R m——抗拉强度，单位MPa。

图D.1灰铸铁相对硬度与硬度、抗拉强度之间的关系D.3 抗拉强度和硬度比共晶石墨含量与抗拉强度和硬度比(T/H)的关系见图B.2，抗拉强度和硬度比(T/H)在0.8-1.4之间波动。

注:布氏硬度与抗拉强度可通过公式 MPa = HBW×9.80665转换，T/H比是一个常数，灰铸铁的T/H比范围约在0.082-0.143之间。

在共晶成分以上，CE增加，T/H比减少，但幅度很小。

图B.2中，T/H是常量，表示石墨对力学性能的影响。

石墨形态和基体组织对灰铸铁的力学性能有显著影响。

例如对铸件整体而言，抗拉强度和硬度之比接近常数。

液压铸铁铸件检验标准1.范围本标准规定了用灰铸铁和球墨铸铁铸造的液压铸铁件的技术要求和验收规范。

本标准适用于液压泵、液压马达、液压缸和液压阀等液压元件的铸造承压壳体或结构件的铸件。

本标准使用于砂型或导热性与砂型相当的铸型中铸造的灰铸铁件.使用其他铸型铸造的灰铸铁件也可以参考使用。

2.术语和定义GB/T 5611确立的术语以及下列术语和定义适用于本标准。

1)铸件的主要壁厚 relevant wall thickness铸件的主要壁厚是指用以确定铸件材料力学性能的铸件断面厚度.由供需双方商定。

2)石墨球化处理 graphite spheroidizing treatment在铁液中加入球化剂.使铁液凝固过程析出的碳形成以球状石墨形态为主的工艺过程。

3.灰球铸铁件3.1 灰铸铁件3.1.1 灰铸铁牌号本标准的材料牌号表示方法.符合GB/T 5612的规定。

本标准中.单铸试棒是以直径Φ30mm的单铸试棒加工的标准试样所测得的最小抗拉强度。

附铸试棒（块）是根据铸件的实际壁厚.选择相应的截面尺寸与铸件一同冷却的附铸试棒（块）加工的标准拉伸试样。

本体试样为取自铸件本体材料制成的标准拉伸试样。

标准拉伸试样的形状和尺寸应按GB/T 9439-2010的规定。

本公司常用的HT200、HT250、HT300及HT350灰铸铁件的力学性能及金相组织见表1。

3.1.2 灰铸铁件的化学成分若需方的技术条件中包含化学成分的验收要求时.按需方规定执行。

若需方对化学成分没有要求时.化学成分由供方自行确定.化学成分不作为铸件的验收依据。

但化学成分的选取必须保证铸件材料满足本标准所规定的力学性能和金相组织的要求。

化学成分的检测频次和数量.供需双方商定或由供方自行确定。

3.1.3 灰铸铁的力学性能在单铸试棒上还是在铸件本体或附铸试棒上测定力学性能.以抗拉强度还是以硬度作为性能验收指标.均必须在订货协议或需方技术要求中明确规定。

铸件的力学性能验收指标应在订货协议中明确规定。

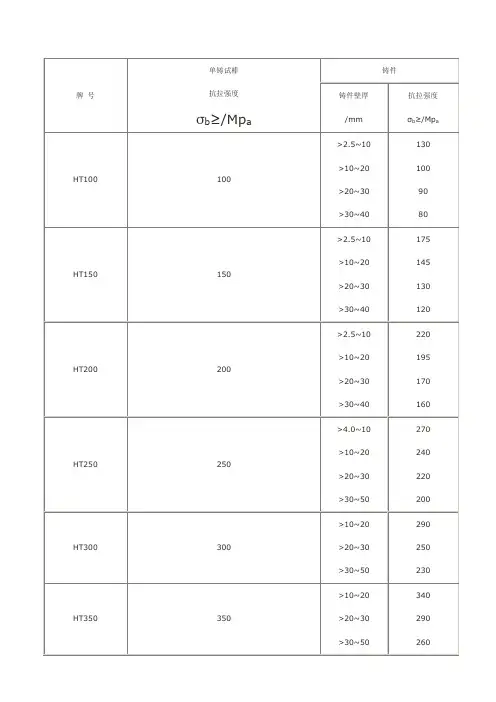

灰铸铁力学性能牌号铸件壁厚/mm 最小抗拉强度Qb/MPa硬度分级硬度范围HBW金相组织HT100 2.5~10 130H145 ≤170铁素体10~20 10020~30 9030~50 80H150 2.5~10 175H175 150~200 铁素体+珠光体10~20 14520~30 13030~50 120HT200 2.5~10 220H195 170~220 珠光体10~20 19520~30 17030~50 160HT250 4.0~10 270H215 190~240 珠光体10~-20 24020~30 22030~50 200HT300 10~-20 290H235 210-260 100%珠光体20~30 25030~50 230HT350 10~-20 340H255 230~280 100%珠光体20~30 29030~50 260球墨铸铁铁力学性能牌号铸件壁厚/mm抗拉强度Qa/MPa屈服强度Q0.2/MPa伸长率Q（%）参考≥布氏硬度HBW金相组织QT400-18A>30~60 390 250 18130~180 铁素体>60~200 370 240 12QT400-15A>30~60 390 250 15130~180 铁素体>60~200 370 240 12QT500-7A>30~60 450 300 7170~240 铁素体+珠光体>60~200 420 290 5QT600-3A>30~60 600 360 3180~270 珠光体+铁素体>60~200 550 340 1QT700-2A>30~60 700 400 2180~270 珠光体>60~200 650 380 1QT800-2A / 800 480 2 245~335 珠光体或回火组织QT900-2A / 900 600 2 280~360 贝氏体或回火马氏体灰铸铁中外对照表中国GB国际标准ISO 俄罗斯ΓOCT美国ASTN日本JIS德国DIN英国BS 法国NFHT100 100 CЧ10 / FC100 / 100 / HT150 150 CЧ15No.20 FC150 GG15 150 FGL150 HT200 200 CЧ20No.30 FC200 GG20 200 FGL200 HT250 250 CЧ25No.35 FC250GG25250 FGL250 HT300 300 CЧ30No.45 FC300 GG30 300 FGL300 HT350 350 CЧ35No.50 FC350 GG35 350 FGL350 HT400 / CЧ40No.60 / GG40 / FGL400球墨铸铁中外对照表中国GB国际标准ISO 俄罗斯ΓOCT美国ASTN日本JIS德国DIN英国BS 法国NFQT400-18 400-18 CЧ40 60-40-18 FCD400 GGG40 400/17 FGS370-17 QT450-10 450-10 CЧ45 65-45-12 FCD450 / 420/12 FGS400-12 QT500-7 500-7 CЧ50 70-50-05 FCD500 GGG50 500/7 FGS500-7 QT600-3 600-3 CЧ60 80-60-03 FCD600 GGG60 600/3 FGS600-3 QT700-2 700-2 CЧ70 100-70-03 FCD700 GGG70 700/2 FGS700-2 QT800-2 800-2 CЧ80 120-90-02 FCD800 GGG80 800/2 FGS800-2 QT900-2 900-2 CЧ100 / / / 900/2 /教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

灰铸铁硬度检测试验1试验原理：用一定直径的钢球或硬质合金球，以相应的试验力压入试样表面，经规定保持时间后，卸除试验力，测量试样表面的压痕直径.试验力除以压痕球形表面积所得的商即是布氏硬度值.2 仪器及设备:2.1布氏硬度计：HB-3000，选用钢球压头（HBS）.在每次更换压头、试台或支座及大批试样试验前，均要用合格的标准硬度块对硬度计进行日常检查.2.2游标卡尺：0.02mm.3 试验步骤:3.1试验应在室温10℃～35℃下进行，对温度要求严格的试验，试验温度应为23℃±5℃.3.2试样3.2.1试样的试验面应是光滑平面，不应有氧化皮及外来污物。

试验面光洁度必须保证压痕直径能精确地测量，一般不应低于▽7.3.2.2在试样的制备过程中，应尽量避免由于受热及冷加工等对试样表面硬度的影响.3.2.3试样的厚度至少应为压痕深度的10倍。

试验后，试样支撑面应无可见变形痕迹.3.3 应选用表1中规定的试验力进行试验.表13.4根据材料和布氏硬度范围选择表2中的F/D2值.表23.4.1当试验条件允许时，应尽量选用10mm球压头.3.4.2当有关标准中没有明确规定时，应使用无括号的F/D2值.3.5 试样支撑面、压头表面及试验台应清洁，试样应稳固的放置于试台上，保证试验过程中不发生位移和挠曲.3.6 应均匀平稳的施加试验力，不得有冲击和震动。

试验力作用方向应与试验面垂直.3.7 施加试验力的时间为2～8s。

黑色金属的试验力保持时间为10～15s;有色金属为30±2s；布氏硬度小于35时为60±2s.3.8 压痕中心距试样边缘距离不应小于压痕平均直径的2.5倍，两相邻压痕中心距离不应小于压痕平均直径的4倍.布氏硬度小于35时，上述距离应分别为压痕平均直径的3倍和6倍.3.9 试验后，压痕直径应在0.24～0.6D之间。

D为球体直径（mm）.3.10应在两相互垂直方向测量压痕直径，压痕两直径最大差不应超过较小直径的2%.3.11 用压痕两直径的算术平均值计算或按GB231-84《金属布氏硬度试验方法》附录C查得布氏硬度值.上式中：D----球体直径，mm；F----试验力，kgf(N)；d----压痕平均直径，mm；注：当试验力单位用牛顿时：4试验结果处理：4.1计算的布氏硬度值大于等于100时，修约至整数；硬度值等于大于10至100时，修约至两位小数.4.2 结果表示：符号HBS之前为硬度值，符号后面按以下顺序用数值表示试验条件：a:球体直径；b:试验力；c:试验力保持时间（10～15s不标注）.例如：120HBS10/1000/30表示用直径10mm钢球在1000kgf（9.807kN）试验力作用下保持30s测得的布氏硬度值为120.160HBS10/1000表示用直径10mm钢球在1000kgf（9.807kN）试验力作用下保持10s～15s测得的布氏硬度值为160.4.3硬度试验的试样应自填写试验报告之日起保存三个月.4.4实验最终结果以《布氏硬度测试记录表》发布，并由实验室负责人签字确认.实验报告应包含以下内容：---委托单位；---试样名称、代码；---试样材质牌号、热处理状态、批次；---检验依据标准号；---试验结果；5 实验结束后清理现场.6参考相关文件：《金属布氏硬度试验方法》 GB 231-84《灰铸铁件》 GB/T 9439-20107 附布氏硬度测试记录表：。
