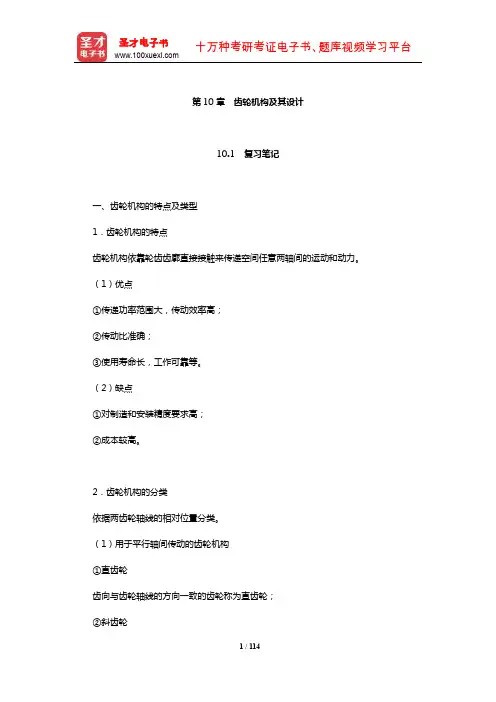

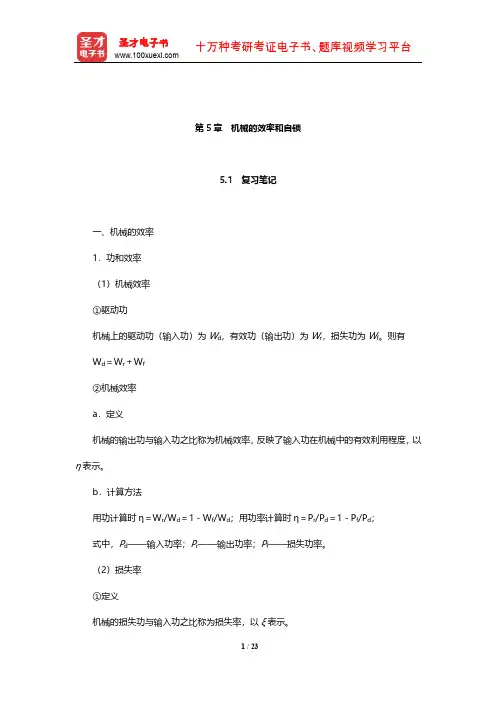

第5章机械的效率和自锁5.1 复习笔记一、机械的效率1．功和效率（1）机械效率①驱动功机械上的驱动功（输入功）为W d，有效功（输出功）为W r，损失功为W f。
则有W d＝W r＋W f②机械效率a．定义机械的输出功与输入功之比称为机械效率，反映了输入功在机械中的有效利用程度，以η表示。
b．计算方法用功计算时η＝W r/W d＝1－W f/W d；用功率计算时η＝P r/P d＝1－P f/P d；式中，P d——输入功率；P r——输出功率；P f——损失功率。
（2）损失率①定义机械的损失功与输入功之比称为损失率，以ξ表示。
②计算方法由定义有ξ＝W f/W d＝P f/P d。
注：η＋ξ＝1，由于摩擦损失不可避免，故必有ξ＞0和η＜1。
（3）效率的简便计算方法为便于效率的计算，可应用下式进行计算η＝理想驱动力/实际驱动力＝理想驱动力矩/实际驱动力矩①斜面机构正反行程的机械效率分别为η＝tanα/tan（α＋φ）η′＝tan（α－φ）/tanα式中，α——斜面夹角；φ——总反力与法向反力的夹角。
②螺旋机构拧紧和放松螺母时的效率计算式分别为η＝tanα/tan（α＋φv）η′＝tan（α－φv）/tanα式中，α——中径升角；φv——螺旋副的摩擦角。
2．机器（或机组）的效率已知各机构的效率可计算确定整个机构的效率。
常用机构的效率见教材表5-1。
（1）串联①计算公式由k个机器串联组成的机组，设各机器的效率分别为η1、η2、…、ηk，机组的输入功率为P d，输出功率为P r。
则整个串联机组的机械效率为η＝P r/P d＝（P1/P d）（P2/P1）…（P k/P k－1）＝η1η2…ηk②特点a．前一机器的输出功率即为后一机器的输入功率；b．只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；c．串联机器的数目越多，机械效率也越低。
③提高串联机组效率的措施a．减少串联机器的数目；b．优先提高效率最低机器的效率。

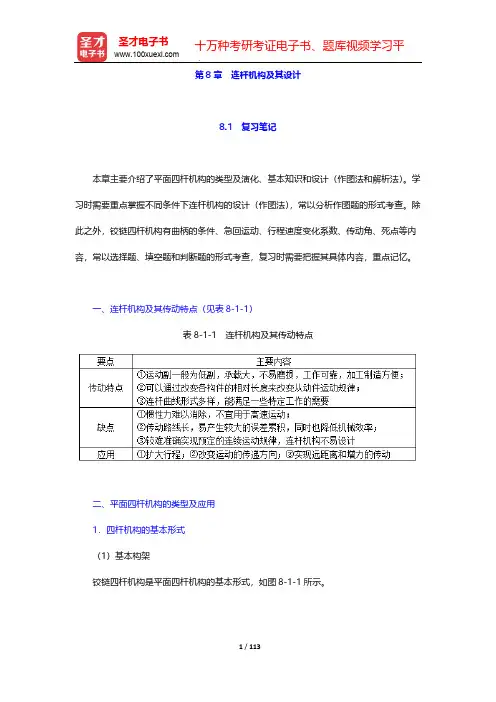

第8章 连杆机构及其设计8.1 复习笔记本章主要介绍了平面四杆机构的类型及演化、基本知识和设计（作图法和解析法）。
学习时需要重点掌握不同条件下连杆机构的设计（作图法），常以分析作图题的形式考查。
除此之外，铰链四杆机构有曲柄的条件、急回运动、行程速度变化系数、传动角、死点等内容，常以选择题、填空题和判断题的形式考查，复习时需要把握其具体内容，重点记忆。
一、连杆机构及其传动特点（见表8-1-1）表8-1-1 连杆机构及其传动特点二、平面四杆机构的类型及应用1．四杆机构的基本形式（1）基本构架铰链四杆机构是平面四杆机构的基本形式，如图8-1-1所示。
台图8-1-1该机构各部分名称及含义见表8-1-2。
表8-1-2 铰链四杆机构（2）平面四杆机构的类型（见表8-1-3）表8-1-3 平面四杆机构的类型2．平面四杆机构的演化形式（1）改变构件的形状和运动尺寸如图8-1-2所示，曲柄摇杆机构中，将摇杆做成滑块形式，并将摇杆的长度增至无穷大，则演化成为曲柄滑块机构；曲柄滑块机构进一步演化为双滑块机构。
图8-1-2（2）改变运动副的尺寸通过改变运动副的尺寸，平面四杆机构可演化成具有其他特点功能的机构，如偏心轮机构。
将图8-1-3（a ）所示的曲柄滑块机构中的转动副B 的半径扩大，使之超过曲柄AB 的长度，便得到如图8-1-3（b ）所示的偏心轮机构。
图8-1-3（a）图8-1-3（b）（3）选用不同的构件为机架机构的倒置指选择运动链中不同构件作为机架以获得不同机构的演化方法，如图8-1-4所示。
图8-1-4 曲柄滑块机构的倒置（4）运动副元素的逆换将移动副两元素的包容关系进行逆换，并不影响两构件之间的相对运动，但却能演化成不同的机构或机构结构形式。
三、平面四杆机构的基本知识1．铰链四杆机构有曲柄的条件（见表8-1-4）表8-1-4 铰链四杆机构有曲柄的条件2．铰链四杆机构的急回运动和行程速度变化系数（见表8-1-5）表8-1-5 铰链四杆机构的急回运动和行程速度变化系数图8-1-5 四杆机构的极位夹角3．铰链四杆机构的传动角和死点（见表8-1-6）表8-1-6 铰链四杆机构的传动角和死点。

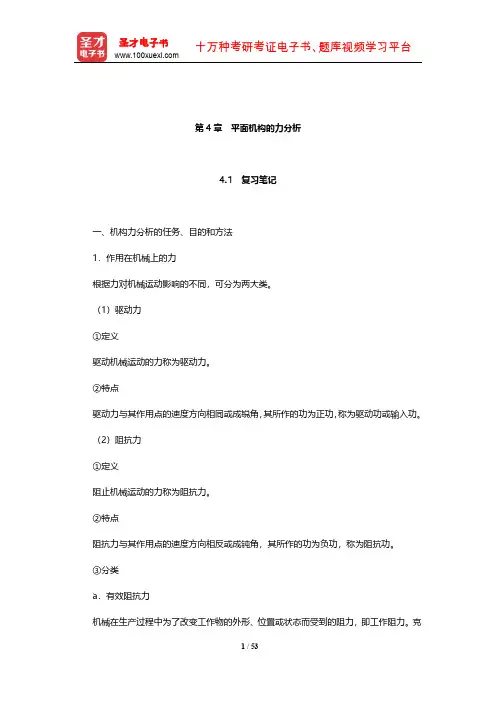

第4章平面机构的力分析4.1 复习笔记一、机构力分析的任务、目的和方法1．作用在机械上的力根据力对机械运动影响的不同，可分为两大类。
（1）驱动力①定义驱动机械运动的力称为驱动力。
②特点驱动力与其作用点的速度方向相同或成锐角，其所作的功为正功，称为驱动功或输入功。
（2）阻抗力①定义阻止机械运动的力称为阻抗力。
②特点阻抗力与其作用点的速度方向相反或成钝角，其所作的功为负功，称为阻抗功。
③分类a．有效阻抗力机械在生产过程中为了改变工作物的外形、位置或状态而受到的阻力，即工作阻力。
克服这类阻力所完成的功称为有效功或输出功。
b．有害阻抗力机械在运转过程中所受到的非生产阻力。
克服这类阻力所作的功称为损失功。
2．机构力分析的任务和目的（1）确定运动副中的反力运动副反力是指运动副两元素接触处彼此作用的正压力和摩擦力的合力。
（2）确定机械上的平衡力或平衡力偶平衡力是指机械在已知外力的作用下，为了使该机构能按给定的运动规律运动，必须加于机械上的未知外力。
3．机构力分析的方法对于不同的研究对象，适用的方法不同。
（1）低速机械惯性力可以忽略不计，只需要对机械作静力分析。
（2）高速及重型机械①惯性力不可以忽略，需对机械作动态静力分析。
②设计新机械时，由于各构件尺寸、材料、质量及转动惯量未知，因此其动态静力分析方法如下：a．对机构作静力分析及静强度计算，初步确定各构件尺寸；b．对机构进行动态静力分析及强度计算，并据此对各构件尺寸作必要修正；c．重复上述分析及计算过程，直到获得可以接受的设计为止。
二、构件惯性力的确定构件惯性力的确定有一般力学法和质量代换法。
1．一般力学方法如图4-1-1（a）所示为曲柄滑块机构，借此说明不同运动形式构件所产生的惯性力。
（1）作平面复合运动的构件惯性力系有两种简化方式。
①简化为一个加在质心S i上的惯性力F I2和一个惯性力偶矩M I2，即F I2＝－m2a S2，M I2＝－J S2α2②简化为一个大小等于F I2，而作用线偏离质心S2一定距离l h2的总惯性力F I2′，而l h2＝M I2/F I2F′I2对质心S2之矩的方向应与α2的方向相反。
第2章 机构的结构分析(P29)2-12：图a 所示为一小型压力机。
图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。
在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。
同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。
试绘制其机构运动简图，并计算自由度。
解：分析机构的组成：此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组成。
偏心轮1’与机架9、连杆2与滑杆3、滑杆3与摆杆4、摆杆4与滚子6、齿轮5与机架9、滑块7与冲头8均组成转动副，滑杆3与机架9、摆杆4与滑块7、冲头8与机架9均组成移动副，齿轮1与齿轮5、凸轮(槽)5与滚子6组成高副。
故解法一：7=n 9=l p 2=h p12927323=-⨯-⨯=--=h l p p n F解法二：8=n 10=l p 2=h p 局部自由度1='F11210283)2(3=--⨯-⨯='-'-+-=F p p p n F h l(P30) 2-17：试计算如图所示各机构的自由度。
图a 、d 为齿轮-连杆组合机构；图b 为凸轮-连杆组合机构（图中在D 处为铰接在一起的两个滑块）；图c 为一精压机机构。
并问在图d 所示机构中，齿轮3与5和齿条7与齿轮5的啮合高副所提供的约束数目是否相同？为什么？解： a) 4=n 5=l p 1=h p11524323=-⨯-⨯=--=h l p p n Fb) 5=n 6=l p 2=h p12625323=-⨯-⨯=--=h l p p n F12625323=-⨯-⨯=--=h l p p n Fc) 5=n 7=l p 0=h p10725323=-⨯-⨯=--=h l p p n Fd) 6=n 7=l p 3=h p13726323=-⨯-⨯=--=h l p p n F(C 可看做是转块和导块,有1个移动副和1个转动副)齿轮3与齿轮5的啮合为高副（因两齿轮中心距己被约束，故应为单侧接触）将提供1个约束。
第7章机械的运转及其速度波动的调节7.1复习笔记一、概述1．本章研究的内容及目的（1）内容①研究在外力作用下机械的真实运动规律；②研究机械运转速度的波动及其调节的方法。
（2）目的①对机构进行精确的运动分析和力分析；②将机械运转速度波动的程度限制在许可的范围之内。
2．机械运转的三个阶段如图7-1-1所示为机械原动件的角速度ω随时间t变化的曲线。
图7-1-1机械运转的三个阶段（1）起动阶段①角速度特点在起动阶段，机械原动件的角速度ω由零逐渐上升，直至达到正常运转速度为止。
②功能特点驱动功W d大于阻抗功W r′（＝W r＋W f），机械积蓄了动能E。
W d＝W r′＋E。
（2）稳定运转阶段①角速度特点a．周期变速稳定运转满足下列角速度特点的稳定运转称为周期变速稳定运转：第一，原动件的平均角速度ωm保持为一常数；第二，原动件的角速度ω出现周期性波动。
b．等速稳定运转如果原动件的角速度ω在稳定运转过程中恒定不变，则称为等速稳定运转。
②功能特点在一个周期内，机械的总驱动功与总阻抗功是相等的，即W d＝W r′。
（3）停车阶段①功能特点a．在机械的停车阶段驱动功为0，即W d＝0。
b．当阻抗功将机械具有的动能消耗完时，机械便停止运转。
其功能关系为E＝－W r′。
②制动器的效果安装制动器的机械的停车阶段如图7-1-1中的虚线所示，停车时间缩短。
（4）过渡阶段起动阶段与停车阶段统称为机械运转的过渡阶段。
3．作用在机械上的驱动力和生产阻力（1）原动机的运动特性各种原动机的作用力（或力矩）与其运动参数（位移、速度）之间的关系称为原动机的机械特性。
（2）解析法的特点①当用解析法研究机械的运动时，原动机的驱动力必须以解析式表达；②为了简化计算，常将原动机的机械特性曲线用简单的代数式来近似地表示。
（3）生产阻力的特点①取决于机械工艺过程；②可以是常数，也可以是执行构件位置、速度或时间的函数。
二、机械的运动方程式1．机械运动方程的一般表达式机械运动方程式的一般表达式为()()2211d /2/2cos d n m i Si Si i i i i i i i i m v J Fv M t ==⎡⎤⎡⎤+=±⎢⎥⎢⎥⎣⎦⎣⎦∑∑ωαω式中，αi ——作用在构件i 上的外力F i 与该力作用点的速度v i 间的夹角；J Si ——质心Si 的转动惯量；v Si ——质心Si 的速度。
第1章绪论1.1复习笔记一、本课程研究的对象及内容1．本课程研究的对象本课程研究的对象是机械，机械是机器和机构的总称。
（1）机构是用来传递与变换运动和力的可动装置。
（2）机器是根据某种使用要求而设计的用来变换或传递能量、物料和信息的执行机械运动的装置，机器都是由各种机构组合而成的。
2．本书研究的内容本书研究的内容是有关机械的基本理论问题，具体包括以下几个方面：（1）机构结构分析的基本知识；（2）机构的运动分析；（3）机器动力学；（4）常用机构的分析与设计；（5）机械系统的方案设计。
二、学习机械原理课程的目的（1）机械工业是国家综合国力发展的基石，本课程是机械类专业的重要基础课程而且本课程的内容是有关机械的基础知识。
（2）为了创造出满足人们需求的新产品，需要创造型人才，而机械原理课程在培养机械方面的创造型人才中将起到不可或缺的重要作用。
三、如何进行机械原理课程的学习（1）搞清基本概念，理解基本原理，掌握机构分析和综合的基本方法。
（2）明确机械原理课程中对机械的研究的两大内容：①研究各种机构和机器所具有的一般共性问题；②研究各种机器中常用的一些机构的性能及其设计方法，以及机械系统方案设计的问题。
（3）培养自己运用所学的基本理论和方法去发现、分析和解决工程实际问题的能力，着重培养自己的创新精神和能力。
（4）坚持科学严谨的工作作风，认真负责的工作态度，讲求实效的工程观点。
四、机械原理学科发展现状简介现代机械的发展日新月异，对机械提出的要求越来越苛刻。
为适应生产发展的需要，当前在各类型机构和机械驱动方面的研究上取得了很大的进展。
在机械的分析和综合中日益广泛地应用了计算机并加强了对机械的实验研究。
总之，作为机械原理学科，其研究领域十分广阔，内涵非常丰富。
1.2课后习题详解本章无课后习题。
1.3名校考研真题详解本章内容只是对整个课程的一个总体介绍，基本上没有学校的考研试题涉及到本章内容，读者简单了解即可，不必作为复习重点，所以本部分也就没有选用考研真题。
第7章 机械的运转及其速度波动的调节7.1 复习笔记本章主要介绍了机械系统的等效动力学模型（等效转动惯量、等效力矩和等效构件）和速度波动及调节方法。
学习时需要重点掌握飞轮转动惯量的求解方法，常以计算题的形式考查，而且几乎每年必考。
除此之外，等效转动惯量、等效力矩的概念和计算等内容，常以选择题和填空题的形式考查，复习时需要把握其具体内容，重点记忆。
一、概述1．研究内容及目的（1）内容①研究机械在外力作用下的真实运动规律；②研究机械运转速度的波动及调节运转速度的方法。
（2）目的①对机构的运动和力进行精确的分析；②使机械的运转速度在许可的范围之内波动。
2．机械运转的三个阶段（见表7-1-1）表7-1-1 机械运转的三个阶段3．作用在机械上的驱动力和生产阻力（1）原动机的运动特性原动机的机械特性：各种原动机的作用力或力矩与其运动参数（位移、速度）之间的关系。
（2）解析法的特点①在用解析法研究机械在运动时的情况下，原动机的驱动力必须以解析式的形式表达；②为了简化计算，常将原动机的机械特性曲线近似地用简单的代数式来表示。
（3）生产阻力的特点①生产阻力取决于机械工艺过程；②生产阻力可以是常数，也可以是关于执行构件位置、速度或时间的函数。
二、机械的运动方程式（见表7-1-2）表7-1-2 机械的运动方程式1．等效转动惯量和等效力矩均为位置的函数（1）若等效力矩的函数形式M e ＝M e （φ）可以积分，且其边界条件已知，则等效构件的角速度和角加速度分别为ω=d d d d dt d dt d ωωϕωαωϕϕ==（2）初步估算①假设：等效力矩M e ＝常数，等效转动惯量J e ＝常数；②此时等效构件的角加速度和角速度分别为α＝dω/dt＝M e /J e ，ω＝ω0＋αt。
（3）当M e （φ）以线图或表格的形式呈现时，则求解只能运用数值积分法。
2．等效转动惯量是常数，等效力矩是速度的函数（1）求解tt 的表达式可表示为00()e e d t t J M ωωωω=+⎰式中，ω0是计算开始时的初始角速度，其余符号含义同前。

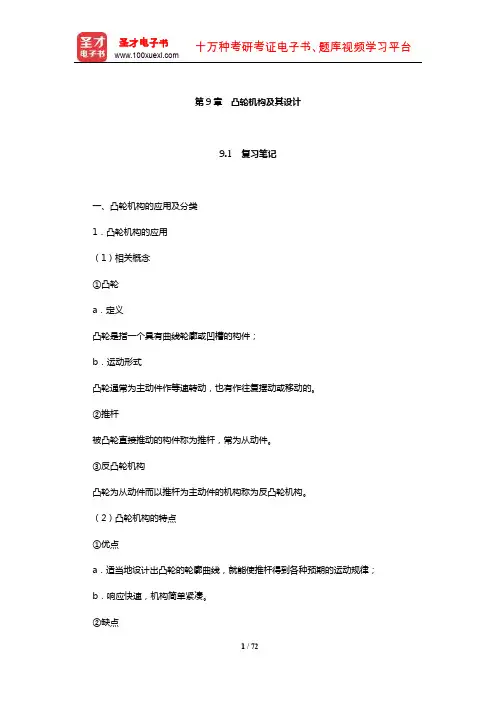

第9章凸轮机构及其设计9.1 复习笔记一、凸轮机构的应用及分类1．凸轮机构的应用（1）相关概念①凸轮a．定义凸轮是指一个具有曲线轮廓或凹槽的构件；b．运动形式凸轮通常为主动件作等速转动，也有作往复摆动或移动的。
②推杆被凸轮直接推动的构件称为推杆，常为从动件。
③反凸轮机构凸轮为从动件而以推杆为主动件的机构称为反凸轮机构。
（2）凸轮机构的特点①优点a．适当地设计出凸轮的轮廓曲线，就能使推杆得到各种预期的运动规律；b．响应快速，机构简单紧凑。
②缺点a．凸轮廓线与推杆之间为点、线接触，易磨损；b．凸轮制造较困难。
（3）凸轮机构的应用发展①提出了许多适于在高速条件下采用的推杆运动规律以及一些新型凸轮机构；②凸轮机构的计算机辅助设计和制造、反求设计已获得普遍地应用，提高了设计和加工的速度及质量。
2．凸轮机构的分类（1）按凸轮的形状分①盘形凸轮a．具有变化向径的盘形构件绕固定轴线回转；b．作往复直线移动的盘形凸轮，称为移动凸轮。
②圆柱凸轮a．在圆柱面上开有曲线凹槽，或是在圆柱端面上作出曲线轮廓的构件；b．是一种空间凸轮机构，可认为是将移动凸轮卷于圆柱体上形成的。
（2）按推杆的形状分①尖顶推杆a．构造最简单，易磨损；b．只适用于作用力不大和速度较低的场合。
②滚子推杆a．磨损较小，可用来传递较大的动力；b．滚子常采用特制结构的球轴承或滚子轴承。
③平底推杆a．凸轮与平底的接触面间易形成油膜，润滑较好；b．常用于高速传动中。
（3）按推杆的运动形式分①作往复直线运动的直动推杆若轴线通过凸轮的回转轴心，则称为对心直动推杆，否则称为偏置直动推杆。
②作往复摆动的摆动推杆（4）根据凸轮与推杆保持接触的方法不同分①力封闭凸轮机构利用推杆的重力、弹簧力来使推杆与凸轮保持接触；②几何封闭的凸轮机构利用凸轮或推杆的特殊几何结构使凸轮与推杆保持接触。
二、推杆的运动规律1．研究推杆运动的意义（1）根据工作要求选定合适的凸轮机构的形式、推杆的运动规律和有关的基本尺寸；（2）根据选定的推杆运动规律设计凸轮的轮廓曲线；（3）推杆运动的选择，关系到凸轮机构的工作质量。

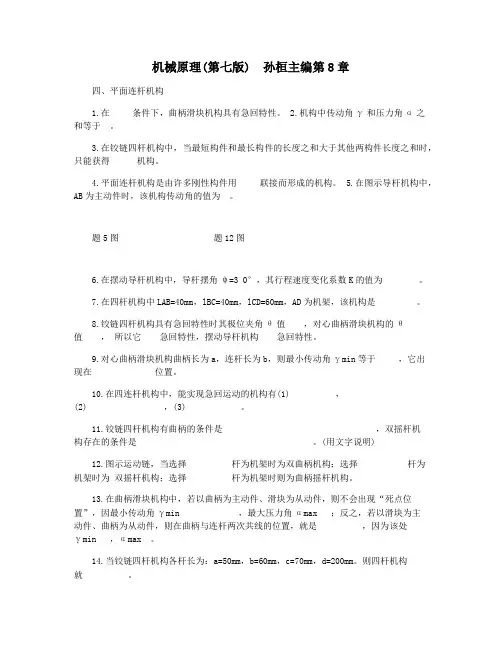

机械原理(第七版) 孙桓主编第8章四、平面连杆机构1.在条件下，曲柄滑块机构具有急回特性。
2.机构中传动角γ和压力角α之和等于。
3.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得机构。
4.平面连杆机构是由许多刚性构件用联接而形成的机构。
5.在图示导杆机构中，AB为主动件时，该机构传动角的值为。
题5图题12图6.在摆动导杆机构中，导杆摆角ψ=3 0°，其行程速度变化系数K的值为。
7.在四杆机构中LAB=40mm，lBC=40mm，lCD=60mm，AD为机架，该机构是。
8.铰链四杆机构具有急回特性时其极位夹角θ值，对心曲柄滑块机构的θ值，所以它急回特性，摆动导杆机构急回特性。
9.对心曲柄滑块机构曲柄长为a，连杆长为b，则最小传动角γmin等于，它出现在位置。
10.在四连杆机构中，能实现急回运动的机构有(1) ，(2) ，(3) 。
11.铰链四杆机构有曲柄的条件是，双摇杆机构存在的条件是。
(用文字说明)12.图示运动链，当选择杆为机架时为双曲柄机构；选择杆为机架时为双摇杆机构；选择杆为机架时则为曲柄摇杆机构。
13.在曲柄滑块机构中，若以曲柄为主动件、滑块为从动件，则不会出现“死点位置”，因最小传动角γmin ，最大压力角αmax ；反之，若以滑块为主动件、曲柄为从动件，则在曲柄与连杆两次共线的位置，就是，因为该处γmin ，αmax 。
14.当铰链四杆机构各杆长为：a=50mm，b=60mm，c=70mm，d=200mm。
则四杆机构就。
15.当四杆机构的压力角α=90°时，传动角等于，该机构处于位置。
16.在曲柄摇杆机构中，最小传动角发生的位置在。
17.通常压力角α是指间所夹锐角。
18.铰链四杆机构曲柄、连杆、机架能同时共线的条件是。
19.一对心式曲柄滑块机构，若以滑块为机架，则将演化成机构。
20.铰链四杆机构变换机架(倒置)以后，各杆间的相对运动不变，原因是。
