E1简介：①一条E1是2.048M的链路，用PCM编码。

②一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。

③每秒有8k个E1的帧通过接口，即8K*256=2048kbps。

④每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有3 2个64K。

E1帧结构E1分为有成帧，成复帧与不成帧三种方式，在成帧的E1中第0时隙用于传输帧同步数据，其余31个时隙可以用于传输有效数据；在成复帧的E1中，除了第0时隙外，第16时隙是用于传输信令的，只有第1到15，第17到第31共30个时隙可用于传输有效数据；而在不成帧的E1中，所有32个时隙都可用于传输有效数据。

E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F），16个帧组成一个复帧（MF）。

在一个帧中，TS0 主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。

我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。

如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。

由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。

每个时隙为64K，其中TS0为被帧同步码，Si、Sa4、Sa5、sa6、Sa7、A比特占用，若系统运用了CRC校验，则Si比特位置改传CRC校验码。

TS16为信令时隙，当使用到信令(共路信令或随路信令)时，该时隙用来传输信令，用户不可用来传输数据。

所以2M的PCM码型有①PCM30：PCM30用户可用时隙为30个，TS1-TS15,TS17-TS31。

TS16传送信令，无CRC 校验。

②PCM31：PCM30用户可用时隙为31个，TS1-TS15,TS16-TS31。

TS16不传送信令，无CRC校验。

③PCM30C：PCM30用户可用时隙为30个，TS1-TS15,TS17-TS31。

TS16传送信令，有CRC校验。

④PCM31C：PCM30用户可用时隙为31个，TS1-TS15,TS16-TS31。

TS16不传送信令，有CRC校验。

CE1,就是把2M的传输分成了30个64K的时隙，一般写成N*64，你可以利用其中的几个时隙，也就是只利用n个64K，必须接在ce1/pri上。

CE1----最多可有31个信道承载数据timeslots 1----31 timeslots 0 传同步。

E1接口：G．703非平衡的75 ohm，平衡的120 ohm2种接口使用E1的三种方法：1.将整个2M用作一条链路，如DDN 2M；2.将2M用作若干个64k及其组合，如128K，256K等，这就是CE1；3.在用作语音交换机的数字中继时，这也是E1最本来的用法，是把一条E1作为32个64K来用，但是时隙0和时隙15是用作signaling 即信令的，所以一条E1可以传30路话音。

PRI就是其中的最常用的一种接入方式，标准叫PRA信令。

用2611等的广域网接口卡，经V.35-G.703转换器接E1线。

这样的成本应该比E1卡低的。

目前DDN的2M速率线路通常是经HDSL线路拉至用户侧。

E1可由传输设备出的光纤拉至用户侧的光端机提供E1服务。

E1的使用注意事项：E1接口对接时，双方的E1不能有信号丢失/帧失步/复帧失步/滑码告警，但是双方在E1接口参数上必须完全一致，因为个别特性参数的不一致，不会在指示灯或者告警台上有任何告警，但是会造成数据通道的不通/误码/滑码/失步等情况。

这些特性参数主要有；阻抗/ 帧结构/CRC4校验，阻有75ohm和120ohm两种，帧结构有PCM31/PCM30/不成帧三种；在新桥节点机中将PCM31和PCM30分别描述为CCS和CAS，对接时要告诉网管人员选择CCS，是否进行CRC校验可以灵活选择，关键要双方一致，这样采可保证物理层的正常。

E1常见问题E1 与CE1是由谁控制，电信还是互连的两侧的用户设备？用户侧肯定要求支持他们，电信又是如何分别实现的。

答：首先由电信决定，电信可提供E1和CE1两种线路，但一般用户的E1线路都是CE1，除非你特别要只用E1，然后才由你的设备所决定，CE1可以当E1用，但E1却不可以作CE1。

CE1 是32个时隙都可用是吧？答：CE1的0和16时隙不用,0是传送同步号,16传送控制命令,实际能用的只有30个时隙1-15，16-30E1/CE1/PRI又是如何区分的和通常说的2M的关系。

和DDN的2M又如何关联啊？答：E1 和CE1 都是E1线路标准，PRI是ISDN主干线咱，30B+D，DDN的2M是透明线路你可以他上面跑任何协议。

E1和CE1的区别，当然可不可分时隙了。

E1/CE1/PRI与信令、时隙的关系答：E1，CE1，都是32时隙，30时隙，0、16分别传送同步信号和控制信今，PRI采用30B+D ，30B传数据，D信道传送信令，E1都是CAS结构，叫带内信令，PRI信令与数据分开传送，即带外信令。

CE1可否接E1。

答：CE1 和E1 当然可以互联。

但CE1必需当E1用，即不可分时隙使用。

为实现利用CE1实现一点对多点互连，此时中心肯定是2M了，各分支速率是N*64K<2M,分支物理上怎么接呢？电信如何控制电路的上下和分开不同地点呢？答：在你设备上划分时隙，然到在电信的节点上也划分一样同样的时隙顺序，电信只需要按照你提供的时隙顺序和分支地点，将每个对应的时隙用DDN线路传到对应分支点就行了。

CE1端口能否直接连接E1电缆，与对端路由器的E1端口连通答：不行Cisco 7000系列上的ME1与Cisco 2600/3600上的E1、CE1有什么区别？答：Cisco 7000上的ME1可配置为E1、CE1，而Cisco 2600/3600上的E1、CE1仅支持自己的功能。

非平衡与平衡到底有何区别？答：主要是电气上的区别，平衡是指两条输出端信号全部输出，是120欧姆；非平衡的两条输出端信号只有一条输出，而另一条则接地。

是75欧姆非平衡：该电缆在路由器端为DB-15（公）连接器，在网络端是BNC头平衡：该电缆在路由器端为DB-15(公)连接器，在网络端是RJ-45连接器补充－光端机用法：光纤－－－光端机－－同轴线(同轴电缆)－－－G703转v35转换器－－同步串口或BNC－DB15，BNC－RJ45 －－－CE1CE1/PRI CablesCisco Systems makes four cables for the CE1/PRI modules. All four have DB-15 connectors on the CE1/PRI end and either BNC, DB-15, Twinax, or RJ-45 connectors on the network end.下列各图显示了CE1/PRI 的接口线缆：图1. E1 Interface Cable for 75-Ohm, Unbalanced Connections with BNC Connectors图2. E1 Interface Cable for 120-Ohm, Balanced Connections with DB-15 Connectors图3. E1 Interface Cable for 120-Ohm, Balanced Connections with Twinax Connectors图4. E1 Interface Cable for 120-Ohm, Balanced Connections with an RJ-45 Connector二、2M的使用点滴。

1、交换网络上应用。

（1）目前MSC之间的话务使用的是PCM31格式的2M结构，2M内的整个64kbit/s时隙承载1路话路。

（2）目前交换网络设备的备用时钟均是通过提取2M内0时隙的帧同步信号。

（3）机站的时钟同步提取方式同样是用2M内0时隙的帧同步信号进行BSC和BTS之间的信号同步。

（4）MSC-BSC、BSC-BTS之间的A接口使用的信道速率有16Kbit/s、32kbit/s等不同的速率，这种速率在传输上是怎么实现的呢？就是把2M的成帧的64Kbit/s的信道进行复用和解复用，目前我公司部分的2M测试仪表有A接口的测试功能，可进行16Kbit/s及32Kbit/s的性能监测和监听。

2、信令网上的应用。

我省目前全网内使用的都是7号信令系统，对于信令链，目前有两种，一种是64Kbit/s信令链路，另一种是2Mkbit/s信令链路。

当使用64kbit/s信令链路时，承载的2M电路的帧结构为PCM31结构，并且根据安全考虑，在1个2M内不能承载多于8个64kbit/s的信令链路。

对于2Mkbit/s信令链路，同样是使用成帧的PCM31进行传送，只是在业务层交换机再进行封装。

3、数据网上的应用。

目前数据网上用的2M电路使用的是非帧格式，但在实际使用中，有时候会有以下的误解：2M的数据链路实际的带宽就是2048bit/s，由于数据是异步传送方式，因此就不需要0时隙进行同步。

这种认识有偏差，实际上2M数据链路实际能使用的带宽是1984bit/s，2M内的0时隙是保留的，这点大家要留意一下。

4、网管网上的应用。

目前我省网管对于2M的应用基本上都使用的是PCM31格式。

由于部分网管的需求带宽要求不高，因此就使用了64KBIT/S的交叉设备将不同类型的网管上的网管时隙交叉到同一个2M上进行传送。

但目前网管网的趋势是建立一个统一的大容量平台，然后各种类型的网管通过此平台统一传送，大大减少网管网络的复杂性。

5、关于2M的测试。

2M测试最主要的就是2种方法，一种是在线测试，第二种是断线测试。

（1）在线测试是将仪表的两个收端高阻跨接到2M电路上，其测试误码的原理是检测HDB3码的码型是否符合HDB3码的编码规则（即不能出现4个连“0”信号），所以根据其原理，在线测试测的是码型误码率，而不是比特误码率，只能用于判断其2M的质量是否有问题，如要精确判断其质量等级，还需进行断线测试。

（2）断线测试的主要原理就是在一端环路，另外一端接仪表的收端和发端，然后在通过仪表发送伪随机码进行2M或64K的测试，还有一种法是两端均挂仪表，用一台仪表发送伪随机码，另外一台仪表进行接收，此种测试方法的精度较高，但需要两台高精度的仪表进行。

合集下载

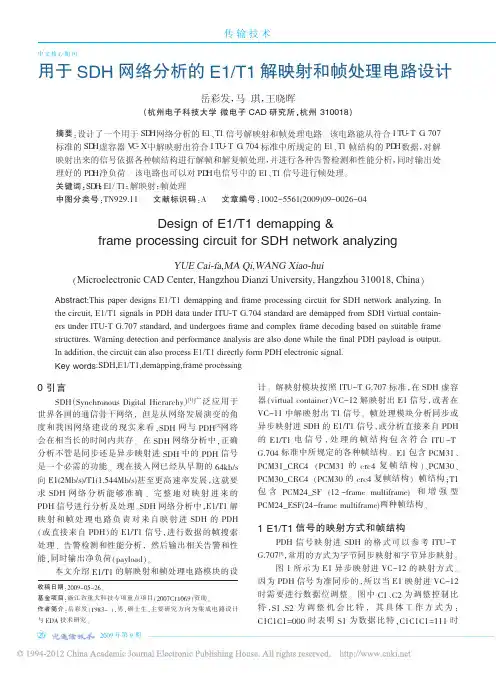

用于SDH网络分析的E1_T1解映射和帧处理电路设计

用于SDH网络分析的E1_T1解映射和帧处理电路设计


2009 年第 9 期
輦輵訛
传输技术
岳彩发，马 琪，王晓晖：用于 SDH 网络分析的 E1/T1 解映射和帧处理电路设计
负 荷 rpdh_data 和 时 钟 使 能 信 号 rpdh_clken 输 出 给 PDH 帧搜索模块使用。
⑶PDH数据转换模块 PDH 数 据 转 换 模 块 是 接 收 直接来自外部 PDH 电接口的信号 rliu_data 和时钟 rliu_clk， 将 rliu_data 经过数据转换， 产生净负荷 rpdh_ data；将 PDH 时 钟 进 行 处 理 ，产 生 一 个 时 钟 使 能 信 号 rpdh_clken。 将产生的数据和时钟使能送给 PDH 帧搜 索模块使用。
图 2 所示为 T1 异步映射进 VC-11 的映射方式。 T1 映射进 VC-11 的方式和 E1 映射进 VC-12 的方式 基本类似，具体如图 2 所示。 其同步映射方式也和 E1 的同步映射方式类似。
E1 和 T1 帧结构可以参考 ITU-T G.704[4]。E1 每帧 周期 125μs，频率为 8kHz，每帧包含 256 个比特，其速 率为 256×8000=2.048Mb/s。 在 E1 信道中，8bit 组成一
輦輴訛
2009 年第 9 期
计。 解映射模块按照 ITU-T G.707 标准，在 SDH 虚容 器（virtual container）VC-12 解映射出 E1 信号，或者在 VC-11 中解映射出 T1 信号。 帧处理模块分析同步或 异步映射进 SDH 的 E1/T1 信号，或分析直接来自 PDH 的 E1/T1 电 信 号 ， 处 理 的 帧 结 构 包 含 符 合 ITU -T G.704 标准中所规定的各种帧结构。 E1 包含 PCM31、 PCM31_CRC4 （PCM31 的 crc4 复 帧 结 构 ）、PCM30、 PCM30_CRC4 （PCM30 的 crc4 复帧结构） 帧结构；T1 包 含 PCM24_SF (12 -frame multiframe) 和 增 强 型 PCM24_ESF(24-frame multiframe)两种帧结构。
64k,PCM编码E1-T1-E3-DS3等基础概念

64k,PCM编码E1-T1-E3-DS3等基础概念

PCM以及E1/T1/E3/DS3等概念一个典型的电话信道的带宽为4Khz,更具香农采样定理,为了获得一个4Khz信道上的全部信息,需要采样频率为2x4kHz,即标准PCM一路信号每秒有8000此采样,采样频率为8KHz,周期为125us,每一个采样值用8bit进行编码.32个脉冲对125us的时间宽度进行复用,复用后一个脉冲的宽度实际上有125us/32.但每个脉冲的采样周期都是125us.采样定理：一个频带受限的低通信号Xa(t)，如果它的最高频率为f h，则这个信号可以唯一地由频率等于或大于2f h的样值序列所决定。

也就是说，如果采样频率必须大于模拟信号最高频率的2倍，否则会出现采样失真。

合路组帧30/32路PCM传输系统（E1)建议G.7321个抽样周期也就是1帧结构帧长：125μs32个时隙，每个时隙占有125μs÷32=3.9μs）每时隙8bit，每比特时长3.9μs÷8=0.488μs每一帧可以传送的速率: 8bit x 32= 256bit每一秒可以传送的bit流2048k bit(每一帧占用125μs，那么每一秒，也就是1000,000μs可以传送8000个帧，也就是是8000 x 256 bit=2048k bit)E0:64K：可以理解为一路话，也就是一秒内传送8000个帧，每个帧是256bit，这样1秒内一路话的速率为64kbit,也就是带宽为64kbit/sTS0：帧同步、告警TS16：控制信令TS1～TS15和TS17～TS31传送话音或数据合路组帧一次群E1:也就是每一秒传送的所有的帧构成的数据流。

数字复用系列一次群（E1:TS0-TS31）2048kb/s 30路二次群（E2＝4E1）8.448Mb/s 120路(30*4)三次群（E3＝4E2=16E1）34.368Mb/s 480路四次群（E4＝4E3）139.262Mb/s 1920路24路PCM传输系统(T1)建议G.733 帧结构s（193bits）－1个抽样周期μ帧长：12524个时隙s＝（125×8）÷193）μ每时隙8bit（5.18s（＝125÷193）μ每比特时长0.6477TS0～TS23传话音或数据最后1比特：帧同步（帧定位比特）1比特控制信令：从每个时隙周期性地借用数字复用系列一次群（DS1）1.544Mb/s 24路二次群（DS2＝4DS1）6.312Mb/s 96路三次群（DS3＝7DS2）44.736Mb/s（美）672路（DS3＝5DS2）32.064Mb/s（日）480路四次群（DS4＝6DS3）274.176Mb/s（美）4032路（DS4＝3DS3）97.728Mb/s（日）1440路DS0 =E0Digital Signal 0，a transmission rate of 64 Kbps 一个标准数字PCM话路()DS0交叉也就是64k,一个时隙的交叉）T0,DS0表示56或者64kbps一个时隙；T1,DS1 表示包含24路PCM数字话，总速率为1.544Mbps ；T3,DS3 表示包含28个T1信道，速率为44.736Mbps。

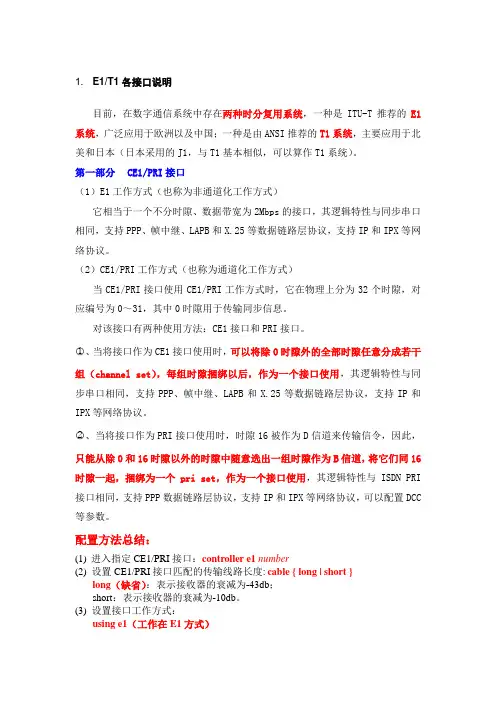

H3C E1T1接口总结
