新乡职业技术学院毕业设计题目名称：垫片冲压模具学生姓名：学号专业：模具设计与制造指导教师：填写时间：摘要本文分析了垫片的成型工艺特点，其中包括利用对工件的尺寸计算、工件的工艺分析、冲裁力的计算、模具设计的难点，确定了级进模的排样方案和模具的总体结构。

该级进模有冲孔、落料、等工位。

详细介绍了凸模、凹模、固定板、卸料装置等零部件的设计和制造，以及压力机的选择。

阐述了模具的工作过程、以及凸模和凹模的装配间隙，并制定典型的零件加工工艺。

关键词: 垫片，级进模，模具设计目录内容摘要 (1)一、绪论 (5)1 课题背景及意义 (5)2 本课题及相关领域的国内外发展现状 (5)2.1 国内模具的现状 (5)2.2 国内模具的发展趋势 (6)2.3 国外模具的现状和发展趋势 (6)3 垫片级进冲压模具设计与制造方面3.1 垫片级进冲压模具设计的设计思路 (6)二、级进冲压模具设计 (7)1 冲裁件工艺性分析 (7)1.1 产品的结构、形状、精度 (7)1.1.1 零件结构 (7)1.1.2 尺寸精度 (7)1.2 模具结构的确定 (7)1.3 工艺方案的制定和选择 (7)2 工艺与计算 (8)2.1 排样方案分析 (9)2.1.1 条料宽度 (9)2.1.2 步距 (9)2.1.3 材料利用率 (9)2.2 计算冲压力与初选压力机 (10)2.2.1 冲裁力 (10)2.2.2 卸料力 (10)2.2.3 总冲压力 (10)2.2.4 压力机选用 (11)2.3 计算凸凹模刃口尺寸及公差 (11)32.3.1尺寸计算的原则 (11)2.3.2尺寸计算（凸、凹模） (13)3 模具的总体设计 (15)3.1模具类型的选择 (15)3.2 卸料方式的选择 (15)3.3 送料形式 (15)3.4 定位零件 (15)4 模架类型及精度 (15)4.1 模架 (15)4.2 精度 (15)5 模具零件的设计 (16)5.1 工作零件的设计 (16)5.2导向零件的设计 (16)5.3 模架的设计 (17)5.4 其他零部件设计 (18)6 模具零件加工工艺过程 (20)6.1 凹模加工工艺过程 (21)6.2 落料凸模加工工艺过程 (22)6.3 冲孔凸模加工工艺过程 (22)6.4 凸模固定板加工工艺过程 (23)7 模具图纸绘制 (24)7.1 模具装配图的设计绘制 (25)参考文献 (26)设计总结 (27)致谢一、绪论1课题背景及意义冲压利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。

1. 绪论大学三年的学习即将结束，毕业设计是其中最后一个实践环节，是对以前所学的知识及所掌握的技能的综合运用和检验。

随着我国经济的迅速发展，采用模具的生产技术得到愈来愈广泛的应用。

随着工业的发展，工业产品的品种和数量不断增加。

换型不断加快。

使模具的需要补断增加。

而对模具的质量要求越来越高。

模具技术在国民经济中的作用越来越显得更为重要。

模具是制造业的重要工艺基础，在我国，模具制造属于专用设备制造业。

中国虽然很早就开始制造模具和使用模具，但长期未形成产业。

直到20世纪80年代后期，中国模具工业才驶入发展的快车道。

近年，不仅国有模具企业有了很大发展，三资企业、乡镇（个体）模具企业的发展也相当迅速。

虽然中国模具工业发展迅速，但与需求相比，显然供不应求，其主要缺口集中于精密、大型、复杂、长寿命模具领域。

由于在模具精度、寿命、制造周期及生产能力等方面，中国与国际平均水平和发达国家仍有较大差距，因此，每年需要大量进口模具。

中国模具产业除了要继续提高生产能力，今后更要着重于行业内部结构的调整和技术发展水平的提高。

结构调整方面，主要是企业结构向专业化调整，产品结构向着中高档模具发展，向进出口结构的改进，中高档汽车覆盖件模具成形分析及结构改进、多功能复合模具和复合加工及激光技术在模具设计制造上的应用、高速切削、超精加工及抛光技术、信息化方向发展。

近年，模具行业结构调整和体制改革步伐加大，主要表现在，大型、精密、复杂、长寿命、中高档模具及模具标准件发展速度高于一般模具产品；塑料模和压铸模比例增大；专业模具厂数量及其生产能力增加；“三资”及私营企业发展迅速；股份制改造步伐加快等。

从地区分布来看，以珠江三角洲和长江三角洲为中心的东南沿海地区发展快于中西部地区，南方的发展快于北方。

目前发展最快、模具生产最为集中的省份是广东和浙江，江苏、上海、安徽和山东等地近几年也有较大发展。

在完成大学三年的课程学习和课程、生产实习，我熟练地掌握了机械制图、机械设计、机械原理等专业基础课和专业课方面的知识，对机械制造、加工的工艺有了一个系统、全面的理解，达到了学习的目的。

设计任务书：密封垫片要求表面平整、无毛刺，尺寸精度要求不高。

材料为优质碳素结构钢（如20），料厚1.0mm，属于大批量生产。

一、冲压工艺性分析图1 密封垫片由图1得知，该制件结构简单，形状对称，无狭缝、窄槽，无尖锐角。

制件上孔与边缘的最小距离b1=7mm，大于1.5倍的料厚；孔与孔的最小距离b2=12mm，大于2倍料厚。

该制件上Φ16的孔为后续安装孔，所以精度要求较高（IT12级），其他均为未注公差，精度要求不高，视为IT14级，同时要求表面平整无毛刺。

材料为20钢，具有较好的冲裁性能，适宜采用冲裁加工。

二、冲裁工艺方案制订1.冲裁工艺方案初定该零件包括落料、冲孔两道工序，可以采用以下三种工艺方案：1)采用单一工序的冲压方法：即先落料，再以外形定位冲孔，如图2所示。

a）落外形 b)冲孔图2 单一工序2)采用复合工序的冲压方法：即冲孔和落外形在同一副模具同一工位的一次冲压行程中完成，如图3所示。

图3 复合工序3)采用级进工序的冲压方法：即在同一副模具的不同工位上先后连续完成冲孔→落外形，如图4所示。

图4 级进工序2.冲裁工艺方案分析1）第一种方案的优点是模具结构简单，设计与制造周期短，成本均低。

但需采用两副模具分别进行落料和冲孔，冲压生产率低，不能满足零件大批量生产的需求。

2）第二种方案的优点是冲压的生产效率较高，且制件的平整度较高。

但模具结构较第一种方案复杂，因此设计制造周期较长，模具成本较高。

3）第三种方案的优点是冲压生产过程易于实现机械化和自动化，生产效率较高。

但模具结构较第一种方案复杂，因此设计制造周期较长，模具成本较高。

综合以上分析，以满足制件质量和生产纲领为主要因素，第一种方案显然不能满足要求，因此暂定采用第二或第三种方案。

三、排样设计1.排样方法选择经分析该制件可采用直排和斜排的排样形式，如表1所示。

表1 排样方法案例零件图排样方案简图直排竖排横排斜排2.搭边值确定密封垫片料厚为1mm，由表2-12可查得，工件间搭边值a1=1.2mm，沿边搭边值a=1.5mm，如表2所示。

垫片模具设计说明书与案例1. 引言本文档旨在提供关于垫片模具的设计说明书及相关案例分析。

垫片模具是工业领域中常用的一种模具，用于生产各种尺寸和形状的垫片。

设计一个高质量的垫片模具对于提高生产效率和保证产品质量非常重要。

在本文档中，我们将介绍垫片模具的设计原理和步骤，并通过一个实际案例进行详细说明。

2. 垫片模具设计原理垫片模具的设计主要涉及以下几个方面：2.1 垫片材料选择垫片通常采用橡胶、塑料或金属等材料制造。

根据具体应用场景的需求，选择合适的材料至关重要。

例如，在高温环境下，应选择耐高温的材料，而在耐腐蚀的场景下，应选择耐腐蚀的材料。

2.2 垫片形状设计垫片可以有不同的形状，如圆形、方形、椭圆形等。

根据产品的实际需要和设计要求，确定垫片的形状。

同时，还需考虑垫片与相邻零件的匹配度和密封性。

2.3 模具结构设计垫片模具的结构设计直接影响到模具的使用寿命和生产效率。

关键要素包括模具的尺寸、开槽位置、卡簧设计等。

通过合理的设计，可以提高模具的稳定性和可靠性。

3. 垫片模具设计步骤3.1 模具设计需求分析在进行垫片模具的设计之前，首先需要进行需求分析。

明确设计的目标与要求，以及使用场景和性能要求。

3.2 模具设计参数确定根据垫片的材料、尺寸和形状等要求，确定模具的设计参数。

包括模具的外形尺寸、开槽位置、卡簧设计等。

3.3 模具结构设计根据需求和参数，进行模具的结构设计。

优化模具的布局和结构，提高垫片的生产效率和产品质量。

3.4 模具制造和调试根据设计图纸和工艺要求，进行模具的制造和调试。

确保模具的质量和使用性能符合设计要求。

4.1 案例背景我们现在以一个汽车发动机垫片模具的设计案例来进行分析。

汽车发动机垫片的主要材料是金属，形状为椭圆形。

4.2.1 模具需求分析根据汽车发动机垫片的使用要求，确定模具需要具备高温和高压的耐受能力，以及良好的密封性能。

4.2.2 模具参数确定根据垫片的尺寸和形状要求，确定模具的外形尺寸和开槽位置。

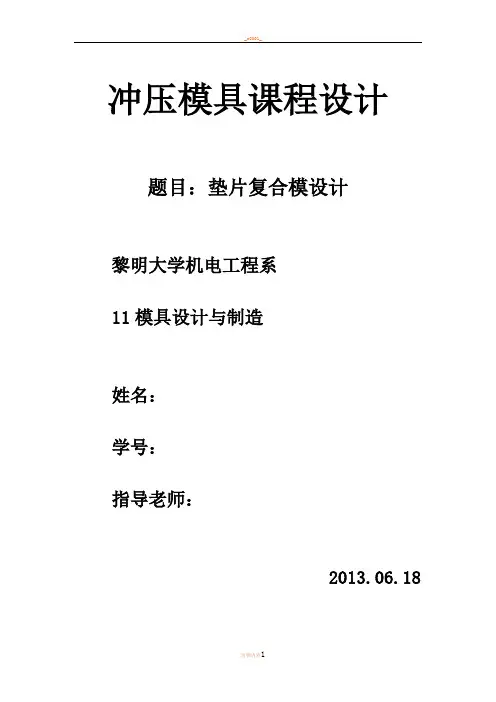

冲压模具课程设计题目：垫片复合模设计黎明大学机电工程系11模具设计与制造姓名：学号：指导老师：2013.06.18题目：零件名称垫 片 1图 号 材 料Q235料 厚0.5mm生产批量大批量完成图示冲裁件的冲裁工艺性分析并确定其冲裁工艺方案。

已知材料为Q235钢，材料厚度0.5mm ，生产批量为大批量。

一.冲件冲裁工艺性分析1，材料分析Q235为普通碳素结构钢，具有较好的冲裁成形性能。

2，结构分析零件结构简单对称，外形均有圆弧连接过度，对冲裁加工较为有利。

孔与孔之间、孔与零件之间的最小距离满足c>1.5t 要求。

（25.9325.429=--=c 1.5t=0.75） 3，精度分析零件图上所有未注公差的尺寸，属于自由尺寸，可按IT14级确定工件尺寸的公差。

二.冲裁工艺方案的确定零件为一落料冲孔件，可提出的加工方案如下：方案一：先落料，后冲孔。

采用两套单工序模生产。

方案二：落料—冲孔复合冲压，采用复合模生产。

方案三：冲孔—落料连续冲压，采用级进模生产。

由于所设计的零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

但为了模具制造方便，最后决定采用复合冲裁进行生产。

由工件尺寸可知，为便于操作，所以复合模结构采用倒装复合模。

三.模具设计计算1，材料利用率的计算及排样图的绘制查《冲压模具设计与制造》表2.5.2，确定搭边值：两工件间的搭边：a=0.8mm;工件边缘搭边：a1=1mm；歩距为：29.18mm;条料宽度 B=【Dmax+2a1】°-δ=［29+2×1］°-0.4=31°-0.4mm图2排样图确定后排样图如图2所示 一步距内的材料利用率η为： η=（A/ BS ）×100%=[620/(31×29.18)]×100% =69%2，冲压力的计算及初选压力机 冲裁力基本计算公式为τKLT F =零件的周长为110 mm （落料周长为96mm ，冲孔周长为14mm ），材料厚度0.5mm ，Q235钢的抗剪强度取350MPa ，则冲裁该零件所需冲裁力为N F 21840N 3505.0963.1=⨯⨯⨯=落 N F 3185N 3505.0143.1=⨯⨯⨯=冲N 25050≈+=落冲F F F卸料力Fx=K Fx =0.055×25050 =1377.75N推料力Ft= nktFp=10×0.63×25050 =157815N 总冲裁力F2=Fp+Ft+F=184242.75N≈184KN则零件所需得冲压力为184KN根据总冲压力F 总=184KN ，模具闭合高度，冲床工作台面尺寸等，并结合现有设备，选用开式双柱可倾冲床，并在工作台面上备制垫块。

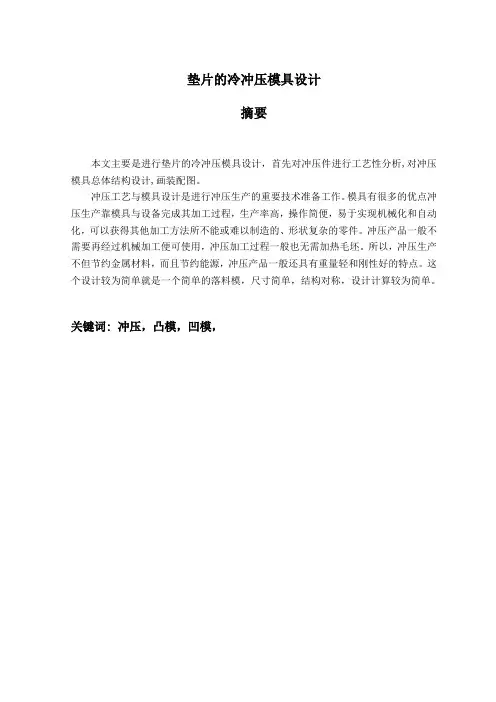

垫片的冷冲压模具设计摘要本文主要是进行垫片的冷冲压模具设计，首先对冲压件进行工艺性分析,对冲压模具总体结构设计,画装配图。

冲压工艺与模具设计是进行冲压生产的重要技术准备工作。

模具有很多的优点冲压生产靠模具与设备完成其加工过程，生产率高，操作简便，易于实现机械化和自动化，可以获得其他加工方法所不能或难以制造的、形状复杂的零件。

冲压产品一般不需要再经过机械加工便可使用，冲压加工过程一般也无需加热毛坯。

所以，冲压生产不但节约金属材料，而且节约能源，冲压产品一般还具有重量轻和刚性好的特点。

这个设计较为简单就是一个简单的落料模，尺寸简单，结构对称，设计计算较为简单。

关键词: 冲压，凸模，凹模，GASKETS OF COLD STAMPING MOULD DESIGNABSTRACTThis paper is mainly for gaskets of cold stamping mould design, first of stamping technology are analyzed, stamping mould structure design, drawing the assembly drawing.Stamping process and stamping mould design is an important technology of the production preparation work. There are many advantages in stamping mold production tools and equipment on to finish its processing process, productivity high, simple operation, easy to realize mechanization and automation, to obtain other processing method can't or difficult to manufacturing, complex shape of parts. Stamping products generally do not need to again by mechanica processing and can use stamping process generally also need not heating blank. So, stamping production not only save metal materials, and save energy, stamping products are also has light weight and rigid good characteristic. This design are relatively simple is a simple blanking model, size is simple, symmetrical struct- -ure, design calculation is simple.KEYWARDS：Stamping, punch, concave die,目录摘要 (I)ABSTRACT (II)1绪论 (1)1.1引言 (1)1.2模具工艺发展过程及发展方向 (1)2 冲压件 (2)2.1冲压件零件图 (2)2.2冲压技术要求 (2)3 零件的工艺性分析 (3)3.1 零件的工艺性分析 (3)3.2冲裁件的精度与粗糙度 (4)3.3确定工艺方案 (4)4 冲压模具总体结构设计 (4)4.1 导向与定位方式 (4)4.2 卸料方式 (5)4.3模架类型及精度 (5)5 冲压模具工艺与设计计算 (5)5.1排样设计与计算 (5)5.1.1排样方式的确定 (5)5.1.2搭边值的确定 (6)5.1.3送料步距的确定 (7)5.1.4条料宽度的确定 (8)5.1.5材料利用率的计算 (9)5.2计算冲压力与压力中心,初选压力机. (9)F的计算 (9)5.2.1冲裁力P5.2.2卸料力F的计算 (9)1q5.2.3推件力F的计算 (10)2q5.2.4总的冲压力F的计算 (10)5.2.5压力机的初选 (10)5.3模具压力中心的确定 (11)6 冲裁模间隙的确定 (13)6.1冲裁间隙Z (13)6.2冲裁间隙分析 (13)7 凸、凹模刃口尺寸的计算 (15)7.1刃口尺寸计算的基本原则 (15)7.2刃口尺寸的计算 (16)7.2.1落料凸、凹模计算： (16)8 主要零部件的设计 (19)8.1工作零件的设计与计算 (19)8.1.1凹模的结构设计和外形尺寸计算 (19)8.1.2凸模的结构设计和外形尺寸计算 (21)8.1.3工作零件材料的选用 (22)8.1.4卸料部分的设计 (23)8.1.5定位零件的设计 (24)8.2模架及其他结构零件的设计 (26)8.2.1模架的选用 (26)8.2.2导柱、导套的选用 (26)8.2.3上、下模座的选用 (27)8.2.4模柄的选用 (27)8.2.5螺钉、销钉的选用 (30)8.3各零件表面粗糙度值、形位公差的确定 (30)8.3.1垂直度公差的确定 (30)8.3.2平行度公差的确定 (30)8.3.3模具零件表面粗糙度的确定 (31)9 校核模具闭合高度及压力机的有关参数 (32)9.1闭合高度的计算 (32)9.2冲压设备的选定 (33)10模具零件图 (33)11模具总装图 (33)12凹模加工工艺过程 (35)12.1 零件的工艺分析 (35)12.2选择毛坯，确定毛坯尺寸，设计毛坯图 (35)12.2.1选择毛坯 (35)12.2.2确定机械加工余量、毛坯尺寸和公差 (35)12.3选择加工方法，制定工艺路线 (39)12.3.1定位基准的选择 (39)12.3.2零件表面加工方法的选择 (39)12.3.3制定工艺路线 (39)12.4选择加工设备 (41)12.4.1选择机床 (41)12.4.2选择夹具 (41)12.4.3选择刀具 (41)12.5确定切削用量及加工工时 (41)12.5.1工序Ⅳ粗铣及半精铣的切削用量及加工工时 (41)12.5.2孔的切削用量及加工工时 (43)结论 (47)参考文献 (48)致谢 (49)1绪论1.1引言改革开放以来，随着国民经济的高速发展，工业产品的品种和数量的不断增加，更新换代的不断加快，在现代制造业中，企业的生产一方面朝着多品种、小批量和多样式的方向发展，加快换型，采用柔性化加工，以适应不同用户的需要；另一方面朝着大批量，高效率生产的方向发展，以提高劳动生产率和生产规模来创造更多效益，生产上采取专用设备生产的方式。

冲压模具课程设计题目：垫片复合模设计黎明大学机电工程系11模具设计与制造姓名:学号:指导老师：2013。

06。

18 题目:完成图示冲裁件的冲裁工艺性分析并确定其冲裁工艺方案。

已知材料为Q235钢,材料厚度0.5mm,生产批量为大批量。

一。

冲件冲裁工艺性分析1，材料分析Q235为普通碳素结构钢，具有较好的冲裁成形性能。

2,结构分析零件结构简单对称，外形均有圆弧连接过度，对冲裁加工较为有利。

孔与孔之间、孔与零件之间的最小距离满足c〉1.5t要求。

（ 1.5t=0.75)3，精度分析零件图上所有未注公差的尺寸，属于自由尺寸,可按IT14级确定工件尺寸的公差。

二。

冲裁工艺方案的确定零件为一落料冲孔件，可提出的加工方案如下：方案一：先落料，后冲孔.采用两套单工序模生产。

方案二：落料—冲孔复合冲压，采用复合模生产。

方案三：冲孔—落料连续冲压，采用级进模生产.由于所设计的零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

但为了模具制造方便，最后决定采用复合冲裁进行生产。

由工件尺寸可知,为便于操作，所以复合模结构采用倒装复合模。

三。

模具设计计算1，材料利用率的计算及排样图的绘制查《冲压模具设计与制造》表2。

5。

2,确定搭边值：两工件间的搭边：a=0。

8mm;工件边缘搭边：a1=1mm；歩距为：29。

18mm;条料宽度 B=【Dmax+2a1】°—δ=［29+2×1］°—0.4=31°-0。

4mm图2排样图确定后排样图如图2所示一步距内的材料利用率η为：η=（A/ BS）×100％=[620/(31×29.18）］×100％=69％2，冲压力的计算及初选压力机冲裁力基本计算公式为零件的周长为110 mm（落料周长为96mm，冲孔周长为14mm），材料厚度0。

5mm，Q235钢的抗剪强度取350MPa，则冲裁该零件所需冲裁力为卸料力Fx=K Fx =0。

设计任务书设计课题： ________ 垫片的模具设计1零件的工艺性分析该零件是拖拉机用的垫片，要对零件进行大批量的生产。

该件属于隐蔽件，被完全遮蔽，外观上要求不高，只需平整，中心圆孔是该零件需要保证的重点。

2确定工艺方案首先根据零件的形状确定冲压工序类型和选择工序顺序。

冲压该零件需要的基本工序有落料、冲孔。

方案一：先落料，再冲孔，采用单工序模生产。

方案二：落料和冲孔复合冲压，采用复合模生产。

方案三：冲孔落料连续冲压，采用级进模生产。

方案一模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或級进冲裁方式。

复合模能在压力机一次行程内，完成落料、冲孔等多道工序，所冲压的工件精度较高，不受送料误差影响，内外形相对位置重复性好，表面较为平直。

为了便于操作，所以复合模结构采用倒装复合模具。

通过对比，故采用方案二，比较适合该零件。

3工艺计算3. 1计算工艺力平刃口模具冲裁力， F = K L.t式中一般材料的二b "3，所以F二LV~b，式中二b -材料的抗拉强度（Mpa）。

由表2-18，查得10 钢的匚b=294L 432Mpa，取二b =400Mpa。

所以上式22^) 2 25 1.5 400 IL ' 360 25F 斗2 2 一252 -22.52 2 - sin’C= 97.2KN垫圈冲孔力R - ：dt；「b 八8 1.5 400 =15.1KN由表3-12 查得K卸=0.04 L 0・05，K推二0.055，K顶二0.06。

卩卸=K卸F =0.05 97.2 =4.86 KN ,h为凹模孔口直壁的高度，t为材料厚度，则工件数n二h/t ,由表查得h _ 6 , n = 6“ 1.5 = 4 F推= nK推F i = 4 0.055 15.1 =3.32 KN。

总力F总二F F F卸- F推=120.48KN3.2确定排样形式和裁板方法采用有废料排样，沿制件全部外形冲裁。

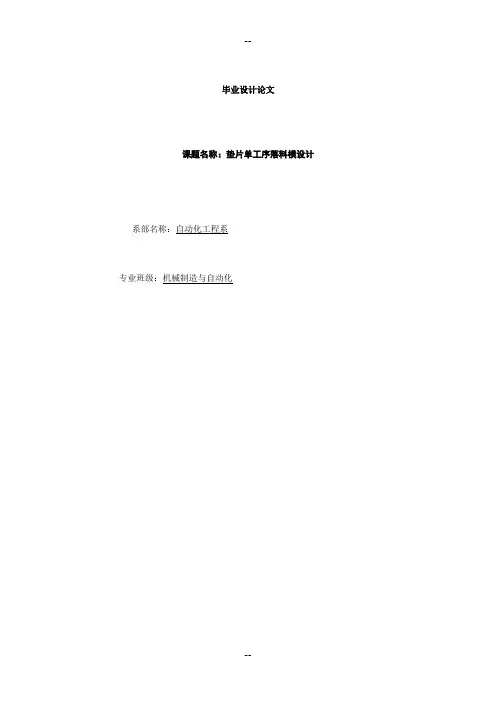

毕业设计论文课题名称：垫片单工序落料模设计系部名称：自动化工程系专业班级：机械制造与自动化设计任务书班级：模具学生姓名：设计指导老师：一工件要求：生产批量：件材料：钢工件厚度：工件如图所示二设计任务设计题目：钢单工序落料模设计及主要零件数控加工模具设计计算冲压件工艺分析；冲压件结构分析；冲压件精度分析；排料设计；搭边和条料宽度计算；材料利用率计算；确定冲裁方案及模具类型：冲裁力计算；模具压力中心计算；选择冲压设备；凸模和凹模间隙值计算；凸模刃口和凹模刃口尺寸计算模具总体设计：模具总体设计草图张模具主要零部件设计凹模和凸模的结构设计；其他非标准件结构设计。

模具主要零部件制造编写技术文件：模具总装图张；零件图纸张；编制主要零件制造工艺、数控加工程序设计计算说明书份三设计进度（参考）接收任务书，收集和熟悉相关资料，理解设计任务和步骤天；模具设计计算天；模具总体设计草图天；模具主要零部件设计天；模具总装图天；模具零件图天；编写制造工艺及数控加工程序天；设计计算说明书天；准备毕业答辩天。

四主要参考文献《中国模具工程大典第卷冲压模具设计》电子工艺出版社肖祥芷王孝培主编《模具构造与制造》清华大学出版社李奇张国文主编《机械设计与制造》西南交通大学出版社颜伟张安民主编摘要在工业生产高度发展的现代社会里，利用模具加工是一种重要的加工方法，在一些国家里模具甚至被称为是“黄金”，“金属加工业中的帝王”，“磁力工业”，等。

这些都足以看出模具在工业中的重要地位。

在本设计中是针对复合冲裁模具的设计，从第一章开始，先是对冲裁件的结构工艺性进行分析，然后依次确定模具的类型、总体结构，最后是冲裁力和主要的尺寸计算、标准件的选用、零件图和装配图的绘制。

本套模具的设计不是以复杂模具的设计为主，而主要是对模具设计知识的系统学习和设计的练习，以达到掌握知识和设计方法的目的。

这一套模具是密封垫片的冲裁模，结构紧凑简单。

材料为钢，厚度。

按一般的的加工工序为落料、冲孔、修整。

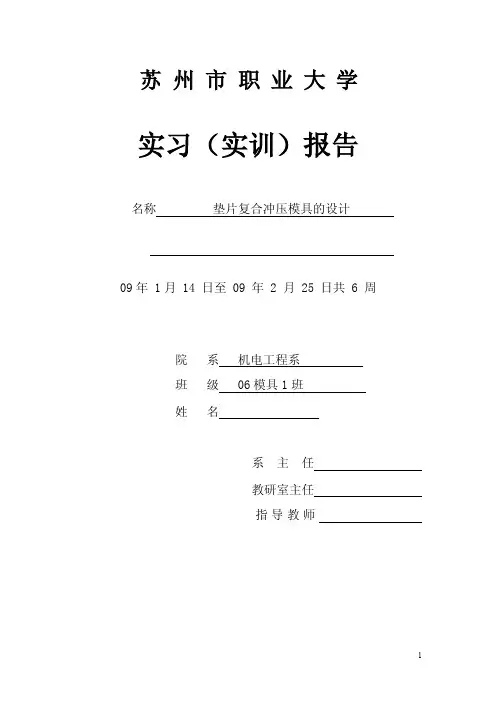

苏州市职业大学实习（实训）报告名称垫片复合冲压模具的设计09年 1月 14 日至 09 年 2 月 25 日共 6 周院系机电工程系班级 06模具1班姓名系主任教研室主任指导教师1垫片复合冲压模具的设计摘要：模具是现代工业的重要工艺设备，随着科学技术的不断进步，它在国民经济中占有越来越重要的地位，发展前景十分广阔。

装备制造业在2007年的迅速发展，尤其是汽车和电子电器产品的高速增长，为模具工业的发展营造了良好的市场环境。

本次综合实训设计垫片的复合冲压模具，从零件的工艺性分析到模具结构的设计再到工艺计算，一直到最后的模具装配图。

关键词：垫片、复合冲压模具、设计2目录引言（绪论） (1)一、冲裁件的工艺性分析 (7)二、确定冲压工艺方案 (7)三、选择模具结构形式 (7)1.模具的形式 (4)2.定位装置 (4)3.卸料装置 (4)4.导向零件 (4)5.模架 (4)四、必要的工艺计算 (8)1.排样设计与计算 (4)2.计算冲压力 (4)3.计算模具压力中心 (4)4.计算模具刃口尺寸 (4)五、垫片复合模主要零件的设计计算2.4.1 浇注系统的设计原则 (4)1.落料凹模 (4)2.冲孔凸模长度及强度校核 (4)3.凸凹模长度确定及壁厚校核 (4)4.凸凹模固定板尺寸 (4)5.垫板结构与设计 (4)6.卸料板的设计 (4)7.模座的选择 (4)六、压力机校核 (4)1.模柄孔的校核 (4)2.模具闭合高度的校核 (4)3.压力机工作台尺寸的校核 (4)4.冲裁力校核 (4)七、绘制模具总装配图及零件图 (14)课程设计小结 (24)致谢 (4)参考文献 (25)3引言模具是现代工业的重要工艺设备，随着科学技术的不断进步，它在国民经济中占有越来越重要的地位，发展前景十分广阔。

装备制造业在2007年的迅速发展，尤其是汽车和电子电器产品的高速增长，为模具工业的发展营造了良好的市场环境。

除了发展速度继续提升外，我国模具行业在2007年还呈现出三大亮点：一、是模具向大型、精密、复杂方向发展成果突出，如已生产出了单套重量达到100吨的巨型模具及型腔精度达到0.5μm的超精模具和能与2500次/分高速冲床相匹配的精密多工位级进模等；模具专业化和标准化程度得到进一步提高，如广东模具企业的模具标准件使用覆盖率大都已达到或超过了80%等；行业结构进一步改善，如产品结构和进出口结构正在不断趋向合理化等，行业正在形成一个以数字化和信息化为主要内容的技术改造热潮，发展后劲充足等。

广东石油化工学院课程设计说明书题目垫片的模具设计专业：班级：学生：学号：指导教师：完成时间：2014年 9月 1日至2014年9月13日课题设计名称：垫片3冲压模具设计零件名称：垫片（如图所示）δ=1.2mm材料：08F 生产量：35万件/年 一、零件工艺分析 1、材料分析08F 钢强度、硬度很低，而塑性、韧性极高，主要用来制造冷冲压件。

2、结构分析零件结构简单对称，无尖角，对冲裁加工较为有利。

零件有一对对称的孔，孔的尺寸为25mm ，满足冲裁最小孔径mm t d 2.10.1min =≥的要求。

另外，经计算，两个孔的最小孔边距为17.5mm ，满足冲裁件最小孔边距mm t l 8.15.1min =≥的要求。

所以该零件满足冲裁要求。

3、精度分析零件上没有标注公差，所以按IT14等级查补。

零件外形尺寸： mm 074.060-零件内形尺寸： mm 52.0025+ 孔心距尺寸： mm 37.060±由以上分析可知，该零件可以用普通冲裁的加工方法制得。

二、工艺方案的确定零件为落料冲孔件，可以提出的加工方案如下：方案一模具结构简单，但需要两道工序、两幅模具，生产效率低，零件精度较差，在生产批量较大的情况不适合用。

方案二只需一副模具，冲压件的形状位置精度和尺寸精度易保证，且生产效率高。

但是模具结构较方案一复杂。

方案三也只需一副模具，生产效率也很高，但与方案二相比，生产的零件精度稍差。

但是设计方便。

所以，比较三个方案欲采用方案三生产。

现对复合模中的凸凹模壁厚进行校核，当材料厚度为1.2mm 时，可查得凹凸模最小壁厚为3.2mm ，可以采用级进模生产，即采用方案三。

三、排样设计可采用以下两种排样方式： （一）少废料排样 （二）无废料排样由于该工件结构比较简单，无论采用一方案还是二方案都能满足要求。

相比而言少废料排样比无废料排样材料利用率低，但无废料排样会加快模具的磨损，使模具寿命减少，并直接影响到工件的断面质量，所以采用少废料排样即一方案。

垫片冲压模具设计摘要本次设计了一套落料、冲孔的模具。

经过查阅资料，首先要对零件进行工艺分析。

经过工艺分析和对比，采用落料、冲孔工序。

通过冲裁力、顶件力、卸料力等计算，确定压力机的型号。

再分析对冲压件加工的模具适用类型选择所需设计的模具。

得出将设计的模具类型后将模具的各工作零部件设计过程表达出来。

在文档中第一部分，主要叙述了冲压模具的发展状况，说明了冲压模具的重要性与本次设计的意义，接着是对冲压件的工艺分析，完成了工艺方案的确定。

第二部分，对零件排样图的设计，完成了材料利用率的计算。

再进行冲裁工艺力的计算和冲裁模工作部分的设计计算，对选择冲压设备提供依据。

最后对主要零部件的设计和标准件的选择，为本次设计模具的绘制和模具的成形提供依据，以及为装配图各尺寸提供依据。

通过前面的设计方案画出模具各零件图和装配图。

本次设计阐述了冲压倒装复合模的结构设计及工作过程。

本模具性能可靠，运行平稳，提高了产品质量和生产效率，降低劳动强度和生产成本。

关键词：冲压模，复合模，连接片，冲裁间隙GASKET STAMPING MOULD DESIGNABSTRACTThe design of a set of blanking and punching mold. Through referring to information, first of all, I should analysis the process. Through process analysis and comparison, I use blanking and punching process. Through the blanking force, the top piece, and the discharge power to determine the model press. Further analysis of the stamping dies for processing the application to select the desired type of mold design. The mold will be designed to draw upon the type of mold parts of the work expressed in the design process.In the first part of the document mainly describes the development of stamping die, stamping die illustrate the importance and significance of this design, and then stamping parts of the process analysis, completed a process to identify programs. The second part of the nesting parts of the design plans to complete the calculation of the utilization of the material further edge blanking process of calculation and Die Design and Calculation of the work of some of the stamping equipment to provide a basis to choose. Finally, the main components of standard design and the choice of design-based mapping tool and provide a basis for forming mold, as well as the assembly drawing to provide the basis of the size. Through the draw in front of mold design and assembly of the parts diagram Fig.The design tells the structure of compound mold design and working process. Reliable performance of the mold, smooth running, improved product quality and production efficiency, reduce labor intensity and production costs.Key words: Blanking, Punching, Mold, Mold gap目录前言 (1)第1章冲裁工艺设计 (3)1.1 冲裁件的工艺分析 (3)1.1.1 工件材料 (3)1.1.2 工件结构 (3)1.1.3 尺寸精度 (4)1.2 冲裁工艺方案的确定 (4)第2章冲裁排样设计 (6)2.1 排样的方法及排样图 (6)2.1.1 排样的方法 (6)2.1.2 排样图 (6)2.2 排样的计算 (7)2.2.1 确定搭边值 (7)2.2.2 送料步距 (7)2.2.3 条料宽度计算 (8)2.2.4 材料利用率 (9)第3章冲压力和压力中心的计算 (10)3.1 确定冲压力 (10)3.1.1 冲裁力的计算 (10)3.1.2 卸料力、推件力及顶件力的计算 (12)3.1.3压力机公称压力的确定 (14)3.1.4冲裁功 (14)3.2 确定模具压力中心 (15)3.3 冲压设备的选用 (16)第4章凸凹模刃口尺寸的确定 (17)4.1 确定凸凹模刃口尺寸的原则 (17)4.1.1 凸凹模刃口尺寸的作用 (17)4.1.2 刃口尺寸计算原则 (17)4.2凸凹模刃口尺寸的确定 (17)第5章冲裁模典型结构设计 (19)5.1 工作部件设计 (19)5.1.1 冲孔凸模 (19)5.1.2落料凹模结构设计 (19)5.2 定位装置设计与计算 (21)5.2.1定距侧刃 (21)5.2.2挡料销 (22)5.2.3导正销 (22)5.3 卸料装置 (22)5.3.1 卸料装置 (22)5.3.2 卸料装置有关尺寸计算 (23)5.4 固定零件 (23)5.4.1垫板 (23)5.4.2模柄 (23)5.4.3.导料板的设计 (24)5.5卸料部件的设计 (24)5.5.1 卸料板的设计 (24)5.5.2卸料螺钉的选用 (24)结论 (25)谢辞 (26)参考文献 (27)附录 (28)前言模具，作为高效率的生产工具的一种，是工业生产中使用极为广泛与重要的工艺装备。

JIANGSU UNIVERSITY OF TECHNOLOGY 模具设计与制造专业综合实践学院：材料工程学院专业：材料成型及控制工程班级：12模具1Z姓名：***学号：1234****指导教师：***二〇一六年一月目录第一章模具设计 (1)1.1 冲压的工艺性分析 (1)1.2 零件的工艺分析 (1)1.3 制定工艺方案 (2)1.4 排样设计 (3)1.5 冲裁工艺力的计算 (5)1.6 压力中心的确定 (7)1.7 凸、凹模刃口尺寸的计算 (8)1.8 冲压设备的选择 (10)1.9 模架的选择 (11)1.10 模柄的选择 (12)1.11 导向装置 (13)1.12 卸料装置 (14)1.13 定位装置 (14)1.14装配图 (16)第二章模具制造 (17)2.1 零件工作原理 (17)2.2 零件的加工 (17)2.2.1 加工的零件 (17)2.2.2 零件的加工工艺 (19)2.2.3 其他零件 (20)2.3组装图 (25)总结 (26)参考文献 (27)第一章模具设计1.1冲压的工艺性分析[1]冲裁件的工艺性是指冲裁件对冲裁工艺的适应性。

对冲裁件工艺性影响最大的是制件的结构形状、精度要求、形位公差及技术要求等。

冲裁件合理的工艺性应能满足材料较省、工序较少、模具加工较易、寿命较长、操作方便及产品质量稳定等要求。

冲裁件的工艺性应考虑一下几点。

（1）冲裁件的形状应尽可能简单、对称，避免形状复杂的曲线。

（2）冲裁件各直线或曲线的连接处应尽可能避免锐角，严禁尖角，一般应有R>0.5t（t为料厚）以上的圆角。

如果是少废料、无废料排样冲裁，或者采用镶拼模具时可不要求冲裁件有圆角。

（3）冲裁件的孔与孔之间、孔与边缘之间的距离a不能过小，一般当孔边缘与制件外形边缘不平行时，a t;平行时，a 1.5t。

（4）冲孔尺寸也不宜太小，否则凸模强度不够。

（5）冲裁件凸出悬臂和凹槽宽度b不宜过小，一般硬钢为（1.5~2.9）t，黄铜、软钢为（1.0~1.2）t，纯铜、铝为（0.8~0.9）t。

案例一：垫片的模具设计
图示冲裁件，材料为Q235，厚度为1mm ，大批量生产，试确定冲压工艺方案及设计一套模具。

1.工艺性分析
（1）材料
Q235钢板属于普通碳素钢，查附表1可知，其屈强比小，延伸率较高，具
有良好的冲压性能。

（2）工件结构形状
该冲件结构简单，转角处有R2的圆角，有利于工作零件的加工及使用寿命。

（3）尺寸精度
零件除孔心距尺寸12 0-0.11的公差为IT11级外，内、外形尺寸均未标注公差，属自由尺寸，可按IT14级确定工件尺寸的公差。

结论：适合冲裁。

二、工艺方案确定
该零件只需一道落料工序即可加工成型。

三、排样
查表：取搭边a=1 a1=0.8
条料宽度：
4.004.000max 0
5.32)5.0230()2(--∆-∆-=++=++=Z a D B 查有关手册得：Z=0.5 Δ=-0.4
画排样图如下：。

大连海洋大学职业技术学院课程设计设计题目：垫片复合膜专业：模具设计与制造设计者: 赵锐班级：模具09摘要：通过在学校的学习，设计该零件的冲裁模，首先对冲压间进行工艺性分析，对冲压模具总体结构设计，画装配图。

冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。

冲压通常在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。

冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程技术。

前言模具是制造业得一种基本工艺装备，它的作用是控制和限制材料（固态或液态）流动，使之形成所需的形体，用模具制造零件以其效率高产品质量好，材料厂消耗低，生产成本低而广泛用于制造业中。

模具工业是国民经济的基础工业，是国际上公认的关键工业。

模具生产技术水平的高低是衡量一个国家产品制造水平高低的重要标志，它在很大程度上决定着产品的质量，效益和新产品的开发能力。

振兴和发展我国的模具工业，正日益受到人们的关注。

早在1989年3月中国政府颁布的《关于当前产业政策要点的决定》中，将模具列为机械工业技术改造序列的第一位。

模具工业既是高新技术产业的一个组成部分，又是高新技术产业化得重要领域。

模具在机械，电子，轻工，汽车，纺织，航空，航天等工业领域里，日益成为使用最广泛的主要工艺装备，它承担了这些工业领域的60%~90%的产品零件，组件和部件的生产加工。

模具制造的重要性主要体现在市场的需求上，仅以汽车，摩托车行业的模具市场为例。

汽车，摩托车行业是模具的最大市场，在工业发达的国家，这一市场占整个模具市场一半左右。

汽车工业是我国国民经济五大支柱产业之一，汽车工业重点是发展零部件，经济型轿车和重型汽车，汽车模具作为发展重点，已在汽车工业生产政策中得到了明确。

汽车基本车型不断增加，一个型号的汽车所需模具达几千副，价值上亿元。

模具课程设计垫片冲压模具设计学校：电子科技大学中山学院学院：机电工程学院班级： 09机械C班姓名：许桂林学号： 29100101062指导老师：刘海潮2013年1月5日冲压模设计题目如图1所示零件：垫扳生产批量：大批量材料：08F t=2mm设计该零件的冲压工艺与模具垫板冲压模具课程设计摘要：本设计为一垫板的冷冲压模具设计，根据设计零件的尺寸、材料、批量生产等要求，首先分析零件的工艺性，确定冲裁工艺方案及模具结构方案，然后通过工艺设计计算，确定排样和裁板，计算冲压力和压力中心，初选压力机，计算凸、凹模刃口尺寸和公差，最后设计选用零、部件，对压力机进行校核，绘制模具总装草图，以及对模具主要零件的加工工艺规程进行编制。

其中在结构设计中，主要对凸模、凹模、凸凹模、定位零件、卸料与出件装置、模架、冲压设备、紧固件等进行了设计，对于部分零部件选用的是标准件，就没深入设计，并且在结构设计的同时，对部分零部件进行了加工工艺分析，最终才完成这篇毕业设计。

关键词：模具；冲裁件；凸模；凹模；凸凹模；1 零件的工艺分析1.1 结构与尺寸该零件结构简单,形状对称。

硬钢材料被自由凸模冲圆形孔,查《冷冲压工艺及模具设计》表3-8,可知该工件冲孔的最小尺寸为1.3t,该工件的孔径为:Φ6>1.3t=1.3×2=2.6。

由于该冲裁件的冲孔边缘与工件的外形的边缘不平行,故最小孔边距不应小于材料厚度t,该工件的空边距(20)>t=2,(10)>t=2,均适宜于冲裁加工。

1.2 精度零件内、外形尺寸均未标注公差,属自由尺寸,可按IT14级确定工件尺寸的公差,经查表得,各尺寸公差分别为：零件外形:58074.0-， 3862.0-, 3052.0-, 1643.0-, 836.0-零件内形:630 .0+孔心距:18±0.215,利用普通冲裁方式可以达到零件图样要求。

1.3 材料08F，属于碳素结构钢,查《冷冲压工艺及模具设计》附表1可知抗剪强度τ=260MPa,断后伸长率=32％。
