电气接线标准规范

电气接（配）线规范及标准一、电气布管配线六步走第一步：电气识图“线路从什么地方来，到什么地方去”识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表第二步：布管作为穿线管有两类，一是钢管，二是PVC管。

在布管中要求横平竖直，转弯处有一定的转弯半径。

如果线路很长，中间要设计过度接线盒。

在布管中每隔1.5—2.5米要有一个固定装置。

管中穿线余留空间不得少于60%电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设第四步：对线对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”第五步：导线连接（1）导线接头要紧密，牢固不能增加导线的电阻值。

（2）导线接头受力时的机械强度不能低于原导线的机械强度。

（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。

二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、同一平面的导线应高低一致或前后一致，不能交叉。

当必须交叉时，可水平架空跨越，但必须走线合理。

3、布线应横平竖直，变换走向应垂直90度。

4、上下触电若不在同一垂直线下，不应采用斜线连接。

5、导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件.同一回来的不同接点的导线间距离保持一致。

6、一个接线端子上的连接导线不得超过两根。

7、布线时，严禁损伤线芯和导线绝缘。

8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。

9、如果线路简单可不套编码套管。

元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。

导线连接的基本要求1、连接点处接触紧密，接触电阻小，稳定性好，与同长度同截面导线的电阻比应不大于1-1.2倍；2、接头的机械强度应不小于导线机械强度的80-90%；3、耐腐蚀，对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀，对于铝与铜联系，主要防止电腐蚀；4、不同线号的导线及不同金属的导线不得在受张力的地方连接；5、接头的绝缘强度应与导线的绝缘强度一样；6、铜铝线连接时必须采用铜铝接头或压接，不准用自缠自的方法；7、导线的连接应采用压接或焊接（管压接法、电阻焊法、气焊法、封端连接）；8、单股小截面铜、铝导线联接时，可将铜线涮锡后再相互联接，6平方毫米以下铜导线可采用缠绕法连接；9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管，在引流处可采用跳线夹或瓶勾线夹。

1. 电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。

电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。

2. 电气元件及其组装板的安装结构应尽量考虑进行正面拆装。

3. 如有可能，元件的安装紧固件应做成能在正面紧固及松托。

4. 各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。

5. 发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

6. 二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。

7. 电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。

电气接（配）线规范及标准一、电气布管配线六步走第一步：电气识图“线路从什么地方来，到什么地方去”识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表第二步：布管作为穿线管有两类，一是钢管，二是PVC管。

在布管中要求横平竖直，转弯处有一定的转弯半径。

如果线路很长，中间要设计过度接线盒。

在布管中每隔1.5—2.5米要有一个固定装置。

管中穿线余留空间不得少于60%电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设第四步：对线对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”第五步：导线连接（1）导线接头要紧密，牢固不能增加导线的电阻值。

（2）导线接头受力时的机械强度不能低于原导线的机械强度。

（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。

二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、同一平面的导线应高低一致或前后一致，不能交叉。

当必须交叉时，可水平架空跨越，但必须走线合理。

3、布线应横平竖直，变换走向应垂直90度。

4、上下触电若不在同一垂直线下，不应采用斜线连接。

5、导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件.同一回来的不同接点的导线间距离保持一致。

6、一个接线端子上的连接导线不得超过两根。

7、布线时，严禁损伤线芯和导线绝缘。

8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。

9、如果线路简单可不套编码套管。

元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。

电气接（配）线规范及标准一、电气布管配线六步走第一步：电气识图“线路从什么地方来，到什么地方去”识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表第二步：布管作为穿线管有两类，一是钢管，二是PVC管。

在布管中要求横平竖直，转弯处有一定的转弯半径。

如果线路很长，中间要设计过度接线盒。

在布管中每隔1.5—2.5米要有一个固定装置。

管中穿线余留空间不得少于60%电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设第四步：对线对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”第五步：导线连接（1）导线接头要紧密，牢固不能增加导线的电阻值。

（2）导线接头受力时的机械强度不能低于原导线的机械强度。

（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。

二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、同一平面的导线应高低一致或前后一致，不能交叉。

当必须交叉时，可水平架空跨越，但必须走线合理。

3、布线应横平竖直，变换走向应垂直90度。

4、上下触电若不在同一垂直线下，不应采用斜线连接。

5、导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件.同一回来的不同接点的导线间距离保持一致。

6、一个接线端子上的连接导线不得超过两根。

7、布线时，严禁损伤线芯和导线绝缘。

8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。

9、如果线路简单可不套编码套管。

元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。

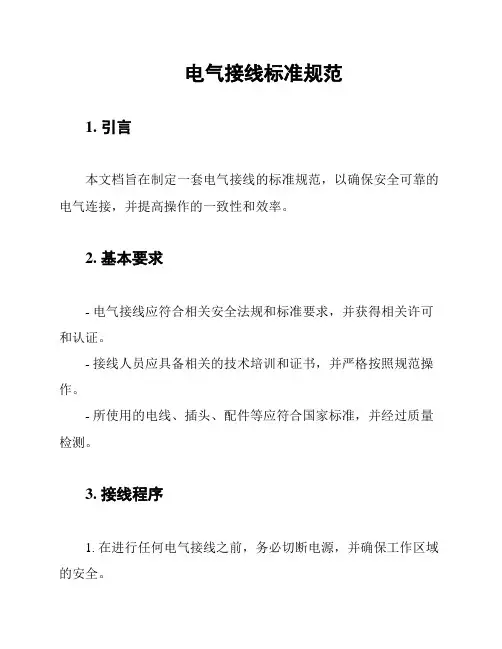

电气接线标准规范1. 引言本文档旨在制定一套电气接线的标准规范，以确保安全可靠的电气连接，并提高操作的一致性和效率。

2. 基本要求- 电气接线应符合相关安全法规和标准要求，并获得相关许可和认证。

- 接线人员应具备相关的技术培训和证书，并严格按照规范操作。

- 所使用的电线、插头、配件等应符合国家标准，并经过质量检测。

3. 接线程序1. 在进行任何电气接线之前，务必切断电源，并确保工作区域的安全。

2. 根据实际需要选择适当的电线规格和类型，确保电流负载和电压要求的匹配。

3. 使用绝缘工具剥离电线端部的绝缘层，不应剥离过多或过少。

4. 检查电线的质量，并对裸露的导线进行编织或焊接处理。

5. 使用合适的连接器或终端块将电线连接到相应设备或电源。

6. 在接线完成后，进行有效的绝缘和封装，以防止漏电和机械损坏。

7. 连接完成后，进行必要的测试和检查，确保接线的正确性和可靠性。

4. 安全措施- 接线人员应遵守相关的安全操作规程，佩戴必要的安全防护设备。

- 在进行高压电气接线时，需使用绝缘手套和绝缘材料进行保护。

- 确保接线过程中整洁有序，预防电线短路和触电的风险。

- 在操作环境中设置明显的警示标识，提醒他人避免接近或触碰电气接线。

5. 维护和检修- 定期检查和维护电气接线，确保其正常运行和安全性。

- 出现异常情况时，需要及时采取措施修复或更换受损的电线和配件。

- 在进行维护和检修时，务必切断电源，并按照相关程序操作。

6. 结论本文档所制定的电气接线标准规范将有助于提升电气接线工作的安全性和效率，并为电气设备的正常运行提供保障。

接线人员应严格按照规范操作，并定期进行检查和维护，以确保电气接线的可靠性和稳定性。

1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

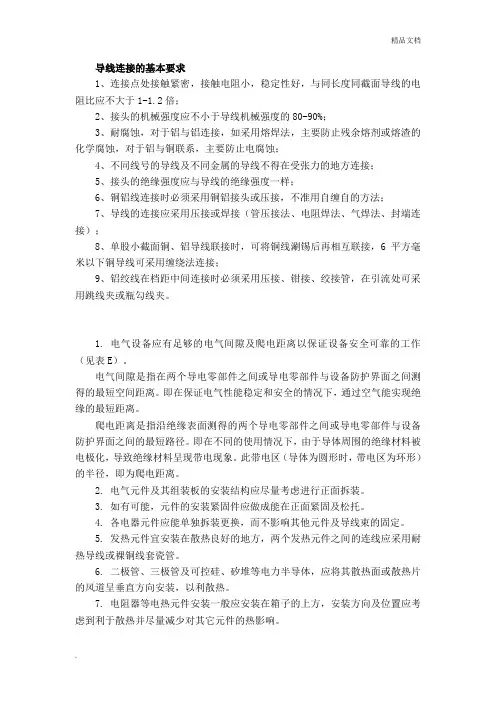

导线连接的基本要求1、连接点处接触紧密，接触电阻小，稳定性好，与同长度同截面导线的电阻比应不大于1-1.2倍；2、接头的机械强度应不小于导线机械强度的80-90%；3、耐腐蚀，对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀，对于铝与铜联系，主要防止电腐蚀；4、不同线号的导线及不同金属的导线不得在受张力的地方连接；5、接头的绝缘强度应与导线的绝缘强度一样；6、铜铝线连接时必须采用铜铝接头或压接，不准用自缠自的方法；7、导线的连接应采用压接或焊接（管压接法、电阻焊法、气焊法、封端连接）；8、单股小截面铜、铝导线联接时，可将铜线涮锡后再相互联接，6平方毫米以下铜导线可采用缠绕法连接；9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管，在引流处可采用跳线夹或瓶勾线夹。

1. 电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。

电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。

2. 电气元件及其组装板的安装结构应尽量考虑进行正面拆装。

3. 如有可能，元件的安装紧固件应做成能在正面紧固及松托。

4. 各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。

5. 发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

6. 二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。

7. 电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。

电气接线最新标准规范电气接线是确保电气设备安全运行的关键环节。

随着技术的发展和安全标准的提高，电气接线的标准规范也在不断更新。

以下是电气接线的最新标准规范内容：电气接线工作必须遵循国家和行业的相关标准，确保接线的安全性和可靠性。

以下是电气接线的最新标准规范要点：1. 材料选择：- 电线应选择符合国家标准的铜芯或铝芯电缆。

- 接线端子、绝缘材料等配件也应符合相应的安全标准。

2. 接线方式：- 接线应采用规范的接线方法，如焊接、压接或螺丝固定等。

- 接线过程中应避免损伤导线绝缘层。

3. 接线颜色：- 接线颜色应遵循国际标准，如火线通常使用红色或棕色，零线使用蓝色，地线使用黄绿相间。

4. 接线标识：- 所有接线点应有清晰的标识，包括电线类型、用途和连接设备。

5. 安全距离：- 接线时，不同电压等级的电线之间应保持足够的安全距离，避免电磁干扰。

6. 防护措施：- 接线盒、开关等电气设备应安装在适当的位置，并采取防尘、防水等防护措施。

7. 接地要求：- 所有电气设备必须有良好的接地，以防止电气故障和漏电事故。

8. 接线测试：- 接线完成后，应进行严格的测试，包括绝缘电阻测试、接地电阻测试等，确保接线符合安全标准。

9. 维护与检查：- 定期对电气接线进行检查和维护，及时发现并解决潜在的安全隐患。

10. 培训与资质：- 从事电气接线工作的人员必须经过专业培训，并持有相应的资质证书。

电气接线工作是一项专业性很强的工作，必须严格按照最新的标准规范执行，以确保人员和设备的安全。

请根据具体的应用场景和设备要求，参考最新的电气接线标准规范进行操作。

在实际操作中，还应结合现场实际情况，灵活运用规范，确保电气系统的安全稳定运行。

国家标准电气接线规范标准国家标准电气接线规范标准是指在电气领域中，为了保障人身安全和设备正常运行，制定的一系列规范和标准。

电气接线规范标准的制定，对于保障电气设备的安全运行、提高电气设备的使用效率具有非常重要的意义。

在现代社会中，电气设备已经渗透到了各个领域，因此制定国家标准电气接线规范标准显得尤为重要。

首先，国家标准电气接线规范标准的制定可以统一电气设备的接线标准，避免了因为不同地区、不同厂家的标准不一致而导致的接线错误或者混乱。

这样一来，不仅可以提高电气设备的使用效率，还可以避免因为接线错误而导致的安全事故的发生。

此外，统一的接线标准也方便了电气设备的维护和维修，可以降低维护成本，延长设备的使用寿命。

其次，国家标准电气接线规范标准的制定可以规范电气设备的生产和安装，保证了电气设备的质量和安全性。

通过严格的接线规范，可以避免因为接线不当而导致的设备故障或者损坏，保证了电气设备的正常运行。

同时，规范的接线标准也可以提高电气设备的安全性，减少因为电气设备问题而引发的火灾、触电等安全事故的发生。

此外，国家标准电气接线规范标准的制定还可以促进电气设备的技术创新和提升。

通过规范的接线标准，可以推动电气设备制造商不断改进产品设计和生产工艺，提高产品的质量和性能。

同时，规范的接线标准也可以促进电气设备的智能化和自动化发展，推动电气设备行业向着更加智能、高效的方向发展。

总的来说，国家标准电气接线规范标准的制定对于保障电气设备的安全运行、提高电气设备的使用效率、规范电气设备的生产和安装、促进电气设备的技术创新和提升具有非常重要的意义。

只有通过严格的标准和规范，我们才能够保证电气设备的安全可靠，推动电气设备行业的持续健康发展。

因此，我们应该高度重视国家标准电气接线规范标准的制定和执行，共同努力为电气设备行业的发展贡献自己的力量。
