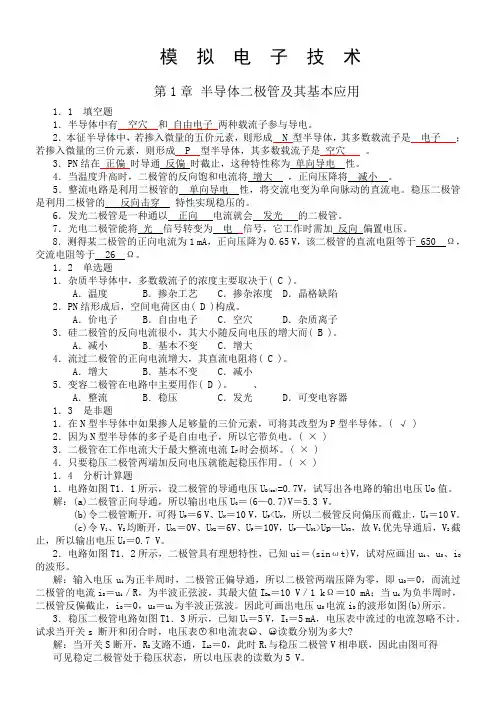

模拟电子技术第1章半导体二极管及其基本应用1．1 填空题1．半导体中有空穴和自由电子两种载流子参与导电。
2．本征半导体中，若掺入微量的五价元素，则形成 N 型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成 P 型半导体，其多数载流子是空穴。
3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。
4．当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。
5．整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。
稳压二极管是利用二极管的反向击穿特性实现稳压的。
6．发光二极管是一种通以正向电流就会发光的二极管。
7．光电二极管能将光信号转变为电信号，它工作时需加反向偏置电压。
8．测得某二极管的正向电流为1 mA，正向压降为0.65 V，该二极管的直流电阻等于 650 Ω，交流电阻等于 26 Ω。
1．2 单选题1．杂质半导体中，多数载流子的浓度主要取决于( C )。
A．温度 B．掺杂工艺 C．掺杂浓度 D．晶格缺陷2．PN结形成后，空间电荷区由( D )构成。
A．价电子 B．自由电子 C．空穴 D．杂质离子3．硅二极管的反向电流很小，其大小随反向电压的增大而( B )。
A．减小 B．基本不变 C．增大4．流过二极管的正向电流增大，其直流电阻将( C )。
A．增大 B．基本不变 C．减小5．变容二极管在电路中主要用作( D )。
、A．整流 B．稳压 C．发光 D．可变电容器1．3 是非题1．在N型半导体中如果掺人足够量的三价元素，可将其改型为P型半导体。
( √ )2．因为N型半导体的多子是自由电子，所以它带负电。
( × )3．二极管在工作电流大于最大整流电流IF时会损坏。
( × )4．只要稳压二极管两端加反向电压就能起稳压作用。
( × )1．4 分析计算题1．电路如图T1．1所示，设二极管的导通电压UD(on)=0.7V，试写出各电路的输出电压Uo值。
《模拟电子技术》复习试题一一、填空（每空1分，共20分）1. 双极型晶体管工作在放大区的偏置条件是发射结正偏、集电结反偏。
2. 放大器级间耦合方式有三种：直接耦合；阻容耦合；变压器耦合；在集成电路中通常采用直接耦合。
3. 差分放大器的基本特点是放大差模信号、抑制共模信号。
4. 乙类推挽放大器的主要失真是交越失真，要消除此失真，应改用甲乙类推挽放大器。
5. 图1所示两级放大电路，图中级间采用阻容耦合方式，T接成共基1组态，T接成共集组态，1R和2R的作用是为T1管提供基极偏2置。
6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值增大。
7. 共射－共基组合电路中，由于共射电路的上限频率小于共基电路的上限频率，故此组合电路的上限频率主要取决于共射电路。
8. 负反馈系统产生自激的条件是1)(-=ωj T ，相应的振幅条件是1)(=ωj T ，相位条件是()πωϕ±=T 。
二、简答（共3小题，每小题5分，共15分）1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示（1）判断它们各是NPN 管还是PNP 管，在图中标出e ，b ，c 极； 答：见图中标识（判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分， 共3分）（2）估算(b)图晶体管的β和α值。
601.06===B C I I β， 985.01≈+=ββα （各1分，共2分）2.电路如图3所示，试回答下列问题（1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？R应如何接入？（在图中连接）f答：应接入电压串联负反馈（1分）R接法如图（1分）f（2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。
答：见图中标识（3分）（共6空，两个1分）3.简述直流电源的主要组成部分及各部分功能。
答：直流电源主要由整流电路、滤波滤波、稳压电路组成，其中整流电路的作用是将交流电压转换为直流电压，滤波电路的作用是减小电压的脉动，稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。

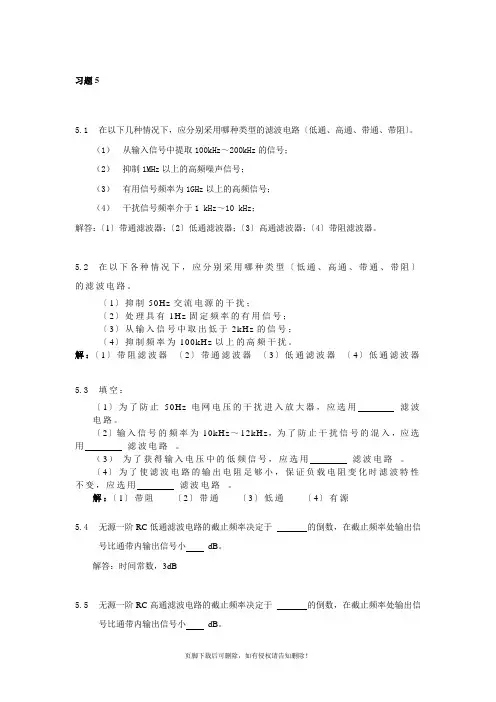

习题55.1在以下几种情况下，应分别采用哪种类型的滤波电路〔低通、高通、带通、带阻〕。
（1）从输入信号中提取100kHz～200kHz的信号；（2）抑制1MHz以上的高频噪声信号；（3）有用信号频率为1GHz以上的高频信号；（4）干扰信号频率介于1 kHz～10 kHz；解答：〔1〕带通滤波器；〔2〕低通滤波器；〔3〕高通滤波器；〔4〕带阻滤波器。
5.2在以下各种情况下，应分别采用哪种类型〔低通、高通、带通、带阻〕的滤波电路。
〔1〕抑制50Hz交流电源的干扰；〔2〕处理具有1Hz固定频率的有用信号；〔3〕从输入信号中取出低于2kHz的信号；〔4〕抑制频率为100kHz以上的高频干扰。
解：〔1〕带阻滤波器〔2〕带通滤波器〔3〕低通滤波器〔4〕低通滤波器5.3填空：〔1〕为了防止50Hz电网电压的干扰进入放大器，应选用滤波电路。
〔2〕输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。
（3）为了获得输入电压中的低频信号，应选用滤波电路。
〔4〕为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。
解：〔1〕带阻〔2〕带通〔3〕低通〔4〕有源5.4无源一阶RC低通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。
解答：时间常数，3dB5.5无源一阶RC高通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。
解答：时间常数，3dB5.6 一阶滤波电路阻带幅频特性以 /十倍频斜率衰减，二阶滤波电路那么以 /十倍频斜率衰减。
阶数越 ，阻带幅频特性衰减的速度就越快，滤波电路的滤波性能就越好。
解答：-20 dB ，-40 dB ，高。
5.7 试求题图所示电路的传递函数和频率响应表达式。
题图解答：()1v sR C A s sR C =+，j (j )1j v R CA R Cωωω=+5.8 题图5.8中所示为一个一阶低通滤波器电路，试推导输入与输出之间的传递函数，并计算截止角频率H ω。
《模拟电子技术》练习题一、填空题1． 在N 型半导体中， 是多数载流子， 是少数载流子。
2． 电路如图1-1所示，设二极管的导通电压U D ＝，则图1-1（a ）中U O ＝ V ，图1-1（b ）中U O ＝ V 。
（a ）（b ）图1-13．图1-2中二极管为理想器件，则VD 1工作在 状态；VD 2工作在 状态；电流 O I mA 。
4．PN 结具有 特性；稳压二极管的稳压区在其伏安特性曲线的 区内。
5．在晶体管放大电路中，测得一晶体管三个管脚1、2和3对地的直流电位分别为U 1 = -5 V ，U 2 = -8 V ，U 3 = V ，则与该晶体管对应的电极是：管脚1为 极，2为 极，3为 极，晶体管为 型（PNP 或NPN ），所用材料为 （硅或锗）。
6. 电压放大电路要求是要有较 的输入电阻和较 的输出电阻。
7． 在由NPN 管构成的基本共射放大电路中，若静态工作点设置得过高，则将产生 失真；乙类功率放大电路的缺点是存在 失真；直接耦合放大电路的最大问题是存在 现象。
8．共射放大电路的输出电压与输入电压的相位 （填“相同”或“相反” ）；共集放大电路的输出电压与输入电压的相位 。
9．射极输出器具有输入电阻 和输出电阻 的特点。
10．为稳定输出电压，应引入 负反馈；为提高输入电阻，应引入 负反馈；当信号源的内阻较大时，为增强负反馈的效果，应引入 负反馈；由集成运I O放构成线性放大电路时，应引入 反馈（填“正反馈”或“负反馈” ）。
11．集成运放有两个工作区，即线性区和非线性区，则图1-3（a ）所示的集成运放工作于 区，图（b ）所示的集成运放工作于 区。
图1-3二、单项选择题（每小题3分，共15分）1．如图2-1所示电路，二极管D 1和D 2的工作状态为（ ）。
A ．D 1截止，D 2导通 B ．D 1导通，D 2截止 C ．D 1和D 2均导通D ．D 1和D 2均截止2．在放大电路中，若测得某晶体管三个极的电位分别为9V ，，，则这三个极分别为（ ）。
