10kV变电所送受电方案案例

高线工程10KV变电所启动送电方案批准：专业审核：项目部审核：核对：编写：编制单位：上海五冶有限公司自动化分公司日期：2004年11月2日一、概况高线主电室10KV配电所、高线水处理10KV配电所安装工程经上海五冶建设公司紧张施工，现已完成施工任务，所有待启动设备按国家或部颁标准规范进行试验，并验收合格，资料齐全，具备启动条件，准备于2004年11月5日后陆续启动投运。

本次投产的设备有：高线主电室10KV出线19回（其中15台变压器出线，2回水处理10KV出线，2回10KV电动机出线），水处理10KV出线5回（3回电动机出线，2回变压器出线），水处理10KV PT两组，水处理10KV分段一套,以及有关的控制和保护设备、监控系统和直流设备。

二、现场组织机构1、现场指挥：蒋弦弋2、现场调度员（发布操作指令）：钟绍明3、现场技术总负责：文五四4、现场安全员：赵彤、付立利、王刚、张继琪等5、现场操作监护人：杨术明、李俊涛6、现场操作人：高线变电所当值人员7、公司总协调：总调当班值班调度8、四总降联络人：王鹏三、职责分工1、现场调度员负责发布高线工程10KV变电所内有关设备（包括保护）的操作命令，操作完毕后向现场总指挥汇报。

2、上海五冶有限公司人员和10KV变电所当值值班员分别负责变电所内设备的操作、监护、巡视和抢修工作。

四、准备工作和技术措施1、变电所施工现场已清理，场内无杂物，符合文明生产条件。

设备名称及双重编号标志清楚，经现场主管工程师核对无误。

2、高压室和控制室内外的电缆沟均已封堵，防火、防小动物进入的措施完善。

做好安全遮拦和悬挂标志牌。

调度电话和程控电话线路应通畅。

3、设备投运前组织有关人员审查启动方案和试验报告。

4、启动前一天，安装调试人员应把设备的安装情况向值班人员交底，并按启动方案要求填写好操作票，并进行一次预演，以保证操作正确无误。

5、投运前组织有关人员对设备及场地进行一次全面检查，重点项目如下：1）各种冲油设备的油面是否正常，有无漏油。

１0ＫV高配室受送电方案审批:审核:编制:日期:一、工程简介石家庄塔谈国际商贸城东区变电所工程由六个１0KV高压配电室组成,分别为东区开闭所、中心变电所、1－4#分变配电所。

本工程由河北建筑设计研究院有限公司设计。

本工程得六个高压配电室电气设置如下：每个高压室设有进线柜、母联柜、隔离柜、1#与2＃PT柜、所用变柜及高压出线柜。

每个高压配电室均为两路高压进线,高压进线均由东区开闭所引入,中心变电所Ⅰ段与Ⅱ段高压进线柜每路为３×300得高压电缆２根并联,1-4#分变配电所高压进线柜每路为中心变电所出线柜3×１２0高压电缆1根连接。

每个分变配电所内有1６00ＫVA所用变压器三台，提供高压配电室内得照明、直流屏充电与高压柜内交流用电。

每个高压配电室得I、II段两路低压柜经过母联用低压母线桥连接。

正常情况下，母联断开，两进线电源同时运行,任一电源失电，检无压、无流,再合母联开关。

本次送电方案,根据1０月２８日接点计划,本次送中心变电所、1-4＃分变配电所电。

送电顺序为１0月２8日9时：中心变电所送电;10月２8日10时:１#分变配电所送电;10月２8日11时:2#分变配电所送电;10月28日12时:３#分变配电所送电;10月28日13时：4#分变配电所送电。

然后再根据各个低配室得情况送至各低配室得变压器。

六个高压配电室得高压供电系统图及平面图见附图所示。

二、方案得编写依据本方案得编写就是以设计提供得施工图纸与国家得有关标准、规范、安全法规等为依据进行编写得。

1、河北建筑设计研究院有限公司设计得东区开闭所、中心变电所、1-4#分变配电所施工图纸与系统图。

2、有关规程及交接验收规范:《电气装置安装工程盘、柜及二次回路接线施工及验收规范》ＧＢ501７1－９2 《电气装置安装工程高压电器施工及验收规范》 GBＪ1４7-９0《电气装置安装工程低压电气施工及验收规范》 GB５０25４-96《建筑电气工程施工质量验收规范》GＢ50３03－2002《电气装置安装工程爆炸与火灾危险环境电气装置施工及验收规范》ＧB5０257-9６《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-9０《电气装置安装工程电气设备交接验收标准》ＧB50１50-913、东区开闭所、中心变电所、1-4#分变配电所电气设备制造图纸。

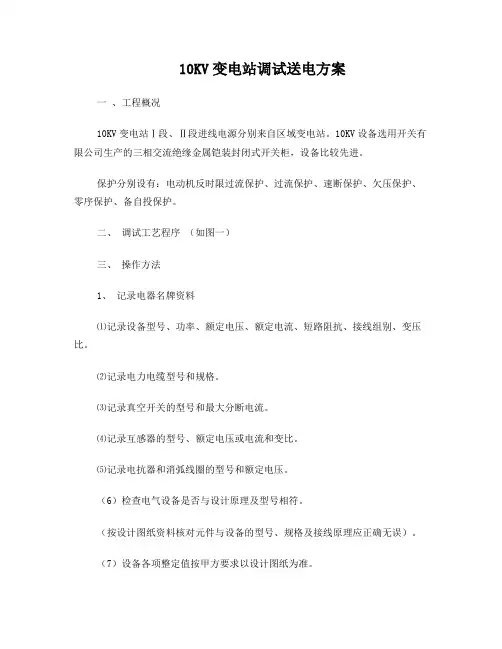

10KV变电站调试送电方案一、工程概况10KV变电站Ⅰ段、Ⅱ段进线电源分别来自区域变电站。

10KV设备选用开关有限公司生产的三相交流绝缘金属铠装封闭式开关柜，设备比较先进。

保护分别设有：电动机反时限过流保护、过流保护、速断保护、欠压保护、零序保护、备自投保护。

二、调试工艺程序（如图一）三、操作方法1、记录电器名牌资料⑴记录设备型号、功率、额定电压、额定电流、短路阻抗、接线组别、变压比。

⑵记录电力电缆型号和规格。

⑶记录真空开关的型号和最大分断电流。

⑷记录互感器的型号、额定电压或电流和变比。

⑸记录电抗器和消弧线圈的型号和额定电压。

（6）检查电气设备是否与设计原理及型号相符。

（按设计图纸资料核对元件与设备的型号、规格及接线原理应正确无误）。

（7）设备各项整定值按甲方要求以设计图纸为准。

（8）检查导线截面和控制线路连接，二者均应符合设计要求，检查各连接处的接触情况保证接触良好。

（9）各种接地系统及其接地电阻值应符合设计要求。

（10）试车前所有系统保护装置应按设计值整定完毕，其保护、操作与控制系统以及事故报警、显示和信号系统应该模拟试验确认正确可靠。

2． 10KV母线⑴测量绝缘电阻用2500V兆欧表测量母线绝缘电阻⑵交流耐压实验用交流耐压器进行交流耐压实验3油浸式变压器⑴测量绕组连同套管的直流电阻测量应在各分接头的所有位置上进行⑵测量所有分接头的变压比用变比电桥测量所有分接头的变压比⑶检查接线组别和极性用变比电桥检查接线组别和极性故障模拟实验10KV开关受电图一⑷绝缘油试验进行电气强度试验⑸检查瓦斯继电器和温度继电器动作特性瓦斯继电器按动试验按钮检查瓦斯动作信号。

检验温度继电器设定值。

将热电偶放入水中，将水加热至略高于设定值，待水温度稳定后，将温度继电器按设定值设定，温度继电器动作。

⑹绕组连同套管的交流耐压试验选择试验电压和容量适合的交流耐压器进行耐压试验。

4真空断路器⑴测量绝缘电阻用2500兆欧表测量。

10kv配电室送电方案10kV配电室是电力系统中非常重要的一环，用于接收来自高压线路的电能，并将其发送到低压线路供用户使用。

一个合理、安全和高效的送电方案对于电力系统的正常运行至关重要。

以下是一个符合题目要求的10kV配电室送电方案。

一、项目简介本项目是对于某地区的10kV配电室进行送电方案设计。

项目区域包括A、B、C三个重要用电区域，分别供应了医院、学校和商业中心等重要场所。

项目目标是稳定、可靠地向各个用电区域供电，保障其正常运转。

二、网络结构设计1. 高压线路接入：将10kV高压线路接入配电室，采用安全可靠的开关设备进行分段控制。

2. 主变电站：在配电室内设置主变电站，用于将高压电能降压为所需的低压电能。

主变电站采用油浸式变压器，并设有电流互感器和电压互感器进行监测。

3. 开关设备：配电室内设置层叠式开关柜，用于实现各个用电区域的分段控制和电能的分配。

开关柜采用高断裕的真空断路器，确保电能传输的稳定和可靠。

4. 低压线路接出：从配电室出口引出低压线路，通过架空线路或地埋线路连接到各个用电区域。

三、安全保护设计1. 过电压保护：在配电室主开关柜前设置过电压保护装置，包括避雷器和过电压继电器，用于保护设备免受过电压冲击的损害。

2. 过电流保护：各个用电区域的开关柜和变电器等设备上设置过电流保护装置，包括熔断器和差动保护装置，用于及时切断电路，防止设备受到过电流的损伤。

3. 地电位保护：在配电室及其周围设置地网，用于保护设备和人员免受电气泄漏造成的电击。

4. 温度监测：在主变电站和开关设备上设置温度传感器，用于监测设备的工作温度，确保其运行在安全范围内。

5. 防火措施：配电室内采用防火墙和防火涂料，配备灭火器和消防报警系统，确保火灾发生时能够及时进行处置和报警。

四、配电系统运行管理1. 设备维护与检修：定期对主变电站、开关设备等进行维护和检修，并建立完善的管理记录，确保设备的正常运行和安全可靠。

2. 线路巡检：定期对配电线路进行巡视，及时发现线路老化、故障等问题，并进行维修和更换，保障电能传输的稳定性。

广州JFE连退线10kV开关站受、送电方案中国一冶广州南沙工程项目经理部2010年9月29日目录1.受送电应具备条件 (2)2.安全措施 (3)3.爱电操作 (4)4.组织体系 (5)广州JFE连退线10kV开关站受、送电方案连退线10kV开关站位于出口电气室一层，电源引自新建110/10kV 开关站F6柜，电源电缆ZR-YJV-8.7/15KV,3×2(1×300)。

电缆从新建110/10kV开关站穿原以预留钢管引出，其它全路径沿电缆桥架敷设到连退线10kV开关站，距离800m。

退线10kV开关站内设置高压柜24台，分两排对面安装，中间母线桥跨接，N1柜进线电源柜。

配出供本项目入口电气室3台、出口电气室16台10kV变压器，经变压器降压，供本项目低压设备电源。

1、受送电应具备的条件1．1. 10KV受送电系统均按图接线完毕，符合说明书、图纸等技术文件的规定，并按国家标准调试结束，资料齐全，记录合格。

1．2.电气线路经检验连接正确，各接线端子连接牢固可靠，操作电源正常，符合设备运行操作要求。

1．3.电气调整试验可靠合格，电气各种继电保护及联锁保护系统功能完善、工作正常，系统检查完毕，模拟保护动作可靠，信号反映正确。

1．4.变压器及其它受送电设备等各项常规检查已完，参数均符合国标交接试验标准。

1．5.全部电气设备包括变压器、高压柜等均可靠接地，接地电阻符合设计要求，电气设备绝缘性能良好。

1．6.高压柜、变压器及其它受送电设备应清洁、整齐，设备带电部位相间、对地安全距离符合国标要求。

1．7.送电现场清洁、整齐、无杂物，光线充足。

1．8.通讯设施齐全，通讯线路畅通完好。

1．9.准备好受送电所需高压摇表、低压相序表。

2、安全措施2．1.参加受送电人员必须穿戴好个人防护用品，对设备、线路、送电方案熟悉。

2．2.按工业建筑消防要求，设置有相应的消防器材。

2．3.参加受送电人员，坚守各自岗位，认真负责，不得串岗、脱岗。

10K V受送电方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN10KV受送电方案一、工程简介XXX工程由四个10KV高压配电室组成，分别为炼钢高压1#配电室，炼钢高压2#配电室，空压站高压配电室，循环水泵房高压配电室。

本工程由XXX工程技术有限公司设计，由XXX理有限公司担任现场监理。

本工程的四个高压配电室电气设置如下：每个高压室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。

每个高压配电室均为两路高压进线，高压进线均由厂内110KV高压变电所引入，1#和2#炼钢高压配电室每路为3×240的高压电缆3根并联，空压站高压配电室，循环水泵房高压配电室每路为3×240高压电力电缆一根。

每个10KV高压配电室内有50KVA所用变压器一台，提供高压配电室内的照明、直流屏充电和高压柜内交流用电。

每个高压配电室的I、II段两路高压柜经过母联用高压母线桥连接。

正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。

本次送电采用临时送电方案，使用VLV22-10KV 3×50mm2铝芯电缆，为1#进线柜带电，用母联柜联络二段进线。

空压站10KV电源引自厂内临电电杆上，循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端。

由于正式电缆已经引入高压配电室，在接入临时高压电缆前，应取下进线柜的正式电缆，将临时电缆接到1#高压进线柜的进线端子上，取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。

根据11月25日接点计划，本次仅送1#高配、空压站高配、循环水泵房高配。

送电顺序为11月22日18时：循环水泵房高配送电；11月23日18时：空压站高配送电；11月25日18时：炼钢1#高配送电。

然后再根据各个低配室的情况送至各低配室的变压器。

三个高压配电室的高压供电系统图及平面图见附图所示。

10KV高配室受送电方案审批：审核：编制:日期:2011.10.26一、工程简介XXX工程由四个10KV高压配电室组成，分别为炼钢高压1#配电室，炼钢高压2#配电室，空压站高压配电室，循环水泵房高压配电室。

本工程由XXX工程技术有限公司设计，由XXX理有限公司担任现场监理。

本工程的四个高压配电室电气设置如下：每个高压室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。

每个高压配电室均为两路高压进线，高压进线均由厂内110KV高压变电所引入，1#和2#炼钢高压配电室每路为3×240的高压电缆3根并联，空压站高压配电室，循环水泵房高压配电室每路为3×240高压电力电缆一根。

每个10KV高压配电室内有50KVA所用变压器一台，提供高压配电室内的照明、直流屏充电和高压柜内交流用电。

每个高压配电室的I、II段两路高压柜经过母联用高压母线桥连接。

正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。

本次送电采用临时送电方案，使用VLV22-10KV 3×50mm2铝芯电缆，为1#进线柜带电，用母联柜联络二段进线。

空压站10KV电源引自厂内临电电杆上，循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端。

由于正式电缆已经引入高压配电室，在接入临时高压电缆前，应取下进线柜的正式电缆，将临时电缆接到1#高压进线柜的进线端子上，取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。

根据11月25日接点计划，本次仅送1#高配、空压站高配、循环水泵房高配。

送电顺序为11月22日18时：循环水泵房高配送电；11月23日18时：空压站高配送电；11月25日18时：炼钢1#高配送电。

然后再根据各个低配室的情况送至各低配室的变压器。

三个高压配电室的高压供电系统图及平面图见附图所示。

二、方案的编写依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。

10KV变电站送电方案1. 简述1.1本方案为工程项目中，由我方负责施工的变电所进行受电工作所编制。

本次方案涉及到的变电所为：1#变电所、2#变电所。

本方案根据供电系统的要求,并参考国家现行的相关行业标准规范《电气装置安装工程电气设备交接试验标准GB50150—2016》以及设备厂家提供的产品技术文件编制而成。

1.2送电范围：1#变电所：10KV高压柜20台、2000kva 10KV干变8台、低压柜125台。

2#变电所：10KV高压柜18台、2000kva 10KV干变6台、低压柜121台。

1.3编制依据1、《电气装置安装工程电气设备交接试验标准》GB 50150-20162、《继电保护及电网安全自动装置检验规程》DL/T 995-20063、《国家电网公司电力安全工作规程(变电部分) 》GB26860-20134、《电气装置安装工程高压电器施工及验收规范》GB50147-2010;5、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20106、《电气装置安装工程母线装置施工及验收规范》GB50149-2010;7、《石油化工电气工程施工质量验收规范》SH 3552-2013;8、设计技术信息及要求;9、供货方随机技术文件;10、业主提供的电气设备设定参数及其技术质量要求.2. 受电前的检查及准备工作2.1 设备试验合格，并有试验报告。

2.2 高压各设备试验合格并有试验报告。

2.3 高压进线柜保护定值已按设计定值输入及设备试验合格并有试验报告。

2.4 高压进线柜、开关柜小车处在实验位置，0.4kV低压配电柜所有抽屉分支断路器均在断开位置。

2.5 检查PT保险是否完好，合闸电源是否完好。

2.6 检查直流屏合闸小母线、控制小母线电压，应保证正常。

2.7 送电前对线路电缆，高压母线、低压母线、变压器进行绝缘测试，高压电阻测试不得低于500兆欧，低压不得低于0.5兆欧，相序检查并合格。

10KV变电所受电方案10kV变电所是电力系统中的一个重要环节，负责将高压输电线路的电能转换为适用于市区、工矿企业和居民用电的低压电能。

10kV变电所的受电方案是指变电所接受高压输电线路电能的具体策略和方法。

接下来，我将详细介绍10kV变电所的受电方案。

首先，10kV变电所的受电方案需要确定受电线路的路径和接线方式。

受电线路通常由高压输电线路经过高压开关设备引线进入变电所，再通过变压器和低压开关设备进入低压配电系统。

受电线路的路径应尽量短，减小线路电阻和电压降低，提高供电质量。

接线方式可以选择多种形式，如单回线接法、单回道双线接法、双回道双线接法等，具体根据变电所容量和供电范围来确定。

其次，受电方案还需要确定10kV变电所的主变压器参数。

主变压器是10kV变电所的核心设备，主要用于将高压输电线路的电能降压到变电所所需的低压电能。

主变压器的参数包括额定容量、变比、绕组数等。

主变压器的额定容量应根据负荷需求和后备容量来确定，变比则取决于高压输电线路和低压配电系统的电压等级差异。

第三，受电方案还需要确定10kV变电所的高压开关设备和低压开关设备。

高压开关设备用于控制和保护高压输电线路和主变压器，包括断路器、隔离开关、负荷开关等。

低压开关设备用于控制和保护低压配电系统，包括断路器、接触器、开关柜等。

高压开关设备和低压开关设备的选型应根据安全可靠、操作便捷和经济合理等原则来确定。

最后，受电方案还需要考虑变电所的安全和可靠性。

安全是变电所的首要任务，因此在受电方案中应有完善的保护措施，如过流保护、过压保护、接地保护等。

可靠性是变电所的关键指标，因此在受电方案中应有备用设备和备用电源来保证供电的连续性。

此外，还需要根据变电所的实际情况设计合理的接地系统和避雷装置，提高变电所的抗击瞬时过电压和雷电击打能力。

综上所述，10kV变电所的受电方案是一个综合考虑各种因素的技术问题，既需要满足供电需求，又需要考虑设备的安全和可靠性。

上海迪士尼GC-3b项目送电方案编制：审核：批准：编制单位：南京华建工业设备安装检测调试有限公司编制日期2014.12.06印号：盖章受控__________________________________________________ 版本：第一版发布日期：2014.12.06目录一、工程概况二、受、送电前的准备三、受、送电程序四、1#变压器受电五、2#变压器受电六、3#变压器受电七、送电维护八、送电人员组织安排九、送电流程图1 工程概况上海迪士尼GC-3b项目，全场设12个高压配电站，2个动力配电泵房。

1. 此次送电我方负责的范围如下:1) 112变电所 10 kV房高压配电室高压母线受电；112配电室10kV9台高压开关柜受电;低压配电房 1~3#二台1600kVA和一台1250kVA油浸式变压器及低压进线柜低压母排受电。

2 受、送电前的准备：2.1 通讯：配电室的调度电话、联系电话畅通，并配备无线电对讲机。

2.2消防器材：配电室及变压器消防室消防器材到位，道路畅通。

2.3 安全防护、卫生：高低压柜前、后绝缘橡胶铺垫铺设完毕，围栏“禁止合闸”等标志已到位。

高、低压室、变压器室及电缆室清洁;高、低压室、变压器室照明已安装完毕，临时电源已拆除。

2.4 工、机具：设备生产厂家提供的开关操作工具齐全且已到位，高压配电室有的专用接地线、高压验电棒、绝缘鞋、绝缘手套、兆欧表、万用表已到位。

2.5 高压柜、低压柜调试完毕，调试报告整理完毕待交检；继电保护参数已按业主下达的数值整定完毕。

2.6 所有高压柜密封完备，高压断路器室内无灰尘、异物，确保洁净干燥。

2.7检查断路器、隔离开关设备传动部位是否连接可靠，操作机构是否卡滞；测量高、低压熔断管是否导通；2.8测量变压器、断路器、直流快速开关等设备的相间、断口以及对地的绝缘电阻，应符合标准规定或与试验报告显示数值相符；2.9测量所内电力电缆相间、对地的绝缘电阻，应符合标准规定或与试验报告显示数值相符；测量对地的绝缘电阻，应不小于2MΩ；2.10检查中性点接地的变压器，中性点接地应良好；2.11检查二次交流回路的试验端子，应连接良好；2.12检查各连接端子、焊接点、电缆头是否连接牢固，各电气设备上和柜内有无遗留的施工工具和材料等杂物；3 受、送电程序3.1 受、送电前检查。

正规私人借款合同样式1. 借款人信息•借款人姓名：•借款人身份证号码：•借款人联系方式：2. 出借人信息•出借人姓名：•出借人身份证号码：•出借人联系方式：3. 借款信息本借款合同以借款人向出借人借款为基础，具体借款信息如下：•借款金额：•借款利率：•借款期限：•还款方式：4. 借款时间本借款合同于年月日开始生效，借款人应在借款合同生效之日起7日内将借款金额支付至出借人指定的账户。

5. 还款义务•借款人应按照约定的还款方式和时间按时归还借款，确保借款本金和利息的全额偿还。

•如借款人逾期还款，借款人应按照出借人要求支付逾期利息，并承担由此产生的相关费用。

6. 利息计算•借款利率按照年化计算，利息计算公式如下所示：利息 = 借款金额 * 借款利率 * 借款期限7. 逾期罚息•如借款人逾期未按时还款，借款人应按照出借人要求支付逾期利息，逾期利息的计算公式如下所示：逾期利息 = 借款金额 * 逾期利率 * 逾期天数•逾期利率为借款利率的2倍。

8. 还款方式•借款人应在每个还款期限结束前，以银行转账或现金的形式向出借人还款，确保还款及时到账。

•还款账户信息如下：–银行名称：–开户行：–账户名：–账户号码：9. 合同终止本合同在以下情况下终止：•借款人还款完毕，包括本金和利息全部偿还；•出借人与借款人协商一致解除合同；•出借人或借款人发生死亡。

10. 法律适用和争议解决•本合同的签订、履行和解释适用中华人民共和国法律。

•如因本合同发生争议，双方应协商解决，协商不成的，提交有管辖权的人民法院进行处理。

11. 其他约定•本合同一式两份，借款人和出借人各持一份，具有同等法律效力。

•本合同自双方签署之日起生效，自然终止。

任何一方需变更合同内容时，应经过双方书面协商，并签署补充合同。

以上是正规私人借款合同的样式，借款人和出借人应在签订合同前仔细阅读并理解各条款内容，确保双方权益得到保障。

10kV倒送电方案（1）国电电力宁波穿山风电场10kV风场备用变受电方案浙江省火电建设公司国电电力宁波穿山风电场项目部2011年10月目录一、概述二、编制依据三、受电的范围四、受电冲击试验项目五、受电前应具备的基本条件六、受电前的检查及准备工作七、受电的步骤八、安全措施及注意事项九、组织分工一、概述国电宁波北仑穿山风电场项目工程，共安装了30台风电机组，其单机容量为1500kW、总装机容量45MW。

同时配备了一台35kV、160kVA干式变压器为风场的正常电源和一台10kV、160kVA干式变压器为风场的备用电源。

目前10kV风场备用变和场用400V开关柜的安装、调试已基本完成，已具备带电运行条件。

为检验10kV风场备用变及场用400V开关柜的安装、、调试质量，验证控制、保护、测量、自动装置及其回路的正确性，特编制此方案。

二、编制依据1、设计院提供的相关图纸与资料；2、设备制造厂提供的图纸、资料及调试大纲；3、GB50150-2006《电气装置安装工程电气设备交接试验标准》；4、《火力发电厂基本建设工程启动及竣工验收规程》；5、GB/T 14285-2006《继电保护和安全自动装置技术规程》。

三、受电的范围本次受电的范围为10kV风场备用变和场用400V开关柜的所有电气一、二次设备等。

1、10kV风场备用变及其附属设备；2、场用400V开关柜；3、所有的400V就地动力箱；4、直流系统及ATC UPS电源柜；5、相关的控制、保护、自动装置、远动监控以及测量回路等。

四、受电冲击试验项目1、10kV风场备用变；2、场用400V开关柜。

五、受电前应具备的基本条件1、35kV开关室土建工作已结束，门窗已完善；2、受电范围内电气设备安装、调试工作全部结束，并检查验收合格，具备投运条件；3、受电范围内道路畅通，通讯、空调、照明条件良好；4、受电范围内消防设施完善并经验收合格；5、受电相关设备现场运行标志正确、明显、齐全，符合规范要求；6、生产运行部门已做好运行准备工作；7、受电方案已经各有关方面讨论通过并获得批准；8、所有参加试验的人员经过技术交底并熟悉本方案。

煤销三元宋村煤业地面10KV变电站受电方案编制：审核：日期：2012年1月4日一、概述三元宋村煤业地面10KV变电站属新建变电站，本站设有10KV、0.4KV 共2个电压等级，10KV采用单母线分段接线，0.4KV采用单母线分段接线。

1、电气一次部分装有10KV进线柜2台（分别引自西白兔110KV站和店上镇110KV站）；10KV出线柜8台（即下井两回、地面生产两回、地面低压配电中心两回、主扇两回）；电容柜2台（即1#电容器、2#电容器），电容无功补偿装置2套，每套容量为1200Kvar；站变2台，每台容量为50KVA，供全站生产生活用电；PT、避雷器柜2台；分段联络柜1台，分段隔离柜1台。

共计18台高压柜。

2、电气二次部分装有公用屏1面（含综合测控装置1套，10KV PT测控及并列装置一套）；远动屏1面（含通讯管理机器、以太网交换机和GPS对时仪器）；小电流接地选线屏1面；交直流系统1套（含交流屏1面、直流屏1面、蓄电池柜1面）；无功补偿控制屏2面；共计8面屏。

另有微机五防系统模拟屏一套。

二、变电站受电组织机构组长：建忠副组长：西文成员：车安心、满堂、明、周伟、红卫、明星、徐国建、王怀亮、龙海电力建设施工队、建达电力工程建设监理项目监理部主操作：磊副操作：王栋监护：许永军三、受电前的准备工作1、变电所清洁，包括设备的清洁及检查，所有不相关的物品全部清除。

2、受电前对安全用具做好试验，并配备经检验合格的测量器具，备好消防灭火器材。

变电所配备好各类警示牌，容有：“禁止合闸，有人工作”、“高压危险、止步”等。

3、持有高压操作证的变电所值班人员提前到位，对现场投入运行的设备进行熟悉并模拟操作。

4、检查在调试期间柜所接的接地线是否已全部拆除，一次设备均处于冷备用状态，具备投入运行条件。

5、所有待投运设备的保护定值按继值通知单要求整定好，压板投退符合要求。

保护完成整组传动试验，保护工作正常，传动开关正常。

10KV受送电方案一、工程简介XXX工程由四个10KV高压配电室组成，分别为炼钢高压1#配电室，炼钢高压2#配电室，空压站高压配电室，循环水泵房高压配电室。

本工程由XXX工程技术有限公司设计，由XXX理有限公司担任现场监理。

本工程的四个高压配电室电气设置如下：每个高压室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。

每个高压配电室均为两路高压进线，高压进线均由厂内110KV高压变电所引入，1#和2#炼钢高压配电室每路为3×240的高压电缆3根并联，空压站高压配电室，循环水泵房高压配电室每路为3×240高压电力电缆一根。

每个10KV高压配电室内有50KVA所用变压器一台，提供高压配电室内的照明、直流屏充电和高压柜内交流用电。

每个高压配电室的I、II段两路高压柜经过母联用高压母线桥连接。

正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。

本次送电采用临时送电方案，使用VLV22-10KV 3×50mm2铝芯电缆，为1#进线柜带电，用母联柜联络二段进线。

空压站10KV电源引自厂内临电电杆上，循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端。

由于正式电缆已经引入高压配电室，在接入临时高压电缆前，应取下进线柜的正式电缆，将临时电缆接到1#高压进线柜的进线端子上，取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。

根据11月25日接点计划，本次仅送1#高配、空压站高配、循环水泵房高配。

送电顺序为11月22日18时：循环水泵房高配送电；11月23日18时：空压站高配送电；11月25日18时：炼钢1#高配送电。

然后再根据各个低配室的情况送至各低配室的变压器。

三个高压配电室的高压供电系统图及平面图见附图所示。

二、方案的编写依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。

10kv高压送电方案本次送电采用临时送电方案，使用VLV22-10KV 3×50mm2铝芯电缆，为1#进线柜带电，用母联柜联络二段进线。

空压站10KV电源引自厂内临电电杆上，循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端。

由于正式电缆已经引入高压配电室，在接入临时高压电缆前，应取下进线柜的正式电缆，将临时电缆接到1#高压进线柜的进线端子上，取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。

根据11月25日接点计划，本次仅送1#高配、空压站高配、循环水泵房高配。

送电顺序为11月22日18时：循环水泵房高配送电；11月23日18时：空压站高配送电；11月25日18时：炼钢1#高配送电。

然后再根据各个低配室的情况送至各低配室的变压器。

三个高压配电室的高压供电系统图及平面图见附图所示。

一、方案的编写依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。

1、XXX工程技术有限公司设计院设计的1#高配、空压站高配、循环水泵房高配施工图纸和系统图。

2、有关规程及交接验收规范:《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程高压电器施工及验收规范》 GBJ147-90《电气装置安装工程低压电气施工及验收规范》 GB50254-96《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-96《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148-90《电气装置安装工程电气设备交接验收标准》 GB50150-913、1#高配、空压站高配、循环水泵房高配电气设备制造图纸。

4、设备厂家所附带的技术文件资料。

5、有关的电气试验，运行安全操作规程。

6、XXX集团公司《质量保证手册》、《质量体系文件》及支撑性文件。

二、送电前的准备工作1、电气试验（1）主要试验设备名称2500V-5000V高压绝缘电阻测试仪，交流耐压试验设备，直流高压试验器，继电器综合测试仪，放电棒，标准电压表，使用经过试验合格的高压绝缘鞋，高压绝缘手套，防护眼镜。

蒲城70万吨/年煤制烯烃项目脱硫脱硝10KV高压配电装置受电方案编制：审核：批准：年月日目录一、工程概况-----------------------------------------------------------3二、受电前的准备及受电程序--------------------------------------3三、质量保证措施-----------------------------------------------------5四、安全保护措施-----------------------------------------------------6五、人员安排及联络方式--------------------------------------------7六、重大危险源预知及措施--------------------------------------------7一、工程概况蒲城70万吨/年煤制烯烃项目脱硫脱硝变电所10KV高压配电装置，共有两路10KV电源，来自302G锅炉及空分变电站。

高压盘柜20面，其中Ⅰ、Ⅱ段母线进线电源柜共计2面，母联和隔离柜各1面，全过电压限制装置柜2面，变压器柜8面（2面备用），电动机柜6面（2面备用）。

母线两路受电可并联运行，正常运行时母联开关处于分断状态，当Ⅰ段受电或Ⅱ段受电，其中Ⅰ段发生故障时母联开关可自动或手动投入。

变电所继电保护采用微机综合自动化保护装置，每个回路设独立的保护功能。

二、受电前的准备（A）受电前准备：1、技术保证：a: 提交GB50150—2006所规定的高压操作项目的相关受电设备检验记录（见附件）。

b: 所有设备的二次线路应检查正确无误，与图纸或变更相符。

c: 所有设备动作情况应符合设计要求并动作正常。

d: 所有继电保护的定值由设计院确定设置。

e: 直流供电系统调试完，并投入正常运行。

f: 电气监控系统、五防系统及电气视频系统由厂家调试完毕。

目录一、编制说明 (2)二、编制依据 (2)三、工程概况 (3)3.1 系统的运行方式 (3)3.2 受、送电范围 (4)四、受送电前准备 (4)五、受电前检查工作 (5)5.1 高压系统检查 (5)5.2 变压器的检查 (7)5.3 低压柜的检查 (7)5.4 施工及试验数据的检查 (7)5.5 受电前绝缘检查 (8)5.6 受电前的模拟空投试验 (8)5.7 试验后的清理工作 (11)六、受、送电步骤 (12)6.1 10KV I 段母线受电 (12)6.2 0.4KVⅠ、Ⅱ段母线受电 (16)6.3 所内用电设备送电 (18)七、施工安全措施： (19)八、机具设备计划 (20)九、受电过程中意外事故处理和事故原因分析： (20)十、事故应急救援预案 (24)10.1事故风险分析 (24)10.2应急工作职责 (25)10.3现场应急处置措施 (27)10.4注意事项 (29)附件一：倒闸操作票 (31)一、编制说明本施工技术方案针对XXXXXXX变电所受、送电而编制。

本装置变电所一层为低压配电室、低压变频器室，二层为电缆夹层、三层为高压配电室、高压电容器室、高压变频器室以及挤出机专用高压室，目前本装置变配电室已具备受电条件，为确保一次受电成功，特拟定此受电方案。
