PLC控制系统的硬件设计

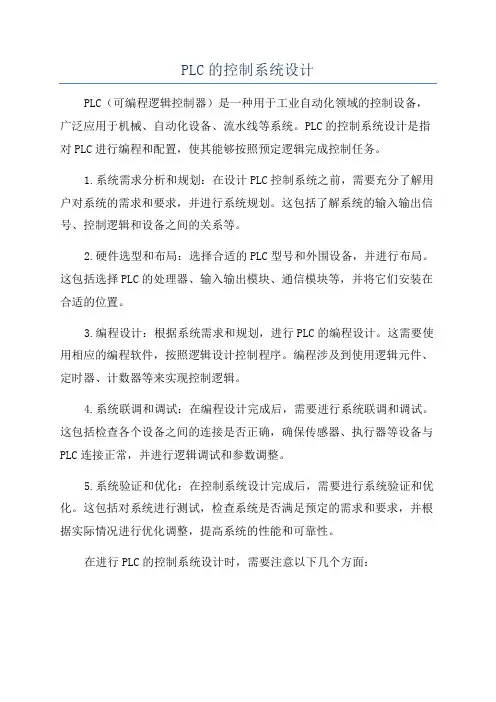

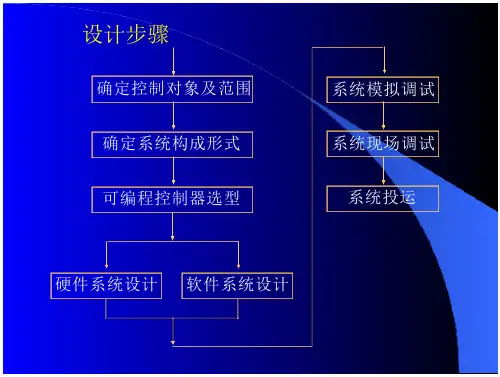

PLC的控制系统设计PLC（可编程逻辑控制器）是一种用于工业自动化领域的控制设备，广泛应用于机械、自动化设备、流水线等系统。

PLC的控制系统设计是指对PLC进行编程和配置，使其能够按照预定逻辑完成控制任务。

1.系统需求分析和规划：在设计PLC控制系统之前，需要充分了解用户对系统的需求和要求，并进行系统规划。

这包括了解系统的输入输出信号、控制逻辑和设备之间的关系等。

2.硬件选型和布局：选择合适的PLC型号和外围设备，并进行布局。

这包括选择PLC的处理器、输入输出模块、通信模块等，并将它们安装在合适的位置。

3.编程设计：根据系统需求和规划，进行PLC的编程设计。

这需要使用相应的编程软件，按照逻辑设计控制程序。

编程涉及到使用逻辑元件、定时器、计数器等来实现控制逻辑。

4.系统联调和调试：在编程设计完成后，需要进行系统联调和调试。

这包括检查各个设备之间的连接是否正确，确保传感器、执行器等设备与PLC连接正常，并进行逻辑调试和参数调整。

5.系统验证和优化：在控制系统设计完成后，需要进行系统验证和优化。

这包括对系统进行测试，检查系统是否满足预定的需求和要求，并根据实际情况进行优化调整，提高系统的性能和可靠性。

在进行PLC的控制系统设计时，需要注意以下几个方面：1.接口设计：PLC的控制系统需要与其他设备或系统进行通信，因此需要考虑系统的接口设计。

这包括选择合适的通信方式、协议和接口标准，并考虑通信的速度、稳定性和可靠性。

2.安全设计：在PLC的控制系统设计中，安全性是一个重要的考虑因素。

需要考虑采取一些安全措施，例如设置密码访问控制、故障诊断和报警功能等，以确保系统的安全性和可靠性。

3.灵活性设计：在PLC的控制系统设计中，需要考虑系统的灵活性和可扩展性。

这意味着在设计中要考虑到未来可能的需求变化，并留有余地进行系统的扩展和升级。

4.性能优化：在控制系统的设计中，需要考虑系统的性能并进行优化。

这包括减少系统响应时间、提高系统的稳定性和可靠性，以及降低能耗等，以满足用户的需求和要求。

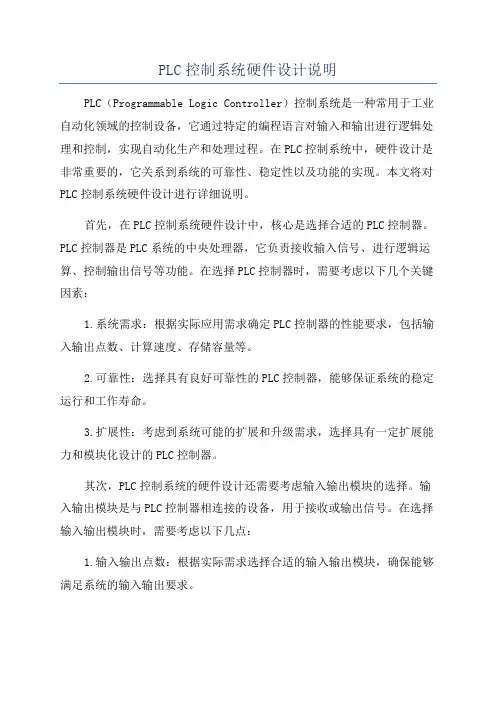

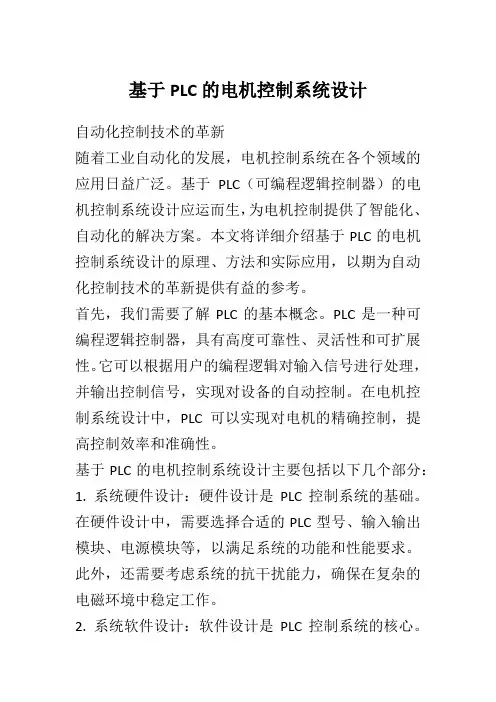

PLC控制系统硬件设计说明PLC（Programmable Logic Controller）控制系统是一种常用于工业自动化领域的控制设备，它通过特定的编程语言对输入和输出进行逻辑处理和控制，实现自动化生产和处理过程。

在PLC控制系统中，硬件设计是非常重要的，它关系到系统的可靠性、稳定性以及功能的实现。

本文将对PLC控制系统硬件设计进行详细说明。

首先，在PLC控制系统硬件设计中，核心是选择合适的PLC控制器。

PLC控制器是PLC系统的中央处理器，它负责接收输入信号、进行逻辑运算、控制输出信号等功能。

在选择PLC控制器时，需要考虑以下几个关键因素：1.系统需求：根据实际应用需求确定PLC控制器的性能要求，包括输入输出点数、计算速度、存储容量等。

2.可靠性：选择具有良好可靠性的PLC控制器，能够保证系统的稳定运行和工作寿命。

3.扩展性：考虑到系统可能的扩展和升级需求，选择具有一定扩展能力和模块化设计的PLC控制器。

其次，PLC控制系统的硬件设计还需要考虑输入输出模块的选择。

输入输出模块是与PLC控制器相连接的设备，用于接收或输出信号。

在选择输入输出模块时，需要考虑以下几点：1.输入输出点数：根据实际需求选择合适的输入输出模块，确保能够满足系统的输入输出要求。

2.通信接口：考虑通信方式和协议，选择与PLC控制器兼容的输入输出模块。

3.扩展性：选择具有一定扩展能力的输入输出模块，以便满足系统的扩展需求。

此外，PLC控制系统的硬件设计还需要考虑电源供应和接线方式。

电源供应是保证PLC控制系统稳定运行的基础，应该保证电源的稳定性和可靠性。

接线方式则需要根据实际工作环境和接线布置来确定，通常采用绝缘型接线盒或者由专门承载PLC控制系统的设备柜提供接线空间。

最后，PLC控制系统的硬件设计还需要考虑各种保护和检测电路的设计。

保护电路用于保护PLC控制系统免受电源波动、短路、过载等故障的影响，可以采取电源电压稳压电路、过流保护电路等设计。

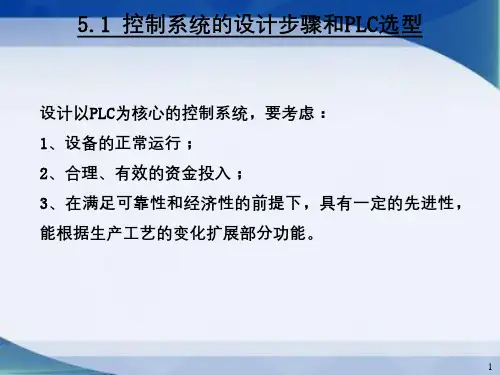

简述可编程控制器控制系统的设计步骤
可编程控制器（PLC）控制系统的设计步骤如下：
1. 确定系统要求：收集用户对控制系统的功能、性能和可靠性要求，并确定系统的输入、输出和操作模块的类型和数量。

2. 制定硬件配置：根据系统要求，选定PLC主机、I/O模块、
通信模块和其他必要的外围设备。

设计电源系统、信号调理电路及接线等。

3. 确定软件结构：根据系统要求，设计PLC程序的结构，包
括输入和输出模块的配置、逻辑控制、数据处理和通信功能等。

4. 开发PLC程序：根据软件结构，编写PLC程序，包括输入
和输出的连接、逻辑控制的设计、数据处理的算法和通信功能的设置等。

5. 联调测试：将开发好的PLC程序下载到PLC主机中，与实
际的硬件连接起来，进行联调测试。

对输入和输出进行检查，验证系统的功能和性能。

6. 调试和优化：根据联调测试的结果，调试PLC程序并优化
系统的性能。

解决可能出现的问题，确保系统正常运行。

7. 文档编制：编写控制系统的设计文档和用户手册，包括系统框图、PLC程序说明、操作说明和维护手册等。

8. 安装和调试：按照设计文档和用户手册，进行控制系统的安装和调试。

确保系统按照设计要求进行安装，并满足用户的需求。

9. 系统运行和维护：控制系统正常运行后，进行系统的运行和维护工作。

定期检查系统的运行状态，及时处理故障，保证系统的可靠性和稳定性。

以上是可编程控制器控制系统设计的一般步骤，具体的设计步骤和流程可能会根据不同的项目和要求有所差异。

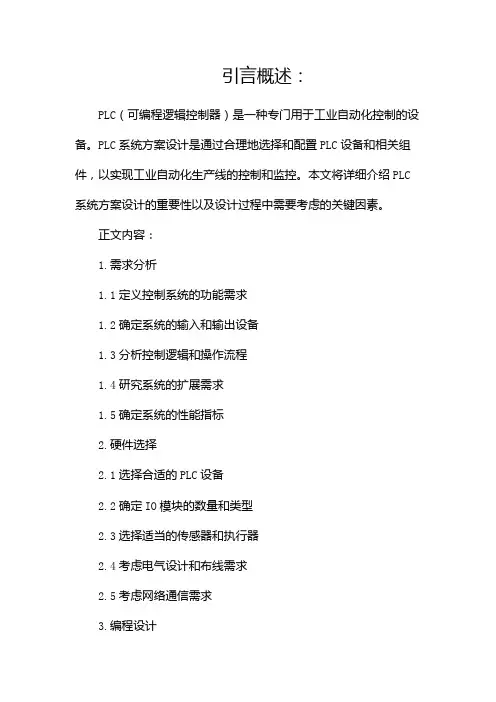

引言概述：PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的设备。

PLC系统方案设计是通过合理地选择和配置PLC设备和相关组件，以实现工业自动化生产线的控制和监控。

本文将详细介绍PLC 系统方案设计的重要性以及设计过程中需要考虑的关键因素。

正文内容：1.需求分析1.1定义控制系统的功能需求1.2确定系统的输入和输出设备1.3分析控制逻辑和操作流程1.4研究系统的扩展需求1.5确定系统的性能指标2.硬件选择2.1选择合适的PLC设备2.2确定IO模块的数量和类型2.3选择适当的传感器和执行器2.4考虑电气设计和布线需求2.5考虑网络通信需求3.编程设计3.1确定程序的功能模块3.2制定程序的框架和结构3.3编写程序的逻辑代码3.4进行单元测试和调试3.5优化程序的性能和可靠性4.界面设计4.1确定用户界面的需求4.2设计界面的布局和样式4.3添加合适的控件和图形元素4.4完善界面的交互和反馈机制4.5进行用户界面的测试和调整5.测试和调试5.1确定测试方案和测试用例5.2进行系统的功能测试5.3进行系统的性能测试5.4进行系统的可靠性测试5.5对系统进行调试和优化总结：PLC系统方案设计是一个复杂而关键的过程，需要考虑多个因素来确保系统的稳定性、可靠性和性能。

通过进行需求分析、硬件选择、编程设计、界面设计以及测试和调试，可以制定出适合特定工业自动化场景的PLC系统方案。

正确的方案设计能够提高生产线的效率，减少故障率，提高产品质量，降低生产成本，从而使企业在市场竞争中处于有利位置。

因此，在进行PLC系统方案设计时，需要充分考虑每个环节的要求，并依据实际情况进行合理的决策。

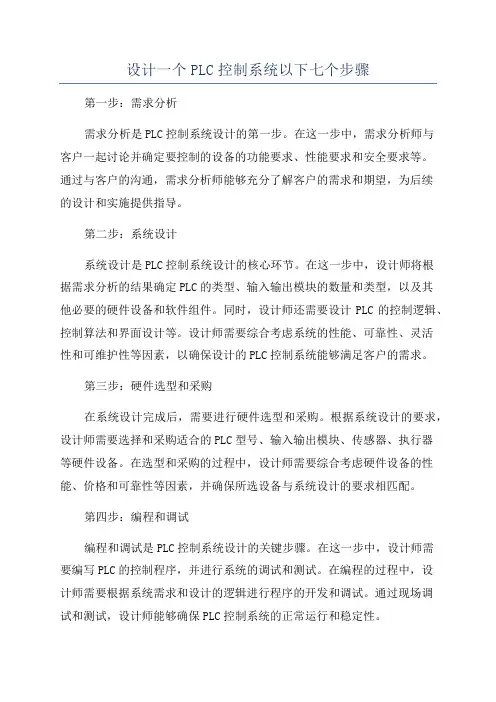

设计一个PLC控制系统以下七个步骤第一步：需求分析需求分析是PLC控制系统设计的第一步。

在这一步中，需求分析师与客户一起讨论并确定要控制的设备的功能要求、性能要求和安全要求等。

通过与客户的沟通，需求分析师能够充分了解客户的需求和期望，为后续的设计和实施提供指导。

第二步：系统设计系统设计是PLC控制系统设计的核心环节。

在这一步中，设计师将根据需求分析的结果确定PLC的类型、输入输出模块的数量和类型，以及其他必要的硬件设备和软件组件。

同时，设计师还需要设计PLC的控制逻辑、控制算法和界面设计等。

设计师需要综合考虑系统的性能、可靠性、灵活性和可维护性等因素，以确保设计的PLC控制系统能够满足客户的需求。

第三步：硬件选型和采购在系统设计完成后，需要进行硬件选型和采购。

根据系统设计的要求，设计师需要选择和采购适合的PLC型号、输入输出模块、传感器、执行器等硬件设备。

在选型和采购的过程中，设计师需要综合考虑硬件设备的性能、价格和可靠性等因素，并确保所选设备与系统设计的要求相匹配。

第四步：编程和调试编程和调试是PLC控制系统设计的关键步骤。

在这一步中，设计师需要编写PLC的控制程序，并进行系统的调试和测试。

在编程的过程中，设计师需要根据系统需求和设计的逻辑进行程序的开发和调试。

通过现场调试和测试，设计师能够确保PLC控制系统的正常运行和稳定性。

第五步：系统集成和安装系统集成和安装是PLC控制系统设计的重要环节。

在这一步中，设计师需要将硬件设备和软件程序进行整合，并进行系统的集成和安装。

在安装过程中，设计师需要按照设计的要求进行正确的接线和布线等工作。

通过系统的集成和安装，设计师能够完成PLC控制系统的组装和调试工作。

第六步：运行和维护运行和维护是PLC控制系统的重要阶段。

在这一步中，设计师需要进行系统的运行和维护。

在运行过程中，设计师需要监控系统的运行状态，并进行故障诊断和维修等工作。

通过系统的运行和维护，设计师能够确保PLC控制系统的正常运行和稳定性。

PLC控制系统的硬件设计和软件设计plc控制系统设计包括硬件设计和软件设计。

1.PLC控制系统的硬件设计硬件设计是PLC控制系统的至关重要的一个环节，这关系着PLC控制系统运行的可靠性、安全性、稳定性。

主要包括输入和输出电路两部分。

(1)PLC控制系统的输入电路设计。

PLC供电电源一般为AC85-240V，适应电源范围较宽，但为了抗干扰，应加装电源净化元件(如电源滤波器、1：1隔离变压器等);隔离变压器也可以采用双隔离技术，即变压器的初、次级线圈屏蔽层与初级电气中性点接大地，次级线圈屏蔽层接PLC输入电路的地，以减小高低频脉冲干扰。

PLC输入电路电源一般应采用DC24V,同时其带负载时要注意容量，并作好防短路措施，这对系统供电安全和PLC 安全至关重要，因为该电源的过载或短路都将影响PLC的运行，一般选用电源的容量为输入电路功率的两倍，PLC输入电路电源支路加装适宜的熔丝，防止短路。

(2)PLC控制系统的输出电路设计。

依据生产工艺要求，各种指示灯、变频器/数字直流调速器的启动结束应采用晶体管输出，它适应于高频动作，并且响应时间短;如果PLC系统输出频率为每分钟6次以下，应首选继电器输出，采用这种方法，输出电路的设计简单，抗干扰和带负载能力强。

如果PLC输出带电磁线圈等感性负载，负载断电时会对PLC的输出造成浪涌电流的冲击，为此，对直流感性负载应在其旁边并接续流二极管，对交流感性负载应并接浪涌吸收电路，可有效保护PLC。

当PLC扫描频率为10次/min以下时，既可以采用继电器输出方式，也可以采用PLC输出驱动中间继电器或者固态继电器(SSR)，再驱动负载。

对于两个重要输出量，不仅在PLC内部互锁，建议在PLC外部也开展硬件上的互锁，以加强PLC系统运行的安全性、可靠性。

对于常见的AC220V交流开关类负载，例如交流接触器、电磁阀等，应该通过DC24V微小型中间继电器驱动，防止PLC的DO接点直接驱动，尽管PLC手册标称具有AC220V 交流开关类负载驱动能力。

PLC的控制系统设计PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业控制的计算机硬件设备，它可以通过编程来自动控制机械设备或生产过程，广泛应用于制造业、自动化工程和建筑领域等。

1.确定系统需求：首先需要明确所需的控制功能和性能指标。

这包括控制的精度要求、输出信号类型和数量、输入信号类型和数量、通信接口要求、安全要求等。

只有明确了需求，才能更好地进行系统设计。

2.确定逻辑结构：PLC的控制系统需要根据具体的工业过程或设备的逻辑关系来设计合适的控制逻辑结构。

通过分析输入信号和输出信号之间的逻辑关系，确定适当的控制算法和指令。

3.编写程序：根据确定的逻辑结构，编写PLC的程序。

PLC控制程序主要包括输入信号采集、信号处理、控制算法、输出信号控制等。

4.选择合适的输入输出设备：根据系统需求和控制逻辑的要求，选择合适的输入输出设备。

输入设备可以包括传感器、开关、按钮等，输出设备可以包括电磁阀、电机、显示屏等。

根据不同的应用需求，选择适当的设备类型和规格。

5.进行系统集成：将PLC系统与其他设备进行连接和集成。

通过合适的通信接口和协议，实现与其他设备的数据交换和控制。

6.调试和优化：在完成系统集成后，进行系统的调试和优化。

通过模拟各种操作和异常情况，检查系统的性能和稳定性。

根据实际应用情况，对系统进行调整和优化，以达到最佳的控制效果。

在PLC控制系统设计过程中，需要充分考虑安全性、稳定性、可靠性和可扩展性等因素。

合理的设计可以提高系统的运行效率和生产效益，降低故障率和维护成本。

总结起来，PLC的控制系统设计是一个综合性的工程项目，需要从需求确定、逻辑结构设计、程序编写、设备选择、系统集成、调试优化等多个方面进行考虑和实施。

不同的应用场景和需求需要采用不同的设计方法和技术手段，以达到满足实际应用需求的控制效果和性能要求。
