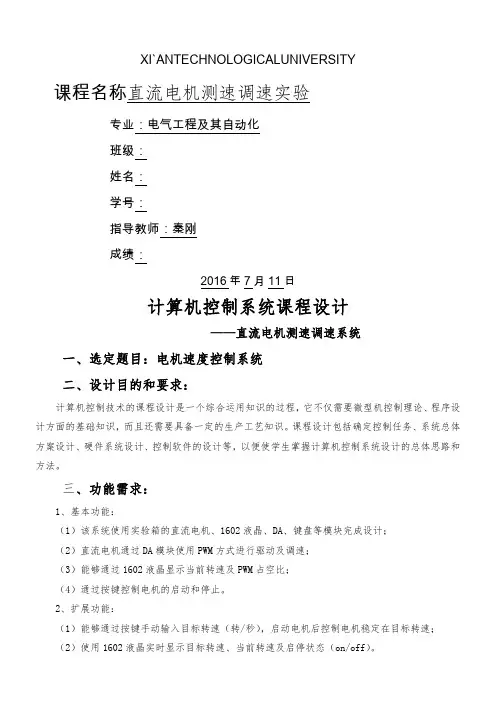

XI`AN TECHNOLOGICAL UNIVERSITY课程名称直流电机测速调速实验专业：电气工程及其自动化班级：姓名：学号：指导教师：秦刚成绩：2016 年 7 月 11日计算机控制系统课程设计——直流电机测速调速系统一、选定题目：电机速度控制系统二、设计目的和要求：计算机控制技术的课程设计是一个综合运用知识的过程，它不仅需要微型机控制理论、程序设计方面的基础知识，而且还需要具备一定的生产工艺知识。
课程设计包括确定控制任务、系统总体方案设计、硬件系统设计、控制软件的设计等，以便使学生掌握计算机控制系统设计的总体思路和方法。
三、功能需求：1、基本功能：（1）该系统使用实验箱的直流电机、1602液晶、DA、键盘等模块完成设计；（2）直流电机通过DA模块使用PWM方式进行驱动及调速；（3）能够通过1602液晶显示当前转速及PWM占空比；（4）通过按键控制电机的启动和停止。
2、扩展功能：（1）能够通过按键手动输入目标转速（转/秒），启动电机后控制电机稳定在目标转速；（2）使用1602液晶实时显示目标转速、当前转速及启停状态（on/off）。
四、实验思路：本直流电机调速系统以单片机系统为依托，根据PWM调速的基本原理，控制电动机的转速为依据，实现对直流电动机的调速，并通过单片机控制速度的变化。
本设计的直流电机调速系统主要是由硬件和软件两大部分组成。
硬件部分是前提，是整个系统执行的基础，它主要为软件提供程序运行的平台。
而软件部分，是对硬件端口所体现的信号，加以采集、分析、处理，最终实现控制器所要实现的各项功能，达到控制器自动对电机速度的有效控制。
用51来产生PWM波就必须要用软件编程的方法来模拟。
方法大概可以分为软件延时和定时器产生两种方法。
本次课程设计我们采用定时器产生PWM方波。
定时器产生PWM:这种方法利用了定时器溢出中断，在中断服务程序改变电平的高低，在程序较复杂、多操作时仍能输出较准确的pwm波形。
五、实验设备：单片机开发实验仪一台；AT89C51；LCD1602；DA数模转换；按键；光电开关六、实验原理：1、硬件框图：硬件部分主要由电位器、模数转换模块、 51单片机、显示模块、驱动电路和无刷直流电机组成。
其功能框图如下：2、硬件介绍：1)1602液晶显示模块电路1602C字符型液晶：CS：片选信号，低电平有效；RS：选择读写的是指令或数据，L：指令，H：为数据。
RW：读写控制端，L：写操作，H：读操作。
12864J图形点阵液晶：CS：片选信号，低电平有效；CS1/2：左右半屏使能选择，H：左半屏，L：右半屏；RS：选择读写的是指令或数据，L：指令，H：为数据。
RW：读写控制端，L：写操作，H：读操作。
12864M图形点阵液晶：JP6的16脚是空脚，JP6的15脚是PSB：PSB接高电平，CPU与液晶使用并行接口连接，连接方法与12864J完全相同；PSB接低电平，CPU与液晶使用串行接口连接，此时，RS、RW、E与CPU的I/O管脚相连（STAR ES59PA才有该功能）。
(1602C字符型液晶)（12864J图形点阵液晶）2）DAC0832数模转换CS：片选，低有效；OUT：转换电压输出；OUT1：经功放电路的电压输出；电位器W5：调整基准电压。
3）发光管、按键、开关A12345678JP8012345678910KR124 S21S22S23S24S25S26S27S28VCCK5K6K7K8B8550Q44.7KR28VCCREV1234GP2S05OP1330R164.7K R2012JP4470R8DS4VCC12SN74LS14NU7A34SN74LS14NU7BM直流电机CTRLDS8DS9DS10330R19330R17330R18LIGHT3、软件设计主程序设计：主程序是一个循环程序，其主要思路是，先设定好速度初始值，这个初始值与测速电路送来的值相比较得到一个误差值，然后用PID增量式算法输出控制系数给PWM发生电路改变波形的占空比，进而控制电机的转速。
主程序流程图如下：五、实验总结：计算机控制技术的课程设计相比硬件的课程设计，简直难了不止一个档次，作为主要的编程人员，当我实际要去控制一个物体的时候，我才知道自己以前学的知识有多么的不牢固，不过真真正正的去做一个实物控制程序的时候，才能真切的体会到以前书本上学的知识是如何运用到实际的，我基本上可以说是为了应付考试勉勉强强学了一些，这次实际做到项目设计后，才理解其真正的含义。
还有本次项目，我们采用了LCD显示屏作为显示单元，比LED数码管复杂，LCD液晶显示屏这也是以前没有运用到过的，所以总体来说，这次课程设计带给我的不仅仅是旧知识的复习，还有新的探索。
本课程设计得以完成，首先要感谢秦刚老师，因为课程设计在他的悉心指导下才能顺利完成。
他渊博的专业知识，严谨的治学态度，精益求精的工作作风，诲人不倦的高尚师德，严以律己、宽以待人的崇高风范、朴实无华、平易近人的人格魅力对我的影响非常深远。
本设计从选题到完成，每一部步是在老师的指导下完成的，倾注了老师大量的心血。
通过此次的课程设计，我学到了很多知识，跨越了传统方式下的教与学的体制束缚，在课程设计的写作过程中，通过查资料和搜集有关的文献，培养了自学能力和动手能力。
并且由原先的被动的接受知识转换为主动的寻求知识，这可以说是学习方法上的一个很大的突破。
在以往的传统学习模式下，我们学会了如何将学到的知识转化为自己的东西，学会了怎么更好地处理知识和实践相结合的问题。
在课程设计的写作过程中也学到了做任何事情所要的态度和心态，对于发展过程中出现的任何问题和偏差都不要轻视，，要通过正确的途径去解决，在做事情的过程中要有耐心和毅力，不要一遇到困难就打退堂鼓，只要坚持下去就可以找到思路去解决问题的。
再次感谢给我鼓励的老师、同学和朋友，谢谢！！六、附件：程序#include<reg52.h>#include<math.h>/*******************以下硬件连线设置**************/sbit key0=P1^0; //占空比（设定值）增按键；且rev接int0sbit key1=P1^1; //占空比（设定值）减按键sbit power = P1^7; //启停按键sbit auto_run=P1^5; //自动运行按键sbit set=P1^4; //set按键sbit left=P1^2; //左移光标sbit right=P1^3; //右移光标sbit LCD_RS=P3^0; //1602的RSsbit LCD_RW=P3^1; //1602的RWsbit sys_data=P3^4; //继电器控制脚，用于切换DA功率输出方向（电机or加热电阻）xdata unsigned char dac0832_addr _at_ 0xd000;//DA的地址xdata unsigned char LCD_DATA _at_ 0x8000;//LCD1602的地址/*******************以下为系统的状态量设置**************/bit rps_triger=0; //转速（温度）刷新显示控制，1为需要刷新显示，0为不需要刷新显示bit scale_triger=0; //占空比刷新显示控制bit power_triger=0; //电源指示刷新显示控制bit power_data=0; //电源状态，0为关断，1为运行bit set_triger=0; //设置状态，0为正常运行，1为设置模式bit auto_triger=0; //auto（自动调整）状态，0为正常模式，1为自动调整模式bit auto_triger_triger=0; //auto标志刷新显示控制，当auto 状态被被改变时才需刷新显示/*******************以下为系统的数据量*****************/char set_data=0; //设置模式下设置的是第几位，0～3（转速设定为4位），0～2（温度设定为3位）unsigned int scale=10; //占空比数据（2倍关系，可以控制到0.5%），初值为5%unsigned int rps=0; //转速计数变量unsigned int rps1=0; //目标值变量unsigned int rps_data=0; //转速值unsigned int time=0; //每秒计数变量（计数周期为250u秒，故4000次为1秒）unsigned int time2=0; //检测插值计数变量（0.05秒检测1次，实时调整比例系数）unsigned int time3=0; //比例系数控制（若当前值和目标值差值值大，则调整迅速，反之则缓慢调整）unsigned char time_scale=0; //占空比总周期计数变量，一个周期200次，可以精确到0.5%unsigned int time_check[4]={1000,3000,6000,10000};//转速调整时间系数表格unsigned char check=0; //检测周期等级，分为0～4共5个等级，0为极小时间系数，4为稳定不变void _nop_(void);/*******************延时函数*****************/void delay(int a){while(a--);}/*******************外部中断初始化*****************/ void init_int0(){IT0=1;EX0=1;EA=1;}/*******************计数器0初始化*****************/ void T0_init(){TMOD = 0x01;TH0 = 0xff; //计数周期为250u秒TL0 = 0x1a;ET0=1;EA=1;TR0=1;}/*******************LCD1602相关函数*****************/ void LCD_write_com(unsigned char com){LCD_RS=0;LCD_RW=0;LCD_DATA=com;delay(80);}void LCD_write_data(unsigned char dat){LCD_RS=1;LCD_RW=0;LCD_DATA=dat;delay(80);}/*************LCD1602在电机调速系统下的初始化函数*************/ void LCD_init(void){LCD_write_com(0x38);LCD_write_com(0x0c);LCD_write_com(0x06);LCD_write_com(0x01);LCD_write_com(0x80);LCD_write_data('R');LCD_write_data('P');LCD_write_data('M');LCD_write_com(0x88);LCD_write_data('S');LCD_write_data('e');LCD_write_data('t');LCD_write_com(0xc8);LCD_write_data('R');LCD_write_com(0xcd);LCD_write_data('.');LCD_write_com(0xcf);LCD_write_data('%');LCD_write_com(0x8b);LCD_write_data(rps1/1000+0x30);LCD_write_data(rps1%1000/100+0x30);LCD_write_data(rps1%100/10+0x30);LCD_write_data(rps1%10+0x30);}/***************光标闪烁开***************/ void flash_on(void){LCD_write_com(0x0f);}/***************光标闪烁关***************/ void flash_off(void){LCD_write_com(0x0c);}/************显示当前转速或温度**************/ void display_rps(void){flash_off();LCD_write_com(0x80);LCD_write_data('R');LCD_write_data('P');LCD_write_data('M');LCD_write_data(rps_data/1000+0x30);LCD_write_data(rps_data%1000/100+0x30);LCD_write_data(rps_data%100/10+0x30);LCD_write_data(rps_data%10+0x30);rps_triger=0;}/************显示当前占空比**************/ void display_scale(void){flash_off();LCD_write_com(0xcb);LCD_write_data(scale/2/10+0x30);LCD_write_data(scale/2%10+0x30);LCD_write_com(0xce);LCD_write_data(scale%2*5+0x30);scale_triger=0;}/************显示auto模式的状态**************/ void display_auto(void){flash_off();if(auto_triger==1){LCD_write_com(0xc3);LCD_write_data('a');LCD_write_data('u');LCD_write_data('t');LCD_write_data('o');}else{LCD_write_com(0xc3);LCD_write_data(' ');LCD_write_data(' ');LCD_write_data(' ');LCD_write_data(' ');}auto_triger_triger=0;}/************显示power的状态（on或off）*************/ void display_power(void){flash_off();LCD_write_com(0xc0);if(power_data==0){LCD_write_data('o');LCD_write_data('f');LCD_write_data('f');power_triger=0;auto_triger=0;}else{LCD_write_data('o');LCD_write_data('n');LCD_write_data(' ');power_triger=0;auto_triger=0;}}/************调整输出占空比函数**************/void check_rps(void){if(power_data==0) return;if(rps1<rps_data){scale--;if(scale<=1) scale=1;}else if(rps1>rps_data){scale++;if(scale>=199) scale=199;}scale_triger=1;}/************显示电机调速系统下set模式函数**************/void display_set(void){switch(set_data){case0:flash_on();LCD_write_com(0x8b);LCD_write_data(rps1/1000+0x30);LCD_w rite_com(0x8b);delay(1000);break;case1:flash_on();LCD_write_com(0x8c);LCD_write_data(rps1%1000/100+0x30);L CD_write_com(0x8c);delay(1000);break;case2:flash_on();LCD_write_com(0x8d);LCD_write_data(rps1%100/10+0x30);LCD _write_com(0x8d);delay(1000);break;case3:flash_on();LCD_write_com(0x8e);LCD_write_data(rps1%10+0x30);LCD_wri te_com(0x8e);delay(1000);break;default:flash_off();break;}}/************以下为各个按键的函数**************//************power电源键**************/void fn_power(){if(power==1) return;else{delay(20); //按键去抖if(power==0){while(power!=1);power_data=~power_data;power_triger=1;set_triger=0;auto_triger_triger=1;}else return;}}/************自动调整模式键**************/void fn_auto(){if(auto_run==1) return;else{delay(20); //按键去抖if(auto_run==0){while(auto_run!=1);if(power_data==0) auto_triger=0;else auto_triger=~auto_triger;auto_triger_triger=1;set_triger=0;}else return;}}/************set设置模式键**************/ void fn_set(){if(set==1) return;else{delay(20); //按键去抖if(set==0){while(set!=1);set_triger=~set_triger;auto_triger=0;auto_triger_triger=1;}else return;}}/************减键（set模式为调整目标值，运行模式调整占空比）**************/void fn_key0(){if(key0==1) return;else{delay(20); //按键去抖if(key0==0){while(key0!=1);if(set_triger==1){switch(set_data){case 0:if(rps1/1000>=1) rps1=rps1-1000; break;case 1:if(rps1%1000/100>=1) rps1=rps1-100; break;case 2:if(rps1%100/10>=1) rps1=rps1-10; break;case 3:if(rps1%10>=1) rps1=rps1-1; break;}}else{if(scale<=1) scale=1;else scale--;scale_triger=1;}}else return;}}/************加键（set模式为调整目标值，运行模式调整占空比）**************/void fn_key1(){if(key1==1) return;else{delay(20); //按键去抖if(key1==0){while(key1!=1);if(set_triger==1){switch(set_data){case 0:if(rps1/1000<9) rps1=rps1+1000; break;case 1:if(rps1%1000/100<9) rps1=rps1+100; break;case 2:if(rps1%100/10<9) rps1=rps1+10; break;case 3:if(rps1%10<9) rps1=rps1+1; break;}}else{if(scale>=199) scale=199;else scale++;scale_triger=1;}}else return;}}/************光标左移键（set模式下有效）**************/ void fn_left(){if(left==1) return;else{delay(20); //按键去抖if(left==0){while(left!=1);if(set_triger==1){if(set_data>=3) set_data=3;else set_data++;}else return;}else return;}}/************光标右移键（set模式下有效）**************/ void fn_right(){if(right==1) return;else{delay(20); //按键去抖if(right==0){while(right!=1);if(set_triger==1){if(set_data<=0) set_data=0;else set_data--;}else return;}else return;}}/************转数计数（外部中断0）**************/void int0() interrupt 0 //外部中断0处理程序{rps++; //对转数计数器进行累加计数}/****************定时器0中断服务函数*****************/void timer0(void) interrupt 1{unsigned int t;TH0 = 0xff; //重新装载计时常数TL0 = 0x1a;if(time_scale>=200) time_scale=0; //占空比计数控制if(time>=4000) //如果计满1秒，计秒变量归零，并将rps 的转数数据送到转速（温度）数据变量中保存{time=0;time_scale=0;if(sys_data==1) rps_data=rps*60/4; //在电机调速模式下：每转有4个脉冲，所以除以4rps=0; //rps归零rps_triger=1; //rps显示开关有效if(check==4) //跳出稳态的判断{if(sys_data==1){if(abs(rps_data-rps1)>80) check=1;//如果在电机调速系统下，跳出稳态的条件是转速差超过80rpm}}}else{time_scale++;time++; //如果没计满1秒，则继续计数}if(power_data==1) //PWM信号输出{if(time_scale<=scale) dac0832_addr=0xff;//PWM信号输出else dac0832_addr=0x00; //PWM信号输出}else dac0832_addr=0x00; //PWM信号输出if(time2>=200) //数据差值检测，0.5秒1次{time2=0;t=abs(rps_data-rps1);//电机调速系统下的参数调整等级划分if(t>1200) check=0;else{if(t>500) check=1;else{if(t>200) check=2;else{if(t>80) check=3;else check=4; //差值小于80rpm进入稳态模式，不再调整输出占空比}}}}else time2++;if(check!=4) //在非稳态的情况下查表确定时间参数{if(time3>=time_check[check]) //不同的系统查不同的表{time3=0;if(auto_triger==1) check_rps();}else time3++;}}/****************主函数*****************/void main(){key0=1; //读引脚之前要写1key1=1;power=1;set=1;T0_init(); //T0初始化init_int0(); //外部中断int0初始化while(1){fn_switch(); //按键查询函数fn_power(); //按键查询函数fn_set(); //按键查询函数fn_key0(); //按键查询函数fn_key1(); //按键查询函数fn_auto(); //按键查询函数if(power_triger==1) display_power(); //当电源状态有改变时刷新显示电源状态if(rps_triger==1) display_rps();//当系统实时数据需要刷新时，刷新实时数据if(scale_triger==1) display_scale(); //当占空比发生改变时刷新占空比数据if(auto_triger_triger==1) display_auto();//当auto状态发生改变时刷新auto状态显示if(set_triger==1) //当进入set状态时{fn_left(); //查询左移右移按键fn_right();if(sys_data==1) display_set(); //不同的系统（电机调速、温度控制）不同的set状态显示}}}（资料素材和资料部分来自网络，供参考。
