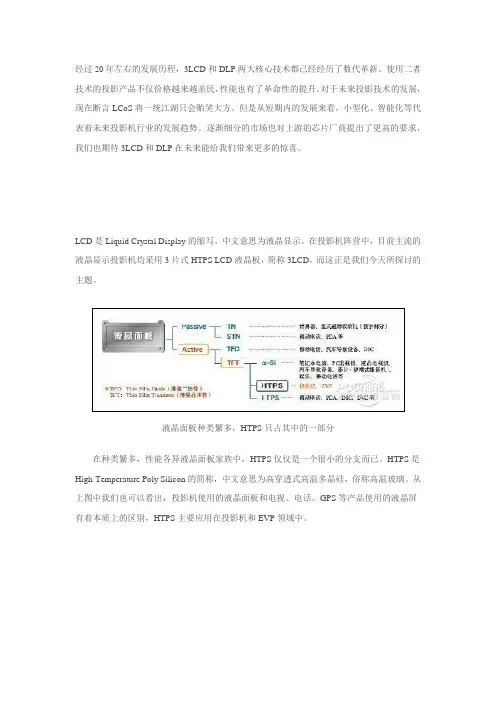

经过20年左右的发展历程，3LCD和DLP两大核心技术都已经经历了数代革新。
使用二者技术的投影产品不仅价格越来越亲民，性能也有了革命性的提升。
对于未来投影技术的发展，现在断言LCoS将一统江湖只会贻笑大方。
但是从短期内的发展来看，小型化、智能化等代表着未来投影机行业的发展趋势。
逐渐细分的市场也对上游的芯片厂商提出了更高的要求，我们也期待3LCD和DLP在未来能给我们带来更多的惊喜。
LCD是Liquid Crystal Display的缩写，中文意思为液晶显示。
在投影机阵营中，目前主流的液晶显示投影机均采用3片式HTPS LCD液晶板，简称3LCD，而这正是我们今天所探讨的主题。
液晶面板种类繁多，HTPS只占其中的一部分在种类繁多，性能各异液晶面板家族中，HTPS仅仅是一个很小的分支而已。
HTPS是High-Temperature Poly Silicon的简称，中文意思为高穿透式高温多晶硅，俗称高温玻璃。
从上图中我们也可以看出，投影机使用的液晶面板和电视、电话、GPS等产品使用的液晶屏有着本质上的区别，HTPS主要应用在投影机和EVP领域中。
3LCD标识从1989年爱普生推出第一款液晶投影机VJP-2000以来，3LCD技术已经走过了20年的发展历程。
据有关数据显示，3LCD核心元件HTPS面板的出货量已经突破了6000万片（每款3LCD投影机均采用3片HTPS面板）。
而另外一份公布的数据显示，3LCD投影机的销量已经连续11个季度领先于DLP，并且优势还在逐步扩大。
在2008年度国内销售的57万台投影机中，3LCD投影机占了30万台。
虽然低端市场和尖端市场表现不处于强势地位，但是3LCD投影机在主流的中端市场，特别是行业市场还占据着绝对的优势，而行业市场则占据着投影机市场采购量的60%以上。
爱普生担任了3LCD技术推广宣传的重任目前3LCD投影机的核心技术仍然掌握在爱普生和索尼这两家公司的手中，但是由于索尼不出售3LCD的相关技术，所以市面上除了索尼之外其他的所有3LCD液晶投影机的芯片均由爱普生提供。
详细说明3LCD和DLP的投影机那个好？经求证：两者都不比另外一种更好。
它们都拥有超越另外一种的优势，都有自身的局限性。
LCD（liquid crystal display，液晶显示）投影机含有三片独立的LCD玻璃面板，分别为视频信号的红、绿、蓝三个分量。
每个LCD面板都含有数以万计（甚至上百万）的液态晶体，可被配置为开、闭合、或部分闭合的不同位置来允许光线透过。
每个单独的液态晶体本质上都像一个快门或者百叶窗那样运作，代表一个单独的像素（"图元"）。
当红绿蓝三色透过不同的LCD面板时，液态晶体基于该时刻该像素的每种颜色需各要多少，即时地开启和闭合。
这个行为对光线进行了调制，从而产生出了投射到屏幕上的图像。
DLP（Digital Light Processing，数字光线处理）是由Texas Instruments（德州仪器）研发的专有技术。
它的工作原理和LCD大不相同。
与让光线通过的玻璃面板不同，DLP芯片是一个由数以万计（甚至上百万）的微镜片所组成的反射表面。
每个微镜片代表一个单独的像素。
DLP的优势：DLP技术最重要的优势包括下列几个方面：密封的成像芯片：大多数DLP投影机都有密封的DLP芯片，从而消除了灰尘颗粒落在成像平面上的可能性，这样的灰尘颗粒会在投射图像上造成一个灰尘点。
LCD投影机没有密封的面板，因此存在产生灰尘点的可能。
这在空气过滤器没有按照使用手册定期清理的情况下尤为容易出现。
不需要过滤器：拥有密封DLP芯片的DLP投影机可以无需空气过滤器而正常运行。
鉴于不需要周期性的清洁或更换过滤器，维护的工作减少了。
一些厂家声称其DLP产品除了偶尔更换灯泡、打扫外壳和镜头之外，是免维护的。
其它的厂家没有这么激进，而是建议定期对风道进行吸尘，从而减少进入机器的灰尘的数量。
市场上的绝大多数DLP投影机都没有空气过滤器，但一些最为昂贵的高性能3片式DLP机型有，目前仍在使用的少量早期的DLP 机型也有。

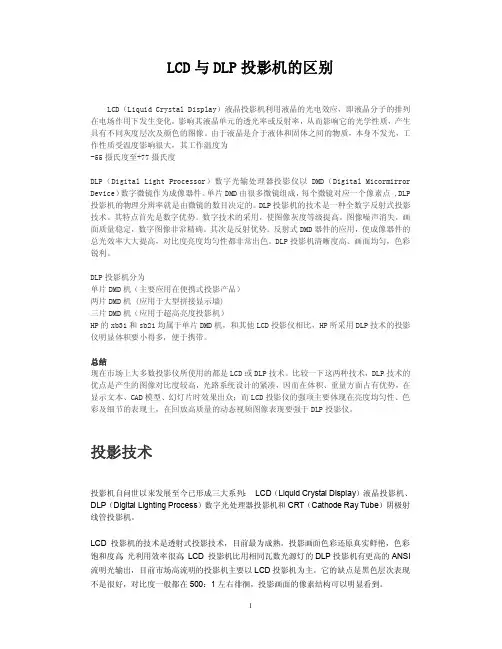

LCD与DLP投影机的区别LCD（Liquid Crystal Display）液晶投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。
由于液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55摄氏度至+77摄氏度DLP（Digital Light Processor）数字光输处理器投影仪以DMD（Digital Micormirror Device）数字微镜作为成像器件。
单片DMD由很多微镜组成，每个微镜对应一个像素点 ,DLP 投影机的物理分辨率就是由微镜的数目决定的。
DLP投影机的技术是一种全数字反射式投影技术。
其特点首先是数字优势。
数字技术的采用，使图像灰度等级提高，图像噪声消失，画面质量稳定，数字图像非常精确。
其次是反射优势。
反射式DMD器件的应用，使成像器件的总光效率大大提高，对比度亮度均匀性都非常出色。
DLP投影机清晰度高、画面均匀，色彩锐利。
DLP投影机分为单片DMD机（主要应用在便携式投影产品）两片DMD机 (应用于大型拼接显示墙)三片DMD机（应用于超高亮度投影机）HP的xb31和sb21均属于单片DMD机，和其他LCD投影仪相比，HP所采用DLP技术的投影仪明显体积要小得多，便于携带。
总结现在市场上大多数投影仪所使用的都是LCD或DLP技术。
比较一下这两种技术，DLP技术的优点是产生的图像对比度较高，光路系统设计的紧凑，因而在体积、重量方面占有优势，在显示文本、CAD模型、幻灯片时效果出众；而LCD投影仪的强项主要体现在亮度均匀性、色彩及细节的表现上，在回放高质量的动态视频图像表现要强于DLP投影仪。
投影技术投影机自问世以来发展至今已形成三大系列：LCD（Liquid Crystal Display）液晶投影机、DLP（Digital Lighting Process）数字光处理器投影机和CRT（Cathode Ray Tube）阴极射线管投影机。

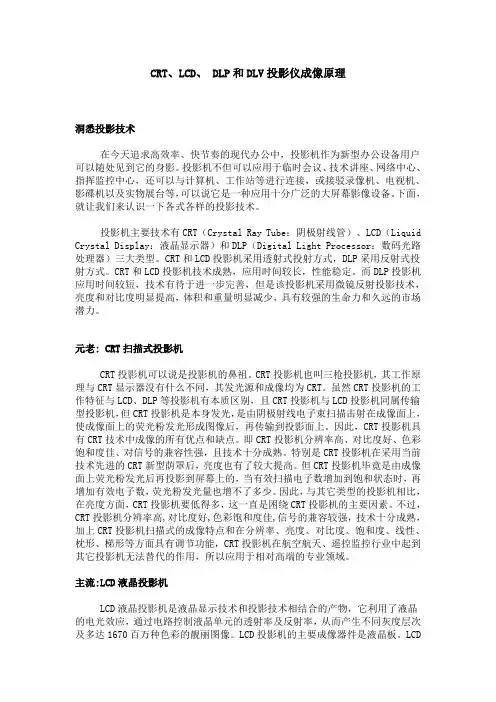

CRT、LCD、 DLP和DLV投影仪成像原理洞悉投影技术在今天追求高效率、快节奏的现代办公中，投影机作为新型办公设备用户可以随处见到它的身影。
投影机不但可以应用于临时会议、技术讲座、网络中心、指挥监控中心，还可以与计算机、工作站等进行连接，或接驳录像机、电视机、影碟机以及实物展台等，可以说它是一种应用十分广泛的大屏幕影像设备。
下面，就让我们来认识一下各式各样的投影技术。
投影机主要技术有CRT（Crystal Ray Tube：阴极射线管）、LCD（Liquid Crystal Display：液晶显示器）和DLP（Digital Light Processor：数码光路处理器）三大类型。
CRT和LCD投影机采用透射式投射方式，DLP采用反射式投射方式。
CRT和LCD投影机技术成熟，应用时间较长，性能稳定。
而DLP投影机应用时间较短，技术有待于进一步完善，但是该投影机采用微镜反射投影技术，亮度和对比度明显提高，体积和重量明显减少，具有较强的生命力和久远的市场潜力。
元老: CRT扫描式投影机CRT投影机可以说是投影机的鼻祖。
CRT投影机也叫三枪投影机，其工作原理与CRT显示器没有什么不同，其发光源和成像均为CRT。
虽然CRT投影机的工作特征与LCD、DLP等投影机有本质区别，且CRT投影机与LCD投影机同属传输型投影机，但CRT投影机是本身发光，是由阴极射线电子束扫描击射在成像面上，使成像面上的荧光粉发光形成图像后，再传输到投影面上。
因此，CRT投影机具有CRT技术中成像的所有优点和缺点。
即CRT投影机分辨率高、对比度好、色彩饱和度佳、对信号的兼容性强，且技术十分成熟。
特别是CRT投影机在采用当前技术先进的CRT新型荫罩后，亮度也有了较大提高。
但CRT投影机毕竟是由成像面上荧光粉发光后再投影到屏幕上的，当有效扫描电子数增加到饱和状态时，再增加有效电子数，荧光粉发光量也增不了多少。
因此，与其它类型的投影机相比，在亮度方面，CRT投影机要低得多，这一直是困绕CRT投影机的主要因素。

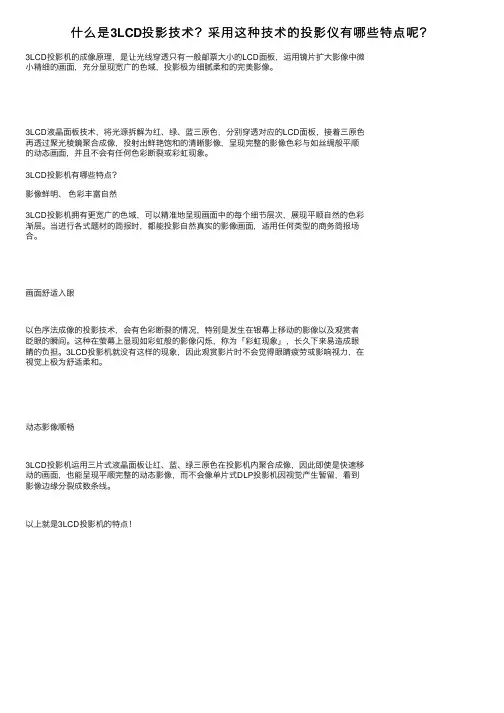

什么是3LCD投影技术？采⽤这种技术的投影仪有哪些特点呢？3LCD投影机的成像原理，是让光线穿透只有⼀般邮票⼤⼩的LCD⾯板，运⽤镜⽚扩⼤影像中微
⼩精细的画⾯，充分显现宽⼴的⾊域，投影极为细腻柔和的完美影像。
3LCD液晶⾯板技术，将光源拆解为红、绿、蓝三原⾊，分别穿透对应的LCD⾯板，接着三原⾊
再透过聚光稜鏡聚合成像，投射出鲜艳饱和的清晰影像，呈现完整的影像⾊彩与如丝绸般平顺
的动态画⾯，并且不会有任何⾊彩断裂或彩虹现象。
3LCD投影机有哪些特点？
影像鲜明、⾊彩丰富⾃然
3LCD投影机拥有更宽⼴的⾊域，可以精准地呈现画⾯中的每个细节层次，展现平顺⾃然的⾊彩
渐层。
当进⾏各式题材的简报时，都能投影⾃然真实的影像画⾯，适⽤任何类型的商务简报场
合。
画⾯舒适⼊眼
以⾊序法成像的投影技术，会有⾊彩断裂的情况，特别是发⽣在银幕上移动的影像以及观赏者
眨眼的瞬间。
这种在萤幕上显现如彩虹般的影像闪烁，称为「彩虹现象」，长久下来易造成眼
睛的负担。
3LCD投影机就没有这样的现象，因此观赏影⽚时不会觉得眼睛疲劳或影响视⼒，在
视觉上极为舒适柔和。
动态影像顺畅
3LCD投影机运⽤三⽚式液晶⾯板让红、蓝、绿三原⾊在投影机内聚合成像，因此即使是快速移
动的画⾯，也能呈现平顺完整的动态影像，⽽不会像单⽚式DLP投影机因视觉产⽣暂留，看到
影像边缘分裂成数条线。
以上就是3LCD投影机的特点！。

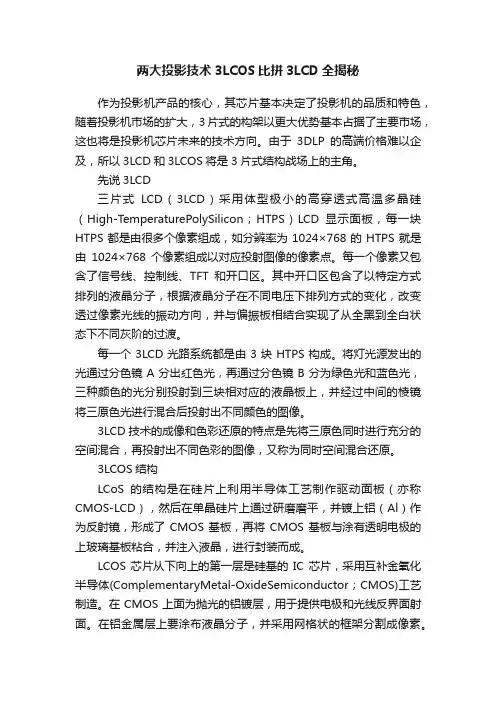

两大投影技术3LCOS比拼3LCD全揭秘作为投影机产品的核心，其芯片基本决定了投影机的品质和特色，随着投影机市场的扩大，3片式的构架以更大优势基本占据了主要市场，这也将是投影机芯片未来的技术方向。
由于3DLP的高端价格难以企及，所以3LCD和3LCOS将是3片式结构战场上的主角。
先说3LCD三片式LCD（3LCD）采用体型极小的高穿透式高温多晶硅（High-T emperaturePolySilicon；HTPS）LCD显示面板，每一块HTPS都是由很多个像素组成，如分辨率为1024×768的HTPS就是由1024×768个像素组成以对应投射图像的像素点。
每一个像素又包含了信号线、控制线、TFT和开口区。
其中开口区包含了以特定方式排列的液晶分子，根据液晶分子在不同电压下排列方式的变化，改变透过像素光线的振动方向，并与偏振板相结合实现了从全黑到全白状态下不同灰阶的过渡。
每一个3LCD光路系统都是由3块HTPS构成。
将灯光源发出的光通过分色镜A分出红色光，再通过分色镜B分为绿色光和蓝色光，三种颜色的光分别投射到三块相对应的液晶板上，并经过中间的棱镜将三原色光进行混合后投射出不同颜色的图像。
3LCD技术的成像和色彩还原的特点是先将三原色同时进行充分的空间混合，再投射出不同色彩的图像，又称为同时空间混合还原。
3LCOS结构LCoS的结构是在硅片上利用半导体工艺制作驱动面板（亦称CMOS-LCD），然后在单晶硅片上通过研磨磨平，并镀上铝（Al）作为反射镜，形成了CMOS基板，再将CMOS基板与涂有透明电极的上玻璃基板粘合，并注入液晶，进行封装而成。
LCOS芯片从下向上的第一层是硅基的IC芯片，采用互补金氧化半导体(ComplementaryMetal-OxideSemiconductor；CMOS)工艺制造。
在CMOS上面为抛光的铝镀层，用于提供电极和光线反界面射面。
在铝金属层上要涂布液晶分子，并采用网格状的框架分割成像素。

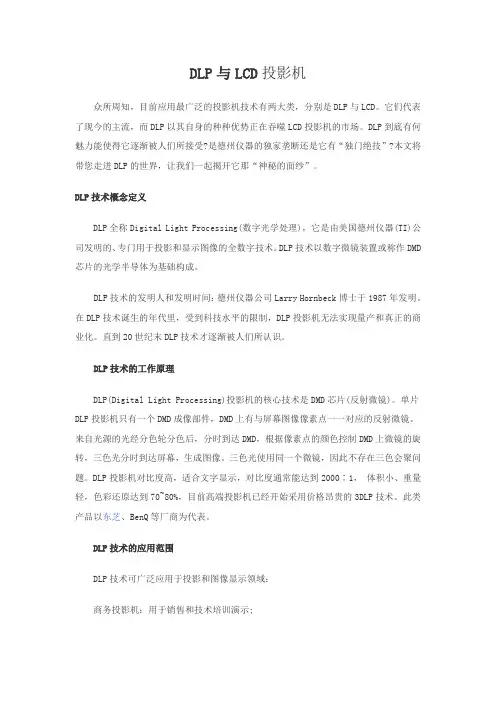

DLP与LCD投影机众所周知，目前应用最广泛的投影机技术有两大类，分别是DLP与LCD。
它们代表了现今的主流，而DLP以其自身的种种优势正在吞噬LCD投影机的市场。
DLP到底有何魅力能使得它逐渐被人们所接受?是德州仪器的独家垄断还是它有“独门绝技”?本文将带您走进DLP的世界，让我们一起揭开它那“神秘的面纱”。
DLP技术概念定义DLP全称Digital Light Processing(数字光学处理)，它是由美国德州仪器(TI)公司发明的、专门用于投影和显示图像的全数字技术。
DLP技术以数字微镜装置或称作DMD 芯片的光学半导体为基础构成。
DLP技术的发明人和发明时间：德州仪器公司Larry Hornbeck博士于1987年发明。
在DLP技术诞生的年代里，受到科技水平的限制，DLP投影机无法实现量产和真正的商业化。
直到20世纪末DLP技术才逐渐被人们所认识。
DLP技术的工作原理DLP(Digital Light Processing)投影机的核心技术是DMD芯片(反射微镜)。
单片DLP投影机只有一个DMD成像部件，DMD上有与屏幕图像像素点一一对应的反射微镜。
来自光源的光经分色轮分色后，分时到达DMD，根据像素点的颜色控制DMD上微镜的旋转，三色光分时到达屏幕，生成图像。
三色光使用同一个微镜，因此不存在三色会聚问题。
DLP投影机对比度高，适合文字显示，对比度通常能达到2000∶1，体积小、重量轻，色彩还原达到70~80%，目前高端投影机已经开始采用价格昂贵的3DLP技术。
此类产品以东芝、BenQ等厂商为代表。
DLP技术的应用范围DLP技术可广泛应用于投影和图像显示领域：商务投影机：用于销售和技术培训演示;家庭影院：在大屏幕上放映DVD影片、收看电视节目、玩游戏、欣赏数字照片;大型电视墙：公共机构监控中心使用的大型视频设备;商业活动和娱乐：音乐会、企业产品推介活动、颁奖典礼、大型公众活动;DLP的技术优势(与LCD相比)首先，DLP技术在全球只有德州仪器一家公司能够生产制造，虽然有它垄断的一面，但是我们不可否认的是，由于生产厂商的唯一性，直接决定了DLP产品拥有令人放心的品质;DLP技术让商务投影仪、家庭影院、数字电视和大型工程投影机显示的图像更加清晰亮丽、画面还原逼真;由于DLP投影系统为数码技术，因此投影机在整个使用寿命周期内可以充分的保证优秀的画质，提高常用显示系统性能的可靠性;DLP技术以半导体器件为基础开发制造。

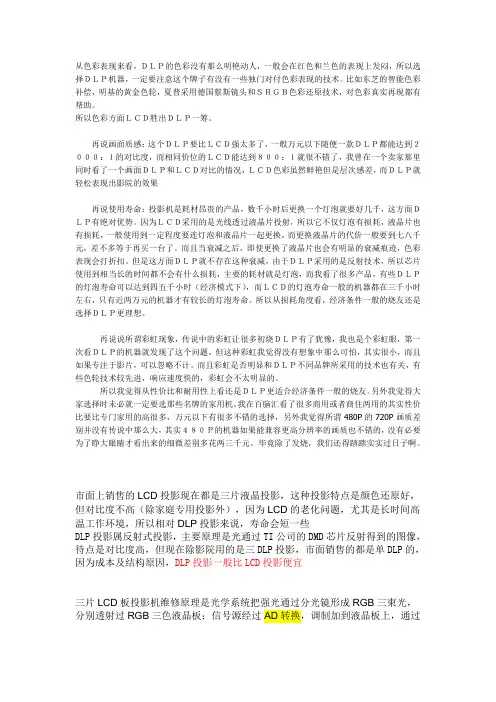

从色彩表现来看，ＤＬＰ的色彩没有那么明艳动人，一般会在红色和兰色的表现上发闷，所以选择ＤＬＰ机器，一定要注意这个牌子有没有一些独门对付色彩表现的技术。
比如东芝的智能色彩补偿，明基的黄金色轮，夏普采用德国蔡斯镜头和ＳＲＧＢ色彩还原技术，对色彩真实再现都有帮助。
所以色彩方面ＬＣＤ胜出ＤＬＰ一筹。
再说画面质感：这个ＤＬＰ要比ＬＣＤ强太多了，一般万元以下随便一款ＤＬＰ都能达到２０００：１的对比度，而相同价位的ＬＣＤ能达到８００：１就很不错了，我曾在一个卖家那里同时看了一个画面ＤＬＰ和ＬＣＤ对比的情况，ＬＣＤ色彩虽然鲜艳但是层次感差，而ＤＬＰ就轻松表现出影院的效果再说使用寿命：投影机是耗材昂贵的产品，数千小时后更换一个灯泡就要好几千，这方面ＤＬＰ有绝对优势。
因为ＬＣＤ采用的是光线透过液晶片投射，所以它不仅灯泡有损耗，液晶片也有损耗，一般使用到一定程度要连灯泡和液晶片一起更换，而更换液晶片的代价一般要到七八千元，差不多等于再买一台了。
而且当衰减之后，即使更换了液晶片也会有明显的衰减痕迹，色彩表现会打折扣。
但是这方面ＤＬＰ就不存在这种衰减，由于ＤＬＰ采用的是反射技术，所以芯片使用到相当长的时间都不会有什么损耗，主要的耗材就是灯泡，而我看了很多产品，有些ＤＬＰ的灯泡寿命可以达到四五千小时（经济模式下），而ＬＣＤ的灯泡寿命一般的机器都在三千小时左右，只有近两万元的机器才有较长的灯泡寿命。
所以从损耗角度看，经济条件一般的烧友还是选择ＤＬＰ更理想。
再说说所谓彩虹现象，传说中的彩虹让很多初烧ＤＬＰ有了犹豫，我也是个彩虹眼，第一次看ＤＬＰ的机器就发现了这个问题，但这种彩虹我觉得没有想象中那么可怕，其实很小，而且如果专注于影片，可以忽略不计。
而且彩虹是否明显和ＤＬＰ不同品牌所采用的技术也有关，有些色轮技术较先进，响应速度快的，彩虹会不太明显的。
所以我觉得从性价比和耐用性上看还是ＤＬＰ更适合经济条件一般的烧友。
另外我觉得大家选择时未必就一定要选那些名牌的家用机，我在百脑汇看了很多商用或者商住两用的其实性价比要比专门家用的高很多，万元以下有很多不错的选择，另外我觉得所谓480P的720P画质差别并没有传说中那么大，其实４８０Ｐ的机器如果能兼容更高分辨率的画质也不错的，没有必要为了睁大眼睛才看出来的细微差别多花两三千元。
