西交19秋《发电厂电气部分》在线作业参考答案

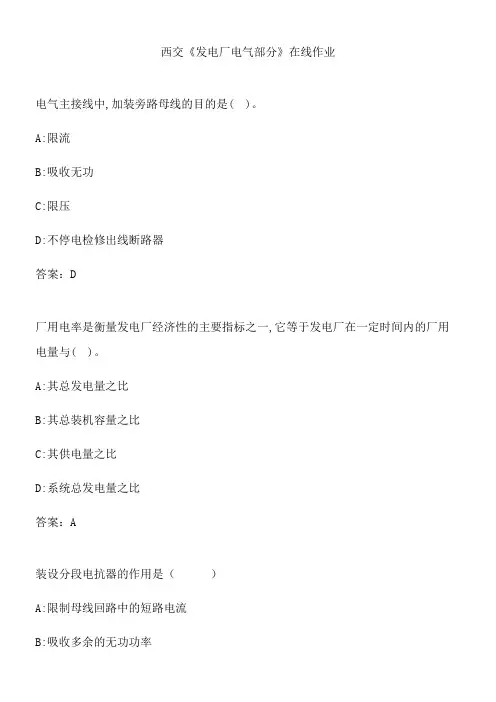

西交《发电厂电气部分》在线作业
电气主接线中,加装旁路母线的目的是( )。

A:限流
B:吸收无功
C:限压
D:不停电检修出线断路器
答案：D
厂用电率是衡量发电厂经济性的主要指标之一,它等于发电厂在一定时间内的厂用电量与( )。

A:其总发电量之比
B:其总装机容量之比
C:其供电量之比
D:系统总发电量之比
答案：A
装设分段电抗器的作用是（）
A:限制母线回路中的短路电流
B:吸收多余的无功功率
C:改善母线的电压质量
D:改进用户的功率因数
答案：A
下列不属于导致同步发电机进入异步运行状态的原因是()。

A:励磁系统故障
B:误切励磁开关而失去励磁
C:短路导致发电机失步
D:负荷的减小
答案：D
三相电动力计算公式中的形状系数Kf决定于( )。

A:导体的机械强度
B:导体的形状
C:导体的布置位置
D:导体的形状及相对位置
答案：B
220kv及以上变电所所用变压器接线组别宜采用()。

A:ygn12。

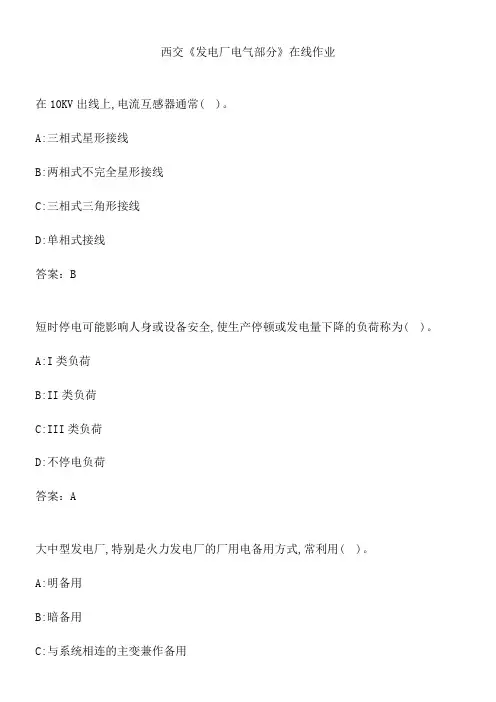

西交《发电厂电气部分》在线作业
在10KV出线上,电流互感器通常( )。

A:三相式星形接线
B:两相式不完全星形接线
C:三相式三角形接线
D:单相式接线
答案：B
短时停电可能影响人身或设备安全,使生产停顿或发电量下降的负荷称为( )。

A:I类负荷
B:II类负荷
C:III类负荷
D:不停电负荷
答案：A
大中型发电厂,特别是火力发电厂的厂用电备用方式,常利用( )。

A:明备用
B:暗备用
C:与系统相连的主变兼作备用
D:快速启动的柴油发电机组
答案：A
采用双母线同时运行的双母线接线，具有单母线分段接线的特点，（）。

A:因此双母线接线与单母线分段接线是等效的
B:但单母线分段接线具有更大的运行灵活性
C:并且两者的设备数量一样
D:但双母线接线具有更大的运行灵活性
答案：D
验算裸导体短路热效应的计算时间，采用（）
A:主保护动作时间
B:主保护动作时间加断路器全分闸时间
C:后备保护动作时间加断路器全分闸时间
D:后备保护动作时间
答案：C
为保证电器的动稳定,在选择电器时应满足( )条件。

A:动稳定电流小于通过电器的最大两相冲击短路电流
B:动稳定电流大于通过电器的最大两相冲击短路电流。

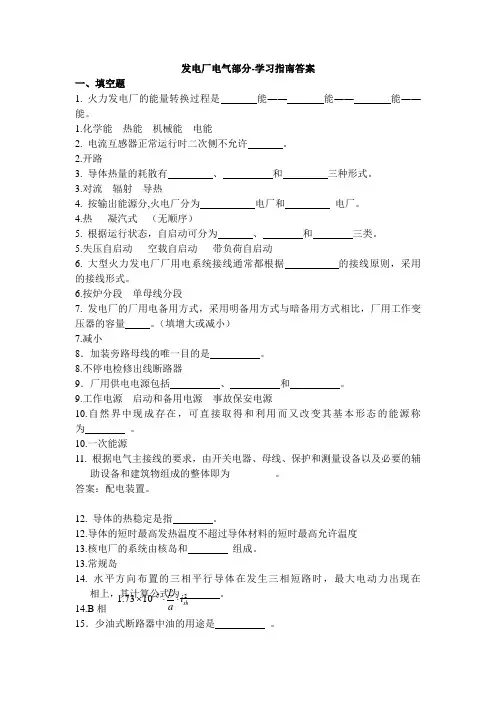

发电厂电气部分-学习指南答案一、填空题1. 火力发电厂的能量转换过程是 能―― 能―― 能―― 能。

1.化学能 热能 机械能 电能2. 电流互感器正常运行时二次侧不允许 。

2.开路3. 导体热量的耗散有 、 和 三种形式。

3.对流 辐射 导热4. 按输出能源分,火电厂分为 电厂和 电厂。

4.热 凝汽式 （无顺序）5. 根据运行状态，自启动可分为 、 和 三类。

5.失压自启动 空载自启动 带负荷自启动6. 大型火力发电厂厂用电系统接线通常都根据 的接线原则，采用 的接线形式。

6.按炉分段 单母线分段7. 发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量 。

（填增大或减小）7.减小8．加装旁路母线的唯一目的是 。

8.不停电检修出线断路器9．厂用供电电源包括 、 和 。

9.工作电源 启动和备用电源 事故保安电源10.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为 。

10.一次能源11. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答案：配电装置。

12. 导体的热稳定是指 。

12.导体的短时最高发热温度不超过导体材料的短时最高允许温度13.核电厂的系统由核岛和 组成。

13.常规岛14. 水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在相上，其计算公式为 。

14.B 相 271073.1sh i a L ⋅⋅⨯-15．少油式断路器中油的用途是 。

15.灭弧介质16. 在降压变电所低压母线侧发生短路，母线分列运行比母线并列运行时，其短路电流要。

16.小17.计算导体的长期发热时，发热时间常数Tt的物理含义是。

17.在绝热状态下，导体温升达到稳定温升所需的时间18.电力系统由发电厂、、和组成。

18.变电站、输电线路、用户19．发电机引出线导体截面积是按选择的，而配电装置的母线截面积则是按选择的。

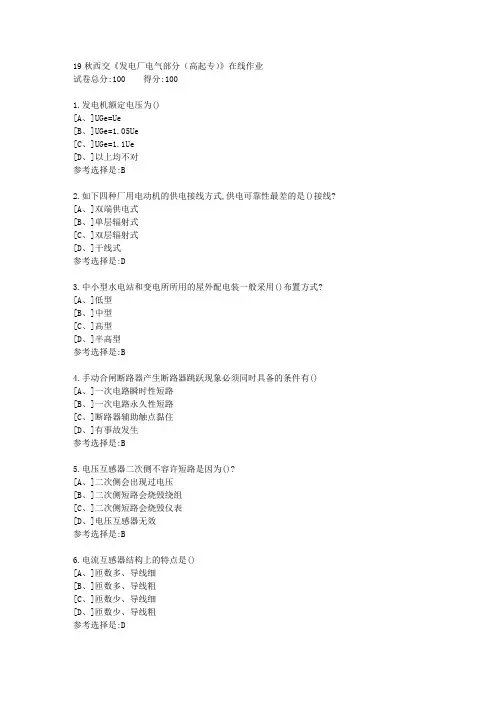

19秋西交《发电厂电气部分（高起专）》在线作业
试卷总分:100 得分:100
1.发电机额定电压为()
[A、]UGe=Ue
[B、]UGe=1.05Ue
[C、]UGe=1.1Ue
[D、]以上均不对
参考选择是:B
2.如下四种厂用电动机的供电接线方式,供电可靠性最差的是()接线?
[A、]双端供电式
[B、]单层辐射式
[C、]双层辐射式
[D、]干线式
参考选择是:D
3.中小型水电站和变电所所用的屋外配电装一般采用()布置方式?
[A、]低型
[B、]中型
[C、]高型
[D、]半高型
参考选择是:B
4.手动合闸断路器产生断路器跳跃现象必须同时具备的条件有()
[A、]一次电路瞬时性短路
[B、]一次电路永久性短路
[C、]断路器辅助触点黏住
[D、]有事故发生
参考选择是:B
5.电压互感器二次侧不容许短路是因为()?
[A、]二次侧会出现过电压
[B、]二次侧短路会烧毁绕组
[C、]二次侧短路会烧毁仪表
[D、]电压互感器无效
参考选择是:B
6.电流互感器结构上的特点是()
[A、]匝数多、导线细
[B、]匝数多、导线粗
[C、]匝数少、导线细
[D、]匝数少、导线粗
参考选择是:D。

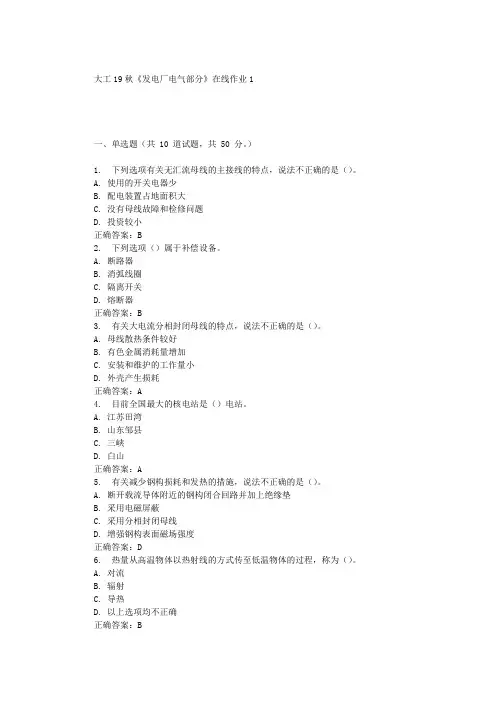

大工19秋《发电厂电气部分》在线作业1
一、单选题（共 10 道试题，共 50 分。

）
1. 下列选项有关无汇流母线的主接线的特点，说法不正确的是（）。

A. 使用的开关电器少
B. 配电装置占地面积大
C. 没有母线故障和检修问题
D. 投资较小
正确答案：B
2. 下列选项（）属于补偿设备。

A. 断路器
B. 消弧线圈
C. 隔离开关
D. 熔断器
正确答案：B
3. 有关大电流分相封闭母线的特点，说法不正确的是（）。

A. 母线散热条件较好
B. 有色金属消耗量增加
C. 安装和维护的工作量小
D. 外壳产生损耗
正确答案：A
4. 目前全国最大的核电站是（）电站。

A. 江苏田湾
B. 山东邹县
C. 三峡
D. 白山
正确答案：A
5. 有关减少钢构损耗和发热的措施，说法不正确的是（）。

A. 断开载流导体附近的钢构闭合回路并加上绝缘垫
B. 采用电磁屏蔽
C. 采用分相封闭母线
D. 增强钢构表面磁场强度
正确答案：D
6. 热量从高温物体以热射线的方式传至低温物体的过程，称为（）。

A. 对流
B. 辐射
C. 导热
D. 以上选项均不正确
正确答案：B。

西交《发电厂电气部分》在线作业、单选题(共20 道试题,共40 分。

)1. 采用双母线同时运行的双母线接线,具有单母线分段接线的特点,()。

A. 因此双母线接线与单母线分段接线是等效的B. 但单母线分段接线具有更大的运行灵活性C. 并且两者的设备数量一样D. 但双母线接线具有更大的运行灵活性满分:2 分2. 电压互感器的额定电压为3~35kV 时,一次绕组需经()接入被测电路。

A. 隔离开关和接触器B. 隔离开关和高压熔断器C. 断路器和高压熔断器D. 断路器和限流电抗器满分:2 分3. 信号装置按用途来分,不包括()A. 事故信号B. 预告信号C. 位置信号D. 闪烁信号满分:2 分4. 220kv及以上变电所所用变压器接线组别宜采用()A. ygn12B. Dd12C. Dyn11D. Yd11满分:2 分5. 中性点经消弧线圈接地一般采用()A. 欠补偿B. 全补偿C. 过补偿D. 不补偿满分:2 分6. 发电机进相运行会导致()A. 静态稳定性降低B. 静态稳定性提高C. 无影响D. 无法确定满分:2 分7. 以下不属于配电装置设备的是()A. 开关电器B. 保护和测量电器C. 发电机D. 母线满分:2 分8. 为保证电器的动稳定,在选择电器时应满足()条件。

A. 动稳定电流小于通过电器的最大两相冲击短路电流B. 动稳定电流大于通过电器的最大两相冲击短路电流C. 动稳定电流大于通过电器的最大三相冲击短路电流D. 动稳定电流小于通过电器的最大三相冲击短路电流满分:2 分9. 减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C. 减少同一相中两个相邻绝缘子间的距离D. 增加母线相间距离满分:2 分10. 少油断路器中的绝缘油()。

A. 灭弧介质和冷却介质B. 灭弧介质及触头间隙绝缘介质C. 灭弧介质以及触头间隙、带电部分与地之间的绝缘介质D. 以上都不对满分:2 分11. 验算裸导体短路热效应的计算时间,采用()A. 主保护动作时间B. 主保护动作时间加断路器全分闸时间C. 后备保护动作时间加断路器全分闸时间D. 后备保护动作时间满分:2 分12. 三相电动力计算公式中的形状系数Kf决定于()A. 导体的机械强度B. 导体的形状C. 导体的布置位置D. 导体的形状及相对位置满分:2 分13. 电力系统中,并联电抗器主要用来()A. 限制故障时的短路电流B. 吸收电网中的容性无功C. 给系统提供容性无功满分:2 分14. 以下高压设备,一般只在屋外使用的是()A. 高压断路器B. 高压负荷开关C. 高压隔离开关D. 跌落式高压熔断器满分:2 分15. 断路器的开断时间是指从接受分闸命令瞬间起到()A. 所有电弧触头均分离的瞬间为止B. 各极触头间电弧最终熄灭为止C. 首相触头电弧熄灭为止D. 主触头分离瞬间为止满分:2 分16. 电能与其他形式的能源相比,其特点不包括()A. 便于大规模生产和远距离输送B. 方便转换和易于控制C. 可以大量储存D. 损耗小满分:2 分17. 线路停电的操作顺序是()A. 先分母线隔离开关,再分线路隔离开关,最后分断路器B. 先分线路隔离开关,再分母线隔离开关,最后分断路器C. 先分断路器,再分母线隔离开关,最后分线路隔离开关D. 先分断路器,再分线路隔离开关,最后分母线隔离开关满分:2 分18. 多油断路器中油的用途是()A. 灭弧介质和冷却介质B. 灭弧介质及触头间隙绝缘介质C. 灭弧介质以及触头间隙、带电部分与地之间的绝缘介质D. 以上都不对满分:2 分19. 某变电所220千伏配电装置的布置形式为两组母线上下布置,两组母线隔离开关亦上下重叠布置而断路器为双列布置,两个回路合用一个间隔。

《发电厂电气部分》(含答案版)《发电厂电气部分》复习第一章能源和发电1、火、水、核等发电厂的分类依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。

火电厂的分类：（1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（2）按输出能源分：凝汽式发电厂，热电厂（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

水力发电厂的分类：按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，调频，调相，备用。

3、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

4、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

第二章发电、变电和输电的电气部分1、一次设备、二次设备的概念一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断答：当短路时导体的最高温度不超过所规定的导体短时发热允许温度时，认为导体在流过短路电流时具有热稳定性。

4、导体的正常最高允许温度、短时最高允许温度答：为了保证导体可靠地工作，须使其发热温度不得超过一定限值。

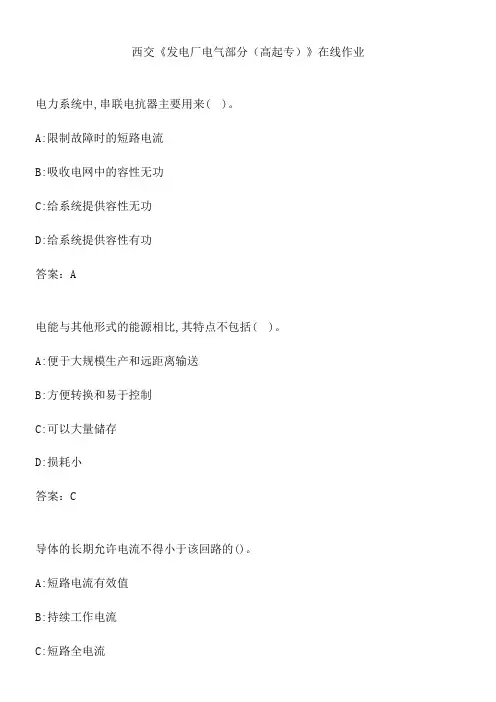

西交《发电厂电气部分（高起专）》在线作业电力系统中,串联电抗器主要用来( )。

A:限制故障时的短路电流
B:吸收电网中的容性无功
C:给系统提供容性无功
D:给系统提供容性有功
答案：A
电能与其他形式的能源相比,其特点不包括( )。

A:便于大规模生产和远距离输送
B:方便转换和易于控制
C:可以大量储存
D:损耗小
答案：C
导体的长期允许电流不得小于该回路的()。

A:短路电流有效值
B:持续工作电流
C:短路全电流
D:接地电流
答案：B
中小型水电站和变电所所用的屋外配电装一般采用()布置方式? A:低型
B:中型
C:高型
D:半高型
答案：B
220KV普通中型屋外配电装置内的环行通道可采用()。

A:1.5ｍ
B:2ｍ
C:3ｍ
D:4.5ｍ
答案：C
断路器额定关合电流满足()。

A:不小于短路电流有效值即可
B:不大于短路电流有效值即可。

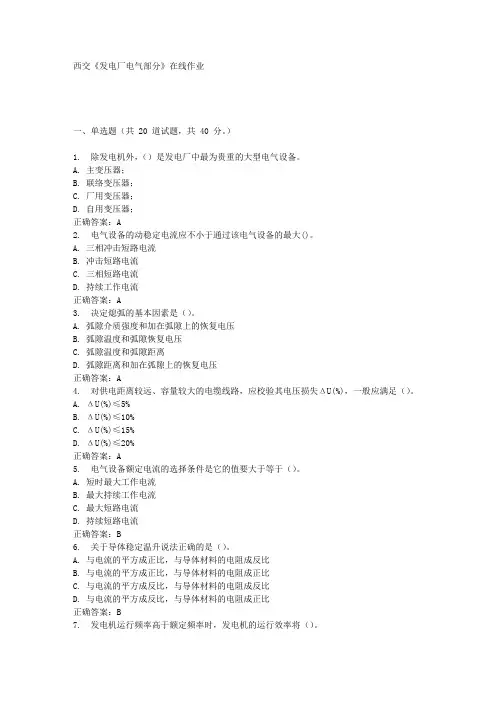

西交《发电厂电气部分》在线作业一、单选题（共 20 道试题，共 40 分。

）1. 除发电机外，（）是发电厂中最为贵重的大型电气设备。

A. 主变压器；B. 联络变压器；C. 厂用变压器；D. 自用变压器；正确答案：A2. 电气设备的动稳定电流应不小于通过该电气设备的最大()。

A. 三相冲击短路电流B. 冲击短路电流C. 三相短路电流D. 持续工作电流正确答案：A3. 决定熄弧的基本因素是（）。

A. 弧隙介质强度和加在弧隙上的恢复电压B. 弧隙温度和弧隙恢复电压C. 弧隙温度和弧隙距离D. 弧隙距离和加在弧隙上的恢复电压正确答案：A4. 对供电距离较远、容量较大的电缆线路，应校验其电压损失ΔU(%)，一般应满足（）。

A. ΔU(%)≤5%B. ΔU(%)≤10%C. ΔU(%)≤15%D. ΔU(%)≤20%正确答案：A5. 电气设备额定电流的选择条件是它的值要大于等于（）。

A. 短时最大工作电流B. 最大持续工作电流C. 最大短路电流D. 持续短路电流正确答案：B6. 关于导体稳定温升说法正确的是（）。

A. 与电流的平方成正比，与导体材料的电阻成反比B. 与电流的平方成正比，与导体材料的电阻成正比C. 与电流的平方成反比，与导体材料的电阻成反比D. 与电流的平方成反比，与导体材料的电阻成正比正确答案：B7. 发电机运行频率高于额定频率时，发电机的运行效率将（）。

B. 下降C. 不变D. 根据具体的发电机有不同的结果正确答案：B8. 厂用电接线形式，错误的描述是（）。

A. 通常都采用单母线分段接线形式，即为提高厂用电系统的供电可靠性，高压厂用母线按锅炉的台数分成若干独立工作段。

B. 同一机炉或在生产过程上相互有关的电动机和其他用电设备应接在同一分段上，同一机炉自用机械有两套互为备用，则应接在不同分段上；C. 全厂公用负荷，不需要设置公用段，分布在不同分段上；D. 低压厂用母线一般也可按锅炉分段，由相应的高压厂用母线供电；正确答案：C9. 发电机不对称运行属于（）。

第一章电力系统概述1．何谓电力系统、动力系统及电力网?答：电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。

动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。

电力网指在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，简称电网。

2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）减少系统中总备用容量的比重；（3）减少总用电负荷的峰值；（4）可以安装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。

3．何谓电力系统额定电压?我国电网和用电设备的额定电压有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。

我国电网和用电设备的额定电压等级有220V 、380V 、3kV 、6 kV、10 kV 、35 kV 、60 kV 、110 kV 、154 kV 、220 kV 、330 kV 、500 kV 、750 kV 、1000 kV。

4．电能的质量指标有哪几项?简要说明其内容。

答：电能的质量指标主要是频率、电压和波形三项。

（1）频率：对大型电力系统，频率的允许范围为50Hz ± 0.2Hz ，对中小电力系统，频率的允许范围是50Hz ± 0.5Hz 。

（2）我国规定用户处的电压容许变化范围是：1）由35kV 及以上电压供电的用户：±5％；2）由10kV 及以下电压供电的高压用户和低压电力用户：± 7 ％；3）低压照明用户：-10 %〜+5 %。

（3）波形：电力系统供电电压或电流的标准波形是正弦波。

5．电力系统中性点有哪几种运行方式?各有什么优缺点?我国大体上用怎样的电压等级范1围?答：（1）电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地和经消弧线圈接地运行方式。

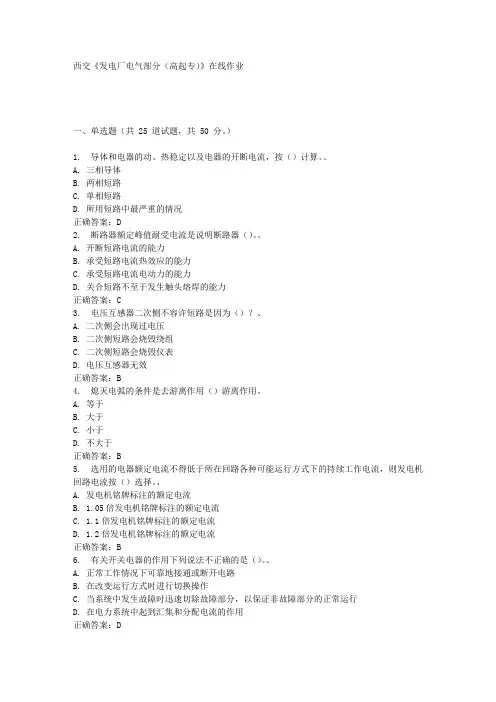

西交《发电厂电气部分（高起专）》在线作业一、单选题（共 25 道试题，共 50 分。

）1. 导体和电器的动、热稳定以及电器的开断电流，按（）计算。

、A. 三相导体B. 两相短路C. 单相短路D. 所用短路中最严重的情况正确答案：D2. 断路器额定峰值耐受电流是说明断路器（）。

、A. 开断短路电流的能力B. 承受短路电流热效应的能力C. 承受短路电流电动力的能力D. 关合短路不至于发生触头熔焊的能力正确答案：C3. 电压互感器二次侧不容许短路是因为（）？、A. 二次侧会出现过电压B. 二次侧短路会烧毁绕组C. 二次侧短路会烧毁仪表D. 电压互感器无效正确答案：B4. 熄灭电弧的条件是去游离作用（）游离作用。

A. 等于B. 大于C. 小于D. 不大于正确答案：B5. 选用的电器额定电流不得低于所在回路各种可能运行方式下的持续工作电流，则发电机回路电流按（）选择。

、A. 发电机铭牌标注的额定电流B. 1.05倍发电机铭牌标注的额定电流C. 1.1倍发电机铭牌标注的额定电流D. 1.2倍发电机铭牌标注的额定电流正确答案：B6. 有关开关电器的作用下列说法不正确的是（）。

、A. 正常工作情况下可靠地接通或断开电路B. 在改变运行方式时进行切换操作C. 当系统中发生故障时迅速切除故障部分，以保证非故障部分的正常运行D. 在电力系统中起到汇集和分配电流的作用正确答案：D7. 中小型水电站和变电所所用的屋外配电装一般采用（）布置方式？、A. 低型B. 中型C. 高型D. 半高型正确答案：B8. 热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的（）而造成损坏妨碍继续工作的性能。

A. 长期工作时的最高允许温度B. 长期工作时的最高允许温升C. 短路时的最高允许温度D. 短路时的最高允许温升正确答案：C9. 断路器“防跳”装置的作用是()。

A. 防止断路器拒动B. 保证断路器可靠地熄弧C. 正确表示断路器的位置状态D. 避免断路器发生多次“合一跳”正确答案：D10. 断路器额定峰值耐受电流是说明断路器（）。

大工19秋《发电厂电气部分》在线作业2试卷总分:100 得分:100一、单选题 (共 10 道试题,共 50 分)【题目】下列选项不是电厂Ⅰ类负荷的是()。

A.送风机B.给水泵C.压油泵D.化学水处理设备正确的选择是:D【题目】下列选项不是火电厂Ⅱ类负荷的是()。

A.电动阀门B.灰浆泵C.循环水泵D.工业水泵正确的选择是:C【题目】下列选项不是Ⅲ类负荷的是()。

A.试验室的负荷B.油处理室的负荷C.引风机D.修配车间的负荷正确的选择是:C【题目】有关厂用负荷的计算原则,描述错误的是()。

A.经常而连续运行的设备不计算B.由同一厂用电源供电的互为备用的设备，只计算运行部分C.由不同厂用电源供电的互为备用的设备，应全部计算D.机组运行时，不经常而连续运行的设备予以计算正确的选择是:A【题目】有关异步电动机的特点描述错误的是()。

A.运行可靠B.结构简单C.操作维护方便D.价格高正确的选择是:D【题目】有关线绕式异步电动机的特点描述错误的是()。

A.维护简单B.启动转矩大C.启动电流小D.可调节转速正确的选择是:A【题目】有关直流电动机的特点描述错误的是()。

A.运行可靠性高B.启动转矩大C.启动电流小D.制造工艺复杂正确的选择是:A【题目】有关三层式屋内配电装置的特点描述错误的是()。

A.造价低B.安全C.可靠性高D.占地面积小正确的选择是:A【题目】有关单层式屋内配电装置的特点描述错误的是()。

A.造价低B.结构简单C.施工时间长D.占地面积大正确的选择是:C【题目】有关普通中型配电装置的特点描述错误的是()。

A.造价高B.运行可靠C.布置较清晰D.占地面积大正确的选择是:A二、判断题 (共 10 道试题,共 50 分)1【题目】Ⅰ类负荷指短时停电也可能影响人身或设备安全,使生产停顿或发电量大量下降的负荷。

正确的选择是:正确1【题目】所用电负荷由所用配电屏供电,对重要负荷采用分别接在两段母线上的双回路供电方式。

1. 发电厂类型和变电所类型有哪些？答：发电厂类型：火力发电厂、水力发电厂、核能发电厂以及风力发电厂、地热发电厂、太阳能发电厂、潮汐发电厂等；变电所类型：枢纽变电所、、区域变电所、中间变电所、终端变电所2. 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。

它们包括以下设备：（1）. 生产和转换电能的设备——发电机、电动机、变压器等2.接通或断开电路的开关电器——断路器、隔离开关、负荷开关、接触器、熔断器3、限制故障电流和防御过电压的保护电器——电抗器、避雷器4、载流导体——裸导体、电缆5、互感器——电流互感器、电压互感器6、无功补偿设备——并联电容器、串联电容器、并联电抗器7、接地装置——地网对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备称为二次设备。

它们包括以下设备：1、 测量表计——电压表、电流表、频率表、功率表、电能表2、 继电保护、自动装置及远动装置3、 直流电源设备——直流发电机组、蓄电池组、整流装置4、 操作电器、信号设备及控制电缆3. 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？答：电流将产生损耗，这些损耗都将转变成热量使电器设备的温度升高。

发热对电气设备的影响：使绝缘材料性能降低；使金属材料的机械强度下降；使导体接触电阻增加。

导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。

这些热量在适时间内不容易散出，于是导体的温度迅速升高。

同时，导体还受到电动力超过允许值，将使导体变形或损坏。

由此可见，发热和电动力是电气设备运行中必须注意的问题。

长期发热是由正常工作电流产生的；短时发热是由故障时的短路电流产生的。

4. 短时发热允许温度和长期发热允许温度分别是多少，为什么不相同？答：长期发热温度一般不超过70C 0，短期发热温度铝为200C 0，铜为300C 0长期发热：指正常工作电流引起的发热；短时发热：指短路电流引起的发热5. 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？答：是根据导体的稳定温升确定的。

大工19秋《发电厂电气部分》在线作业1 电动机用文字符号()来表示。

A.TB.MC.GD.FU正确答案:B熔断器用文字符号()来表示。

A.CB.TC.GD.FU正确答案:D下列各项中不是一次设备的是()。

A.继电保护装置B.电动机C.变压器D.调相机正确答案:A有关发热对导体和电器产生的影响,说法错误的是()。

A.机械强度下降B.接触电阻增加C.绝缘性能上升D.导体抗拉强度下降正确答案:C有关电弧说法不正确的是()。

A.游离的气体B.质量很轻C.温度很低D.容易变形正确答案:C下列选项()不满足电气主接线的经济性要求。

A.合理选择主变压器B.主接线简单C.节省安装费用D.尽量选择单相组式变压器正确答案:D有关有汇流母线的说法错误的是()。

A.母线故障或检修时影响范围较大B.母线有汇集和分配电能的作用C.配电装置占地面积大D.使用的开关电器少正确答案:D有关不分段单母线的优点说法错误的是()。

B.可靠性高C.设备少D.投资小正确答案:B有关双母线接线的特点说法错误的是()。

A.配电装置简单B.供电可靠C.运行方式灵活D.扩建方便正确答案:A有关单元接线的特点说法错误的是()。

A.接线简单B.配电装置结构复杂C.可靠性高D.占地少正确答案:B主接线表明电能的生产、汇集、转换、分配关系和运行方式,是运行操作、切换电路的依据。

T.对F.错正确答案:A火电厂的原动机全是柴油机。

T.对F.错正确答案:B水电厂是把水的位能和动能转换成电能的工厂,也称水电站。

T.对F.错正确答案:A同步发电机的作用是将电能转换成机械能。

T.对F.错正确答案:B电动机是按电磁感应原理工作的。

T.对F.错正确答案:A发电厂和变电所中,用于向电力系统或用户输送功率的变压器,一般称为联络变压器。

T.对F.错正确答案:B无汇流母线中的角形接线闭环运行时,有较高的可靠性和灵活性。

T.对F.错在母线检修或故障时,隔离开关作为倒换操作电器,操作简单。

西安交通大学19年3月课程考试《发电厂电气部分》作业考核试题（含主观题）试卷总分:55 得分:0一、单选题(共10 道试题,共20 分)1.三相电动力计算公式中的形状系数Kf决定于( )。

A.导体的机械强度B.导体的形状C.导体的布置位置D.导体的形状及相对位置正确答案:B2.短时停电可能影响人身或设备安全,使生产停顿或发电量下降的负荷称为( )。

A.I类负荷B.II类负荷C.III类负荷D.不停电负荷正确答案:A3.若10kv母线水平布置,( )。

A.中间相承受的电动力最小B.中间相承受的电动力最大C.两边承受的电动力最大D.三相承受的电动力相等正确答案:B4.在10KV出线上,电流互感器通常( )。

A.三相式星形接线B.两相式不完全星形接线C.三相式三角形接线D.单相式接线正确答案:B5.既能发电,又能储存能量的是( )。

A.火电厂B.水电厂C.抽水蓄能电厂D.核电厂正确答案:C6.当断路器处在分闸位置时,断路器的位置指示信号为( )。

B.红灯闪光C.绿灯平光D.绿灯闪光正确答案:C7.为保证电器的动稳定,在选择电器时应满足( )条件。

A.动稳定电流小于通过电器的最大两相冲击短路电流B.动稳定电流大于通过电器的最大两相冲击短路电流C.动稳定电流大于通过电器的最大三相冲击短路电流D.动稳定电流小于通过电器的最大三相冲击短路电流正确答案:C8.减小矩形母线应力的最有效方法是( )。

A.改变母线的布置B.增大母线截面C.增加母线相间距离D.减少同一相中两个相邻绝缘子间的距离正确答案:D9.电压互感器正常运行时二次侧不允许( )。

A.短路B.接地C.开路D.都不允许正确答案:A10.大型火力发电厂厂用电系统接线形式通常采用( )。

A.单母线B.双母线C.单母线分段D.双母线分段正确答案:C二、多选题(共5 道试题,共15 分)1.根据运行状态,自启动类型可分为( )。

A.带负荷自启动B.空载自启动C.过压自启动正确答案:ABD2.影响输电电压等级发展的主要原因有( )。

【奥鹏】[西安交通大学]西交《热力发电厂》在线作业试卷总分:100 得分:100第1题,蒸汽轮机对外作的轴功来源于工质从汽轮机进口到出口的()A、焓降B、温度降C、压力降D、熵降正确答案:A第2题,蒸汽表压力为12MPa的锅炉属于:()A、中压或低压锅炉B、高压锅炉C、超高压锅炉D、亚临界锅炉正确答案:C第3题,通常大、中型电厂锅炉的排烟温度控制在以下哪个范围内为好?()A、80～100℃B、100～160℃C、160～180℃D、180℃以上正确答案:B第4题,低负荷时高加疏水由逐级自流入除氧器切换成逐级自流入低压加热器,其原因是()A、防止除氧器自生沸腾B、不能自流入除氧器C、防止除氧水箱水位过高D、防止给水泵汽蚀正确答案:B第5题,疏水逐级自流加装疏水冷却器后,可提高机组的热经济性,其原因是()A、减少了对低压抽汽的排挤B、增加了对低压抽汽的排挤C、减少了对高压抽汽的排挤D、充分利用了疏水的热量正确答案:A第6题,现低大型凝汽式电厂的化学补充水普遍引入()A、除氧器B、疏水扩容器C、凝汽器D、疏水箱正确答案:C第7题,发电厂中下列设备效率最高的是()A、锅炉效率B、汽轮机效率C、凝汽器效率D、发电机效率正确答案:D第8题,一般中小机组的运行给水泵是()A、汽动给水泵B、电动给水泵C、燃汽轮机带动的给水泵D、汽轮发电机主轴带动的给水泵正确答案:B第9题,热化系数是一个表明以热电联产为基础,把热电联产与热电分产按一定比例组成的热电联产能量供应系统综合经济性的()A、总的热经济指标B、分项热经济指标C、宏观控制指标D、综合控制指标正确答案:C第10题,当蒸汽初压和排汽压力不变时,提高蒸汽初温,循环吸热的平均温度()A、升高B、降低C、不变D、无法确定正确答案:A第11题,凝汽式发电厂总效率只有25~35%左右,效率如此低的原因在于:()A、锅炉设备各项损失太大，致使锅炉效率太低B、汽水管道散热损失太大，且无法避免C、冷源损失太大，且无法避免D、在发电厂生产过程中要消耗掉很多自用电正确答案:C第12题,水在锅炉中的加热汽化过程是一个()。
