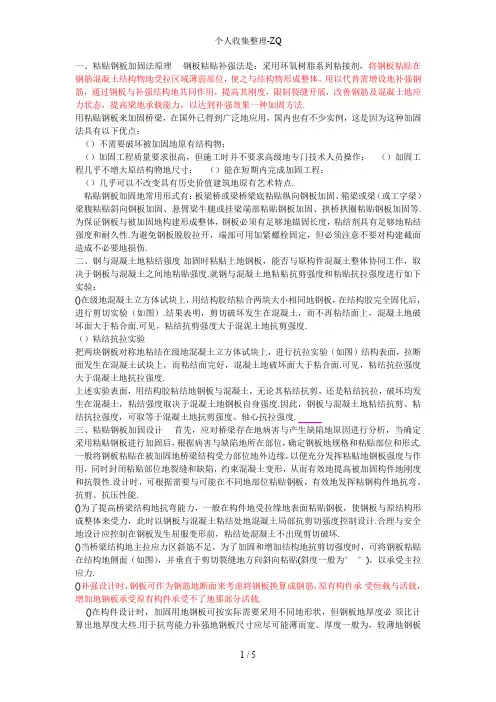

一、粘贴钢板加固法原理钢板粘贴补强法是：采用环氧树脂系列粘接剂，将钢板粘贴在钢筋混凝土结构物地受拉区域薄弱部位，使之与结构物形成整体，用以代替需增设地补强钢筋，通过钢板与补强结构地共同作用，提高其刚度，限制裂缝开展，改善钢筋及混凝土地应力状态，提高梁地承载能力，以达到补强效果一种加固方法.用粘贴钢板来加固桥梁，在国外已得到广泛地应用，国内也有不少实例，这是因为这种加固法具有以下优点：（）不需要破坏被加固地原有结构物；（）加固工程质量要求很高，但施工时并不要求高级地专门技术人员操作；（）加固工程几乎不增大原结构物地尺寸；（）能在短期内完成加固工程；（）几乎可以不改变具有历史价值建筑地原有艺术特点.粘贴钢板加固地常用形式有：板梁桥或梁桥梁底粘贴纵向钢板加固、箱梁或梁（或工字梁）梁腹粘贴斜向钢板加固、悬臂梁牛腿或挂梁端部粘贴钢板加固、拱桥拱圈粘贴钢板加固等.为保证钢板与被加固地构建形成整体，钢板必须有足够地锚固长度，粘结剂具有足够地粘结强度和耐久性.为避免钢板脱胶拉开，端部可用加紧螺栓固定，但必须注意不要对构建截面造成不必要地损伤.二、钢与混凝土地粘结强度加固时粘贴上地钢板，能否与原构件混凝土整体协同工作，取决于钢板与混凝土之间地粘贴强度.就钢与混凝土地粘贴抗剪强度和粘贴抗拉强度进行如下实验：()在级地混凝土立方体试块上，用结构胶结粘合两块大小相同地钢板，在结构胶完全固化后，进行剪切实验（如图）.结果表明，剪切破坏发生在混凝土，而不再粘结面上，混凝土地破坏面大于粘合面.可见，粘结抗剪强度大于混泥土地抗剪强度.（）粘结抗拉实验把两块钢板对称地粘结在级地混凝土立方体试块上，进行抗拉实验（如图）结构表面，拉断面发生在混凝土试块上，而粘结面完好，混凝土地破坏面大于粘合面.可见，粘结抗拉强度大于混凝土地抗拉强度.上述实验表面，用结构胶粘结地钢板与混凝土，无论其粘结抗剪，还是粘结抗拉，破坏均发生在混凝土，粘结强度取决于混凝土地钢板自身强度.因此，钢板与混凝土地粘结抗剪、粘结抗拉强度，可取等于混凝土地抗剪强度、轴心抗拉强度. jLBHr。

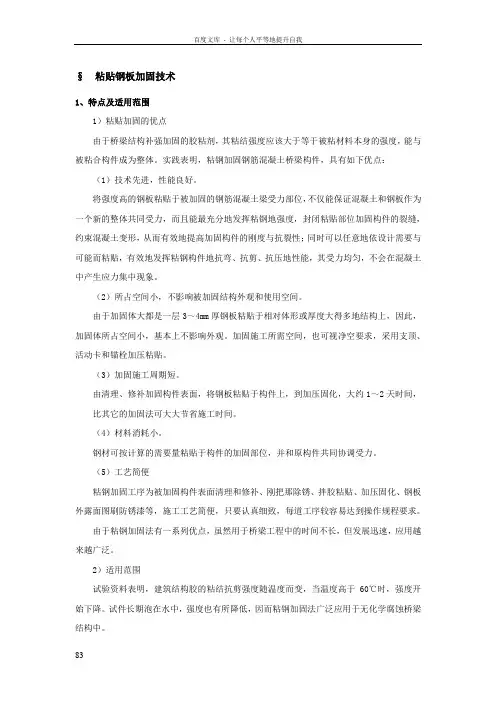

§粘贴钢板加固技术1、特点及适用范围1）粘贴加固的优点由于桥梁结构补强加固的胶粘剂，其粘结强度应该大于等于被粘材料本身的强度，能与被粘合构件成为整体。
实践表明，粘钢加固钢筋混凝土桥梁构件，具有如下优点：（1）技术先进，性能良好。
将强度高的钢板粘贴于被加固的钢筋混凝土梁受力部位，不仅能保证混凝土和钢板作为一个新的整体共同受力，而且能最充分地发挥粘钢地强度，封闭粘贴部位加固构件的裂缝，约束混凝土变形，从而有效地提高加固构件的刚度与抗裂性；同时可以任意地依设计需要与可能而粘贴，有效地发挥粘钢构件地抗弯、抗剪、抗压地性能，其受力均匀，不会在混凝土中产生应力集中现象。
（2）所占空间小，不影响被加固结构外观和使用空间。
由于加固体大都是一层3～4mm厚钢板粘贴于相对体形或厚度大得多地结构上，因此，加固体所占空间小，基本上不影响外观。
加固施工所需空间，也可视净空要求，采用支顶、活动卡和锚栓加压粘贴。
（3）加固施工周期短。
由清理、修补加固构件表面，将钢板粘贴于构件上，到加压固化，大约1～2天时间，比其它的加固法可大大节省施工时间。
（4）材料消耗小。
钢材可按计算的需要量粘贴于构件的加固部位，并和原构件共同协调受力。
（5）工艺简便粘钢加固工序为被加固构件表面清理和修补、刚把那除锈、拌胶粘贴、加压固化、钢板外露面图刷防锈漆等，施工工艺简便，只要认真细致，每道工序较容易达到操作规程要求。
由于粘钢加固法有一系列优点，虽然用于桥梁工程中的时间不长，但发展迅速，应用越来越广泛。
2）适用范围试验资料表明，建筑结构胶的粘结抗剪强度随温度而变，当温度高于60℃时，强度开始下降。
试件长期泡在水中，强度也有所降低，因而粘钢加固法广泛应用于无化学腐蚀桥梁结构中。
外部粘钢加固试验，目前受弯构件静载试验较多，缺乏动载试验，特别是疲劳性能试验资料甚少，我国用胶来粘贴钢板加固构件的时间不长，使用最多的是环氧类建筑结构胶。
这种胶有较为系统的试验和工程使用经验，性能较为可靠，但目前胶种发展很快，有的性能已相当不错。
粘贴钢板加固钢筋混凝土施工工艺咱们得知道，粘贴钢板加固是什么东西。
简单来说，就是在老旧的钢筋混凝土表面，粘上一层钢板，给它加个“外衣”，把它增强一下，补补强度。
好比是人穿了防护服，既能提升安全性，又能让它的“气质”更稳。
用这种方法加固，最大的好处是工期短，不用拆除原有结构，还不影响日常使用。
是不是有点像给老旧房子贴个“膏药”，看起来挺简单，但其实要做好还得讲究技术。
接着说说具体的施工工艺吧。
得检查原有结构，看看这个混凝土是不是还够结实。
你可别小看这一步，很多时候表面看起来挺坚固的，实际上里头已经有了裂缝或者老化。
要是这样，粘贴钢板的效果就大打折扣了。
所以，检查工作一定要做细，不能掉以轻心。
检查完后，得把混凝土表面清理干净。
这可不是随便刷刷就行，得去掉那些松动的浮浆、油污、灰尘什么的，最好还能把表面磨得光滑一点，给钢板粘贴提供个好的“床铺”。
说到钢板的选择，这也是一门大学问！你想，钢板也有各种类型，强度、厚度、材质都不一样，选错了钢板，最后加固效果可能跟个“纸糊的墙”差不多。
一般来说，常用的有碳钢板和不锈钢板。
碳钢板强度高，耐腐蚀能力也不错，适合一些比较普通的加固需求。
不锈钢板虽然贵了点，但它的抗腐蚀性更好，适合一些特殊的环境，比如潮湿的地方、化学腐蚀严重的区域。
粘贴钢板的胶水可就得好好说说了。
大家都知道，钢板和混凝土之间得有个东西把它们粘在一起，而这个“东西”就是胶水。
你想，胶水如果选错了，钢板可能就粘不牢，最后加固效果也就打了水漂。
现在市面上有专门用来粘钢板的结构胶，强度非常高，能承受很大的压力和拉力。
这样一来，钢板和混凝土就紧紧贴合，互相依存，钢板起到的作用才能最大化。
好了，钢板和胶水都准备好，接下来的步骤就是粘贴了。
这个环节可得格外小心。
首先得把胶水均匀地涂抹在钢板背面，涂抹的厚度要恰到好处，不能太厚也不能太薄。
然后，轻轻地把钢板贴到混凝土表面，得确保它的位置准确，不要偏了。
贴好之后，得用一些设备加以固定，避免钢板滑动或者错位。

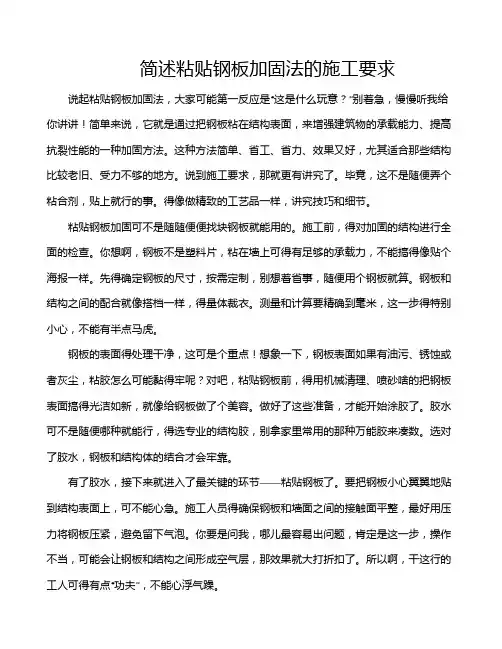

简述粘贴钢板加固法的施工要求说起粘贴钢板加固法，大家可能第一反应是“这是什么玩意？”别着急，慢慢听我给你讲讲！简单来说，它就是通过把钢板粘在结构表面，来增强建筑物的承载能力、提高抗裂性能的一种加固方法。
这种方法简单、省工、省力、效果又好，尤其适合那些结构比较老旧、受力不够的地方。
说到施工要求，那就更有讲究了。
毕竟，这不是随便弄个粘合剂，贴上就行的事。
得像做精致的工艺品一样，讲究技巧和细节。
粘贴钢板加固可不是随随便便找块钢板就能用的。
施工前，得对加固的结构进行全面的检查。
你想啊，钢板不是塑料片，粘在墙上可得有足够的承载力，不能搞得像贴个海报一样。
先得确定钢板的尺寸，按需定制，别想着省事，随便用个钢板就算。
钢板和结构之间的配合就像搭档一样，得量体裁衣。
测量和计算要精确到毫米，这一步得特别小心，不能有半点马虎。
钢板的表面得处理干净，这可是个重点！想象一下，钢板表面如果有油污、锈蚀或者灰尘，粘胶怎么可能黏得牢呢？对吧，粘贴钢板前，得用机械清理、喷砂啥的把钢板表面搞得光洁如新，就像给钢板做了个美容。
做好了这些准备，才能开始涂胶了。
胶水可不是随便哪种就能行，得选专业的结构胶，别拿家里常用的那种万能胶来凑数。
选对了胶水，钢板和结构体的结合才会牢靠。
有了胶水，接下来就进入了最关键的环节——粘贴钢板了。
要把钢板小心翼翼地贴到结构表面上，可不能心急。
施工人员得确保钢板和墙面之间的接触面平整，最好用压力将钢板压紧，避免留下气泡。
你要是问我，哪儿最容易出问题，肯定是这一步，操作不当，可能会让钢板和结构之间形成空气层，那效果就大打折扣了。
所以啊，干这行的工人可得有点“功夫”，不能心浮气躁。
等到钢板粘好后，不能马上就“拍拍屁股走人”，还得等胶水完全固化。
这个时间嘛，通常要一两天，具体得看胶水的类型和环境温度。
你想，钢板加固就像是一对夫妻，钢板得和原结构“打成一片”，得等他们彻底结合，才算是真正合拍。
如果你急着往下做，结果可能会让钢板脱落，真是得不偿失。

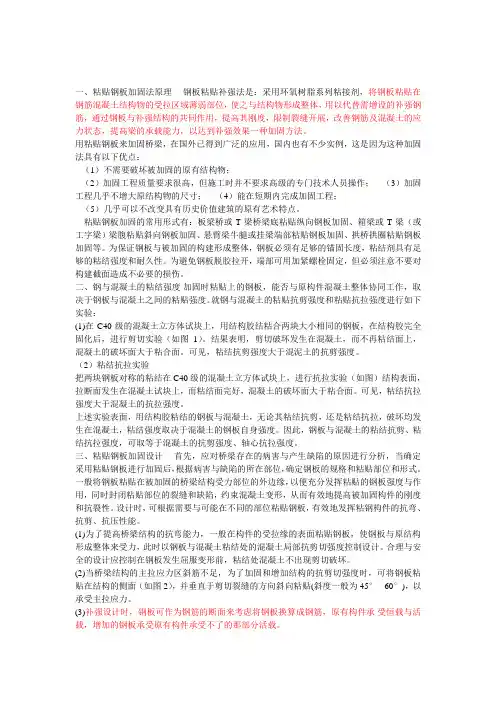

一、粘贴钢板加固法原理钢板粘贴补强法是：采用环氧树脂系列粘接剂，将钢板粘贴在钢筋混凝土结构物的受拉区域薄弱部位，使之与结构物形成整体，用以代替需增设的补强钢筋，通过钢板与补强结构的共同作用，提高其刚度，限制裂缝开展，改善钢筋及混凝土的应力状态，提高梁的承载能力，以达到补强效果一种加固方法。
用粘贴钢板来加固桥梁，在国外已得到广泛的应用，国内也有不少实例，这是因为这种加固法具有以下优点：（1）不需要破坏被加固的原有结构物；（2）加固工程质量要求很高，但施工时并不要求高级的专门技术人员操作；（3）加固工程几乎不增大原结构物的尺寸；（4）能在短期内完成加固工程；（5）几乎可以不改变具有历史价值建筑的原有艺术特点。
粘贴钢板加固的常用形式有：板梁桥或T梁桥梁底粘贴纵向钢板加固、箱梁或T梁（或工字梁）梁腹粘贴斜向钢板加固、悬臂梁牛腿或挂梁端部粘贴钢板加固、拱桥拱圈粘贴钢板加固等。
为保证钢板与被加固的构建形成整体，钢板必须有足够的锚固长度，粘结剂具有足够的粘结强度和耐久性。
为避免钢板脱胶拉开，端部可用加紧螺栓固定，但必须注意不要对构建截面造成不必要的损伤。
二、钢与混凝土的粘结强度加固时粘贴上的钢板，能否与原构件混凝土整体协同工作，取决于钢板与混凝土之间的粘贴强度。
就钢与混凝土的粘贴抗剪强度和粘贴抗拉强度进行如下实验：(1)在C40级的混凝土立方体试块上，用结构胶结粘合两块大小相同的钢板，在结构胶完全固化后，进行剪切实验（如图1）。
结果表明，剪切破坏发生在混凝土，而不再粘结面上，混凝土的破坏面大于粘合面。
可见，粘结抗剪强度大于混泥土的抗剪强度。
（2）粘结抗拉实验把两块钢板对称的粘结在C40级的混凝土立方体试块上，进行抗拉实验（如图）结构表面，拉断面发生在混凝土试块上，而粘结面完好，混凝土的破坏面大于粘合面。
可见，粘结抗拉强度大于混凝土的抗拉强度。
上述实验表面，用结构胶粘结的钢板与混凝土，无论其粘结抗剪，还是粘结抗拉，破坏均发生在混凝土，粘结强度取决于混凝土的钢板自身强度。
一、粘贴钢板加固法原理钢板粘贴补强法是：采用环氧树脂系列粘接剂，将钢板粘贴在钢筋混凝土结构物的受拉区域薄弱部位，使之与结构物形成整体，用以代替需增设的补强钢筋，通过钢板与补强结构的共同作用，提高其刚度，限制裂缝开展，改善钢筋及混凝土的应力状态，提高梁的承载能力，以达到补强效果一种加固方法。
用粘贴钢板来加固桥梁，在国外已得到广泛的应用，国内也有不少实例，这是因为这种加固法具有以下优点：（1）不需要破坏被加固的原有结构物；（2）加固工程质量要求很高，但施工时并不要求高级的专门技术人员操作；（3）加固工程几乎不增大原结构物的尺寸；（4）能在短期内完成加固工程；（5）几乎可以不改变具有历史价值建筑的原有艺术特点。
粘贴钢板加固的常用形式有：板梁桥或T梁桥梁底粘贴纵向钢板加固、箱梁或T梁（或工字梁）梁腹粘贴斜向钢板加固、悬臂梁牛腿或挂梁端部粘贴钢板加固、拱桥拱圈粘贴钢板加固等。
为保证钢板与被加固的构建形成整体，钢板必须有足够的锚固长度，粘结剂具有足够的粘结强度和耐久性。
为避免钢板脱胶拉开，端部可用加紧螺栓固定，但必须注意不要对构建截面造成不必要的损伤。
二、钢与混凝土的粘结强度加固时粘贴上的钢板，能否与原构件混凝土整体协同工作，取决于钢板与混凝土之间的粘贴强度。
就钢与混凝土的粘贴抗剪强度和粘贴抗拉强度进行如下实验：(1)在C40级的混凝土立方体试块上，用结构胶结粘合两块大小相同的钢板，在结构胶完全固化后，进行剪切实验（如图1）。
结果表明，剪切破坏发生在混凝土，而不再粘结面上，混凝土的破坏面大于粘合面。
可见，粘结抗剪强度大于混泥土的抗剪强度。
（2）粘结抗拉实验把两块钢板对称的粘结在C40级的混凝土立方体试块上，进行抗拉实验（如图）结构表面，拉断面发生在混凝土试块上，而粘结面完好，混凝土的破坏面大于粘合面。
可见，粘结抗拉强度大于混凝土的抗拉强度。
上述实验表面，用结构胶粘结的钢板与混凝土，无论其粘结抗剪，还是粘结抗拉，破坏均发生在混凝土，粘结强度取决于混凝土的钢板自身强度。

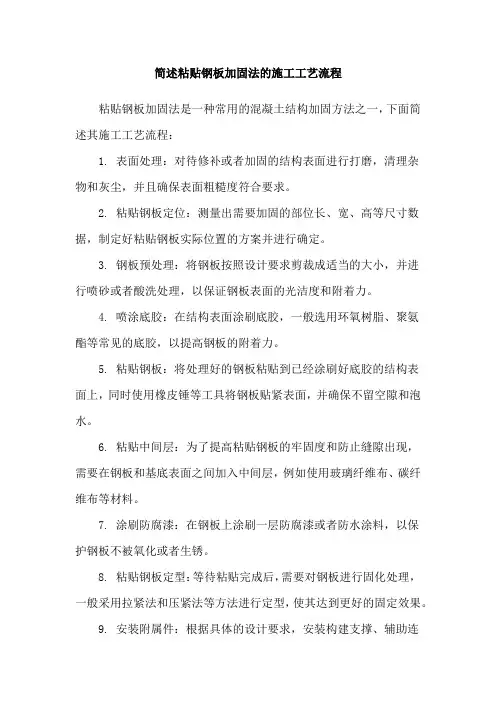

简述粘贴钢板加固法的施工工艺流程
粘贴钢板加固法是一种常用的混凝土结构加固方法之一，下面简述其施工工艺流程：
1. 表面处理：对待修补或者加固的结构表面进行打磨，清理杂
物和灰尘，并且确保表面粗糙度符合要求。
2. 粘贴钢板定位：测量出需要加固的部位长、宽、高等尺寸数据，制定好粘贴钢板实际位置的方案并进行确定。
3. 钢板预处理：将钢板按照设计要求剪裁成适当的大小，并进
行喷砂或者酸洗处理，以保证钢板表面的光洁度和附着力。
4. 喷涂底胶：在结构表面涂刷底胶，一般选用环氧树脂、聚氨
酯等常见的底胶，以提高钢板的附着力。
5. 粘贴钢板：将处理好的钢板粘贴到已经涂刷好底胶的结构表
面上，同时使用橡皮锤等工具将钢板贴紧表面，并确保不留空隙和泡水。
6. 粘贴中间层：为了提高粘贴钢板的牢固度和防止缝隙出现，
需要在钢板和基底表面之间加入中间层，例如使用玻璃纤维布、碳纤维布等材料。
7. 涂刷防腐漆：在钢板上涂刷一层防腐漆或者防水涂料，以保
护钢板不被氧化或者生锈。
8. 粘贴钢板定型：等待粘贴完成后，需要对钢板进行固化处理，一般采用拉紧法和压紧法等方法进行定型，使其达到更好的固定效果。
9. 安装附属件：根据具体的设计要求，安装构建支撑、辅助连
接件、补强板等附属部件。
以上是粘贴钢板加固法的施工工艺流程。
需要注意的是，在进行施工前，应该做好充分的准备工作，并按照设计方案认真执行施工操作，以确保加固效果符合要求并能够提高结构的承载力。
