固瑞克Fusion AP双组份空气清洁喷枪选型指南

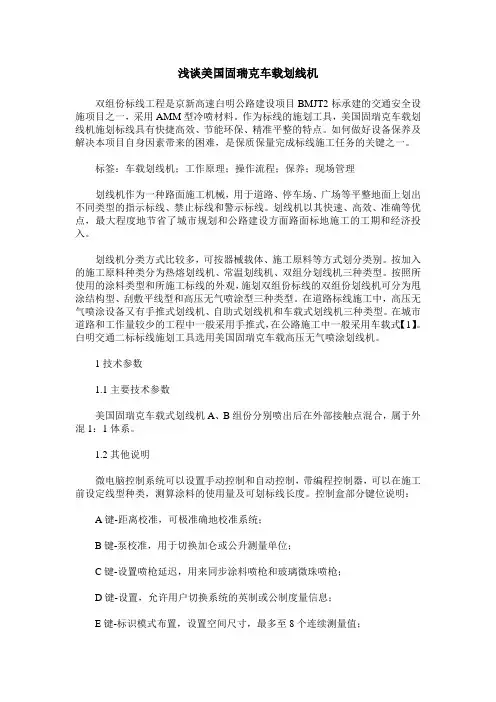

浅谈美国固瑞克车载划线机双组份标线工程是京新高速白明公路建设项目BMJT2标承建的交通安全设施项目之一，采用AMM型冷喷材料。

作为标线的施划工具，美国固瑞克车载划线机施划标线具有快捷高效、节能环保、精准平整的特点。

如何做好设备保养及解决本项目自身因素带来的困难，是保质保量完成标线施工任务的关键之一。

标签：车载划线机；工作原理；操作流程；保养；现场管理划线机作为一种路面施工机械，用于道路、停车场、广场等平整地面上划出不同类型的指示标线、禁止标线和警示标线。

划线机以其快速、高效、准确等优点，最大程度地节省了城市规划和公路建设方面路面标地施工的工期和经济投入。

划线机分类方式比较多，可按器械载体、施工原料等方式划分类别。

按加入的施工原料种类分为热熔划线机、常温划线机、双组分划线机三种类型。

按照所使用的涂料类型和所施工标线的外观，施划双组份标线的双组份划线机可分为甩涂结构型、刮敷平线型和高压无气喷涂型三种类型。

在道路标线施工中，高压无气喷涂设备又有手推式划线机、自助式划线机和车载式划线机三种类型。

在城市道路和工作量较少的工程中一般采用手推式，在公路施工中一般采用车载式【1】。

白明交通二标标线施划工具选用美国固瑞克车载高压无气喷涂划线机。

1技术参数1.1主要技术参数美国固瑞克车载式划线机A、B组份分别喷出后在外部接触点混合，属于外混1：1体系。

1.2其他说明微电脑控制系统可以设置手动控制和自动控制，带编程控制器，可以在施工前设定线型种类，测算涂料的使用量及可划标线长度。

控制盒部分键位说明：A键-距离校准，可极准确地校准系统；B键-泵校准，用于切换加仑或公升测量单位；C键-设置喷枪延迟，用来同步涂料喷枪和玻璃微珠喷枪；D键-设置，允许用户切换系统的英制或公制度量信息；E键-标识模式布置，设置空间尺寸，最多至8个连续测量值；F键-诊断、帮助，能够快捷地查找系统故障；2工作原理美国固瑞克车载式划线机利用汽油机为动力，由液压驱动活塞泵往复运动吸入涂料形成高压，可双喷枪同时工作，标线一次完成。

固瑞克（GRACO）润滑油输送系统操作手册关于固瑞克（GRACO）超过75年的润滑业务经验积累！z从1926年开始，固瑞克公司一直是润滑专业设备的主要制造商。

我们的油脂泵、油泵、可计量加注枪、卷盘、废油回收设备，以及流体管理系统均属工业标准，是绝大部分应用需求的首选。

我们的润滑设备有何特殊呢？z在大多数使用环境下能长期的保持其可靠性能。

z高质量的设备能充分满足各种工作的要求。

z具有行业中领先的客户支持小组和产品有效性。

强大的经销网络！z从事润滑业务75年以来，具有遍布世界的销售网络，同时具有一大批经验丰富的专业人员，这些专业人员能确切地了解您独特的业务需要，并能根据您的应用需要推荐合适的设备。

一、 润滑油泵1．1 润滑油泵的结构1．2 润滑油泵的操作图1.2 为整个系统的简图，可以比较直观的看出系统主要由四大部分构成：1.压缩空气管路总程。

其功能是导入、控制并调节压缩空气，为油泵及时提供最佳动力能源，保证油泵稳定运行。

2.润滑油泵总程。

其功能是将润滑油从储油桶自动输送到终端加油枪，保证换油工作的高效、持续、稳定，从而实现快速换油，从某种意义上讲此总程是整个系统的关键，是保证实现快速换油理念的根本。

3.油品输出总程。

其功能是将输出的润滑油根据场地需要准确导入换油工位，保证操作的方便、灵活、快捷。

4.储油桶。

其功能是储存大量润滑油，以保证换油工作的稳定性和持续性。

启动油泵的具体步骤：1.打开压缩空气管路部分所有空气截止阀；2.调节空气过滤器的调压旋钮，调至70psi左右；3.打开油品输出部分所有高压油品截止阀；4.打开终端加油枪。

更换新储油桶的具体步骤：1.关闭压缩空气管路中所有空气截止阀；2.调节空气过滤器的调压阀，泄掉管路残存空气压力，直至压力表指针指向0；3.关闭油品输出部分所有高压油品截止阀；4.用扳手分别拆卸与油泵连接的压缩空气软管与出油软管（注意：只需拆卸软管和油泵连接的活动接头即可；出油管拆卸后立即用毛巾包裹，以免少量油品溢出影响工作环境）；5.用扳手稍稍拧紧油泵与油桶连接的卡套螺丝，此时卡套紧紧卡住油泵（注意：卡套见图1.2中红色标注部分内；卡套螺丝避免大力拧死以免卡套失去自然弹性，稍稍调节即可）；6.旋转油泵泵体，直至油泵完全退出油桶；7.将油泵重新装入新油桶，并将所拆卸的空气管与出油管接上。

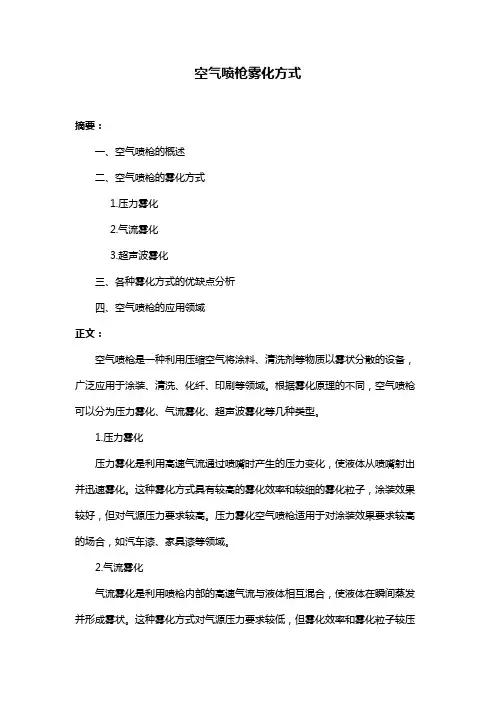

空气喷枪雾化方式
摘要：
一、空气喷枪的概述
二、空气喷枪的雾化方式
1.压力雾化
2.气流雾化
3.超声波雾化
三、各种雾化方式的优缺点分析
四、空气喷枪的应用领域
正文：
空气喷枪是一种利用压缩空气将涂料、清洗剂等物质以雾状分散的设备，广泛应用于涂装、清洗、化纤、印刷等领域。

根据雾化原理的不同，空气喷枪可以分为压力雾化、气流雾化、超声波雾化等几种类型。

1.压力雾化
压力雾化是利用高速气流通过喷嘴时产生的压力变化，使液体从喷嘴射出并迅速雾化。

这种雾化方式具有较高的雾化效率和较细的雾化粒子，涂装效果较好，但对气源压力要求较高。

压力雾化空气喷枪适用于对涂装效果要求较高的场合，如汽车漆、家具漆等领域。

2.气流雾化
气流雾化是利用喷枪内部的高速气流与液体相互混合，使液体在瞬间蒸发并形成雾状。

这种雾化方式对气源压力要求较低，但雾化效率和雾化粒子较压
力雾化方式略逊一筹。

气流雾化空气喷枪适用于对涂装效果要求不高的场合，如建筑涂料、印刷油墨等领域。

3.超声波雾化
超声波雾化是利用超声波振动液体，使液体产生气泡并迅速破裂，形成雾状。

这种雾化方式具有雾化效率高、雾化粒子细、涂装效果好等特点，但对设备成本和能耗较高。

超声波雾化空气喷枪适用于高端涂装领域，如电子电路板、珠宝等领域。

各种雾化方式都有其优缺点，用户可以根据实际需求选择合适的空气喷枪。

空气喷枪的应用领域非常广泛，除了上述提到的涂装、清洗、化纤、印刷等领域外，还广泛应用于金属加工、食品加工、医药等领域。

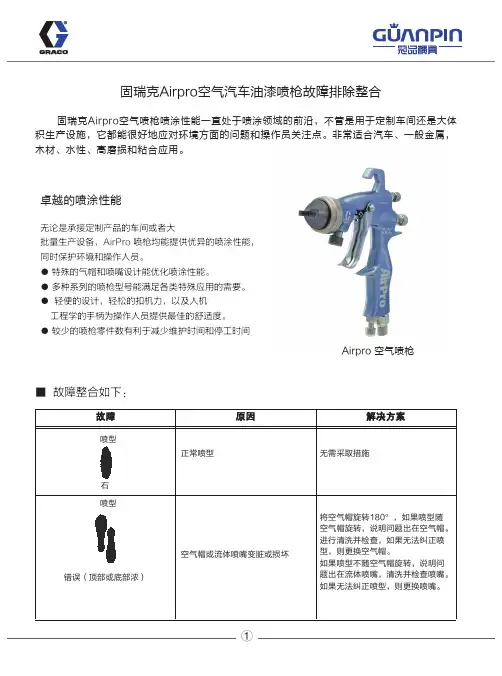

固瑞克Airpro空气汽车油漆喷枪故障排除整合
固瑞克Airpro空气喷枪喷涂性能一直处于喷涂领域的前沿，不管是用于定制车间还是大体积生产设施，它都能很好地应对环境方面的问题和操作员关注点。

非常适合汽车、一般金属，木材、水性、高磨损和粘合应用。

卓越的喷涂性能
无论是承接定制产品的车间或者大
批量生产设备，AirPro 喷枪均能提供优异的喷涂性能，
同时保护环境和操作人员。

● 特殊的气帽和喷嘴设计能优化喷涂性能。

● 多种系列的喷枪型号能满足各类特殊应用的需要。

● 轻便的设计，轻松的扣机力，以及人机
工程学的手柄为操作人员提供最佳的舒适度。

● 较少的喷枪零件数有利于减少维护时间和停工时间
Airpro 空气喷枪
■ 故障整合如下：
■ 喷型的故障排除
■ 故障整合如下：。

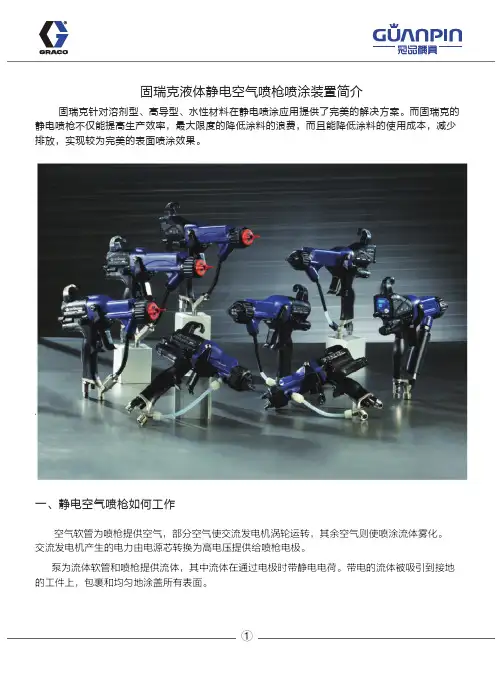

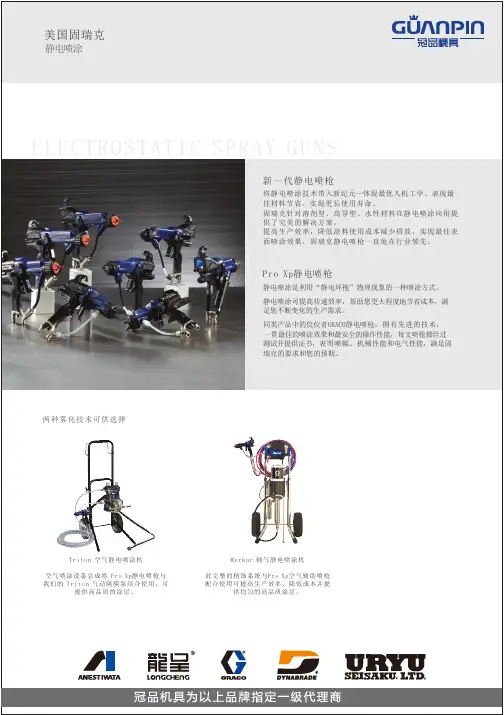

固瑞克液体静电空气喷枪喷涂装置简介
固瑞克针对溶剂型、高导型、水性材料在静电喷涂应用提供了完美的解决方案。

而固瑞克的静电喷枪不仅能提高生产效率，最大限度的降低涂料的浪费，而且能降低涂料的使用成本，减少排放，实现较为完美的表面喷涂效果。

一、静电空气喷枪如何工作
一、静电空气喷枪如何工作
空气软管为喷枪提供空气，部分空气使交流发电机涡轮运转，其余空气则使喷涂流体雾化。

交流发电机产生的电力由电源芯转换为高电压提供给喷枪电极。

泵为流体软管和喷枪提供流体，其中流体在通过电极时带静电电荷。

带电的流体被吸引到接地的工件上，包裹和均匀地涂盖所有表面。

二、静电空气喷枪概述
静电喷枪包含控制器、指示器和组件
A. 空气旋转接头入口——连接接地供气软管的1/4npsm（外螺纹）左旋螺纹。

B. 流体入口——连接流体供应软管的3/8npsm（外螺纹）。

C. 涡轮空气排放口——用于所供排放管得倒钩接头。

D. 空气帽和喷嘴。

E. 电极针——向流体供应静电荷。

F. 扇形空气调节阀——调整扇形尺寸和形状，用于减小喷型宽度。

G. 雾化空气限流阀——限制空气帽空气流量，如果需要，可用管塞（包括在内）代替。

H. 流体调节旋钮——通过限制流体针移动来调节流体流量。

只能用于低流量条件，以减少磨损。

I. ES On-Off阀——打开（I）或关闭（O）静电装置 。

J. ES指示器（仅限标准型喷枪）——ES打开（I）时亮起，颜色指示交流发电机频率。

三、典型安装说明
非危险场所危险场所
Figure 10 典型安装
典型安装说明。

固瑞克水性手持式空气静电喷枪Pro Xs WB故障排除简介
固瑞克Pro Xs水性手持式静电空气喷枪被广泛应用于循环系统的水性涂料，不仅可以降低运营成本和涂料使用，而且流体仍在枪中接地，运转时无需隔离系统。

对于喷枪本体的基础故障排除总结如下：
■ 电气故障排除
■ 喷型的故障排除
特别注意：在拆卸喷枪之前，要检查故障排除表中的所有可能办法；某些喷型问题是由于空气与流体未能适当平衡造成的
■ 喷枪的操作故障排除
特别注意：在拆卸喷枪之前，要检查故障排除表中的所有可能办法。

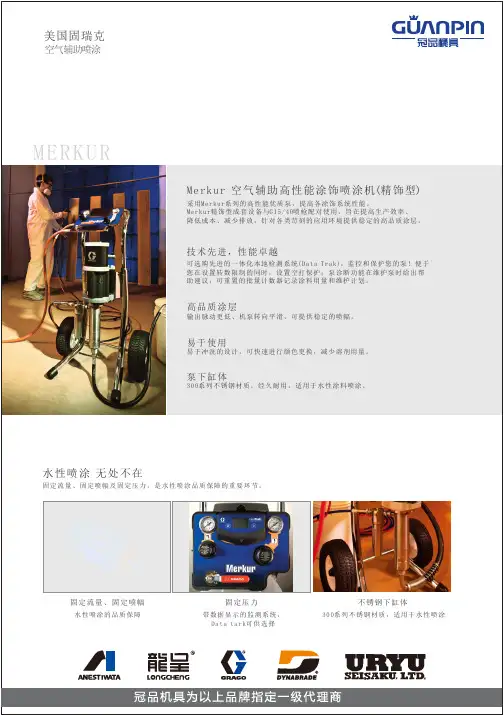

固瑞克手持式液体静电空气辅助喷漆枪Pro Xp60 AA故障排除办法
固瑞克手持式静电油漆家具喷枪Pro Xp60 AA是市场上集体积小、质量轻为一体的高性能静电空气辅助喷枪。

对家具金属部件等能达到高雾化喷涂效果。

每次喷涂时均可实现均匀、高品质涂层。

经过改进后的喷嘴系列为各种应用带来高质量的涂饰。

设计有预喷口，可帮助雾化涂料，以完成精饰型喷涂。

下面将对该油漆喷枪使用过程中可能出现的故障进行排除：
■ 基本特点
1．使用一件式气帽和各种喷涂喷嘴来达成高品质的喷涂效果
2．相比于传统气动喷枪，其传输效率也得到提升
3．智能控制装置帮助分析性能、适应电压需求及更方便地排除故障
4．美国制造
5．市面上带内置电源供应的最小型喷枪——1英寸（2.5厘米）和4盎司（110克）
6．喷幅调节模式控制根据零件尺寸变更喷幅宽度，从而减少过喷
7．坚固、可靠的设计享受三年质保
8．每个喷枪均经过严格测试，附带证书，指明喷射形式、机械性能和电气性能
■ 喷型的故障排除
注意：某些喷型问题是由于空气与流体未能适当平衡造成的。

■ 喷枪操作故障排除
■
流体枪针的更换。

固瑞克手持式静电喷枪流体喷嘴和空气帽选择表
固瑞克手持式静电喷枪Pro Xp系列，一直以来都以更小、更轻、喷涂质量更佳的品质享誉全球。

而旗下的静电喷枪种类用途都有所不同。

有空气辅助喷枪，也有空气喷枪，还有水性静电喷枪（分为40、60、85kv型号）。

Pro Xp高性能静电喷枪，除了基本配置以外，还专门设计了用于提供更优质涂层的圆形空气帽，专用于圆形雾化。

现对固瑞克空气帽和流体喷嘴进行介绍：
流体喷嘴选择表
空气帽选择表
下表中的所有空气帽喷型和长度均在以下条件下测得，喷型形状和长度根据涂料而定：1．离目标的距离：10英寸（254毫米）
2．入口空气压力：50磅/平方英寸（34千帕，3.4巴）
3．扇形空气：调整以获得最大宽度
4．流体流速：10盎司/分钟（300立方厘米/分钟）。

LXD 固瑞克双组份划线机感谢您使用本公司产品！注意事项产品技术参数LineLazer「200HS是划线机除了具有使行业发生变化的LineLazerNV系列划线机的特色以外，还采用了全新的高容量的冷却系统 .固瑞克200型划线机特性：先进的减震系统可后置的喷枪支架轻质的喷嘴固定装置易卸式全方位流体过滤器高容量冷却系统增加了 20%的液压液体箱使得系统持续冷却改进的冷却栅包在液压冷却箱的下面新型冷却扇设计风量增加70%,能更好的冷却液压系统新型的马达装置系统改进型的皮带以与较长的皮带使用寿命配套改进的自动拉伸弹簧安装在中央，可以持续和平稳定使用主体配置：美国固瑞克双泵、液压引擎驱动系统、无极变速系统最大喷嘴尺寸：单枪0.039;双枪0.031最大工作压力：3300PSI工作流量：15升/分钟（液压柱塞泵）油箱容量：3.6升引擎功率：6.5匹马力汽油机（曰本本田）实际工作效率：2-3公里/小时控制系统：无极变速洒珠系统：气压喷洒，采用进口空压机；美国固瑞克玻璃珠喷枪。

玻璃珠箱容置：20L (27KG)整机重量：240kg整机尺寸：1730*1120* 1170mm安全使用说明一、使用前检查准备工作友情提醒：建议用户应设专人负责操作及维护保养本机！1.操作人员应认真阅读本机使用说明书及所配置的发动机说明书，按要求的牌号和标准加注汽油和润滑油，经必要的上岗前培训，对机器有一定的认识后方能设备操作.2.挑起防尘盖后，A泵和B泵都需加入保护液.（建议使用原厂出产TSL保护液）注意事项11.3.关闭排气阀.4.玻璃珠罐内加入玻璃珠（需先排清空气）.注意事项7.5.A、B料桶分别加入A、B涂料（千万别弄混）.注意事项1.＆2.二、操作过程1.打开玻璃珠罐进气阀.2.关闭液压回流阀.3.打开两个黑色的油漆回流阀.4.打开汽油机开关（ON）位置，按照箭头方向调整风门和油门.注意事项13.5.启动汽油机后，关小风门.6.打开液压回流阀.7.油漆回流阀空气排尽，关闭油漆回流阀.8.观察显示屏调节压力，显示屏显示1300psi左右.9.适当加大油门，使喷枪不在抖动.10.放下指针对准基准线.11.调整两枪高度，使A、B料交叉混合.12.调整玻璃珠喷涂宽度.13.左手控制定位伦和玻璃珠喷洒开关.14.右手控制喷枪喷涂.15.添加玻璃珠要关闭进气阀.16.打开排气阀泄压.17.关机前，先减小油门.18.再关闭液压回流阀.19.打开油漆回流阀.20.按下熄火开关，关闭汽油机.注意事项3.＆4.＆5.＆6.三、维护与保养*操作人员要有责任心，应对设备进行定期保养，发现隐患及时处理.*定期稀料清洗过滤器.日本本田汽油机维护与保养感谢您使用本公司产品！使用时应按本说明书所介绍的保养方法及各项规定进行调整，保养。

喷涂机器人喷枪的选择
喷枪是喷涂机器人中的重要组成部分，如果在喷涂作业中使用不当，就会影响产品的喷涂效果，因此喷涂机器人的喷枪的选择非常重要。

选择喷涂机器人喷枪时，应考虑喷涂物件的袭大小、涂料的品种以及喷涂的品质登记标准等因素。

如果喷涂机器人涂装的物件大，就要选用口径较大的喷枪，这样出漆量大、速度快。

喷涂品质要求高时，要选择出漆嘴雾化好的油漆喷枪。

相反，物件大、品质要求不高，选用雾化好的喷枪反而会影响效率。

如果喷涂机器人喷涂时的涂料用量少、喷涂物件面积小而且颜色种类又多时，使用大喷枪就会造成浪费，又不能提高品质，这时应选用重力式喷枪，因为该喷枪装漆容量少，换颜色方便，清洗漆壶时节省稀释剂。

喷枪口径越大，所需用的空气压力越大，喷出的涂料越多，需用漆的稠度越高。

喷涂机器人喷枪的口径大小与喷枪嘴的空气帽的风孔是互相配合的，空气帽分为多孔型和少孔型，多孔型的空气帽空气用量大，雾化性能好，涂膜品质也好；
少孔型的空气帽空气用量小，但雾化能力差，适合喷涂品质要求不太高的物件。

喷涂涂料的雾化程度与喷枪的口径大小、涂料的粘度、出风孔的排风量多少以及排列的角度等有很大关系。

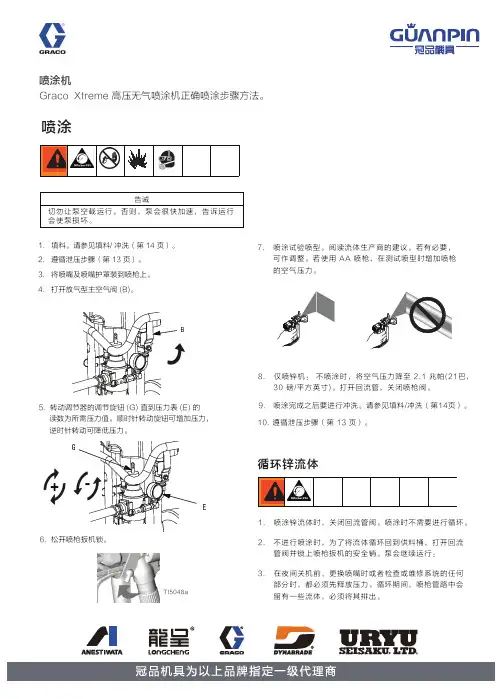

固瑞克喷嘴的选型指南固瑞克喷嘴的选型指南o喷嘴是用来控制喷幅（喷涂范围）和涂料流量（漆膜厚度）。

o喷嘴需要和喷嘴座配合使用，常用的喷嘴座有3种，每种喷嘴座所含的喷嘴不能够互相通用。

o喷嘴有6位数订货编码，前面三位是指喷嘴的类型，后三位是喷幅和孔径，常用的喷嘴座和其包含的喷嘴有：RAC X （蓝色喷嘴座）LTX ――蓝色，适用于乳胶漆喷涂WR ――蓝色，宽喷幅喷嘴FFT ―－绿色，精饰型喷嘴RAC 5 （桔黄色喷嘴座）286 ――黑色，标准型喷嘴FF5 ――绿色，精饰型喷嘴LL5 ――黄色，划线车喷嘴RAC Heavy-Duty （桔黄色喷嘴座）GHD ――灰色，耐磨性喷嘴o喷嘴识别说明：LTX 5 17蓝色适用于喷涂乳胶漆的喷嘴5代表喷幅（喷涂范围）的一半为5英寸，相当于25-30cm左右，17代表其孔径为0.017英寸，大约是0.42mm左右o常用喷嘴口径都是以奇数递增，如15,17,19等，只有FFT和FF5系列是以偶数递增o乳胶漆的喷涂：喷涂乳胶漆时，综合施工效率和质量（膜厚）来说，可以采用标配的LTX517或515喷嘴。

在墙角分色时为减少漆雾可采用喷幅较小的喷嘴如315或317等。

为了取得绝佳的表观质量，可以选用FFT精饰型喷嘴，包括414或416等在大面积施工时可选用WR1221或1223喷嘴，她的喷幅可达到55-65cm，施工效率较LTX等可提高一倍。

由于它的喷幅变大，为确保漆膜的厚度，喷嘴孔径需要加大，由于小型设备不能够为大口径喷嘴提供足够的涂料压力，所以WR喷嘴只有ULTRA 695以上机型才能使用。

o2K PU的喷涂喷涂木器家具时――由于无气喷涂的涂料流量较空气喷涂大很多，使用标配LTX517时出漆量会很大，喷涂立面时会流挂，所以推荐使用FFT精饰型喷嘴（FFT310,312,314等），顾名思义它的雾化效果较普通喷嘴好，能够用较低的压力将涂料雾化的非常均匀，并延长喷嘴使用寿命。
