当前位置：文档之家 › 口腔陶瓷材料课件

口腔陶瓷材料课件

  • 格式：ppt
  • 大小：3.81 MB
  • 文档页数：25

下载文档原格式

  / 25

合集下载

口腔材料学：11 第十一章口腔陶瓷

口腔材料学：11 第十一章口腔陶瓷
第十一章 ( Dental Ceramic )
第一节 口腔陶瓷概述
世界上许多民族的祖先，在不同时期不同环 境不同文化背景下，各自都独立地发明创造了陶 器，唯有瓷器是由中国人发明，在公元五、六世 纪以后陆续传播到世界各地的 。
陶器跟瓷器的区别
材料 温度 坚硬程度
透明度
陶
瓷
一般黏土
瓷土（主要是高岭土）
2. 石 英：SiO2 熔点约1800℃。烧结中呈细颗 粒悬浮在玻璃相中。增强剂，强度↑；量大时，降低 透明度↓。
3. 白陶土或高岭土 : 具可塑性, 易与长石结 合，韧性和不透明性↑。失水后收缩量大。
烤瓷材料的基本原料组成
4. 助熔剂: 硼砂、碳酸盐。 使长石的熔融温度↓，孔隙↓。
5. 着色剂: 金属氧化物。氧化钛（白色）、氧 化铯（黄色），氧化镍(灰)、氧化钴(兰)、氧化铁 (褐)、磷酸锰(红)。
分为体瓷和切缘瓷。修复体的制作同传统烤瓷。 可用于嵌体、高嵌体及低应力的冠和贴面。
优点 不透明核相对较小，修复体更透明，弯 曲强度较高。
缺点 烧结收缩，修复体的边缘适合性稍差， 不能用于后牙修复。
烧结全瓷
含氧化镁结晶, ↑强度。烧结后挠曲强度达 131MPa, 线胀系数大。上釉后压缩强度可达269MPa。
气泡、遮色剂、填料和 晶相含量、瓷粉粒度
遮色瓷、牙本质瓷、釉 质瓷、切端瓷
机械性能
口腔陶瓷的性能
挠曲强度 断裂韧性
氧化锆、玻璃浸渗、二硅 酸锂、白榴石增强陶瓷
抵抗裂纹扩 展能力
弹性模量
收缩
烧结收缩
密度
热学性能
线胀系数
影响口腔陶瓷性能的因素：
组成成分 晶体结构和尺寸 玻璃相的特性
气孔 杂质 瓷粉粒度

口腔陶瓷材料

口腔陶瓷材料

中温烧结阶段 粉粒间完全凝集而形成致密体，但此
期将出现明显的体积收缩。 粉粒相互熔接形成牢固的结晶整体， 高温烧结阶段 此期体积收缩趋于稳定。
经以上初次烧成后，还可根据需要对预
成体进行调磨修改或修补再次烧结。经
口腔内试戴合适后，最后再进行修复体
表面上釉，完成最后一次烧结。
口腔陶瓷材料是一种脆性材料
（五） 化学性能 口腔陶瓷是口腔材料中化学性能最稳定的 材料，均可耐受许多化学物质的作用而不 发生变化，长期在口腔环境条件下，对各
种食物、饮料、唾液、体液、微生物及其
酶的作用，不会产生变质、变性。
（六） 生物性能 口腔陶瓷材料具有较好的生物学性能，在 口腔内使用安全、无毒。特别是生物陶瓷，
度的结晶过程。
烧结是陶瓷制品制备最关键的工艺环节， 它决定了最终制品的性能。烧结过程通常 伴随有气孔减少和体积收缩的变化。
2.表面涂层 表面涂层是采用一定的工艺
手段，将某种材料均匀、等厚、紧密结
合在另一种基底材料上的技术。常采用
高温熔烧、等离子喷涂、热扩散、气相
沉积、离子注入、溅射、真空镀膜等工
艺进行涂层。烤瓷熔附金属修复体的制
按临床使用部位分为
植入体内和非植入体内的陶瓷
按临床用途分为
烤瓷和金属烤瓷
铸造陶瓷
种植陶瓷
成品陶瓷牙等。
2. 口腔陶瓷材料（陶瓷粉）的制备
采用天然或人工合成的材料作为原
材料，经高温熔融、淬冷、粉碎及 混合等工艺制备成陶瓷粉。
（二） 口腔陶瓷制品的制备
1．烧结 将初步烧结的陶瓷粉在低
于熔点的温度下加热，获得致密高强
烤瓷材料的物理机械性能
性 能 长石质烤瓷65 1Βιβλιοθήκη 2 60 400氧化铝质烤瓷

口腔科各种材料的认识ppt课件

口腔科各种材料的认识ppt课件

有机高分子化学材料：
又称聚合物化学材料，是指有机类与无机类化合物合成
反应的一种科学。
可编辑课件
3
材料的概念种类来自性能应用范围固化反应
可编辑课件
4
充填材料
概念：治疗龋病时用于充填窝洞的材料 分类：玻璃离子类、复合树脂类、金属合
金类。 性能：物理性能、化学性能、机械性能、
操纵性能、生物学性能。 固化反应：光固化、化学固化（自固化） 应用范围：直接充填修复、修复体修复、
可编辑课件
20
充填辅助类
根充糊剂 比例：1：1 调拌时间：45秒 操作时间：1分钟 固化时间：2小时
可编辑课件
21
氧化锌 比例： 暂封1：1 、粘接1：2 调拌时间：45秒 操作时间：1分30秒 固化时间：6分钟
可编辑课件
22
氢氧化钙 比例：1:1 调拌时间：30秒 操作时间：2分钟 固化时间：6分钟
口腔材料的新认识
可编辑课件
1
材料的分类
按材料性质分类 按材料用途分类 按材料颜色分类 按应用部位分类 按与口腔组织接触方式分类
可编辑课件
2
材料的区分
印模材料 模型材料 锻制和铸造合金材料 基托与软衬材料 充填材料 预防材料
水门汀材料 粘结材料 口腔陶瓷材料 铸造玻璃瓷材料 种植材料 辅助材料
可编辑课件
13
3M手调聚醚硅橡胶 比例：1：1 搅拌时间： 45 秒 操作时间：2分45秒 口内时间：3分15秒 固化时间：6分钟
可编辑课件
14
玻璃离子类
3M洞衬 粉液比例： 1：1 (1 平勺粉、1 滴液) 调拌时间：20 秒 操作时间：2 分30 秒 光固化时间：30 秒
可编辑课件

口腔修复陶瓷材料课件

口腔修复陶瓷材料课件

04
原料的成型：将混合后的原料通 过压制、注塑等方法成型
成型工艺
注塑成型：将陶瓷粉末与有机粘结 剂混合，注入模具中成型
压铸成型：将陶瓷粉末与有机粘结 剂混合，通过压铸机成型
流延成型：将陶瓷粉末与有机粘结 剂混合，通过流延机成型
3D打印成型：将陶瓷粉末与有机 粘结剂混合，通过3D打印机成型
烧结工艺
2
生物相容性高的材料能够降低 炎症和过敏反应的风险。
3 生物相容性高的材料能够促进 骨组织和软组织的生长和愈合。
4 生物相容性高的材料能够降低 植入物周围组织损伤的风险。
原料的选择与处理
01
原料的选择：根据陶瓷材料的性 能和用途选择合适的原料
03
原料的混合：将不同原料按照 一定比例混合均匀
02
原料的预处理：对原料进行清洗、 干燥、粉碎等处理
能
美学修复：用于改 善牙齿颜色、形态 和排列，提高美观
度
牙桥修复：用于修 复多颗牙齿缺失， 恢复牙齿连续性和
咀嚼功能
临时修复：用于临 时修复牙齿缺损或 缺失，保护牙齿和
牙龈
牙种植体：用于修 复单颗或多颗牙齿 缺失，提供稳定的
支持和固位
口腔正畸：用于矫 正牙齿排列不齐， 改善咬合关系和面
部美观
机械性能
牙体变色修复： 用于修复牙齿 变色，改善牙 齿美观
牙体磨损修复： 用于修复牙齿 磨损，保护牙 齿表面
牙体畸形修复： 用于修复牙齿 畸形，改善牙 齿形态和功能
牙体缺失修复： 用于修复牙齿 缺失，恢复牙 齿形态和功能
牙体美容修复： 用于修复牙齿 美容问题，改 善牙齿美观
牙列缺损修复
01
陶瓷材料可用于制作 牙冠、牙桥等修复体

口腔材料学：口腔全瓷材料

口腔材料学：口腔全瓷材料

（Castable dental ceramic）
铸造(玻璃)陶瓷: 经失蜡铸造工艺成型的陶瓷。
高温熔化后经铸造工艺以玻璃态成形，后经结晶
化热处理析出结晶相而瓷化。
铸造陶瓷修复工艺: 用铸造陶瓷材料制作修复体
的技术。所制作的修复体称为铸造陶瓷修复体。
(1984年Corning 公司和Dentsply公司， 推出Dicor铸造 陶瓷产品)。
本章小节
第一节 口腔陶瓷 一、口腔陶瓷的分类
㈠ 按熔点 ㈡ 按应用 二、口腔陶瓷的基本结构 ㈠ 陶瓷的晶相 ㈡ 陶瓷的结合键 三、口腔陶瓷制品的制备技术
第二节 传统烤瓷材料 一、 烤瓷材料的种类
按熔点分类 二、烤瓷材料的基本原料组成 三、烤瓷工艺步骤 烧结的三个阶段 四、长石质烤瓷
第三节～第九节 口腔全瓷材料
1．钾长石为主晶相的玻璃陶瓷 2．云母基玻璃陶瓷
技术：CAD/CAM技术和复制（仿形）切削技术
五. 铸造陶瓷(casting ceramic) 定义 修复体制作的步骤,目的 结晶化热处理定义,目的 影响结晶化热处理的因素
六. 成品陶瓷牙（ceramic teeth) 种类、组成、性能、特点
可切削陶瓷
铸造陶瓷的铸造收缩率与磷酸盐包埋材料的热 膨胀率尽量接近。
陶瓷材料的熔化温度约为1460℃左右。
铸造陶瓷
㈡ 结晶化热处理
定义 铸造陶瓷铸造后再次加热，使其在玻璃相
中析出结晶相，称为“结晶化”热处理。
那里用计算机控制切削机切削出一个放大的代 型。目的是补偿烧结收缩。随后于代型上压实 氧化铝粉，再次切削，最后烧结。再进一步用 膨胀匹配的氧化铝陶瓷贴面。
缺点：不能一次就诊完成。且设备昂贵，与 金修复体比，边缘精确度差。除氧化铝基陶瓷外， 陶瓷高度不透明，强度也不很满意。

口腔修复金属、陶瓷材料PPT课件

口腔修复金属、陶瓷材料PPT课件

结
烧，想不铂箔上较好。
工
艺
热压铸全瓷材料
优
缺
优点：铸瓷采用失蜡法，形态准确，半透明性，边缘密合，粘结性好；
点
缺点：投资大，强度相对低，不适用于桥体。
分成白榴石增强铸瓷和二硅酸锂增强铸瓷
制
制作蜡型-失蜡铸造-烧结牙本质瓷和切端瓷-上色上釉。
作
工
艺
粉浆堆涂玻璃渗透全瓷材料
概
念
直接耐火模型堆涂后烧结成微粒骨架，具有多孔结构；可代替基地金属冠
金属材料
名称
说明
CAD/CAM快速成型金属
主要为纯Ti、β-Ti合金、Co-Cr合金；成型方式为CAD/CAM
选择性激光烧结成型金属
主要为不锈钢、Ti合金、Co-Cr合金；金属粉末逐层熔结
电铸成型金属-金沉积
主要用于单冠修复
五、焊接与其他合金
金属材料
种类 组成
性能 应用
02
口腔修复陶瓷材料
A
金属烤瓷材料
Au-Pt-Pd合金丝 Au.Pt.Pd.Ag.Cu. 性优、焊接不良 高弹弓丝、卡环
Ni-Cr合金片
Ni80-90Cr5-10
性优耐腐Ni致敏 冠、正畸锁槽
不锈钢片
同18-8不锈钢 同18-8但C含量低 冠、正畸带环
一、锻制合金：合金成分基本性能
金属材料
碳（C） ---增加强度及硬度，过量则降低防腐性能 铬（Cr）---增加防腐性及强度 钴（Co）---增加强度、硬度及抗腐蚀性 镍（N i）---增加防腐性及韧性、延展性 硅（S i）---提高铸造性能，抗氧化 钛（Ti ）---良好生物相容性、抗腐蚀性、密度低、性能稳定、
一、锻制合金：对比一览表

第十一章 口腔陶瓷ppt课件

口腔陶瓷材料

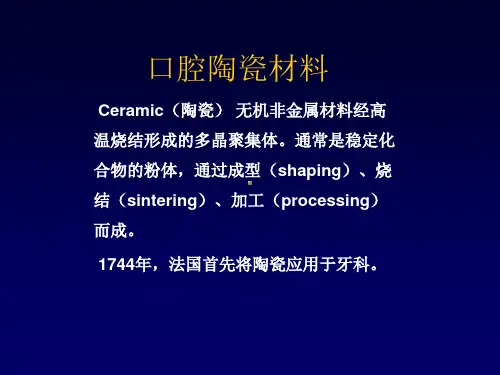

Ceramic（陶瓷） 无机非金属材料经高 温烧结形成的多晶聚集体。通常是稳定化 合物的粉体，通过成型（shaping）、烧 结（sintering）、加工（processing） 而成。 1744年，法国首先将陶瓷应用于牙科。
第一节 概述
二、口腔陶瓷的分类
可据熔点、应用、制造技术或晶体相分类。
氧化铝强度比长石质烤瓷中的SiO2晶体的强度 大，而且具高弹性模量及高断裂韧性，能有效预 防裂纹扩展。
氧化铝晶体相热胀系数与玻璃基质相相似，结合 好，所以强度高。
透明性差，只能用于全瓷冠的核心部分（核瓷、 底层瓷），外表面再烧结上强度较低但透明度较
好的牙本质瓷及釉质瓷。
sintered all-ceramic
第三节 金属烤瓷材料
将陶瓷烧结在金属上，陶瓷的缺点就可以用韧性 极好的金属给予补偿。用这种方法制成的修复体 被称为金属烤瓷修复体（ceramic-metal restoration） 该技术称为烤瓷熔附金属工艺（porcelain-fusedto metal，PFM） 在金属冠核表面熔附上线胀系数相匹配的瓷料， 这种瓷料称为金属烤瓷材料，又称为金属烤瓷粉 （porcelain-fused-to metal powder）
优点；透明性好， 抗弯强度高。可用于嵌体、高嵌体、 低应力的冠和贴面。
缺点：因烧结收缩，边缘适合性稍差，不能用于后牙。
sintered all-ceramic
3. 镁基冠核陶瓷 (Magnesia-based core porcelain)
基质中含镁结晶, 提高强度。烧结后挠曲强度强度达 131Mpa。
一 组成
长石、石英、陶土的混合物经烧结后制 备而成。 化学成分比其它陶瓷复杂：主要成分是 白榴石，调节瓷粉结晶析出和膨胀率的 调节剂，促进瓷粉与金属的结合剂，用 于遮挡金属底色的遮色剂，用于调节色 彩的着色剂

口腔修复陶瓷材料


第三节

热压铸全瓷材料
简称铸瓷（玻璃陶瓷） 白石榴石增强、二硅酸锂增强热压铸全瓷材料 商品名：Dicor、Cerapearl 结晶化处理


概念：铸瓷材料铸造后再次加热，使其在玻璃相中 析出结晶相 目的：将经过熔融、铸造厚的玻璃态材料转变为具 有优于原始材料性能的玻璃陶瓷

影响晶体形成数量、形式和性能的因素

成核剂 成核温度 结晶化温度 结晶化热处理升温速度
第四节

粉浆堆涂玻璃渗透全瓷材料
简称玻璃渗透全瓷 氧化铝基 尖晶石基 氧化锆增韧氧化铝
第五节

切削成型全瓷材料
氧化锆瓷块 氧化铝瓷块

第一节


金属烤瓷材料
组成和性能
瓷粉和水或专用液 以长石为主要原料 烧结 玻璃基质、白石榴石晶体、气孔
熔融： 升温后，粉粒中玻璃质软化，产 生流动，粉粒间凝集成致密体， 同时伴有明显的体积收缩。
第二节

烧结全瓷材料
白石榴石增强长石质烤瓷 氧化铝增强烤瓷 烧结全氧化铝瓷 Procera（商品名）
口腔材料学（第5版）
山东大学口腔医学院Fra bibliotek兰 晶第十三章 口腔修复陶瓷材料

制作全瓷修复体的材料 制作烤瓷修复体的材料 全口义齿的瓷牙 概念：以氧化物、氮化物、碳化物等为原料制 成的无机固体材料 陶瓷的概念已扩大到整个无机非金属材料


第一节


金属烤瓷材料
性能要求：
能模拟自然牙的外观 烧结温度应低于金属熔化温度 与金属基底的线胀系数相匹配 与金属基底有良好的润湿性 与金属基底形成牢固的结合 耐受口腔环境 具有与釉质相似的硬度

第十一章 口腔陶瓷分解


4. 种植陶瓷implant ceramic
.
（三）按临床使用部位分类：植入体内、非植入体内
（四）按 成 分 结 构：单纯陶瓷、陶瓷基复合材料
三、陶瓷的结构 烧结后，牙科陶瓷主要由三相组成：
晶体相（ crystalline phase) ：立方、四方、六方晶系， 据晶体相的性质及数量不同，陶瓷的机械性能和光学性能 不同。 玻璃相 (glassy phase) （无定型相）：非晶态结构的低
烤瓷修复体制作工艺
成型（shaping） 烧结（sintering）
成型
选择合适色调的烤瓷粉 用蒸馏水或烤瓷专用液调成糊状 用毛笔涂于代型上 用雕刻刀加压雕塑修复体外形，需放大 13%-20% 脱水 在已预热至650度的真空烤瓷炉内干燥
烧结
将瓷料粉体在低于熔点的温度下加热，使陶瓷 粉体致密、结合在一起的过程。烧结后可获得 致密、高强度的结晶体，常伴随体积收缩。 低温烧结阶段：瓷粉的玻璃基质软化、流动、 瓷粉间产生不全凝集，气孔多、 中温烧结阶段：瓷粉完全凝集，体积明显收缩 高温烧结阶段：凝集的瓷粉互相熔接在一起成 为牢固的结晶整体，体积收缩趋于稳定 离炉冷却 试戴后上釉
口腔陶瓷材料
Ceramic（陶瓷） 无机非金属材料经高 温烧结形成的多晶聚集体。通常是稳定化 合物的粉体，通过成型（shaping）、烧
结（sintering）、加工（processing
第一节 概述
二、口腔陶瓷的分类
可据熔点、应用、制造技术或晶体相分类。
长石质烤瓷材料 (feldspathic porcelain)
以长石和二氧化硅为基本组成成分的玻 璃态陶瓷材料, 也称为传统烤瓷材料( conventional dental porcelain ) 。 结构中含玻璃基质相及一个或多个结晶 相 白榴石(K2O·Al2O3·4SiO2 )为其结晶相 之一，故也叫白榴石烤瓷（leucite porcelain)

口腔材料学教学口腔修复陶瓷材料ppt课件

齿科烤瓷粉（简称烤瓷粉）是由长石、石英、陶土 的混合物经烧结、粉碎后制备而成。 烤瓷粉中主要包括三种不同使用功能的瓷粉：
遮色瓷(opaque)、 体瓷(body )或本质瓷（dentine）、 釉质瓷（enamel）。
40
长石
长石为造岩矿物，化学成分为不含水的碱金属与碱土金属铝 硅酸盐，主要是钾、钠、钙和少量钡的铝硅酸盐。 口腔陶瓷中的长石为钠长石与钾长石的混合物，作为熔剂使 用，是形成玻璃相的主要成分。
SiO2 65～75
Al2O3 7～30
R2O+RO 4～33
8
4.陶瓷的结构 陶瓷材料的结合键
离子晶体-以离子键结合的晶体。金属氧化物。 MgO、Al2O3、ZrO2
共价晶体-以共价键结合的晶体。 金刚石、SiC、Si3N4、BN
9
陶瓷材料的相组成
陶瓷一般是多相多晶材料。由晶体相、玻璃 相、气相组成。（陶瓷的三相结构）
无机胶凝材料：水泥，石膏，石灰等（有机胶凝材料：沥 青，树脂等）
天然矿物材料：来源于矿物或岩石，改造但不改变其理化 性质直接应用的材料，如大理石，石棉
什么是玻璃？
物质的三种聚集状态：气、固、液态 固态和液态又存在两种：晶态、非晶态 玻璃是具有非晶态结构的固体材料 玻璃内的原子排列和液体相似，又被称作 “固态液体” 制作玻璃一般需要快速冷却，让原子来不及 有序排列形成结晶。
光纤陶瓷插芯
掺钕钇铝石榴石陶瓷
（Nd:YAG）激光材料 28
生物陶瓷
人工关节
口腔陶瓷
29
陶瓷在口腔医学中的应用
29
口腔修复用陶瓷材料的种类
金属烤 瓷材料
口腔修复 陶瓷材料
全瓷 材料
烧结全瓷材料 热压铸全瓷材料 粉浆堆涂玻璃渗透 全瓷材料
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
• 影响陶瓷材料透明性的主要原因是陶瓷内存在 的气孔。陶瓷粉颗粒越细，气孔越小，越致密， 颗粒间的接触面积越大，但在光散射作用下透 明度反而降低，因此采用适当的颗粒度可调整 光透过率。对于含有石英等折光率较大原料的 材料，可添加一些折光率较小的成分，如白榴 石、长石等，可以提高透明性。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
第一节、 概 述
陶瓷（ceramic,porcelain)概念已扩大到整个
无机非金属材料，即以氧化物、氮化物、碳化
物等为原料制成的无机固体材料。
硬度高 耐磨性好 化学性能稳定 生物性能好 着色性能好
广泛应用于口腔领域 烤瓷及金属烤瓷 铸造陶瓷
口腔陶瓷材料的结构与性能
（一） 陶瓷材料的结构(相组成) 陶瓷材料的显微结构通常由三种不同的 相组成，即晶相、玻璃相和气相。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
• 晶体相：立方、四方、六方晶系，据晶 体相的性质及数量不同，陶瓷的机械性 能和光学性能不同。
• 玻璃相（无定型相）: 非晶态结构的低 熔点固体。玻璃相增加，透明性增加， 抗裂纹扩展减低。
吸水率 0%～2%
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
口腔陶瓷材料是热的绝缘体，热胀系数 与牙体接近。但口腔陶瓷材料在烧结制 作过程中，存在较大的体积收缩而影响 修复体的精度，需采取必要的措施，如 烧结前尽量除去水份、振荡、压缩成型， 以及真空烧结等防止或减小其收缩。
（二）按应用 文档仅供参考，不能ห้องสมุดไป่ตู้为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。 1. 烤瓷 porcelain ：传统烤瓷和金属烤瓷，
用于烤瓷全冠修复体或金属烤瓷冠修复体 2. 全瓷修复材料 all-ceramic material： 用
于美观需要的全瓷冠、嵌体、高嵌体、贴面 3. 陶瓷牙ceramic teeth 4. 种植陶瓷implant ceramic
口腔陶瓷材料是一种脆性材料 (不出现塑性变形阶段)
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
（五） 化学性能 口腔陶瓷是口腔材料中化学性能最稳定的 材料，均可耐受许多化学物质的作用而不 发生变化，长期在口腔环境条件下，对各 种食物、饮料、唾液、体液、微生物及其 酶的作用，不会产生变质、变性。
• 气相: 气孔率、气孔尺寸分布、气孔形 态对陶瓷性能有明显影响。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
（二）结合键： 离子键—无方向性，键强度较高，组成的 陶瓷强度高、硬度高，但脆性也大。 共价键—具有方向性和饱和性，因此共价 晶体中原子的堆积密度较小。共价晶体键 强度较高，且有稳定的结构，这类陶瓷熔 点高、硬度高、脆性大、热胀系数小。 口腔陶瓷多为混合键结合。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
（四）机械性能 口腔陶瓷材料的主要机械性能见下表。
口腔陶瓷材料主要机械性能
压缩强度(Mpa) 345~3000 弯曲强度(Mpa) 55~1300 拉伸强度(Mpa) 24.8~37.4 努氏硬度(Mpa)
4600~5910
种植陶瓷
陶瓷牙
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
瓷
陶
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
口腔陶瓷制品的制备 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。 1．烧结
将初步烧结的陶瓷粉在低于熔点的温度下加热， 获得致密高强度的结晶过程。
烧结是陶瓷制品制备最关键的工艺环节，它决定 了最终制品的性能。烧结过程通常伴随有气孔减少和 体积收缩的变化。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
（三）物理性能：见下表。 口腔陶瓷材料主要物理性能
密度
2.4(g/cm3)
光透过率 50%(2mm板)
热胀系数 6×10-6～8×10-6℃ 线收缩率 13%～70%
热导率 0.042(J/cm.s. ℃ ) 体积收缩率 35%～50%
（三）按临床使用部位分类：植入体内、非植入体内 （四）按 成 分 结 构：单纯陶瓷、陶瓷基复合材料
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
2. 口腔陶瓷材料（陶瓷粉）的制备 采用天然或人工合成的材料作为原 材料，经高温熔融、淬冷、粉碎及 混合等工艺制备成陶瓷粉。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
（六） 生物性能 口腔陶瓷材料具有较好的生物学性能，在 口腔内使用安全、无毒。特别是生物陶瓷， 更应具有生物相容性。
（七） 审美性能 由于口腔陶瓷材料的着色性能好，表面光 泽度高，又具有透明和半透明性，能恢复 牙体组织的天然色彩。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
20色系比色板
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
比色板
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
口腔陶瓷材料的分类及制品的制备
• 1、可据熔点、应用、制造技术或晶体相分类。 • • （一）按熔点 • • 高熔陶瓷：1315℃～1370℃，人工牙 • 中熔陶瓷：1090℃～1260℃，人工牙 • 低熔陶瓷：870℃～1060℃，烤瓷全冠 • 超低熔陶瓷 ＜ 870 ℃ ，钛合金的熔附。
