自动插件PCB设计参考及检查标准

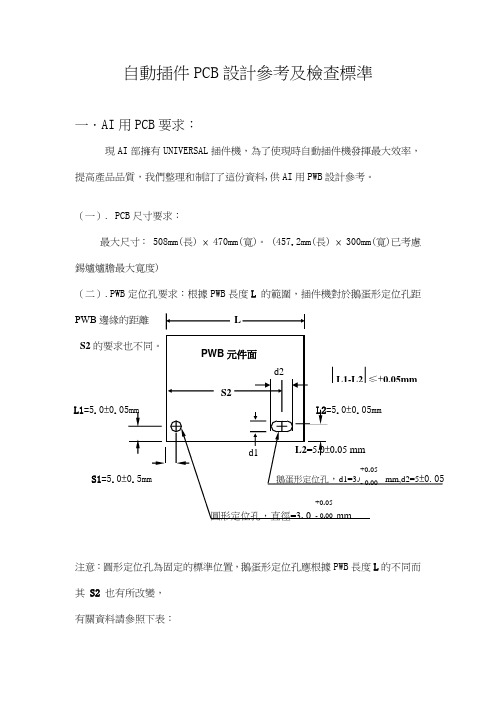

自動插件PCB設計參考及檢查標準一〃AI用PCB要求：現AI部擁有UNIVERSAL插件機，為了使現時自動插件機發揮最大效率，提高產品品質，我們整理和制訂了這份資料,供AI用PWB設計參考。

（一）. PCB尺寸要求：最大尺寸： 508mm(長) × 470mm(寬)。

(457.2mm(長) × 300mm(寬)已考慮錫爐爐膽最大寬度)（二）.PWB定位孔要求：根據PWB長度L的範圍，插件機對於鵝蛋形定位孔距PWB邊緣的距離注意：圓形定位孔為固定的標準位置，鵝蛋形定位孔應根據PWB長度L的不同而其S2 也有所改變，有關資料請參照下表：另外，當PWB定位孔過多，生產時容易造成PWB取放板方向混淆。

故設計PWB時，只須在該PWB長邊上設計一組定位孔(左邊圓形定位孔+右邊鵝蛋形定位孔)。

（三）. 自動插件機元件引腳直徑範圍為: 0.38mm－0.81mm因此,自動插件機可插以下元件:1. 1/16W、1/8W、1/4W 電阻2. 色環電容3. 0.6mm跳線4. 二極體5. 色環電感（四）. Universal 臥式插件機元件跨度C的範圍: 5.0mm－20.0mmUNIVERSAL JUMPER WIRE 機跨度C的範圍：5.0mm—33.0mmUNIVERSAL插件機的跨度是連續可變的；因此不再要求元件跨度C設計成5. 0mm、7.5mm等統一尺寸。

設計元件跨度必須同時考慮到元件體長度L，如果L過長，插件機容易打傷元件體或打斷元件引腳，損壞插件機刀具，同時對排料機要求非常嚴格。

如果跨度C過大，插件機速度會降低，插件時易掉件(插件機刀具夾不牢）、元件易浮腳。

目前AI部插件最多的是5.0mm跨度，5.0mm跨度的元件在插件時比較容易出現拱起、損傷元件等壞機；故建議將AI插件元件的最小跨度定為6.0mm，以求大幅度降低壞件率。

根據不同元件，我們定出以下標準：最小跨度的推算：一般元件＝MAX L＋1.3mm二極體、色環電感＝MAX L＋2.8mm（五）. 元件孔徑要求：現時PWB 供應商工藝品質控制不是很好，如果再加上元件孔徑過小，就不符合插件機的插件要求，那將會極大的增加AI 插件的壞件率，需要增加大量人手去彌補(檢查員檢查和補件)。

插件机PCB板设计规范8PCB板要求和物料要求8.1 电插PCB设计要求✧范围本标准规定了采用自动插件机进行电子组装的电子产品在进行印制电路板（以下简称印制板）设计时应遵循的技术规范。

本标准适用于采用自动插件机印制板的设计。

✧引用标准下列标准所包含的条文，通过在本标准中引用成为本标准的条文，本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。

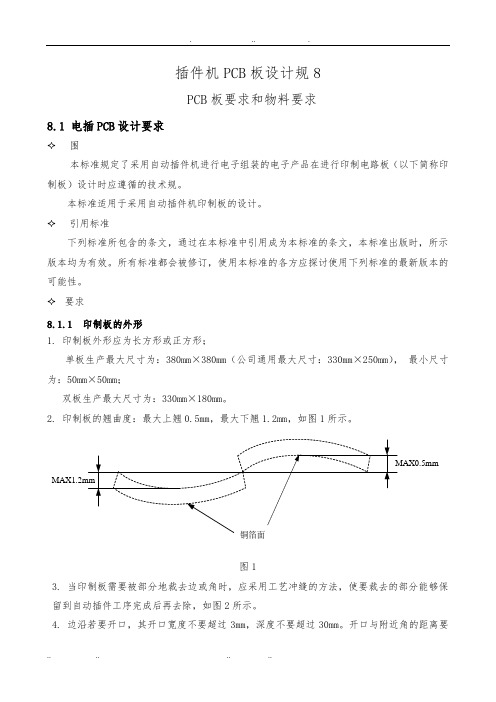

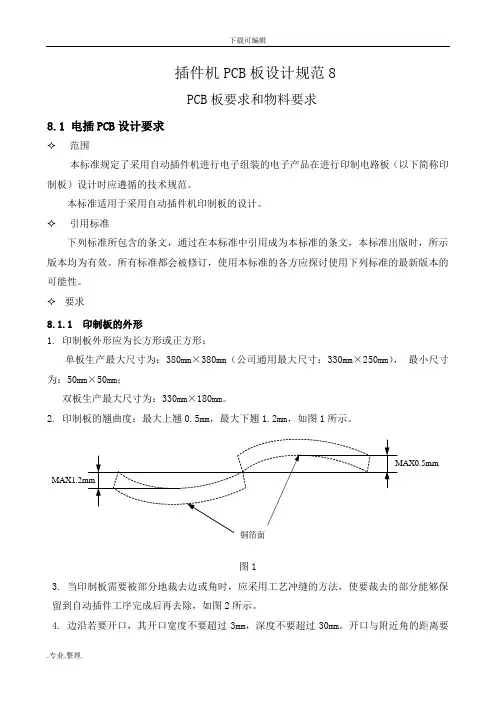

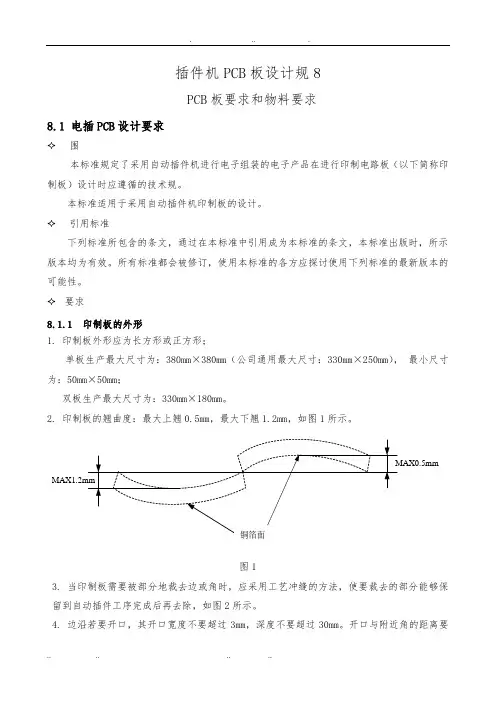

✧要求8.1.1 印制板的外形1. 印制板外形应为长方形或正方形；单板生产最大尺寸为：380mm×380mm（公司通用最大尺寸：330mm×250mm），最小尺寸为：50mm×50mm；双板生产最大尺寸为：330mm×180mm。

2. 印制板的翘曲度：最大上翘0.5mm，最大下翘1.2mm，如图1所示。

图13. 当印制板需要被部分地裁去边或角时，应采用工艺冲缝的方法，使要裁去的部分能够保留到自动插件工序完成后再去除，如图2所示。

4. 边沿若要开口，其开口宽度不要超过3mm，深度不要超过30mm。

开口与附近角的距离要大于35mm ；同一边上不要超过5个开口；尽量避免在长边上开口；如图3所示。

MAX3mm图2 图38.1.2 印制板的插机定位孔1. 采用电插的印制板应在最长的一条边(拼板后)上设置两个电插定位孔。

如图4所示（元件面）。

孔径要求直径为3.5mm 。

L 0.15.0 0.1Min3.0图42. 两定位孔的中心轴连线平行于最长边，方便生产时固定PCB ，且距离最长边不要太远，一般5mm 左右。

定位孔周围从孔边向外至少 3mm 范围内应覆铜箔以增加板的机械强度。

8.1.3 印制板的非电插区1. 在非电插区内布置的元件（其插孔在此区内）不适用于电插机。

2. 对于卧插元件及立插元件，其非电插区（定位盲区和边缘盲区）为图5所示画有剖线的区域。

图58.2物料要求8.2.1 元件的插孔1. 元件插孔中心连线的平行度或垂直度如图7所示。

插件机PCB板设计规8PCB板要求和物料要求8.1 电插PCB设计要求✧围本标准规定了采用自动插件机进行电子组装的电子产品在进行印制电路板（以下简称印制板）设计时应遵循的技术规。

本标准适用于采用自动插件机印制板的设计。

✧引用标准下列标准所包含的条文，通过在本标准中引用成为本标准的条文，本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。

✧要求8.1.1 印制板的外形1. 印制板外形应为长方形或正方形；单板生产最大尺寸为：380mm×380mm（公司通用最大尺寸：330mm×250mm），最小尺寸为：50mm×50mm；双板生产最大尺寸为：330mm×180mm。

2. 印制板的翘曲度：最大上翘0.5mm，最大下翘1.2mm，如图1所示。

图13. 当印制板需要被部分地裁去边或角时，应采用工艺冲缝的方法，使要裁去的部分能够保留到自动插件工序完成后再去除，如图2所示。

4. 边沿若要开口，其开口宽度不要超过3mm，深度不要超过30mm。

开口与附近角的距离要大于35mm ；同一边上不要超过5个开口；尽量避免在长边上开口；如图3所示。

MAX3mm图2 图38.1.2 印制板的插机定位孔1. 采用电插的印制板应在最长的一条边(拼板后)上设置两个电插定位孔。

如图4所示（元件面）。

孔径要求直径为3.5mm 。

（可以用螺丝孔做为定位孔）L 0.15.0 0.1Min3.0图42. 两定位孔的中心轴连线平行于最长边，方便生产时固定PCB ，且距离最长边不要太远，一般5mm 左右。

定位孔周围从孔边向外至少 3mm 围应覆铜箔以增加板的机械强度。

8.1.3 印制板的非电插区1. 在非电插区布置的元件（其插孔在此区）不适用于电插机。

2. 对于卧插元件及立插元件，其非电插区（定位盲区和边缘盲区）为图5所示画有剖线的区域。

（即定位孔中心到电插件元件的本体距离要大于7MM 才能电插）图58.2物料要求8.2.1 元件的插孔1. 元件插孔中心连线的平行度或垂直度如图7所示。
