LBP系列激光打印机常见故障排除及维修

激光打印机常见故障及解决方法对于激光打印机来说，由于其工作原理基本相似，所以很多质量故障也是多种机型可以通用的。

激光打印机当使用一定的年限，即输出一定数量的样张后，其打印质量都会有所下降，一些部件在使用到极限时，就会出现打印质量的缺陷。

年久的激光打印机为何出故障？有些是由于我们对激光打印机工作原理及性能不太熟悉，因此在操作时没有将其调整到最佳状态或还处于错误状态下，还有使用材料不符合规定等，使输出效果不佳，这就是我们称之为“不是故障的故障”。

它一般不影响打印机的正常工作，但打印出的结果却无法让人满意等等。

下面介绍一些打印质量问题及解决办法。

一)页面字符变形扭曲可能故障原因:(1)硒鼓组件内感光鼓轴向串动;(2)扫描组件内透镜松动;(3)定影前消电不良;(4)扫描控制电路中的晶体震荡器损坏。

一般检修方法:(1)检查感光鼓在组件内是否轴向串动。

由于感光鼓放电极一端依靠触点弹簧片自身弹力将感光鼓固定靠紧，当弹簧片失去弹性或轴销安装不到位，感光鼓便会在运转时轴向串动，使墨粉图像变形扭曲。

解决办法是恢复弹簧片弹性或将轴销向内安装到位。

(2)扫描组内的透镜是用弹簧卡固定。

如果弹簧卡松脱，透镜松动，会导致扫描点阵变形，从而出现字符变形。

解决办法是重新固定透镜，另外，扫描转镜弹簧卡松脱也能造成字符变形。

如果转镜运转时的噪音很大，扫描电机发抖，这时应检查调整弹簧卡与转镜的相位，使转速平衡，直到没有发抖的噪音为止。

(3)打印纸上的墨粉图像在定影前要经过消电齿对打印纸消电，如果定影前消电不良或没有消电，打印纸上的墨粉图像在静电场的作用下产生移位，导致定影后的字符或图像出现扭曲。

解决办法是检查消电齿触点否接触良好，如果故障在这里就清洁或修复消电装置。

1/11页(4)扫描电机的旋转频率是由扫描控制电路中的晶体震荡器的频率控制。

当晶体损坏或晶振频率发生偏离时，扫描电机的旋转频率就会不稳定，使扫描到感光鼓上的潜像变形扭曲。

解决办法是更换控制电路上的晶体。

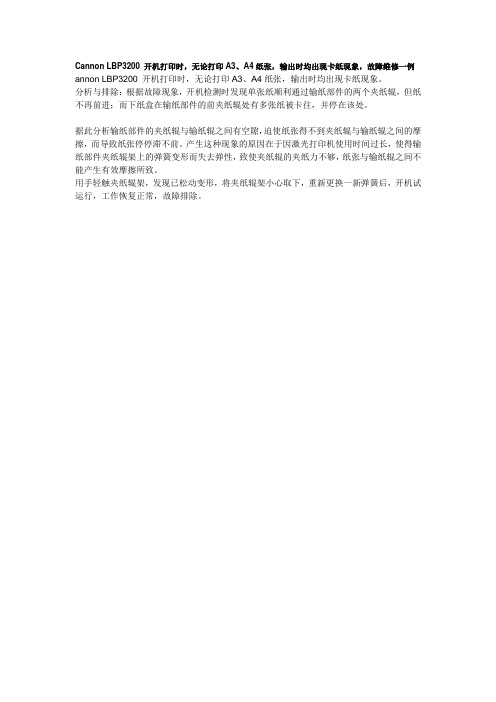

Cannon LBP3200 开机打印时，无论打印A3、A4纸张，输出时均出现卡纸现象，故障维修一例annon LBP3200 开机打印时，无论打印A3、A4纸张，输出时均出现卡纸现象。

分析与排除：根据故障现象，开机检测时发现单张纸顺利通过输纸部件的两个夹纸辊，但纸不再前进；而下纸盒在输纸部件的前夹纸辊处有多张纸被卡往，并停在该处。

据此分析输纸部件的夹纸辊与输纸辊之间有空隙，迫使纸张得不到夹纸辊与输纸辊之间的摩擦，而导致纸张停停滞不前。

产生这种现象的原因在于因激光打印机使用时间过长，使得输纸部件夹纸辊架上的弹簧变形而失去弹性，致使夹纸辊的夹纸力不够，纸张与输纸辊之间不能产生有效摩擦所致。

用手轻触夹纸辊架，发现已松动变形，将夹纸辊架小心取下，重新更换一新弹簧后，开机试运行，工作恢复正常，故障排除。

激光打印机常见故障及解决方法激光打印机是计算机系统的外部设备，其作用是将计算机处理后的结果以特定的形式表示出来。

激光打印机由于其精美的打印质量正得到越来越广泛的应用。

但在使用中常发生这样、那样的故障，影响出样的质量。

以下记述了笔者遇到的问题及解决的方法，供参考。

1、激光打印机预热超过2min或定形不牢，文字脱落。

一是考虑室内温度是否达20℃以上；二是检查热敏电阻是否接触不良或失效；三是看电压是否达到220V；四是看纸张、墨粉是否太潮湿等。

2、卡纸。

一是检查用纸尺寸是否合适，纸张太厚、太薄，纸张潮湿或卷曲，都会产生卡纸现象；二是铜版纸不能用于激光打印机；三是检查激光打印机分离爪是否磨损需要更换。

3、如印出的纸样上出现局部或全部字不清楚，墨粉浓淡不匀等现象。

这种故障的原因是粉盒的墨粉量不足，需要补充。

4、在印出的纸样上出现黑点或黑道，并且换纸后仍出现在同一位置上。

该故障原因是 OPC感光鼓有损伤。

5、若印出的纸样上出现横向条纹，而且换纸后还在同一位置上出现，则说明需换刮板。

6、如果印出的纸样上出现纵向条纹，换纸后还在同一位置上出现，是供粉仓盒上的磁辊有损坏，需更换。

7、在印出的纸样上，大字有锯齿状，文字出现一直线缺笔断划，说明六角转镜或Fθ 物镜上有粉尘需清洁（此问题需专业技术人员处理）。

8、更换墨粉时需要注意：一是需把送粉仓和收粉仓的余粉清理干净；二是上墨粉后，把送粉仓内的墨粉平行摇匀，用手顺时针转动齿轮数圈，使墨粉均匀地附着在磁辊上，保证墨粉均匀。

9、若在更换墨粉后，出现文字墨色不匀或漏粉现象，多印几张后故障还是未解决，这时首先要考虑墨粉是否受潮，其次是考虑送粉仓的墨粉是否太满。

10、激光打印机在发样的过程中，若主机的显示器出现“激光打印机掉电”，“外设设备没准备好”的字样时，主要从联结信号线来查找解决。

11、若激光打印机自检出来的纸样全是一片黑色，无自检线条。

主机显示器出现“IACK!”说明视频接口卡有故障。

激光打标机常见故障及解决方法一、现象1：激光打标机无激光输出1、检查激光谐振腔光路是否出现偏移检查方法为，打开激光打标机光路铝型材盖子将激光打标机按正常方法启动，并将电源电流调整到12A左右，关掉Q驱动器电源，用白色倍频片在半反射镜片前面看是否有绿色的激光输出，如果有，表示激光谐振腔工作正常，如果没有绿色激光输出，请重新调整光路的全反射镜片和半反射镜片，直到用白色倍频片看到绿色激光输出，并将激光电源电流调小后，在小电流下绿色激光点调整到越亮越大越好。

2、检查激光打标控制卡上的PWM信号与Q驱动器上的信号连线是否断开从而导致出光信号无法输出，正常接线方法有两种：一种为公司自制Q驱，激光打标软件的驱动方式为,打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB9针插头的第4脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第5脚。

另一种是桂林星辰的Q驱动器，连接方式为打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB15针插头的第1脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第9脚。

解决方法：更换信号线或者重新焊接好原来信号线。

3、检查激光打标控制卡是否损坏如果安装的是桂林星辰的Q驱动器，检查两路信号。

A.激光输出信号激光打标控制卡上激光输出信号为DB15针插头的第1脚连接到Q驱动器DB15针插头的14脚。

正常情况下，激光输出信号电压是：打标时为高电平，即打标时为5V，不打标时为0V。

如果控制信号电压不对，即为激光打标控制卡损坏。

信号。

连接方法见上一条，不打标时控制卡第5脚和第7脚之间电压为0V，打标时的电压在0—5V之间，改变脉冲宽度后打标电压会有变化，加大脉冲宽度电压会上升，反之会下降。

如果改变脉冲宽度电压没有变化则激光打标控制卡坏。

如果安装的是自制Q驱动器则只要检查PWM信号即可。

解决方法为：更换全新激光打标控制卡4 检查激光打标软件的驱动方式是否正确正确的驱动方式为：（1）如果激光打标机Q驱动器为白色星辰数字式Q驱动器，那么选择的软件驱动方式为时激光打标机才能正常输出激光，（2）如果激光打标机Q驱动器为我们公司自己生产的软件内控式Q驱动器，那么选择的软件驱动方式为时激光打标机才能正常输出激光，如果是软件Q驱动方式选择不正确，此时激光打标机便不会有激光输出，解决方法为：在电脑的程序文件的菜单下找到MarkingMate System软件，然后点击UTILITY,再进入驱动管理员Drv-Manager选择正确的驱动方式5、检查电脑操作系统或电脑是否有故障检查方法为：（1）首先检查电脑的；我的电脑（右键）-属性-硬件-设备管理器看是否有找到激光打标PCI控制卡，如果有问号，表示激光打标控制软件的控制卡驱动程序未安装好，因此无法输出打标出光信号，解决方法为:重新安装电脑系统和激光打标软件，电脑重新启动时直接按F11后再输入备份密码“yida”即可以6、检查激光电源是否损坏检查方法为：启动激光打标机后点击激光电源“START/STOP”键，WORKING指示灯工作后，再调节激光电源电流调节旋钮，如果电压显示表数字无法上升或显示0，表示激光电源损坏。

佳能LBP系列激光打印机常见故障排除及维修LBP系列激光打印机常见故障排除及维修一、常见故障与排除如果发现下述灯号显示情形，则可按以下步骤逐一排除。

<开始>-〉打开电源开关-〉电源灯灭二、图象不良故障排除（一）不良图象一览表：（二）图象不良的排除方法：出现图象不良表示激光印字机内部，图象、显影、转印、定影不良，可参照下面步骤处理。

1-1色浅现象的处理1-2色深现象的处理 1-4不规则黑色横线现象的处理 1-6纸背被弄脏现象的处理三、故障分析与日常维修（一）出现故障的常见原因激光印字机的内部结构比较复杂，功能越全的机器，电气及机械装置也越多，使用和维修当中更会遇到一些意想不到的问题，下面所列出的是一些比较常见的故障原因。

1.操作中的原因机器性能不了解，使用过程中操作不当，如违反操作要求，使用不合格的纸张，极性不同的墨粉、造成重复卡纸或印字效果较差。

2.环境的影响机器环境长期不合要求，如温度过高，湿度过大，特别是后者，易造成电极本身击空或产生火花穿感光鼓的光导层，使样张上出现全黑或局部缺陷。

3.保养不利清洁工作很小，机内污染严重，印字数量超过一定的限度，而不作清洁，造成机内，墨粉洒漏，光学部件脏污，纸路部件运转不灵，分离无力，清洁部件失去作用，影响部件温度改变，这些综合故障有时是非常严重的，不仅印字效果差，甚至使机器不能运转。

4.故障处理不及时，酿成更大的故障如卡纸时未将纸张全部取出，边角卡纸使机器不能运转，消电电极击穿后，墨粉在感光鼓上停留，如不及时处理，对感光鼓磨损增大；消除卡时，用力过大，拉断电极丝，无法印字。

5.维修保养手法不当维修机器时，手法不当，动作生硬，如更换齿轮时，没将卡轮等对准，就用力推拉，安装电极时，错位插入，清洁时，未干就通电等，使机器的某些部件短路，出现更大的故障。

6.人为故障更换消耗材料或零件后出现故障；用不是原来规格的电极丝代替。

过粗或过细；更换电子元器件，只注意了零件的外形，而没有注意其特性（电压电流）使其损坏或不动作。

激光打印机常见的故障现象与排除方法激光打印机的许多部件，如墨粉盒、定影器组件、臭氧过滤器等都是消耗材料，具有一定的寿命。

随着时间的推移，它们会逐渐老化，失效，使打印机出现问题。

本文将阐述激光打印机常见的故障现象与排除方法。

标签：打印机；故障现象；排除方法一、常见故障原因（1）操作方面的原因。

用户对打印机的性能不完全了解，导致使用过程中操作不当，违反操作规程。

（2）环境方面的原因。

激光打印机的使用环境长期不合乎要求，如温度过高、湿度太大等。

（3）长期不清洁。

如果不清洁就会造成打印机内部污染严重，如墨粉泄漏、光学系统脏污、机械系统运转不灵、清洁部件失去作用等，这些综合故障是非常严重的，不仅导致打印效果极差，甚至使打印机不能运转。

（4）故障没有及时处理，造成更大的故障。

如卡纸时未将打印纸及时取出，卡住的纸张使打印机不能运转；删除电极击穿后，墨粉在感光鼓表面停留而没有及时清理，使感光鼓磨损增大等。

（5）维修保养不当。

维修打印机时手法不当，动作生硬。

如更换齿轮时，没有将齿轮对准就用力推拉；安装电极时，错位插入；清洁后打印机未干就通电，使打印机的某些部件出现短路等。

（6）人为故障。

更换消耗材料后出现故障。

如更换的不是原来规格的电极丝，过粗或过细都极易产生故障；或者更换电子元器件时，只注意了元器件的外形而忽视其特性，导致元器件损坏等。

二、常见故障分析与处理（1）故障特征之一：电源完全没有输出，激光打印机停止运行，电源指示灯不亮。

故障分析与排除：首先，检查一下外加电源，用万用表测量打印机的电源电压，通常应测得220V左右的交流电压（约在190～230V之间），太高或太低的电源電压将引起打印机电源工作不正常。

其次，检查打印机电源熔断器，用万用表测其电阻，一个好的熔断器应该测试为短路，如果测得电阻为无穷大，则说明熔断器被烧断。

如果一个新的熔断器又被烧断，则表明电源或打印机其他地方有严重的短路问题。

最后，检查电源线，排除导线断开或接头松脱的可能性。

激光打印机常见错误代码故障与排除惠普系列激光打印机，大多数通过面板的液晶显示，可以6.拆除EIO设备；7.更换接口卡中国OA技术联盟论坛-资料网欢迎你！有你更加精彩！TOP •2#大中小发表于 2007-9-121:17 只看该作者Canon BX/BXⅡ常见故障及排除在印刷制版方面，CanonBX/BXⅡ是一款相当不错的机型。

其首页等待时间短，打印速度快（可达到16PPM），分辩率高（600DPI），操作简单，性能稳定。

下面我们将介绍常见一些故障及排除。

1、打印卡纸：首先观察卡纸发生的位置，一般发生在三个位置：进纸口、加热组件、出纸口。

1) 进纸口位置卡纸。

先确定搓纸组件能正常工作、搓纸轮搓纸有力，必要时予以更换。

再确定进纸传感器已复位，清洗进纸传感器，必要时更换相关传感器。

2)加热组件位置卡纸。

先确定取纸分离爪、上辊、下辊能否正常工作，清洗相关部件，必要时予以更换。

观察导纸道是否变形，清洗之，必要时更换导纸道。

排除上述原因，更换硒鼓驱动电机。

3)出纸口卡位置卡纸。

观察出纸杆是否搓纸有力，清洗之，必要时更换出纸杆。

清洗出纸传感器，必要更换出纸传感器。

2、打印样张不正常：打印样张偏淡（高压板黑度控制钮已调至最大档）、变形、有回扫线、全黑或全白。

在确保硒鼓正常的情况下，先清洗激光器镜片组，如不能解决上述现象，再逐步更换以下部件：激光器组件、高压板、主板。

3、打印机有纸有粉的情况下，报缺纸缺粉。

1) 有纸仍报缺纸。

清洗纸盒传感器的微型触点，清洗测纸传感器，必要时予以更换，甚至于整个高压板；2) 有粉仍报缺粉。

粉仓加入的粉是否过多；清洗测粉传感器，必要时更换之，甚至于整个高压板。

4、没卡纸时报卡纸：检测进纸、出纸传感器是否复位，在复位时仍报卡纸，清洗相关传感器，必要时予以更换。

5、激光打印机不预热：1) 观察两排气风扇是否工作。

在确保两风扇均能正常工作的情况下，逐步进行以下操作；2) 电源是否有输出，输出是否正常，必要时更换电源；3) 测量加热组件中的热敏电阻、热敏开关、加热灯管是否正常，不正常者需更换；4) 进行上述操作后，故障现象仍存在，更换主板。

Canon BX/BXⅡ常见故障及排除在印刷制版方面，Canon BX/BXⅡ是一款相当不错的机型。

其首页等待时间短，打印速度快（可达到16PPM），分辩率高（600DPI），操作简单，性能稳定。

下面我们将介绍常见一些故障及排除。

1、打印卡纸：首先观察卡纸发生的位置，一般发生在三个位置：进纸口、加热组件、出纸口。

1) 进纸口位置卡纸。

先确定搓纸组件能正常工作、搓纸轮搓纸有力，必要时予以更换。

再确定进纸传感器已复位，清洗进纸传感器，必要时更换相关传感器。

2)加热组件位置卡纸。

先确定取纸分离爪、上辊、下辊能否正常工作，清洗相关部件，必要时予以更换。

观察导纸道是否变形，清洗之，必要时更换导纸道。

排除上述原因，更换硒鼓驱动电机。

3)出纸口卡位置卡纸。

观察出纸杆是否搓纸有力，清洗之，必要时更换出纸杆。

清洗出纸传感器，必要更换出纸传感器。

2、打印样张不正常：打印样张偏淡（高压板黑度控制钮已调至最大档）、变形、有回扫线、全黑或全白。

在确保硒鼓正常的情况下，先清洗激光器镜片组，如不能解决上述现象，再逐步更换以下部件：激光器组件、高压板、主板。

3、打印机有纸有粉的情况下，报缺纸缺粉。

1) 有纸仍报缺纸。

清洗纸盒传感器的微型触点，清洗测纸传感器，必要时予以更换，甚至于整个高压板；2) 有粉仍报缺粉。

粉仓加入的粉是否过多；清洗测粉传感器，必要时更换之，甚至于整个高压板。

4、没卡纸时报卡纸：检测进纸、出纸传感器是否复位，在复位时仍报卡纸，清洗相关传感器，必要时予以更换。

5、激光打印机不预热：1) 观察两排气风扇是否工作。

在确保两风扇均能正常工作的情况下，逐步进行以下操作；2) 电源是否有输出，输出是否正常，必要时更换电源；3) 测量加热组件中的热敏电阻、热敏开关、加热灯管是否正常，不正常者需更换；4) 进行上述操作后，故障现象仍存在，更换主板。

HP4L/4P激光打印机常见故障及排除4L/4P激光打印机的信号灯有三个，由上到下分别为错误灯、缺纸灯、进纸灯、准备好灯。

激光打印机常见故障以及解决办法一.输出全张黑纸可能故障原因：(1) 若激光器肯定是好的，则可能充电电极与栅网短路；(2) 扫描驱动电路逻辑错误；(3) 硒鼓组件放电不良；(4) 信号连线没有接好。

二.输出全幅纵向黑带(线)可能故障原因：(1)感光鼓刮板受损或刮板上其上利物划伤感光鼓；(2)磁辊刮板局部损伤；(3)打印机(一般指导纸器通道)被墨粉污染。

三.输出横向无规律黑带(线)可能故障原因：(1)感光鼓消电极接触不良；(2)感光鼓刮板剪切力过大；(3)感光鼓主齿轮转动时发生抖动；(4)感光鼓有缺陷或安装不正确。

四.输出全张白纸可能故障原因：(1) 粉盒内已无墨粉；(2) 激光器机械快门没打开；(3) 激光束检测器污染或损坏；(4)激光器损坏。

五.输出纵向有规则的白带(条)可能故障原因：(1)墨粉即将用完，则在磁辊的局部已没有墨粉(一般在样张靠中间部分)；(2)光束反射镜被墨粉等脏物污染；(3)扫描光路被异物遮挡。

六.输出横向无规律白条(带)可能故障原因：(1)充电电极丝污染或充电辊触点接触不良；(2)感光鼓表面光导层疲劳；(3)感光鼓消电不良。

七.输出图文淡白可能故障原因：(1)打印纸受潮；(2)墨粉受潮或感光鼓组件问题；(3)感光鼓曝光后消电不良，表面电位低；(4)曝光不足；(5)磁辊偏压低；(6)转印电压低。

八. 输出图像发虚可能故障原因：(1)使用了不符合标准的打印纸；(2)墨粉型号与机子型不相配或墨粉受潮；(3)感光鼓受潮；(4)扫描组件中有部件松动；(5)扫描电机运转不平稳，有抖动现象。

九.输出样张有底灰可能故障原因：(1)显影偏压太低；(2)磁辊刮板老化；(3)显影磁辊与感光鼓距离过近；十.输出样张图文左右深浅不一可能故障原因：(1)墨粉将用完；(2)充电电极丝或充电辊污染；(3)转印电极丝或转印辊污染；(4)反射镜镀膜局部脱落。

十一. 输出样张图文中出现上深下浅现象可能故障原因：(1)转印电极丝污染；(2)墨粉型号不对应。
