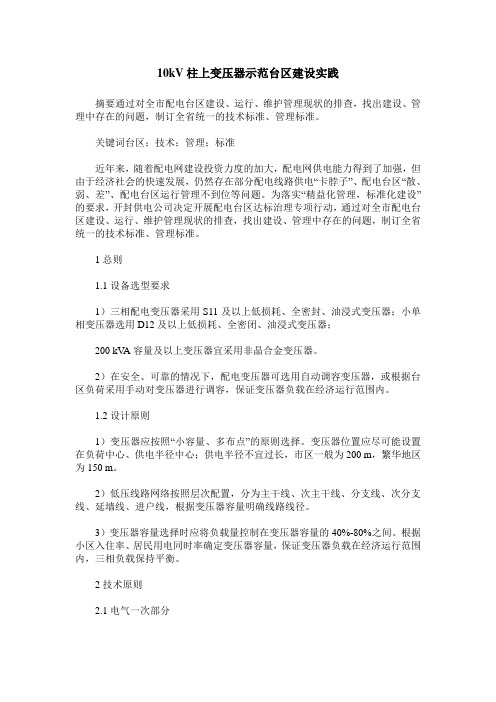

10kV柱上变压器示范台区建设实践摘要通过对全市配电台区建设、运行、维护管理现状的排查，找出建设、管理中存在的问题，制订全省统一的技术标准、管理标准。
关键词台区；技术；管理；标准近年来，随着配电网建设投资力度的加大，配电网供电能力得到了加强，但由于经济社会的快速发展，仍然存在部分配电线路供电“卡脖子”、配电台区“散、弱、差”、配电台区运行管理不到位等问题。
为落实“精益化管理，标准化建设”的要求，开封供电公司决定开展配电台区达标治理专项行动，通过对全市配电台区建设、运行、维护管理现状的排查，找出建设、管理中存在的问题，制订全省统一的技术标准、管理标准。
1总则1.1设备选型要求1）三相配电变压器采用S11及以上低损耗、全密封、油浸式变压器；小单相变压器选用D12及以上低损耗、全密闭、油浸式变压器；200 kV A容量及以上变压器宜采用非晶合金变压器。
2）在安全、可靠的情况下，配电变压器可选用自动调容变压器，或根据台区负荷采用手动对变压器进行调容，保证变压器负载在经济运行范围内。
1.2设计原则1）变压器应按照“小容量、多布点”的原则选择。
变压器位置应尽可能设置在负荷中心、供电半径中心；供电半径不宜过长，市区一般为200 m，繁华地区为150 m。
2）低压线路网络按照层次配置，分为主干线、次主干线、分支线、次分支线、延墙线、进户线，根据变压器容量明确线路线径。
3）变压器容量选择时应将负载量控制在变压器容量的40%-80%之间。
根据小区入住率、居民用电同时率确定变压器容量，保证变压器负载在经济运行范围内，三相负载保持平衡。
2技术原则2.1电气一次部分2.1.1变压器选址原则1）变压器位置应尽可能设置在负荷中心、供电半径中心；供电半径不宜过长，市区一般为200 m，繁华地区为150 m。
2）根据台区规模，结合区域内管线及道路进行统筹安排变压器位置，合理布置线路走廊，考虑机械作业通道和空间，检修维护方便，有利于施工。
第五篇 10kV台架变 第1章 总论一、设计说明1.1 设计依据1.1.1 南方电网公司关于配网工程标准设计的编制原则和指导意见。
1.1.2 主要设计标准、规程规范：GB50052-2009 供配电系统设计规范GB 50053-94 10kV及以下变电所设计规范GB 50054-2011 低压配电设计规范GB 50060-2008 3～110kV高压配电装置设计规范GB/T 11022-1999 高压开关设备和控制设备标准的公用技术要求GB 50217-2007 电力工程电缆设计规范DL5352-2006 高压配电装置设计技术规程DL/T 599-2005 城市中低压配电网改造技术导则DL/T 620－1997 交流电气装置的过电压保护和绝缘配合GB50065-2011 交流电气装置的接地设计规范Q/CSG10012-2005中国南方电网城市配电网技术导则Q/CSG10703-2009 110kV及以下配电网装备技术导则1.2 术语台架变：变压器安装在露天台架或杆上的配电站,通常由跌落式熔断器、配电变压器和低压计量、配电、补偿装置组成。
1.3 设计范围及划分方法1.3.1 设计范围台架变的设计范围为电源进线与台架引下线的“T”接点至台架变低压配电箱低压出线侧。
台架变的10kV电源进线和0.4kV线路导线材料及杆头材料不在设计范围内。
配电箱低压出线玻璃钢桥架纳入标准配送，配电箱低压出线导线材料，不纳入标准配送。
底盘、卡盘及接地装置由设计选定，不纳入标准配送。
不纳入标准设计部分由各设计人员根据相应情况编制图纸方案。
1.3.2 划分方法以先确定台架型式，再细分模块的方式进行划分。
型式划分：根据台架所采用电杆的类型进行划分，采用12米杆为Ⅰ型、15米杆为Ⅱ型共两种型式组成。
模块划分：在型式固定的条件下，再根据变压器的容量、变压器类型、配电箱型式、低压出线的形式、低压出线回路数等变量进行划分。
图纸划分：以Ⅰ型、Ⅱ型两种型式为基础，分别编制两套独立的标准设计G3和G4图纸。
10kV杆上变压器成套设备技术规范书第1部分：通用技术规范1 范围本规范规定了10kV柱上变压器台成套设备的变压器、综合配电箱、避雷器、熔断器、金具、铁附件、导体等设备材料招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本规范适用于10kV配变台区成套设施的招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的,但不局限于下列文件。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 1094 电力变压器GB 311.1 高压输变电设备的绝缘配合GB 1208电流互感器GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子GB/T 5585电工用铜、铝及其合金母线GB/T 6451油浸式电力变压器技术参数和要求GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 7295 运行中变压器油质量标准GB 11032 交流无间隙金属氧化物避雷器GB/T 13499 电力变压器应用导则GB/T 15164 油浸式电力变压器负载导则GB 15166.2高压交流熔断器第2部分：限流熔断器GB/T 17468 电力变压器选用导则GB 50150电气装置安装工程电气设备交接试验标准GB/T 4109交流电压高于1000V的绝缘套管DL/T 572 电力变压器运行规程GB 4208外壳防护等级（IP代码）GB/Z 6829剩余电流动作保护电器的一般要求GB 7251.1低压成套开关设备和控制设备GB/T 10233低压成套开关设备和电控设备基本试验方法GB 13955剩余电流动作保护装置安装和运行GB 14048.2低压开关设备和控制设备第2部分：断路器GB/T 15576低压成套无功功率补偿装置GB/T 17626电磁兼容DL/T 375户外配电箱通用技术条件DL/T 499农村低压电力技术规程DL/T 614多功能电能表DL/T 620交流电气装置的过电压保护和绝缘配合GB/T 2314电力金具通用技术条件GB/T 2317 电力金具试验方法GB/T 14049额定电压10kV架空绝缘电缆GB/T 3048电线电缆电性能试验方法GB/T15166交流高压熔断器DL/T640户外交流高压跌落式熔断器及熔断件订货技术条件Q/GWD13001高海拔外绝缘配置技术规范3 总则3.1一般规定3.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
10kV柱上变压器台制作规范解析10kV柱上变压器台制作规范1 范围为提高 10kV 柱上变压器台及进出线工程建设质量和施工工艺水平，进一步深化“五化”（设计标准化、物料成套化、采购超市化、施工装配化、工艺规范化）建设，特制定本规范。
本规范适用于10kV柱上变压器台及进出线新建、改造工程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本规范的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB50173-92 电气装置安装工程《35kV 及以下架空电力线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB/T4623-2006《环形混凝土电杆》GB 1094-2005 《电力变压器》SD292-88《架空配电线路及设备运行规程》DL/T 5231-2001《农村电网建设与改造技术导则》DL/T 499-2001《农村低压电力技术规程》DL/T 5220-2005《10kV及以下架空配电线路设计技术规程》DL/T 5219《架空送电线路基础设计技术规定》DL477-2001《农村低压电气安全工作规程》DL/T736-2010《农村电网剩余电流动作保护器安装运行规程》国家电网公司输变电工程典型设计《农网 10kV 配电工程分册（2006版）》国家电网公司输变电工程通用设计《农网 10kV 及以下工程补充方案分册（2010版）》国家电网公司输变电工程典型设计《农网 10kV 和 380/220配电线路分册（2006版）》国家电网公司电力线路安全工作规程（电力线路部分）3 器材检验3.1 配电变压器配电变压器铭牌、器身无锈蚀，高低压套管完好无损，油位正常，外壳干净，无渗漏油现象。
3.2 JP柜3.2.1 JP柜外观完整、无损伤、锈蚀、变形，防水、防潮、防尘、通风措施可靠，箱门开闭灵活，门锁可靠，关闭严密，箱内各元件型号、规格符合设计要求，各元件组装牢固，连接紧密，接触可靠。
10kV柱上变压器（吊装）标准化建设关键工艺解析一、柱上变压器安装1.柱上变压器台采用双杆等高布置方式，常用电杆为12米、15米非预应力混泥土杆，变压器安装方式为侧装，高压引线为架空绝缘线侧面引下。
2.变压器、综合配电箱中心线位置应与槽钢中心线保持一致。
3.变压器、综合配电箱水平倾斜不大于台架根开的1/100。
二、变压器成套配送1.所有配农网工程、大修技改工程涉及成套台区建设，物资供应严格履行到货清点验收工作，要求供应商对铁附件、螺栓、避雷器、跌落式熔断器、绝缘子、金具、接地体等按台装箱打包供应，接线端子、接地线夹、高低压导线、接地上引线（4米扁铁）按供应商合同总数量供应至工厂化预制车间，物资部负责通知供应商，各单位业主方负责监督落实。
通过物资配送管控，现场安装只运输变压器、综合配电箱、安装附件一套、成套预制装置一套四部分，做到现场安装材料合格，杜绝发生材料混用错领现象。
2.成套变压器辅材要对照招标公告附件逐件核对验收，包含变压器安装中需要的横担、螺栓、令克、避雷器、综合配电线、导线、金具等，重点关注变压器高低压桩头、令克、避雷器、计量装置、并沟线夹护具要齐全，低压电缆YJLV-1kV-4*150每台变压器30米，接地体含4米上引线、4根接地极、45米扁铁，4副低压出线电缆固定支架，15mm*10000mm不锈钢扎带一套。
三、杆塔组立1.杆塔应组立在线路正下方，不允许出现线路侧方垂直方式架设，应采用经纬仪、钢卷尺等设备标定基坑的中心桩、方向桩、辅助桩，用白石灰标画出坑口轮廓线。
2.基坑深度的允许偏差应为+100mm、-50mm，杆塔组立后按埋深标记测量校核。
3.根开2500mm，根开误差不超过±30mm，迈步不应大于20mm。
4.变台安装所属原线路杆高小于12米时，安装位置前后杆塔考虑高度过度措施，避免变台杆塔组立埋深不符合要求。
四、横担安装1.变压器槽铁横担下沿距离地面3400mm。
