安装10KV架空线路及变电所高压柜避雷器安全技术措施示范文本

10kV架空配电线路防雷措施【摘要】在10kV架空配电网络当中，由于10kV架空配电线路的绝缘水平相对较低，且网络结构比较复杂，导致雷击事故发生的几率越来越大，使10kV 架空配电线路的安全运行受到了一定的影响。

本文笔者先浅析了雷电的形成与危害，然后具体对10kV架空配电线路的防雷措施进行了论述，以期给同行们的相关研究提供一个价值性参考。

【关键词】架空线路;防雷;经济一、引言随着我国国民经济的不断增长，电力作为一种能源已经给人类社会带来的光明与前景，所以供电可靠性会对直接影响到人们的工作生活，同时人们对配电网的安全性要求将会越来越高。

由于10kV架空配电线路的绝缘水平相对较低，且网络结构比较复杂，很容易发生雷害事故，从而将影响到配电网的供电可靠性与安全，严重的将会使人民的生命财产安全受到一定的威胁。

所以，分析雷电造成配电线路出现的隐患问题，并且找到切实有效的防雷措施，对于人们的工作生活用电与安全具有非常重要的意义。

二、雷电的产生与危害1.雷电产生的主要原因雷电形成的原因多种多样，其发生的现象也颇为复杂，主是要地上的湿气受热开始上升与大气中的水蒸气在空中相遇，凝结成为冰晶或水滴，产生积云不断在运动，在上下气流的不断摩擦与撞击之下，产生具有正负电荷的积云，也可称之为雷云。

2.雷电造成的危害架空线路在被雷击或者附近线路落雷的时候，导线上由电磁感应的作用出现过电压，该过电压通常会比线路相电压高出很多，导致线路绝缘出现破损，致使发生烧损导线、跳闸、击穿瓷瓶、避雷器爆裂等事故，严重的甚至会烧毁变电站设备等事故，既影响到设备的安全工作与日常生产，又造成了一定的经济损失。

三、10kV架空配电线路防雷的有效措施1.提高配电线路的绝缘水平在出现感应雷过电压时，因为配电线路的绝缘水平比较低，而绝缘子闪络的几率相对较大。

所以，应当进行合理的选择设施与器材，在施工过程中间距要有所规范，为提高配电线路的绝缘水平，宜采取增加绝缘子片数或者更换绝缘子型号的方法，从而能够使配电线路的闪络概率得到有效降低。

降低10kV架空线路雷击及预防措施一、引言随着电力系统的发展和普及，10kV架空线路作为输电和配电的主要手段之一，已经成为我们生活中不可或缺的一部分。

架空线路在遭遇雷击时，往往会造成设备损坏、停电甚至人身安全受到威胁。

降低10kV架空线路雷击的风险，提高防雷能力，对于电力系统的稳定运行和用户的用电安全都具有重要意义。

二、10kV架空线路雷击的危害10kV架空线路雷击的危害主要体现在以下几个方面：1.设备损坏：雷电对输电线路、配电设备和终端设备造成直接损害，导致设备故障、绝缘损坏、短路等问题。

2.停电事故：雷电引起的设备故障和损坏，常常导致供电系统的停电，对用户的用电带来不便。

3.人身安全：雷电引发的火灾、爆炸等事故，可能会对周围的人员造成伤害，甚至威胁人身安全。

提高10kV架空线路的防雷能力，降低雷击造成的损害，具有重要的现实意义。

为了降低10kV架空线路雷击的风险，可以采取多种预防措施，主要包括以下几个方面：1. 架空线路设计防雷合理的架空线路设计可以提高架空线路的防雷能力。

在设计过程中，应考虑如何降低线路的雷击风险。

具体包括选择合适的线路走向、良好的绝缘设计、合理的接地系统等。

2. 设备防雷保护在供电系统中加装防雷装置，如避雷针、避雷带、避雷母线等，可以吸引雷电流并将其引至地面，减轻雷电对设备的影响，降低设备被雷击的风险。

定期对10kV架空线路及其相关设备进行维护保养，检查绝缘情况，清理避雷装置，确保设备的正常运行和防雷能力。

4. 安全教育对相关工作人员进行防雷安全知识的培训，提高员工的安全意识，使其能够正确处理雷电事件，加强对设备的保护和维护。

5. 系统监测建立相应的雷电监测系统和预警系统，及时监测周围雷电的情况，提前做好应对措施，减小雷击造成的损失。

四、总结10kV架空线路雷击对供电系统和用户的影响十分巨大，是一个重要的安全隐患。

为了降低雷击的风险，提高防雷能力，我们应该从架空线路的设计、设备的安装、维护保养、安全教育和系统监测等多个方面着手，全面提高10kV架空线路的防雷能力，确保供电系统安全可靠地运行，用户的用电安全。

10kV架空配电线路的防雷措施摘要：随着我国社会主义市场经济的飞速发展，我国各个行业都的到了飞速的提升。

城乡电网主要为10kV架空配电线路，该线路途径存在着复杂的地理环境，且处于较低的绝缘水平，因雷击造成事故而跳闸的概率较高，在配置架空配电线路时，需实施良好的防雷措施。

依据运行线路的实际配置中，改善防雷配置措施，可对配电线路的雷击跳闸率进行有效控制，避免因雷击影响而对10kV架空配电线路造成损伤，保证日常生活中人们的安全用电。

关键词：10kV；架空配电线路；防雷措施引言由于城乡绿化及基础设施建设的不断增多，10KV配网线路网架结构调整及陈旧配网线路的改、扩建工作的不断完善等原因，出现了配网线路改造通道选择难、征地难、扫线难等问题，如裸导线与树木、建筑物水平距离不满足规范要求、运行的配网线路与跨越物交叉净距不合规等。

这既增加了城乡规划的难度，也影响了配网线路的安全运行。

为了缓解矛盾、确保用电安全，绝缘导线应运而生，并在配网线路建设中得到了广泛应用。

但是，如何合理使用绝缘导线，减少或避免雷击事故的危害是当前配网线路建设中亟待解决的难题。

1、绝缘导线特性绝缘导线特性主要涉及到以下方面具体内容：（1）具有优异的机械物理性能，耐磨性好，能承受较大的机械应力；耐各种化学溶剂，在周围各种腐蚀性媒质中较稳定。

（2）绝缘电阻不小于200MΩ。

（3）绝缘耐电压为3500V/5min不击穿。

（4）长期工作时，最高额定温度可达90℃；短路时，最长持续时间不超过5ｓ，电线导体的最高温度可达250℃。

（5）交联聚乙烯绝缘有“恐水症”，导线潮湿进水，在高电压下形成“水树枝”，会导致绝缘破坏。

2、10kV架空配电线路的防雷措施2.1辅助线路绝缘水平提升运输过程在很多10kV架空配电线路中的影响因素包括气流、地形地貌。

因此很容易有重复性闪络情况出现，该现象长于山区的供电线路中发生，该区域为了节省线路的走廊，一般情况下，在供电线路中会使用相同杆塔，多个回路技术，设置架空配置电线路，以该形式确保线路的走廊成本得到节约，有效改善对线路的投资，但需重点关注在线路或线路中间相同杆塔，多个回路技术会导致距离较远的现象，若雷击相同回路中对线路，会引发线路的绝缘子击穿地面的现象。

INSERT YOUR LOGO10kV绝缘线路防雷击措施通用模板The work content, supervision and inspection and other aspects are arranged, and the process is optimized during the implementation to improve the efficiency, so as to achieve better scheme effect than expected.撰写人/风行设计审核：_________________时间：_________________单位：_________________10kV绝缘线路防雷击措施通用模板使用说明：本解决方案文档可用在把某项工作的工作内容、目标要求、实施的方法步骤以及督促检查等各个环节都要做出具体明确的安排，并在执行时优化流程，提升效率，以达到比预期更好的方案效果。

为便于学习和使用，请在下载后查阅和修改详细内容。

芳村位于广州郊区，随着城市化的发展，由1996年开始，对地区内的10kV架空导线逐步更换为符合GB12527、GB14049规定的绝缘导线，芳村地区绝大部分的架空导线，换为钢芯铝绞线聚乙烯绝缘架空线。

在架空绝缘线推广10多年来，其优点是显著的，随着配电架空线路绝缘化率的提高，配电线路的供电可靠性不断提高，线路的故障率下降；美化了城市景观，减少树木生长对架空线路运行的危害；防止环境污秽对导线的直接影响；具有良好的社会效益和经济效益。

但是，在近几年的运行中，发现架空绝缘线存在遭受雷害多，导线容易进水氧化等问题，由此引起断线事故较多。

从20xx年至20xx年8月份，广州芳村地区10kV架空绝缘导线受雷击破坏统计见表1。

由表1的统计数据看出，2004～20xx年两年里，发生雷击事故引起的击断绝缘导线共8起，对雷击后绝缘子爆裂、隔离开关引线被击断等事故5起，雷击损坏变压器1起。

10kV配电线路防雷保护措施摘要：雷击是造成10KV配电线路运行可靠性大幅下降的重要影响因素，通过对10KV配电线路进行防雷技术研究，减少配电设备雷击和损坏率的措施有：更换绝缘子提高配电线路绝缘水平，以降低雷击闪络率；在绝缘薄弱点安装避雷器进行防护；对10KV配电线路的设计采用自动追踪消弧线圈的接地，以降低建弧率；装设自动重合闸，使断路器跳闸后能自动重合闸，提高配电线路耐雷水平。

关键词：10kV配电线路；防雷；保护措施1、10KV配电线路出现雷击原因雷击主要指的是雷云之间或者通过雷云对于整个地面物体进行辐射放电的一种光学物理自然现象。

当10KV配电线路穿越较高建筑物或其他物体时，这些较高的建筑物或其他物体最容易落雷，造成10KV配电线路直击雷的发生。

当10KV配电线路逾越河道、湖泊等空阔水体时，水体的导电性质使一条输电线路上可能会有雷云快速聚集，并汇集大量束缚电荷，当雷云在地面上连续进行快速放电后，线路上的特殊束缚电荷被大量激发和迅速释放，造成10KV配电线路感应雷的发生。

当10KV配电线路遭遇直击雷或发生感应雷，雷电波便沿着输电线路进入变电站、配电所。

如果没有对线路进行防雷保护措施，将会直接造成变电站、配电所的电气设备严重破坏，甚至可能造成重大人员伤亡。

2防雷措施保护效果的影响因素分析2.1环境因素架空配电线路分布广泛，结构复杂，线路遭雷击时，其雷电过电压类型将受到外界的环境因素影响。

对于主要分布在城区的这些架空配电系统线路，线路附近大多可能存在线路树木或其他建筑物，线路平均杆塔高度约设定为10m，树木和其他建筑物的高度将不会超过其他线路或桥杆塔高度，由于线路树木和其他建筑物的雷电屏蔽保护作用，雷电一般上都不会直接接触击中这些架空电力输电系统线路或桥的杆塔，线路上遭受直接冲击雷电力作用的放电概率相对较小，一般由于雷击而放电引起的线路故障大多可能是雷电感应器的雷电超过电压所导致造成。

这一情况下，必须要立足于阻挡感应雷过电压的层面入手来开展防雷保护工作，例如可以在合适的位置设置避雷器，有助于减小跳闸率。

10kV配网架空绝缘线路防雷措施摘要：随着我国经济社会的不断发展，电力网络不断扩大，10kV配电网作为城乡居民供电的主要环节，在运行过程中会遭受雷击等自然因素的影响。

电网遭受雷击主要是由于雷电直接击中线路，瞬间产生高强度的电流和电压，使线路受到严重破坏。

基于此，对10kV配网架空绝缘线路防雷措施进行研究，以供参考。

关键词：10kV配网;架空绝缘线路;防雷措施引言配电线路是电力系统中最接近用户的一个层次，而且由于目前的干线比较牢固，配电线路的可靠性在很大程度上决定了人们使用电力的经验。

由于配电线路绝缘程度低，闪电触发已成为影响供电可靠性的主要原因。

10kv航空公司有许多防雷措施，但目前最常用的措施是安装避雷针。

1.10kV配网线路雷电隐患1.1 10kV配电线路设备不符合规定的情况现阶段，10kV配电网线路上的铁棒和开关依旧存在着安装不符合相关标准的情况。

每年都会出现许多不可修复的焊接问题，导致配电线路非常容易受到雷击。

安装在10kV配网线路上的避雷器质量不过硬，使用一段时间便会失去作用，很难真正起到避雷效果。

1.2 10kV配网线路的防雷设计非常简单与220kV高压线路的防雷设计相比，10kV配网线路的防雷设计相对单一，在抵抗相同级别的雷击时，由于其设计简单，防雷效果较低，导致10kV配电网线路在受到雷击时，很容易发生安全事故。

1.3 10kV配电线路绝缘子的耐压性能较低10kV配电线路的针形绝缘子的电阻线跨度要更大，在遇到雷电等情况下具备了更好的防护效果。

但是，此类针形绝缘子也有着一定的不足，当此类绝缘子内部发生故障时，此类绝缘子依旧可以正常运行，这就导致工作人员在检查过程中很难发现其故障原因，没有办法第一时间找出因雷击而损坏的地方。

2输电线路雷击过电压的种类2.1直击雷过电压输电线路遭受雷击时，杆塔塔顶、线路避雷线、导线均可能被击中直接被雷击中的过电压为直击雷过电压。

击中避雷线时，由于避雷线都是与大地相连接，雷电流会顺着避雷线流入大地(多杆塔会分流)，此时由于是直接击中，产生过电压最大，危害也最大，容易引起绝缘子闪络。

10kV架空绝缘线路的防雷措施摘要随着我国经济的不断发展，城市化进程也在不断推进，人们生活对电能的依赖性也大幅提升，因此供电的稳定性、安全性也成了大众关注的问题。

随着线路绝缘化进程的发展，在10kV架空线路总故障中，由雷电引起的故障占了很大的比重，同时雷电断线的问题也变得越来越严重。

为了保护10kV架空绝缘性线路，不得不采取相关措施对雷电现象引发的安全问题进行预防。

文章对10kv 架空绝缘线路防雷措施进行了深入的研究，致力于提高10kV架空绝缘线路的安全性、可靠性，以供相关工作者参考交流。

關键词10kV；架空绝缘线路；防雷措施10kV配电网是电力系统的重要组成部分之一，与普通架空裸导线相比，架空绝缘导线具有经济、可靠、安全及便于维护等特点，因此被广泛应用于配电网中。

在使用架空绝缘导线后，不仅可以减少动能的损耗，而且还能节约线路占用的空间，线路的使用寿命也得到延长，在雷电多的地方也可适用。

但是事物均具有两面性，10kV架空绝缘线路在具有诸多优点的基础上也存在不足之处。

在无数的实践中得出结论，架空绝缘线路在遭受雷击时比普通线路更加容易发生断线现象，对电网安全存在严重威胁。

这不仅影响了电网的安全性，同时还会造成较大的经济损失。

1 10kV架空绝缘线路的防雷措施自从防雷问题得到重视以后，便有大量的防雷措施相继出现。

对于不同的线路来说，需要采用不同种类、不同数量的防雷措施。

但目前很多线路都采用单一的防雷措施，这是难以满足防雷的要求的，进而也就无法保证线路的安全性。

同时，也不能盲目采用多种防雷措施。

因为盲目采用多种防雷措施，会在一定程度上增加线路维护的压力，同时还无法达到预期的防雷效果。

为了在10kV架空绝缘线路中实现良好的防雷效果，本文通过对绝缘线路的工频短路电流及雷电过压水平等进行计算分析，并结合国内外的10kv架空绝缘线路雷电防护措施，综合各防绝缘导线断线措施的优缺点，总结了几种在技术、经济以及效果等方面均比较合理的防雷措施，具体内容如下文所示[1]。

10kV线路带电更换避雷器标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次（略，同范本1）1.标准化作业流程图（略，同范本21）2.范围本作业指导书针对10kV××线××号更换避雷器工作，仅适用该项工作。

3.引用文件（略，同范本21）4.准备阶段4.1 准备工作安排10kV××线××号更换避雷器准备工作安排4.2作业人员要求10kV××线××号更换避雷器作业人员要求（略，同范本21）4.3工器具准备10kV××线××号更换避雷器作业工器具准备工器具准备人：工器具收回人：年月日4.4 材料准备10kV××线××号更换避雷器作业材料准备材料准备人：材料收回人：年月日4.5 定置图及围栏图10kV××线××号更换避雷器作业定置图及围栏图4.6 危险点分析及安全控制措施10kV××线××号更换避雷器作业危险点分析及安全控制措施√序号危险点安全控制措施1 不加绝缘档板易出事故安全距离不够，必须加绝缘档板，防止相间短路2 人身感电作业人员必须穿戴齐全个人绝缘防护用具（包括绝缘手套、绝缘安全帽、绝缘衣或袖套、绝缘鞋或靴）3 高空坠落斗内作业人员必须系好安全带，戴好安全帽并执行《高空带电作业绝缘斗臂车使用管理办法》4 遮蔽工作不完善易出事故严格按照带电作业操作规程中更换跌落式的遮蔽顺序（由近至远、由大到小、由低到高、先带电体后接地体）进行遮蔽5 易伤行人作业现场按标准设置防护围栏，专人看守，禁止行人入内6 臂车升降发生碰撞斗臂车升降过程中注意避开带电体及障碍物7 作业人员同时进行两相作业易发生短路事故作业人员严禁同时进行两相作业，一人操作，一人负责监护签名确认4.7 作业人员分工10kV××线××号更换避雷器作业人员分工（略，同范本21）5.作业阶段5.1 开工10kV××线××号更换避雷器作业开工（略，同范本21）5.2 作业内容、步骤及工艺标准10kV××线××号更换避雷器作业内容、步骤及工艺标准5.3 竣工10kV××线××号更换避雷器作业竣工（略，同范本21）6. 总结阶段6.1 验收总结10kV××线××号更换避雷器验收总结（略，同范本3）6.2 指导书执行情况评估10kV××线××号更换避雷器指导书执行情况评估（略，同范本3）。

陕西彬长矿业集团有限公司××矿井办公楼变电所设备安装工程技术措施编制单位：编制人：审核人：编制时间：目录一、工程概况二、编制依据三、施工总体部署1、施工程序安排2、质量目标3、质量保证措施四、施工技术措施1、电气安装工程2、系统调试五、施工进度计划及措施1、施工进度安排2、保证措施第一章工程概况1.1工程名称：××矿井办公楼设备安装工程1.2工程地点：××省××县××矿；1.3工程内容：××矿井办公楼变电所设备安装工程包括办公楼一个变电所。

办公楼变电所主要安装KYN28A-12高压开关柜8台，GCK-0.66低压配电柜19台，SCB10干式变压器2台。

一、变电所电气设备布置及安装1、本次设计进线电源为两回10KV电源引自工业场地110/10KV 变电站10KV侧的不同母线段。

两回电源线路互为备用，低压配电装置采用单母线分段的接线方式，正常时，两台变压器同时工作，变电所低压开关柜母联断开。

两回电源线路均采用高压电缆沟敷设引入变电所。

2、变电所设备主要安装KYN28A-12高压开关柜8台，低压柜19台，SC(B)10干式变压器2台。

所有开关柜均安装在基础槽钢上，安装方式为点焊固定；变压器安装在土建预埋的基础扁钢上。

3、办公楼变电所所有配电柜设计图纸为上进线、上出线方式,但实际配电柜为电缆下进下出线方式，需要做设计变更。

4、变电所的接地为所有电气设备正常不带电的金属外壳，高、低压柜，变压器基础槽钢均可靠接地。

通过设在所内的专用接地线￠10圆钢形成统一接地网，接地电阻不大于1欧。

二、工程特征及工程量二、编制依据1.《煤炭安装工程质量检验评定标准》MT5010-952.《机械设备安装工程施工及验收通用规范》GB50231-983. 《工程测量规范》GB50026-934. 《现场设备安装、焊接工程施工及验收规范》GB50236-985. 《建筑电气安装工程质量检验与评定标准》GB50303-20026. 施工图纸及厂家技术资料三．施工总体部署：我公司将对该项目配备经验丰富、工作能力强的项目经理及技术骨干组建精干、高效的项目领导班子，调集专业性强的施工作业工种组建强有力的施工队伍进行施工作业。

10kV架空配电线路防雷措施目前10kV架空配电线路上，现在都已广泛地应用了绝缘导线。

可以说，配电网架空导线的绝缘化，已是一项成熟的技术。

但是，绝缘导线在应用过程中，也出现了一些新的问题。

其中，最为突出的问题，是遭受雷击时，容易发生断线事故。

据有关资料的统计，南昌经开区2008至2009年两年内，一个30平方公里的供电区域内，雷击断线事故与雷击跳闸事故约为35次，直接损失电量约为30万千瓦时，严重降低了供电可靠性，给社会带来了不良的效果。

这两年里雷击断线事故率占76.2%。

以上一些统计资料表明：雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起我们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防范措施。

一、雷击断线与跳闸机理1 电弧放电规律（1）配电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。

（2）雷电过电压闪络时，瞬间电弧电流很大、但时间很短。

（3）当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。

2 架空绝缘导线断线当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139KV）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。

3 架空裸导线的断线率低但跳闸事故频繁当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。

由于接续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。

二、灭弧方法1 使电弧的弧根拉长熄灭2 断路器跳闸灭弧3 使过电压能量释放三、防止雷击断线与跳闸事故的思路1 提高线路绝缘水平或避免产生雷电过电压。

降低10kV架空线路雷击及预防措施雷击是指雷电直接打击、感应及相关的电击事故。

在10kV架空线路的运行过程中，由于其高度、形状和位置等因素，容易受到雷击的影响。

本文将介绍降低10kV架空线路雷击及预防措施。

了解雷击的原理对于预防雷击事故至关重要。

雷电是由大气层中的云与地面之间建立起来的高电势差引起的自然现象。

当云与地面之间的电势差足够大时，雷电就会产生。

雷电主要通过电流以及高温、高压等方式对物体造成损害。

针对10kV架空线路雷击问题，我们可以采取如下措施来降低雷击的发生：1. 线路设计方面：合理设计架空线路的布置和结构，尽量减少电力线路与雷云之间的相互作用。

可以采用高耐张线路，增加线路的绝缘强度；减少线路的伸出长度，减少雷击的可能性；避免将线路设计在雷雷区域等。

2. 接地系统：建立良好的接地系统是减少雷击影响的关键。

可以通过将线路的支柱、导线、设备等接地，形成一个良好的接地网，将雷电击中的电流迅速引入地下，减少对线路和设备造成的损坏。

3. 绝缘措施：在架空线路的设计和维护过程中，应注意绝缘材料的选择和维护。

合理使用绝缘子和避雷针等设备，可以有效地抵御雷电的侵入。

4. 防雷装置的安装：安装适用的防雷装置是预防雷击事故的重要手段。

可以在高耸的杆塔上安装避雷针，引导雷电到达地面；在线路的绝缘子上安装防雷散流器等，保护线路和设备的安全。

5. 定期维护检查：定期对架空线路的绝缘性能、设备状态等进行维护检查，及时发现问题并进行处理。

在经历了雷击过后，还需对线路进行检修和测试，以确保其安全运行。

除了以上几点，人们还可以通过科学观测、掌握雷击的规律等方式来了解雷击的趋势和特点，为预防措施的制定提供科学依据。

降低10kV架空线路雷击及预防措施需要从设计、维护和设备安装等方面全面考虑，通过合理的措施和科学的管理，可以有效减少雷击事故的发生，确保线路运行的安全性和可靠性。

10kV配电线路安装施工和安全措施摘要：我国电力事业发展在经济大环境带动下规模逐渐壮大，电力系统也是我国基础产业之一，其发展状况与安全性对国民生活水平有着重大意义和影响。

10kV配电在我国供电系统中占有不可或缺地位，它的安装施工好坏直接决定着人们居住环境安全与否和工农业生产是否顺利进行。

如今10kV配电室线路施工得到越来越多业内人士和居民的关心与重视，为了其在日常电力运行当中有稳定、安全、规范的供电配电秩序，加强线路安装质量与施工安全把控显得尤为重要。

本文就10kV配电线路施工过程中工艺要领与可采用的安全防范措施进行综合分析，希望有助于电网工作人员在10kV配电线路方面的研究。

关键词：10kV配电室；线路安装；施工要领；安全措施引言：10kV配电线路电力传送过程中必然离不开的枢纽就是10KV配电室，一般来讲远距离高压输送都是选用高压或者超高压送电方式，但在到达企业或者居民用户级别时，都要经过一个重要过程，也就是通过10kV配电室将高压和超高压进行降级，降成居民日常使用的220V-380V日常市网低压。

10kV配电室在高压电与低压电之间起到桥梁连接作用，得以让高压电能源在人们日常生活中使用。

由此可以看出10kV配电线路重要性，以及控制其安全施工的必要[1]。

一、10kV配电线路施工安装履行准则在10kV配电线路施工过程当中应遵循两个原则，一是常规性原则、二是高质量、高效率、安全生产原则。

常规原则要求施工人员按照国家施工标准着手展开一系列工程进度，从而避免为配电过程留下安全隐患和减少电路不稳定情况发生。

展开施工之前要对施工地点进行实地勘测考察，对施工对象了如指掌，根据施工质量要求和施工技术拟定出最佳施工方案。

着手开工前要及时对施工材料、施工设备进行检查，确保一切程序合理化进展。

高效率、高质量、安全生产原则也就是严加管理施工安全和施工质量，工地安全事故在当代社会时有发生，因为质量把控不到位引发的事件也是司空见惯，所以，配电线路施工当中质量和安全管理不容小觑。

10kV配电线路防雷现代社会对电力的需求越来越大，配电线路的安全稳定运行对于电力供应的保障至关重要。

在配电线路中，防雷是一项非常重要的工作，可以有效地保护线路设备以及人员的安全。

本文将介绍在10kV配电线路中进行防雷的一些方法和措施。

为了有效防止雷击，我们需要对配电线路进行合理的规划和布置。

在设计线路时，应考虑地形和环境因素，选址时避免选择雷电活动频繁的地区。

对于线路的走向和结构也需要进行科学合理的设计，尽量减少线路暴露在雷电环境下的时间和概率。

线路的绝缘也是防雷的重点。

绝缘材料的选择和绝缘结构的设计直接影响到线路的防雷性能。

通常，在配电线路中，我们会采用多层绝缘的方式，提高绝缘的可靠性和效果。

在绝缘材料的选择上，也需要考虑到材料的耐久性和抗老化能力，确保绝缘材料能够长期有效地防止雷击。

为了进一步提高线路的防雷能力，我们还可以采用避雷针等设备。

避雷针是一种通过将雷电引向地下，减少对线路的影响的设备。

在10kV配电线路中，我们可以在线路终端安装避雷针，有效地减少雷击的概率。

及时的检测和维护也是防雷的关键。

定期对配电线路进行雷电防护设备的检测和维护工作，及时发现和修复存在的问题，确保设备的正常运行。

如果发现设备出现故障或者受损，应及时更换或者修复，以免影响线路的防雷能力。

提高线路运维人员的防雷意识也是非常重要的。

线路运维人员需要具备一定的防雷知识和技能，能够及时发现并处理线路防雷方面的问题。

他们还应该配备适当的防雷装备，以确保自身的安全。

对于10kV配电线路的防雷工作，我们需要从线路的规划和设计、绝缘材料的选择和结构设计、设备的选择和维护等多个方面进行考虑。

通过有效的防雷措施，能够保障线路设备以及人员的安全，确保配电线路的正常运行。

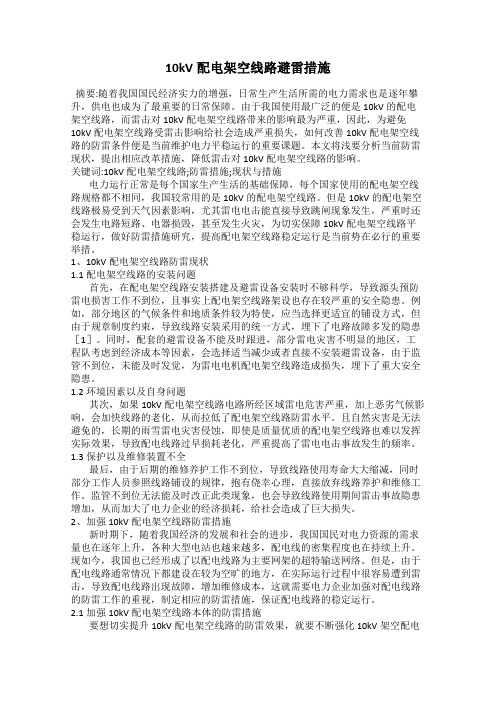

10kV配电架空线路避雷措施摘要:随着我国国民经济实力的增强，日常生产生活所需的电力需求也是逐年攀升，供电也成为了最重要的日常保障。

由于我国使用最广泛的便是10kV的配电架空线路，而雷击对10kV配电架空线路带来的影响最为严重，因此，为避免10kV配电架空线路受雷击影响给社会造成严重损失，如何改善10kV配电架空线路的防雷条件便是当前维护电力平稳运行的重要课题。

本文将浅要分析当前防雷现状，提出相应改革措施，降低雷击对10kV配电架空线路的影响。

关键词:10kV配电架空线路;防雷措施;现状与措施电力运行正常是每个国家生产生活的基础保障，每个国家使用的配电架空线路规格都不相同，我国较常用的是10kV的配电架空线路。

但是10kV的配电架空线路极易受到天气因素影响，尤其雷电电击能直接导致跳闸现象发生，严重时还会发生电路短路、电器损毁，甚至发生火灾，为切实保障10kV配电架空线路平稳运行，做好防雷措施研究，提高配电架空线路稳定运行是当前势在必行的重要举措。

1、10kV配电架空线路防雷现状1.1配电架空线路的安装问题首先，在配电架空线路安装搭建及避雷设备安装时不够科学，导致源头预防雷电损害工作不到位，且事实上配电架空线路架设也存在较严重的安全隐患。

例如，部分地区的气候条件和地质条件较为特使，应当选择更适宜的铺设方式，但由于规章制度约束，导致线路安装采用的统一方式，埋下了电路故障多发的隐患［1］。

同时，配套的避雷设备不能及时跟进，部分雷电灾害不明显的地区，工程队考虑到经济成本等因素，会选择适当减少或者直接不安装避雷设备，由于监管不到位，未能及时发觉，为雷电电机配电架空线路造成损失，埋下了重大安全隐患。

1.2环境因素以及自身问题其次，如果10kV配电架空线路电路所经区域雷电危害严重，加上恶劣气候影响，会加快线路的老化，从而拉低了配电架空线路防雷水平。

且自然灾害是无法避免的，长期的雨雪雷电灾害侵蚀，即使是质量优质的配电架空线路也难以发挥实际效果，导致配电线路过早损耗老化，严重提高了雷电电击事故发生的频率。
