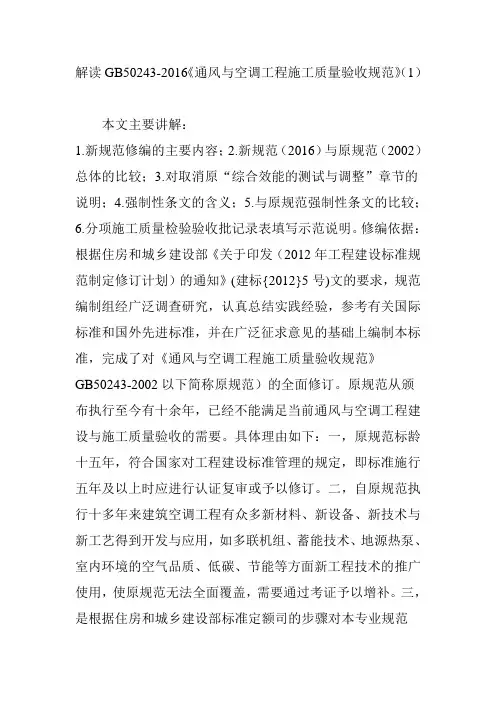

解读GB50243-2016《通风与空调工程施工质量验收规范》（1）本文主要讲解：1.新规范修编的主要内容；2.新规范（2016）与原规范（2002）总体的比较；3.对取消原“综合效能的测试与调整”章节的说明；4.强制性条文的含义；5.与原规范强制性条文的比较；6.分项施工质量检验验收批记录表填写示范说明。
修编依据：根据住房和城乡建设部《关于印发（2012年工程建设标准规范制定修订计划）的通知》(建标{2012}5号)文的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上编制本标准，完成了对《通风与空调工程施工质量验收规范》GB50243-2002以下简称原规范）的全面修订。
原规范从颁布执行至今有十余年，已经不能满足当前通风与空调工程建设与施工质量验收的需要。
具体理由如下：一，原规范标龄十五年，符合国家对工程建设标准管理的规定，即标准施行五年及以上时应进行认证复审或予以修订。
二，自原规范执行十多年来建筑空调工程有众多新材料、新设备、新技术与新工艺得到开发与应用，如多联机组、蓄能技术、地源热泵、室内环境的空气品质、低碳、节能等方面新工程技术的推广使用，使原规范无法全面覆盖，需要通过考证予以增补。
三，是根据住房和城乡建设部标准定额司的步骤对本专业规范继续施行工程施工与工程施工质量验收实施两项分离，强化工程施工质量验收的要求，目的是保障工程质量。
本规范修改还涉及新GT50300-2013的修订空调工程施工质量验收与整体建筑质量验收管理等的诸多方面原因，如，故属于全面的修订。
规范修订的宗旨是以保障工程施工质量为前提，强化通风与空调工程施工质量的验收，规范工程施工质量验收的程序、技术标准和测试方法，实现将合格质量工程交付业主使用的目标。
适用范围：本规范主要适用于建筑工程的通风与空调工程施工质量的验收。
对于应用于通风与空气调节工程的冷热源设备及水系统、洁净工程的空气净化设备及自动控制系统皆属于本工程范畴。
通风工程指的是应用于建筑物内的送风系统、排风系统、除尘系统以及防排烟系统等工程；空调工程指的是应用于建筑物内的舒适性空调系统、工业的恒温恒湿系统以及空气洁净室的空气净化、空气调节系统工程等。
不适用于特殊的高温、高压和热电设备本体保护用的气体冷却循环等系统。
如高炉热风、高炉烟气与核电站反应器内循环的气体冷却系统等。
本规范编写的总体结构执行建设部的指令，按照《建筑工程质量检验评定统一标准》GB50300的规定；执行建筑工程强制性标准，必须明确规定强制性条文等的原则；正确划分子分部和分项工程，做好与相邻规范的协调，如统一标准、建筑给、排水，工业管道、绝热施工等的标准、规范；将工程施工之中先进、成熟的新材料、新工艺吸收到规范中来，尽可能采纳国际标准。
①本规范按照建设部关于加强贯彻执行“建筑法”和“建筑工程质量管理条例”等法规，配合实施工程建设强制性标准（指直接涉及工程质量、安全、卫生及环境保护等方面的工程建设强制性条文），在新世纪里有一个新的建筑工程质量验收规范系列标准的精神，以统一房屋工程质量的验收方法、顺序和质量指标。
本规范是系列标准中的一个组成内容之一；②贯彻国家建筑法规和建设部《建筑工程质量管理条例》的精神和建设部关于国家工程建设标准编写的有关规定、遵照“验评分离、强化验收、完善手段和过程控制”十六字方针，使本规范与建筑执法要求相一致。
③按分项工程与子分部工程相结合的编排方式，具有层次分明，简洁明了。
④本规范对工程施工质量验收的描述，分为三个层次，即“一般规定”、“主控项目”与“一般项目”，具有主次分明和较高的可操作性。
这样的安排使规范执行时，一目了然，并根据对工程总体质量影响的力度，划分主控项目与一般项目，对于其中的条文分别规定了检查的数量和方法。
为了使在工程的验收过程中的操作，更为简捷、方便，按照GB50300-2013的表式把本工程的检查表格已经全部列出，便于使用。
⑤遵行规范修编的原则：本规范编写的总体结构执行建设部的指令，按照《建筑工程质量检验评定统一标准》GB50300-2013的规定；执行建筑工程强制性标准，明确规定强制性条文等的原则；正确划分子分部和分项工程，做好与相邻规范的协调，如统一标准、建筑给、排水，工业管道、绝热施工等的标准规范；将工程施工之中先进、成熟的新材料、新工艺吸收到规范中来，尽可能采纳国际标准。
本次修订的主要内容：本部分内容与修编过程章节中的内容相同，故在宣讲时省略，直接进入强制性条文。
①对原验收子分部工程划分进行了调整和补充作为建筑工程中通风与空调分部工程原来划分为七个子分部工程，在验收操作过程中有缺项，如制冷与空调水系统的子分部工程包含的内容太多，很难按系统功能进行验收，因此进行了细化和补充。
在建设工程中子分部工程应该是一个与其他功能分部有联系又体现独立功能，无论从施工质量验收，系统运行等均可单独进行验证的工程系统。
我们按此原则对建筑工程通风与空调分部工程施工质量验收的子分部工程进行了重新划分和补充，共计为20个子分部，涉及风系统9个，水系统6个，制冷系统4，自控1个。
本次子分部工程划分，分项工程的构成均已与新国标《建筑工程施工质量验收统一标准》GB50300-2013进行了沟通。
由于GB50300-2013已经颁布，故对检验验收批等表式进行了改动和完善。
②对有关分部工程分项工程施工质量验收探索采用新抽样检验方法本验收规范对分项工程施工质量验收能否摆脱老的、不完全符合科学逻辑的抽检方法，如规定5%、10%、20%的经验抽样方法进行了探讨。
为此，修编组对国标《计数抽样检验程序》GB/T2828.1~11标准进行了深入的学习、研究和借鉴。
根据《计数抽样检验程序》第10部分：GB/T2828.10计数抽样检验系列导则中引言明确说明GB/T2828.4程序是为了在正规的、系统的评审或审核中所需做的抽样检验而开发出来的，适用于对较大总体的抽样检验，GB/T2828.11适用于对小总体的抽样检验。
通过学习，结合通风与空调工程施工质量验收的特性，我们决定采纳GB/T2828第11部分“小总体声称质量水平的评定程序”来规范我们工程的质量验收，使之符合科学、先进的数理统计原理，保证验收的质量水平。
将此标准引入到我们规范的质量验收之中，实现科学化的验收。
我们也对新版的GB50300推荐的方法，进行了斟酌，它们主要依据《计数抽样检验程序》第1部分：按接收质量限（AQL）检索的逐排检验抽样计划GB/T2828.1，并考虑更广的适用范围。
因为我们通风与空调工程与标准的特性有差异，故选择了现标准。
在建筑通风与空调工程施工质量抽样检验采用数理统计的方法是第一次，是一个重大突破，具有开创性。
③对有关风管类别的划分进行了调整风管类别的划分，原规范定为低、中、高三个等级，且只规定了正压的限值，见表2-1，即原规范风管系统类别划分表4.1.5。
根据工程执行的情况和国家节能、减排方针的深入，提高通风管道的严密性能，严格控制漏风量可以有较大的节能效果。
因此，本次修编对风管类别进行了局部的调整，将原低压风管划分为微压与低压两类，并强调了低压风管的严密性检查不再允许采用漏光法进行检验判断风管严密性能合格的依据，强化了低压风管严密性的控制力度。
其次，风管类别本次修编补充了负压的规定，比原规范更细化，容易操作，详见表2-2，即新规范风管类别表4.1.5。
对于各类风管的负压和高压风管的最高压也作出了限定，也就是不再开口，使规范对风管类别规定更加严密。
三是有关风管强度试验，原规范统一规定在1.5倍工作压力下，接缝处无开裂为合格，相对比较粗陋。
新规范条文对上述的风管强度试验作出修改，有了更明确的规定。
风管强度试验应在试验压力下，5min及以上无破坏性损伤为合格。
试验压力对于低压系统风管为1.5倍工作压力；中压系统风管为1.2倍工作压力，且不低于750Pa；高压系统风管为1.2倍工作压力。
对于高压风管运行的波动压力控制在20%，我们认为较合理。
在对高压风管进行耐压强度破坏性试验时也证明了此点。
负压风管同样执行强度试验规定，只是压力反向升值而矣。
风管类别划分的差异详见表2-1和表2-2。
表2-1原规范表4.1.5 风管系统类别划分表2-2新规范表4.1.5风管类别④对有关钢板风管板材厚度进行了部分调整对于金属风管板材的厚度，根据工程施工钢板风管所发生的实际状况，结合风管类别和形状对原规范的钢板厚度进行了调整，主要是对高压风管与除尘风管。
如2002规范规定圆形风管不分高、中、低压类别风管，为一个厚度，显然不太合理；如在工程中发现高压风管强度不足，变形过大损坏等。
因此，将金属风管板材厚度的条文进行适当的调整，按高、中、低微压和除尘四类分别作出规定，是合理的。
高压风管厚度主要参照美国SMACNA标准中长度1320mm ~ 1840mm和日本国土交通省大臣官房厅营缮部监修的机械设备工程通用说明书（2001版）第二篇空气调节设备施工第14节风管及部件等的内容，结合原标准而确定的。
除尘风管厚度参照现行国家机械行业标准进行了调整。
对于经过调整后钢板风管的最小厚度规定，进行了风管强度适用性的测试与验证，试验结果表明，可以满足工程风管强度的要求。
调整前后钢板风管板材厚度情况详见表2-3、表2-4、表2-5及表2-6。
表2-3原规范表4.2.1-1 钢板风管板材厚度(mm)表2-4原规范表4.2.1-2 高、中、低压系统不锈钢板风管板材厚度(mm)表2-5新规范表4.2.3-1钢板风管板材厚度(mm)表2-6新规范表4.2.3-2不锈钢板风管板材厚度(mm)⑤对金属矩形风管薄钢板法兰风管工程使用口径的边长进行了限制金属矩形薄钢板法兰风管使用流水线加工作业，符合现代建筑施工速度的要求。
矩形风管薄钢板法兰风管的法兰高度，可以为20mm~ 50mm不等，以适应不同边长的风管。
但是，国内的施工企业与风管加工生产单位往往仅采纳一个薄钢板法兰高度（33 mm~ 35 mm中的一个），统包全部边长口径的风管。
对于小口径矩形风管是强度有余；中间的适当；大口径不足。
因此，我们就国内的客观状况和工程的经验作出规定，金属矩形风管薄钢板法兰风管应用于舒适性空调系统最大边长为1500mm，采取措施后为2000mm；洁净空调为1000mm，采取措施后可适当放宽，相对合理，可以保证漏风量的达标。
⑥对硬聚氯乙烯风管使用于中压风管的厚度进行了调整根据征求意见稿的反馈意见，对硬聚氯乙烯风管使用于中压风管的厚度进行了调整，调整情况详见表2-7、表2-8、表2-9及表2-10。
表2-7原规范表4.2.2-1中、低压系统硬聚氯乙烯圆形风管板材厚度(mm)表2-8原规范表4.2.2-2中、低压系统硬聚氯乙烯矩形风管板材厚度(mm)表2-9新规范表4.2.4-1硬聚氯乙烯圆形风管板材厚度(mm)表2-10新规范表4.2.4-2硬聚氯乙烯矩形风管板材厚度(mm)⑦对复合材料等风管的适用验收范围进行了调整在通风与空调工程中根据系统特性，使用不同材料性能的风管，符合各司其强的作用。
