施工技术交底记录
合同名称：武隆县大河沟水库扩建工程合同编号：
说明：可加附页。
水库导流洞施工技术 1 概述 xx水库工程位于xxxx镇和xx镇境内，坝址地处xx水库大坝上游约26Km的xx支流xx 上的xx村境内，控制流域面积745Km2，总库容4.51亿m3，水库枢纽等级为二级。xx水库以防洪为主，兼有发电、灌溉、供水等综合利用效益。 xx水库导流(泄洪)洞为”龙抬头”形式，洞身段断面型式为圆拱直墙式，净空断面尺寸为6.7×8.4m（宽×高）。导流洞全长217.752m，上游段114.514 m为临时过流段，下游103.238 m为泄洪洞利用段，在桩号0+114.514处与泄洪洞”龙抬头”段连接。枢纽工程于2004年底开工，2005年12月顺利实现导流。2008年底大坝填筑至234 m高程，达到下闸蓄水条件，2009年4月中旬实现导流洞封堵，水库下闸蓄水。xx水库下闸蓄水是xx水库工程建设的一个重要里程碑，而实现这一目标的关键就是导流洞的封堵设计与施工。 2 封堵施工 2．1 封堵时段及封堵流量 根据《水利水电工程施工组织设计规范(试行)》规定“封堵时段宜选在汛后枯水期初”，根据水文资料显示，xx3月下旬已进入枯水期，为统筹兼顾，将导流洞封堵时间推迟至4月中旬，此时的1O年一遇旬平均流量为20.0 m3／s。 2．2 施工布置 2．2．1 临时道路布置 导流洞左侧至导流洞洞口平台段需要修筑跨河便道。便道顶宽6m，长280m，以满足闸门吊装运输。 2．2．2 水、电系统布设 (1)施工用水 从导流洞出口抽水至工作面。 (2)施工供电 封堵工程主要施工设备为一台混凝土泵、一台750型强制式搅拌机、一台500型强制式搅拌机、混凝土振捣设备、生活区用电及照明用电等，用电负荷较大，故需重新架设变压器引高压线路至工作面。 2．3 施工安排
目录 1、工程概况 (1) 2、总则 (7) 3、测量 (10) 4、土石方开挖 (12) 5、隧洞洞身开挖 (13) 6、钢筋混凝土工程 (15) 7、砌体工程 (25) 8、洞身灌浆施工 (30) 9、临时支护施工 (36) 10、钢管制作与安装 (37)
1、工程概况 1.1概述 ***水库拟建于***上游，该河为瑞丽江一级支流，发源于瑞丽市勐秀乡团结寨境内，发源地海拔高程1470m，河流由北向南汇入瑞丽江。***水库距城区约6km，坝址地理位置为东经97°50′、北纬24°02′。径流面积8.62km2，河长5.17km，河道平均坡降43.5‰。 ***水库是一座以灌溉为主、兼顾城镇供水备用水源的小（1）型水库，水库坝址以上径流面积8.62km2，坝高39.2m，坝长210m，总库容为395.2万m3，兴利库容306.2万m3，死库容33.3万m3。 ***水库为Ⅳ等小（1）型水库，主要建筑物级别为4级。水库枢纽工程主要建筑物由大坝、输水隧洞、溢洪道等建筑物组成。 本设计采用输水隧洞与导流洞“龙抬头”型式，洞内布置压力管道的方式进行供水，隧洞布置在右岸。 （1）导流隧洞 导流工程分导流渠和无压隧洞两部分。导流渠直接自河道处开挖土渠，总长为36.0m，为梯形断面，底坡为1/250，底宽1.8m，高1.8m，边坡1:0.5，进口底板高程为868.144m。导流洞按10年一遇洪水设计，洪峰流量为3.3 m3/s，经水力计算，确定底坡i=1/200，隧洞断面型式采用圆拱直墙型（城门洞型），衬砌后断面尺寸为B×H= 1.8 m×2.3 m（直墙高度1.8 m）。导流洞洞身段采用C20钢筋混凝土衬砌，衬砌厚度为30cm，导流结束后，洞身段全部采用C20素混凝土封堵，总长40m。 （2）输水隧洞
第一章施工总说明 1.1 工程概况 **水库工程位于重庆市*县境内,地处长江三峡区段小流域的二级支流桃溪河上游,坝址至*县县城47Km,距重庆市的公路里程为 350Km。**水库是以农业灌溉和城镇供水为主,兼有发电效益,并为妥 善安置三峡水库移民提供有利条件的综合利用工程,水库正常蓄水 位450.00m,总库容为1.042亿m3,属多年调节水库。 工程规模为Ⅱ等大（2）型,分枢纽和灌区两大部分,枢纽由面板堆石坝、溢洪道、排砂放空洞、引水道和装机6MW的坝后电站组成； 灌区由1条总干渠、2条分干渠、6条支渠和装机9MW的跌水电站组 成。 主洞由上游进口段、洞身段、下游出口段等组成,导流洞全长702.119m,其中进口段34.094m,洞身段652.180m,出口段16.206m, 导流洞断面为城门洞型,洞身采用钢筋混凝土衬砌,衬砌厚度30～ 50cm,衬砌后的过流断面为3m×4m（宽×高）。导流洞进口底板高程 为361.00m,出口底板高程350.00m。 1.2 水文气象及地形地质 1.2.1 水文气象 （1）水文 坝址控制流域面积235.8km2,坝址多年平均流量5.28m3/s,多年平均径流量为1.66亿m3；经历史调查推测坝址最大洪峰流量为 1480m3/s,每年4～10月为汛期,11月～次年3月为枯水季节,主汛期 为6～8月份。 （2）气象 多年平均降雨量：1404.9mm 多年平均气温：18.6℃
极端最低气温：-4.5℃ 极端最高气温：42.0℃ 多年平均蒸发量：1141.3mm 实测最大风速：24m/s 多年平均风速：0.8m/s 多年平均雨日见表1-1. 1.2.2 地形、地质条件 **水库工程坝址位于桃溪河的小河滩,该处河道呈“S”形,河谷呈不对称“V”型横向谷,两岸山体完整、雄伟,岸坡左陡右缓,左岸 呈一陡岩状,坡角为60°～70°,右岸地形稍缓,坡角为30°～50°, 部分地段分布有残、坡积物及崩积物,河谷宽约50m,常水位355～ 362m,水面宽10～20m。河床覆盖层漂卵砾石夹砂层度0～3m。 坝址范围内出露地层为侏罗系中统千佛岩组第七岩性段,地基岩石为砂岩、粉砂岩及泥质岩、夹页岩。河床部位强风化层厚0～ 5.00m,弱风化层厚2.00～13.00m；左岸强风化层厚0～17.35m,弱风 化层厚 2.00～63.00m；右岸强风化层厚0～13.00m,弱风化层厚 2.00～34.00m。坝址区断层发育程度较低,已查明的6条断层中,F3、 F4规模稍大,F1、F2、F5、F6规模均较小。地下水在高程450m以上埋 藏较深,在高程450m以下埋藏较浅。 坝区地震基本烈度属6度以下地区,建筑物不考虑地震设防。

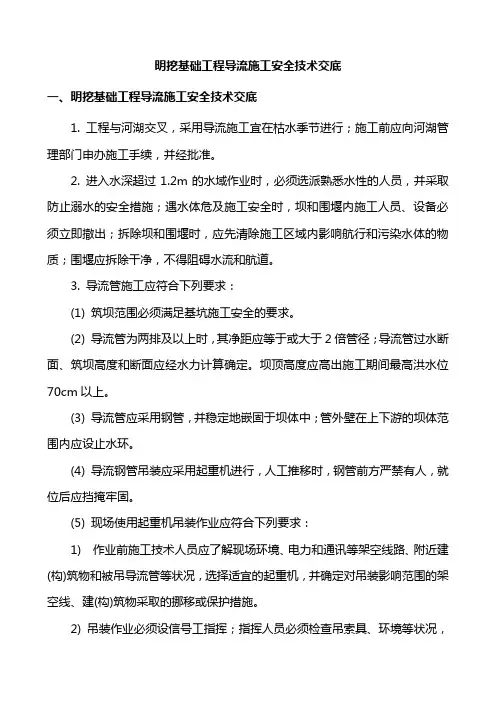

隧道工程安全技术交底书 项L1名称：中交三局循隆公路总承包项L1经理施工单位：中交三公局 交底内容:
b.更换焊件需要改接二次回路时； d.焊机发生故障需要进行检修时； f.工作完毕或临时离开操作现场时; 改变电焊机接头； c.转移工作地点搬运焊机时; e.更换保险装置时；
的距离不小于13米，并应通风良好，设有降温设施，消防设施和通道，避免阳光 直射； 8.储存乙烘瓶时，乙烘瓶应直立，并必须采取防止倾斜的措施。严禁与氯气、氧气瓶及其他易燃易爆物同间储存； 9.储存间必须设专人管理，应在醒U的地方设安全标志； 10?应用专用小车运送乙烘瓶。装卸时动作应轻，不得抛滑、滚碰。严禁剧烈震动和撞击，汽车运输时乙烘瓶应妥善固定； 11.乙烘瓶使用时必须直立放置，与热源的距离不得小于10米，乙烘表面不得超过40摄氏度等。 12.高处作业时，氧气瓶、乙烘瓶不得放在作业区域下方，应与作业点正下方保持 10米以上的距离； 13.作业前办理用火审批手续，清除作业区及下方易燃物，配备专人进行监视看火, 配备灭火器材，停止作业时应切断气源，确认无着火危险后方可离开。焊（割）炬使用完后，不得放在可燃物上； 14.禁止将橡胶软管背在背上工作； 13.作业后应将氧气、乙烘瓶的减压器卸下拧上气瓶安全帽； 16.禁止在乙烘瓶上放置物件，工具或缠绕悬挂橡皮管及割焊炬； 17.在未采取特殊的安全措施并未经过审批的悄况下严禁焊、割装有易燃、易爆物的容器及受力构件： 18.气焊（割）作业时，不能使用泄露、磨损及老化的软管及接头； 19.发现减压阀软管、流量计冻结时，禁止用火烤，更不允许用氧气去吹乙烘管道; 20?橡皮管要专用，乙烘管和氧气管分别为红色和蓝色，不能对调使用； 21.使用焊、割炬前，必须检查射吸情况，射吸不正常时，必须修理正常后方可使用； 22.焊（割）炬点火前应检查各连接处和气阀的严密性，不得漏气，整个系统不得漏气、堵塞，软管不得泄露、磨损和老化，发现问题修好后再用； 23.禁止在氧气阀门和乙烘阀门同时开启时使用手或其他物体堵住焊（割）嘴： 24.焊（割）嘴不得过分受热，温度过高时应放入水中冷却。焊（割）炬及气体通路不得沾有油脂。
关于水库导流洞设计探讨 摘要：导流洞就是施工期将原河道水流从上游围堰前导向下游围堰后的隧洞。介绍了某水库导流洞的工程概况、地质条件及设计标准，分析了导流洞布置的原则，计算了导流洞的泄流能力。 关键词：水利设计；导流洞 Abstract: the diversion tunnel construction is the river flow upstream from the cofferdam orientation of the cofferdam before downstream tunnel. Introduces a reservoir of the diversion tunnel project survey, geological conditions and design standard, has analyzed the principle of the diversion tunnel layout, calculated the discharge capacity of the diversion tunnel. Keywords: water conservancy design; Diversion tunnel 中图分类号：TV 文献标识码：A 文章编号 1 工程概况 某水库为了实施大坝截流，需兴建导流洞。该水库属中型Ⅲ等工程，导流建筑物级别为5级，设计导流标准为P=10％～20％。该工程取P=10％标准设计，导流时段为全年，相应洪峰流量340 m3／s。导流洞位于坝址左岸，隧洞全长610．626m。 2 地质条件 导流洞进口为基岩岸坡，该处修公路时已进行过削坡，下部岸坡坡度50 º～60º，上部岸坡坡度50 º～60º。出口位于文峪河左岸公路旁的岸坡处，岸坡坡度2Oº～30º，岸坡处发育河流Ⅱ级堆积阶地，出口之后为河流I级堆积阶地。洞身通过的地层岩性主要有下古代界河口群一段混合花岗岩、变粒岩组、二段混合花岗岩组以及大理岩和第四系松散堆积层。导流洞沿线岩体中节理裂隙较发育，主要有4组：第一组为N5º～30ºE／NW∠82º-87º，第二组为N70º～80ºE／NW∠75º一85º．第三组为N45º一70ºW／NE 65º一85º，第四组为Nº- 30ºW／NE 65º-87º；裂隙宽0．1 cm～8．0 cm，发育密度1．5条／m，节理裂隙延伸较长，切割深度大。坝址区的节理裂隙密集带(风化带1、2)可能穿过导流洞。导流洞走向与第一、第三组节理裂隙走向交角较小，对洞身稳定不利。
施工技术作业指导书工程名称：湖北省郧十高速YSTJ-09合同段任家凹隧道
任家凹隧道衬砌施工程序及技术操作要点 一、隧道衬砌简介 任家凹隧道为分离式隧道，左洞长1162m,右洞长764m；本隧道共分10个衬砌类型，分别为：S-Ma、S-Mb、S-Ⅴa、S-Ⅴb、S-Ⅴc、S-Ⅳa、S-Ⅳb、SJ-Ⅳa、SC-Ⅳa、SA-Ⅴa；洞门分端墙式和削竹式两类。 主要设计参数: S-Ma：明洞衬砌，分仰拱、拱墙衬砌两部分；衬砌厚度60cm、混凝土型号C25防水砼；钢筋环纵间距20cm*20cm、箍筋间距25cm,钢筋网间距50cm；环、纵主筋型号：Φ22、Φ12，箍筋型号:φ8，保护层厚度5cm。 S- Mb：偏压明洞衬砌，分仰拱、拱墙衬砌两部分；衬砌厚度70cm、混凝土型号C25防水砼；钢筋环纵间距20cm*20cm、箍筋间距25cm,钢筋网间距60cm；环、纵主筋型号：Φ22、Φ12，箍筋型号:φ8，保护层厚度5cm。 S-Ⅴa、S-Ⅴb：5级暗洞衬砌，分仰拱、拱墙衬砌两部分；衬砌厚度50cm、混凝土型号C25防水砼；钢筋环纵间距25cm*25cm、箍筋间距25cm,钢筋网间距40cm；环、纵主筋型号：Φ22、Φ12，箍筋型号:φ8，保护层厚度5cm。 S-Ⅴc：5级暗洞衬砌，分仰拱、拱墙衬砌两部分；衬砌厚度45cm、混凝土型号C25防水砼；钢筋环纵间距25cm*25cm、箍筋间距25cm,钢筋网间距35cm；环、纵主筋型号：Φ22、Φ12，箍筋型号:φ8，保护层厚度5cm。 S-Ⅴa：4级暗洞衬砌，分仰拱、拱墙衬砌两部分；衬砌厚度40cm、混凝土型号C25防水砼；钢筋环纵间距25cm*25cm、箍筋间距25cm,钢筋网间距30cm；环、纵主筋型号：Φ22、Φ12，箍筋型号:φ8，保护层厚度5cm。 S-Ⅴb：4级暗洞衬砌，分仰拱、拱墙衬砌两部分；衬砌厚度40cm、混凝土型号C25防水砼。 SJ-Ⅳa：4级暗洞紧急停车带（加宽段）衬砌，分仰拱、拱墙衬砌两部分，衬砌半径由正常段的5.6m变为7.6m；衬砌厚度40cm、混凝土型号C25防水砼；钢筋环纵间距20cm*20cm、箍筋间距25cm,环向钢筋网间距35cm；环、纵主筋型号：Φ22、Φ12，箍筋型号:φ8，保护层厚度5cm。
CB01施工技术方案申报表 （承包 [2016] 技案 003 号） 合同名称 : 普定县红坪水库工程建设项目一标段合同编号：PDSTGCSG-2015-07 致：贵州江河监理有限公司普定县红坪水库工程监理部 我方今提交普定县红坪水库工程建设项目一标段工程（名称及编码）的 : 附：□施工组织设计□ 施工措施计划 □专项施工方案□ 度汛方案 □灾害应急预案□施工工艺试验方案 □专项检测试验方案□ 工程测量施测方案 □工程放样计划和方案□ 变更实施方案 □ 施工导流方案□ □□ 请贵方审批。 承包人： 项目经理： 日期：年月日 监理机构将另行签发审批意见。 监理机构： 签收人： 日期：年月日 说明：本表一式份，由承包人填写，监理机构签收后，发包人份、设代机构份、监理机构份、承包人份。 普定县红坪水库工程建设项目一标段
( 合同编号 : PDSTGCSG-2015-7)大坝导流施工方案 批准： 核定： 审查 : 编写： 二0 一六年四月 贵州山川秀水利建设有限公司
目录 第一章概述 (4) 1.1工程概况 (4) 1.2导流标准 (4) 1.3导流方式 (5) 第二章围堰设计 (5) 2.1水文资料 (5) 2.2进度文件的要求 (5) 2.3设计流量的选定 (5) 2.3.1截流设计流量的选定 (5) 2.3.2围堰设计标准确定 (6) 2.4导流建筑物设计 (6) 2.4.1围堰设计 (6) 2.4.2导流明渠设计 (6) 第三章围堰施工 (8) 3.1施工平面布置 (8) 3.1.1围堰及导流渠施工平面总布置图如下： (8) 3.1.2料场及施工道路 (8) 3.2施工方案 (8) 3.2拟投入的人员及机械设备 (9) 3.2.1拟投入人员表： (9) 3.2.2拟投入主要机械设备表： (9) 第四章基坑排水 (10) 第五章施工进度计划 (11)
导流隧洞封堵水库下闸蓄水是水利枢纽工程建设的一个重要里程碑，而导流洞封堵施工又是实现这一里程碑的关键。文章着重对安徽省xxxx水库导流洞封堵堵头的施工进行介绍，对以后类似工程有一定的借鉴作用。 1 概述 xx水库工程位于xxxx镇和xx镇境内，坝址地处xx水库大坝上游约26Km的xx支流xx上的xx村境内，控制流域面积745Km2，总库容4.51亿m3，水库枢纽等级为二级。xx水库以防洪为主，兼有发电、灌溉、供水等综合利用效益。 xx水库导流(泄洪)洞为”龙抬头”形式，洞身段断面型式为圆拱直墙式，净空断面尺寸为 6.7×8.4m（宽×高）。导流洞全长217.752m，上游段114.514 m为临时过流段，下游103.238 m为泄洪洞利用段，在桩号0+114.514处与泄洪洞”龙抬头”段连接。枢纽工程于2004年底开工，2005年12月顺利实现导流。2008年底大坝填筑至234 m高程，达到下闸蓄水条件，2009年4月中旬实现导流洞封堵，水库下闸蓄水。xx水库下闸蓄水是xx水库工程建设的一个重要里程碑，而实现这一目标的关键就是导流洞的封堵设计与施工。 2 封堵施工 2．1 封堵时段及封堵流量 根据《水利水电工程施工组织设计规范(试行)》规定“封堵时段宜选在汛后枯水期初”，根据水文资料显示，xx3月下旬已进入枯水期，为统筹兼顾，将导流洞封堵时间推迟至4月中旬，此时的1O年一遇旬平均流量为20.0 m3／s。 2．2 施工布置 2．2．1 临时道路布置
导流洞左侧至导流洞洞口平台段需要修筑跨河便道。便道顶宽6m，长280m，以满足闸门吊装运输。 2．2．2 水、电系统布设 (1)施工用水 从导流洞出口抽水至工作面。 (2)施工供电 封堵工程主要施工设备为一台混凝土泵、一台750型强制式搅拌机、一台500型强制式搅拌机、混凝土振捣设备、生活区用电及照明用电等，用电负荷较大，故需重新架设变压器引高压线路至工作面。 2．3 施工安排 导流洞临时封堵在2009年4月中旬进行，2009年4月中旬至2009年5月底进行永久堵头混凝土施工，采用台阶浇筑，各工作面平行作业，各工序间适时穿插施工。 2．4 施工方法 2．4．1 下闸 (1)闸门加工 导流洞封堵闸门为潜孔式平板钢闸门，闸门尺寸为5.7m×10.0m （宽×高），共1扇，重量为60.58T。底槛高程为134.65m，启闭机台高程160.5m。门叶设计沿横向分为四节,节间通过连接耳板连接，现场焊接、连接工作在安装闸门时完成。 (2)闸门吊装
(此文档为Word格式，下载后可以任意编辑修改！） （合同编号：）导流洞开挖施工方案 工程名称： 编制单位： 编制人： 审核人： 批准人： 编制日期：年月日
施工组织设计（方案）报审表方案名称：
JL—A002 施工组织设计（方案）报（复）审表 工程名称：编号： 注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。 建设、监理、施工单位各留一份。
1 工程简况 1.1工程简况 左岸导流洞洞身段全长598.631m，导流洞洞身断面型式为城门洞型，开挖断面尺寸：宽17.9～24.883m，高22.75～26.15m，洞身段砼衬砌后尺寸：宽16m，高21m，衬砌厚度0.8~2.3m。主要由进口渐变段、进口直线段、转弯段、中间直线段、出口直线段组成，总开挖方量24.227万m3，砼衬砌方量4.917万m3。导流洞开挖及砼衬砌主要通过施工支洞和施工导洞进行。 1.2 主要工程量 表1-1 龙滩水电站主体土建工程Ⅰ标主要工程量 1.3 施工情况
导流洞施工因部位提交滞后2.5个月，于2001年9月2日开工进行导流洞施工支洞施工，开工后5#道路仍在施工过程中，导流洞施工受其影响开始进展缓慢；2001年11月6日进入导流洞主洞开挖，12月23日施工支洞全部完工；截止2002年3月8日，导流洞上断面导洞开挖548m，扩挖500m，完成洞挖工程量约6.2万m3。 1.4 气象、水文条件 红水河流域汛期为5~10月份,平枯水期为11月份至翌年4月份。红水河流域洪水由暴雨形成。坝区年最大洪水出现在6~10月份,其中主汛期6~8月份，洪水发生频繁。由于左右岸道路施工及岩滩电站坝前水位影响造成河床水位涌高，水文条件的改变增加了导流洞施工的难度。 2主要施工措施 （1）为改善通风条件加快施工进度，增加新的工作面，在导流洞出口段开挖上导洞以使导流洞与出口贯通，不仅改善了施工环境，同时作为部分进行中断面的开挖施工道路，缓解施工支洞运输强度，出口工作面洞挖2.3万m3。 （2）上断面开挖时开挖高度由8m调整到8.5m，同时两侧墙按超挖40cm控制，以利下部开挖边墙预裂钻孔施工，中、下断面边墙预裂采取一次成孔，孔深钻至距导流洞底板以上50cm，中、下断面开挖一次预裂，加快施工进度。 （3）新增一个供风系统布置在导流洞出口5#公路旁，为中断面及下断面开挖提供施工用风，配备6台20 m3/min电动空压机、1台100m3/min电动空压机供风，总供风量220 m3/min。 （4）洞身砼衬砌施工采用砼搅拌运输车和新增的混凝土泵送车，根据衬砌砼施工程序和赶工施工进度的要求，洞身衬砌砼的浇筑，拟配6台砼搅拌运输车、2台拖式混凝土泵机和新增加一台混凝土泵送车，减少浇筑辅助工序时间。 （5）在原有的基础上拟增加一台钢模台车，相应增加钢筋台车一台，灌浆台车一台及增加相应的轨道数量； （6）新增加一台洞内混装炸药台车（用于中断面开挖垂直孔装药）和一台装药台车（用于上断面开挖水平孔装药），减少洞内装药时间。 3 主要控制性工期 (1) 2002年3月15日,导流洞主洞上断面洞挖完工;
表格编号技术交底书 项目名称中铁四局集团有限公司黔张常七标段二分部第 1 页 共 5 页 交底编号JJYSDJKAQ-3 工程名称军家垭隧道进口 设计文件图号黔张常施隧参202 施工部位军家垭隧道进口二衬 交底日期2015年09月10日 技术交底内容： 一、隧道作业一般安全技术要求 1、所有作业人员必须正确佩戴安全帽、防护口罩、雨鞋等安全防护用品； 2、所有进洞作业人员必须经过体检，确保身体健康方可进洞作业； 3、所有进洞作业人员须经安全培训并考试合格方可上岗作业； 4、特殊工种必须持证上岗作业； 5、隧道内需进行有毒气体检测，确保隧道照明、通风等工作条件满足文明施工要求方可进洞作业； 6、所有作业人员进出隧道必须进行实名登记，无关人员不得随意进入隧道。 二、隧道二衬排水板作业安全技术要求 隧道洞身防排水工程主要包括环纵向排水盲管安装、土工布挂设、防水板安装、止水带安装等工序。 1、纵、环向排水盲管 1)必须由专人操作安装纵、环向排水盲管的射钉枪，禁止枪口对人，防止走火伤人，作业完成 及时将射钉枪放到指定的位置，由专人保管，不得随意丢弃； 2)盲管固定点扎丝绑扎丝头不易过长，防止损伤防水板、土工布。安装环向排水盲管超过2m时， 作业人员应以正确的姿势站立在平稳、牢固的脚手架或台车上并佩戴安全带，克服麻痹思想，防止发生人员坠落事故； 3)在安装环向排水盲管须从一侧向另一侧密贴固定悬挂锚钉上，锚钉锚于喷射混凝土表面要牢 固，防止环向排水盲管掉下砸伤人。 2、透水管 1)透水管与纵、环向盲管连接处用无纺布包裹紧密，固定牢固防止移位； 2)透水管出口侧（贴紧模板处）应采用编织袋、棉纱、防水布等进行封堵密实，防止水泥砂浆 进行堵塞透水管、盲管； 3)用钢筋加固透水管时注意安全用电，在使用电焊机前应检查线路是否正常、有无破损、接地 是否规范，电焊工必须持证上岗，防止触电伤人，在焊接加固过程中对透水管应进行必要的防护，防止在施工过程烫伤透水管。 3、防水板铺设 1)防水板施工中应对火源及可燃物进行严格管理，杜绝火源进入作业面，严禁在隧道内存放防 水材料，应随运随用。 2)铺设防水板施工作业范围应禁止吸烟并设有明显标志，防水板台车应配置灭火器，并明确防 火责任人。
1、施工概况 某某水电站拦河坝施工导流隧洞布置在大坝左岸山体内，形状为 6M X8M （宽X高）的城门型，隧洞由进口喇叭段、闸门槽段及洞身组成，全长540M ，进口底板高程322.0M ，出口底板高程316.6M ，隧洞底坡1%。喇叭口为椭圆形。在门槽墩顶有一座混凝土排架式闸门启 闭架，以便导流洞永久封堵施工。 导流洞封堵施工主要包括：导流洞进口闸门安装；施工排水及开 挖；堵头混凝土施工；导流洞封堵灌浆。其主要工程量为：闸门安装 一扇，石方开挖109M 3，堵头混凝土913M 3，固结灌浆135M ，接触灌浆230M ，回填灌浆139M 3。 堵头混凝土起止桩号分别为:导0+192.0 、导0+210.0 ，长度18.0M ，形式为喇叭形。喇叭段长7.5M ，起止桩号分别为:导
0+193.0 、导0+200.5 ，梯形状，上游坡1：1，下游坡1：4.5, 高 1M ，导流洞的底板及两侧都需开挖成此形状，洞顶高程不变，其圆弧半径由R3464 开挖成R4619 。 2、闸门安装 2．1、安装准备 闸门门叶由上、中、下三节组成，现已运输、拼装，门槽清理、闸门复测等准备工作已全部完成。通过卷扬机和滑轮组试运转闸门成功。 2.2、下闸蓄水 下闸蓄水分两步进行，计划时间为10 月28 日。 1）、利用卷扬机下闸 下闸指令一下，立即启动卷扬机，将闸门缓缓落下，直至闸门距全部关闭1M 。 2）、闸门下至距全部关闭1M 后，利用布置在闸墩上的液压千 斤顶连续将闸门落下，直至闸门全部关闭。 闸门用钢丝绳吊住系于横梁上，液压千斤顶共四个，分两组布置在两侧的闸墩上，先由一组顶住横梁下落闸门，另一组千斤顶作好准备，当第一组千斤顶下落到位后，由第二组接力顶住横梁下落闸门，
导流洞封堵施工方案 一. 工程概况 ××电站1#、2#导流洞均位于大坝基坑左岸，1#导流洞长1307.868m，2#导流洞长1188.663m，洞室底板高程EL208。1#导流洞永久堵头位于导流洞桩号0+235.1~0+275.1，2#导流洞永久堵头位于导流洞桩号0+242~0+282，永久堵头主要工程量见表8-1。 表8-1 导流洞永久堵头工程量表 导流洞封堵施工风、水、电、施工道路等布置详见平面布置图8-2。
图8-2 导流洞封堵施工平面布置图
⒈风、水、电布置 ①施工用风 施工用风主要包括开挖施工、基岩面清理和灌浆施工用风，拟在1-1#施工支洞内布置2台20m3柴油移动式空压机供风。 ②施工用水 施工用水用DN50钢管从左岸船闸尾水中水七局供水管引至工作面。 ③施工用电 施工用电就近从中水七局电源引至工作面。 ⒉施工道路布置 主要利用施工区域内已经形成的场内公路及交通洞、施工支洞作为施工主干道，开挖施工主要路线：2#导流洞→1#导流洞→1-1#施工支洞→1#施工支洞→12#公路→右岸过坝交通洞→9#公路→替溪沟渣场。混凝土施工主要路线：右岸拌和楼→右岸过坝交通洞→12#公路→铁索桥→1#施工支洞→1-1#施工支洞→1#导流洞→2#导流洞，运距约4km。 ⒊弃渣场布置 本工程开挖量较小，开挖石渣弃至替溪沟渣场，运距约5km，部分开挖石渣就近弃在导流洞下游段。 ⒋机械设备布置 封堵混凝土主要使用垂直提升机+手推架子车入仓，最顶部一层混凝土使用砼泵送入仓，拟在1#、2#导流洞堵头下游各布置2台垂直提升机，在1#导流洞堵头下游布置1台砼输送泵。 ⒌制浆站布置 制浆站布置在1#施工支洞与1-1#施工支洞交叉处下游侧，站内配2台ZJ-400型高速搅拌机制浆，1台1m3贮浆桶储浆，1台BW250/50型输浆泵输浆，通过Φ50mm输浆管路输送至灌浆部位。 三．施工资源配置 ⒈人员配置 本工程施工人员配置见表8-2。 表8-2 施工人员配置表
河口村水库导流洞塌方处理概述 发表时间：2020-04-03T13:45:32.190Z 来源：《建筑实践》2019年38卷23期作者：林立[导读] 本文以河口村水库导流洞塌方处理为实例，通过对不良地质条件下大断面隧洞开挖塌方处理的阐述摘要：本文以河口村水库导流洞塌方处理为实例，通过对不良地质条件下大断面隧洞开挖塌方处理的阐述，对类似工程开挖施工及塌方处理具有一定的借鉴意义。 关键词：导流洞；塌方；处理 1 工程概况 河口村水库位于黄河一级支流沁河最后一段峡谷出口处，是控制沁河供水、径流的关键工程，也是黄河下游防洪工程体系的重要组成部分；是一座以防洪、减淤为主，兼顾改善生态、供水、灌溉、发电等综合利用的大（2）型工程。 导流洞布置在水库的左岸，分进口段、闸室段、洞身段和出口段四部分，进口段高程177.0m，出口高程169.8 m，进口明渠段长141.56m，闸室段长23.5m，洞身长720m，纵向坡度1%。导流洞衬砌后断面尺寸为9.0m×13.5m，采用钢筋混凝土衬砌，衬砌厚度为0.8～2.0m，后期下闸封堵后进行龙抬头改建为泄洪洞。 2 地质条件 导流洞开挖断面较大，沿线地质条件较差，以Ⅳ、Ⅴ类围岩居多，分布的断层有F11逆掩断层、F3断层、F4断层、F5断层、F12断层及五庙坡断层带（F6、F7、F8），其中F11逆掩断层、五庙坡断层带（F6、F7、F8）规模较大，对导流洞施工影响较大，其他几条断层规模相对较小。五庙坡断层带宽度为20～140m，带内各断层相距较近，破碎带互相联为一体，宽度大小受F6、F7、F8三条主断层在水平或垂直方向撒开或收敛所控制，破碎带组成物质为散体结构的断层泥含泥角砾及碎岩石。 3 塌方情况 导流洞开挖至K0+348至K0+376段，受降雨影响地表水沿五庙坡断层带渗入洞内，造成导流洞段左侧发生塌方；其中K0+348至K0+362段为拱架支护段，K0+362至K0+376段为锚喷支护段。拱架支护段左侧直墙部分拱架全部坍塌，K0+348至K0+358段左侧顶拱约6.0m 宽拱架（含喷射混凝土）悬挂在顶拱，K0+358至K0+362段顶拱拱架全部塌落。 4 方案确定 该塌方段长度为28m，开挖断面为12.6m×16.9m(宽×高)，同时受到顶部重约100t的悬挂体的制约，处理起来难度较大，危险性更大。为了保证塌方处理的施工安全，先采用开挖石渣对洞段进行回填，从底部对悬挂体形成支撑，从两侧对悬挂体进行固定，然后对坍塌拱架进行恢复，再将悬挂体破碎分解割除，最后对塌方段进行支护处理，具体施工步骤如下：（1）恢复进口方向通道，为石渣回填提供作业面； （2）从暂存料场挖运洞挖石渣，分层进行塌方洞段的回填； （3）对塌方段右侧顶拱（未塌）部分拱架进行支撑加固； （4）对顶拱悬挂体分块破碎割除，对左侧拱架跟进恢复处理； （5）挖除Ⅰ层回填石碴，对左侧拱架向下接引、挂网锚喷支护； （6）挖除Ⅱ、Ⅲ层回填石碴，将拱架向下接引、挂网锚喷支护。 5 施工方法 5.1 进口方向通道恢复 利用暂存料场的开挖石碴，将导流洞进口方向中层(桩号K0+138 )、底层(桩号K0+040)和出口方向中层(桩号K0+258)进行回填，形成坡道恢复交通道路，路面宽度5.0m、坡度25%，保证塌方段处理的材料及物资能及时运输到现场。 5.2 塌方段石渣回填 采用Pw-77型湿喷车湿喷车对塌方部位素喷混凝土封闭后，开始进行塌方段回填，回填高度11～12m（距底板），起始桩号K0+338，终止桩号K0+362。回填施工采用1.6m3反铲装渣，20t自卸车运碴，3m3装载机平碴；自卸车在塌方段以外安全区域（K0+338～K0+348）卸料后，采用装载机向塌方区推渣。推进时保证悬挂体下部与回填渣面相衔接并被填渣护住，使该悬挂体成为顶拱的一个临时支撑，将回填及后续支撑施工的不安全因素降到最低。 图-1 塌方段石渣回填示意图 5.3 塌方段右侧顶拱（未塌）部分支撑加固 塌方段回填结束后，采用型钢及钢管将塌方段右侧顶拱（未塌）部分进行支撑加固，保证悬挂体割除期间受力改变或震动造成顶拱失稳。支撑部分比悬挂体长2.0m(下游)，底部采用I32工字钢地梁，顶部采用I22工字钢顶梁，支撑采用Φ165钢管支架，榀距2.0m，榀间连接，顶梁与拱架焊接，空隙较大处采用楔形铁楔紧焊牢，并用螺旋千斤顶顶牢。
隧道衬砌模板台车使用安全技术交底(通用版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0549
隧道衬砌模板台车使用安全技术交底(通 用版) 1、所有模板台车作业人员必须经过安全培训考试合格后方可上岗。 2、所有模板台车作业人员班前四小时禁止喝酒，工作过程中严禁衣冠不全及穿拖鞋。 3、坚持“班前安全讲话”和“周一”安全学习，做好安全会议记录，总结安全施工经验，防止安全事故发生。 4、施工现场所有人员，必须佩戴安全防护用品，如安全帽、安全绳。 5、台车供电控制配电箱应放置在隧道基面上，严禁将台车控制配电箱安装在台车上，台车电源线必须经过漏电开关，且该开关漏电动作电流不得大于30mA，漏电动作时间不得大于0.1S，台车电缆
不应有接头，且台车应可靠接地。 6、模板台车上必须采用低压照明，所有通过模板台车的动力线，常用照明线与模板台车应有绝缘设施，并且电线路应悬挂，禁止动力线，常用照明线路直接放置在地面上，或者捆绑在模板台车构件上，甚至浸泡在水中，放炮作业时，应将达不到安全距离的电线路覆盖。 7、模板台车的行走，安装与拆卸，必须考虑电线路的所在的位置是否会给施工作业带来安全隐患，特别是台车的行走和高处坠落物体易损坏电线路，造成安全事故。 8、模板台车上必须按照设计要求配置足够的防火器材。 9、模板台车的组装，维修，拆卸等要使用氧气，乙炔切割、电焊等作业时，应注意安全防火。 10、模板台车上禁止堆放易燃易爆物品以及垃圾；模板台车上不得存放其它工程材料，设备，保持台车的干净、整洁。 11、模板台车平台上应满铺木板，木板必须同台车固定牢固，严禁搭设挑头板，未满铺木板部位应在模板台车下设置安全防护网。
第六章水工隧洞 第六章水工隧洞 黑龙江农垦林业职业技术学院 第一节概述 第二节水工隧洞的布置和构造 第六章水工隧洞 第三节隧洞的运用管理 习题 一,水工隧洞的特点 (一)结构特点 (二)水流特点 (三)施工特点 二,水工隧洞的类型 1.按用途分类 2.按洞内水流状态分类 第一节概述 一,水工隧洞的布置 (一)水工隧洞的线路选择 (二)水工隧洞的工程布置 二,水工隧洞的布置和构造 (一)进口段的形式和构造 (二)洞身段的形式与构造 (三)出口段及消能设施 第二节水工隧洞的布置和构造 一,隧洞的检查养护 二,隧洞常见的问题及处理 (一)隧洞常见问题及产生原因 (二)隧洞常见问题的处理 第三节隧洞的运用管理 在水利枢纽中为满足泄洪,灌溉,发电等各项任务在岩层中开凿而成的建筑物叫水工隧洞. 一,水工隧洞的特点 (一)结构特点 在岩层中开挖隧洞后,引起洞孔附近应力重新分布,岩体产生新的变形,严重的会导致岩石崩塌.围岩除了产生作用在衬砌上的围岩压力以外,同时又具有承载能力,可以与衬砌共同承受内水压力等荷载.围岩压力与岩体承载能力的大小,主要取决于地质条件.因此,应使隧洞尽量避开软弱岩层和不利的地质构造. 第一节概述 (二)水流特点 1,枢纽中的泄水隧洞,其进口通常位于水下较处,属深式泄水洞. 2,由于作用在隧洞上的水头较高,流速较大,如果隧洞在弯道,渐变段等处的体型不合适或衬砌表面不平整,都可能出现气蚀而引起破坏,所以要求隧洞体型设计得当,施工质量良好. 3,泄水隧洞的水流流速高,单宽流量大,能量集中,在出口处有较强的冲刷能力,必须采取有效的消能防冲措施. (三)施工特点
隧洞洞身断面小,施工场地狭窄,洞线长,施工作业工序多,干扰大,工期一般较长.尤其是兼有导流任务的隧洞,其施工进度往往控制着整个工程的工期.因此,加快施工进度是隧洞工程建设中需要引起足够的重视.' 二,水工隧洞的类型 1.按用途分类 (1)泄洪洞:配合溢洪道宣泄洪水,保证安全. (2)引水洞:引水发电,灌溉或供水. (3)排沙洞:排放水库泥沙,延长水库的使用年限,有利于水电站的正常运行. (4)放空洞:在必要的情况下放空水库. (5)导流洞:在水利枢纽的施工期用来施工导流. 在设计水工隧洞时,应根据枢纽的规划任务,尽量考虑一洞多用,以降低工程造价.如施工导流洞与永久隧洞相结合,枢纽中的泄洪,排沙,放空隧洞的结合等. 2.按洞内水流状态分类 (1)有压洞:工作闸门布置在隧洞出口,洞身全断面被水流充满,隧洞内壁承受较大的内水压力. (2)无压洞:工作闸门布置在隧洞的进口,水流没有充满全断面,有自由水面. 一般说来,隧洞可以设计成有压的,也可设计成无压的,也可设计成前段是有压的而后段是无压的.但应注意的是,在同一洞段内,应避免出现时而有压时而无压的明满流交替现象,以防止引起振动,空蚀等不利流态. 第二节水工隧洞的布置和构造 一,水工隧洞的布置 (一)水工隧洞的线路选择 隧洞的路线选择关系到工程造价,施工难易,工程进度,运行可靠性等方面.影响隧洞线路选择的因素很多,如地质,地形,施工条件等.隧洞的线路选择主要考虑以下几个方面的因素: 地质条件 地形条件 施工条件 水流条件 1.地质条件 隧洞路线应选在地质构造简单,岩体完整稳定,岩石坚硬的地区,尽量避开不利的地质构造,要尽量避开地下水位高,渗水严重的地段.洞线要与岩层,构造断裂面及主要软弱带走向有较大的交角,对胶结紧密的厚岩层走向,其夹角不宜小于30°,对薄层以及层间连接较弱,其夹角不小于45°. 在高地应力地区,洞线应与最大水平地应力方向尽量一致,以减少隧洞的侧向围岩压力.隧洞应有足够的覆盖厚度,对于有压隧洞,当考虑弹性抗力时,围岩的最小覆盖厚度不小于3倍洞径. 在隧洞的进,出口处,围岩的厚度往往较薄,一般情况下,进,出口顶部的岩体厚度不宜小于1倍的洞径或洞宽. 2.地形条件 隧洞的路线在平面上应尽量短而直.如因地形,地质,枢纽布置等原因需要转弯时,对于低流速的隧洞弯道曲率半径不应小于5倍洞径或洞宽,转弯转角不宜大于60°,弯道两端的直线段长度也不宜小于5倍的洞径或洞宽.高流速的隧洞应避免设置曲线段. 3.水流条件 隧洞的进口应力求水流顺畅,减少水头损失.水流应与下游河道平顺衔接,与土石坝下游坝脚及其建筑物保持足够距离,防止出现冲刷.
隧道二衬砼施工技术交底

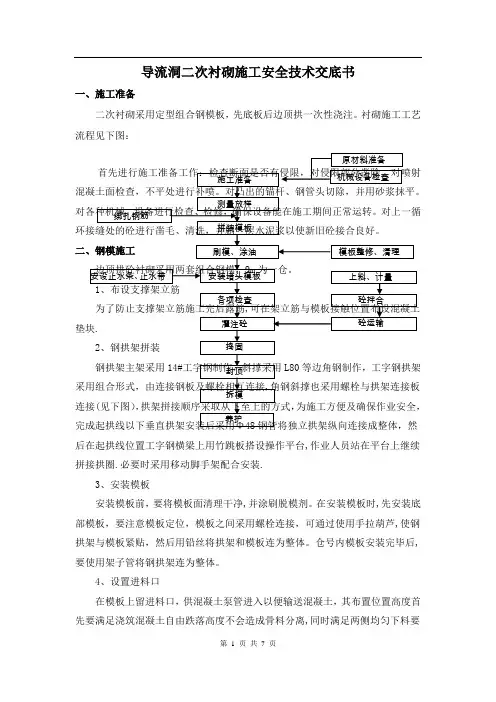

隧道衬砌施工技术交底 一.适用范围 本技术交底适用于隧道二次衬砌模筑混凝土施工。 二.技术要求 隧道拱墙衬砌采用液压整体式衬砌台车进行二次衬砌，拱墙一次性整体灌注施工。混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。对二衬砼施工作如下交底： 衬砌施工工艺流程见图“衬砌施工工艺流程图”。 布设轨台车移中线控制、顶模中心高台车就模板整涂脱模止水带预埋件 基底清台车加输送管挡头板混凝土拆 养 标养,取样做混凝土生 轨道标高 输送台车拼定制台衬砌背仰拱、填充超前，提前一
衬砌施工工艺流程图 1、衬砌模板 模板衬砌台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性。衬砌台车经施工单位会同监理单位验收合格后方可投入使用。模板台车长度为10m。模板台车侧壁作业窗分层布置，层高为1.5m，每层设置4个窗口，其净空为45cm×45cm。拱顶部位应预留注浆孔，间距约8-9m。 模板安装必须稳固牢靠，接缝严密，不得漏浆。模板台车的走行轨设在填充混凝土面上。 模板表面要光滑，与混凝土的接触面必须清理干净并涂刷隔离剂2、2、二次衬砌 2.1 施工方法
拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注，振捣器捣固，挡头模采用钢模或木模。混凝土浇筑要左右分层对称进行，防止钢模台车偏移。 混凝土生产采用自动计量拌合站拌合，砼拌合站设置应满足冬季施工要求。 2.2 施工程序 ⑴二次衬砌施作应符合以下要求： ①深埋隧道二次衬砌施作一般情况下应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛（拱脚附近7d平均值）小于0.2mm/d，拱顶下沉速度小于0.15mm/d；或施作二次衬砌前的累积位移值，已达到极限相对位移值的80%以上；或初期支护表面裂隙（观察）不再继续发展。 ②围岩及初期支护变形过大或变形不收敛，又难以及时补强时，可提前施作二次衬砌，以改善施工阶段结构的受力状态，此时二次衬砌应予以加强。⑵测量工程师和隧道工程师共同进行中线、高程测量放样。 ⑶根据中线和标高铺设衬砌台车轨道，要求使用标准枕木和鱼尾板；轨距与台车轮距一致，左右轨面高差＜10mm。起动电动机使衬砌台车就位。涂刷脱模剂。 ⑷起动衬砌台车液压系统，根据测量资料使钢模定位，保证钢模衬砌台车中线与隧道中线一致，拱墙模板成型后固定，测量复核无误。 ⑸清理基底杂物、积水和浮碴；装设钢制或木制挡头模板，按设计要求装设橡胶止水带，并自检防水系统设置情况。 ⑹自检合格后报请监理工程师隐蔽检查，经监理工程师签证同
下库导流洞堵头封堵施工方案 1 工程概述 1.1 概述 洪屏电站下库导流洞布置在大坝右岸，导流洞进口位于大坝上游约130m处，出口在大坝下游约60m处。导流洞全长269.68m，由进口段、洞身段和出口段组成。进口底板高程为121.5m，出口底板高程为120.5m，进出口高差1.0m。 导流洞封堵段位于桩号导0+120～导0+135之间，长度为15m。堵头分两部分，其中桩号导0+120～导0+129之间为全断面封堵，断面尺寸为8.70×8.55m （宽×高）；桩号导0+129～导0+135之间封堵段预留灌浆廊道，廊道尺寸为2.50×2.50m（宽×高），堵头混凝土为C20W5F50, 二级配。 1.2 水文气象 下水库位于北河上游河段的秀峰河上,控制集水面积258.0km2,多年平均年径流量约2.63亿m3，年平均流量8.33m3/s,月径流最小为2.77m3/s，发生在12月，径流主要由降雨形成，10月～3月为枯水期。计划在2015年4月30日前完成导流洞封堵闸门下闸以及堵头混凝土施工前的准备工作,于2015年4月30日进行导流洞下闸蓄水。 1.3 主要工程量 导流洞封堵主要施工内容包括闸门安装及下闸、堵头C20混凝土、C20埋石混凝土台阶、引接回填灌浆管、回填灌浆、固结灌浆、冷却水管、钢筋制安等。主要工程量见下表1-1。 表1-1 导流洞封堵工程量表 注：表中工程量为设计蓝图工程量，结算量以现场实际发生量为准。
