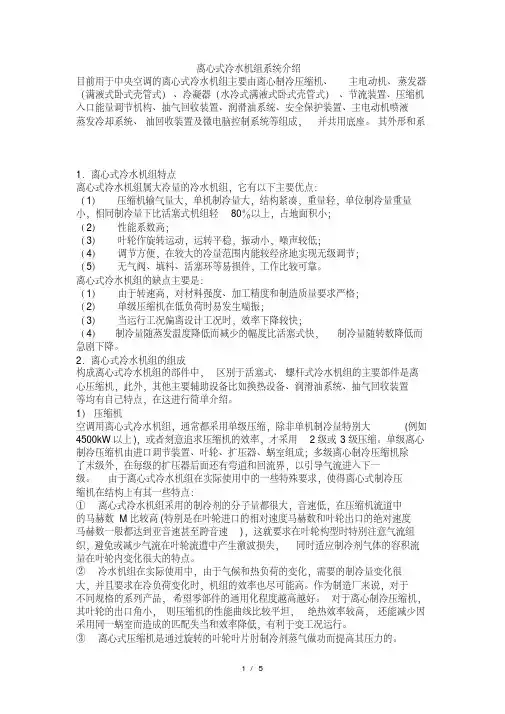

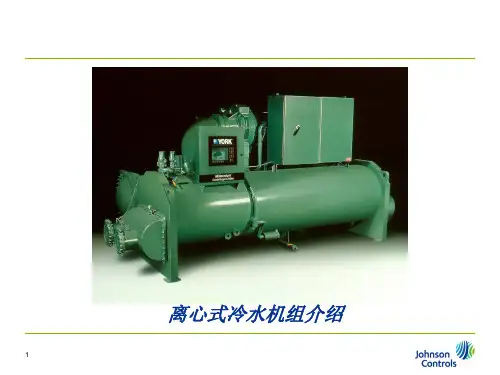

离心式冷水机组系统介绍目前用于中央空调的离心式冷水机组主要由离心制冷压缩机、主电动机、蒸发器（满液式卧式壳管式）、冷凝器（水冷式满液式卧式壳管式）、节流装置、压缩机入口能量调节机构、抽气回收装置、润滑油系统、安全保护装置、主电动机喷液蒸发冷却系统、油回收装置及微电脑控制系统等组成，并共用底座。
其外形和系1．离心式冷水机组特点离心式冷水机组属大冷量的冷水机组，它有以下主要优点：（1）压缩机输气量大，单机制冷量大，结构紧凑，重量轻，单位制冷量重量小，相同制冷量下比活塞式机组轻80％以上，占地面积小；（2）性能系数高；（3）叶轮作旋转运动，运转平稳，振动小，噪声较低；（4）调节方便，在较大的冷量范围内能较经济地实现无级调节；（5）无气阀、填料、活塞环等易损件，工作比较可靠。
离心式冷水机组的缺点主要是：（1）由于转速高，对材料强度、加工精度和制造质量要求严格；（2）单级压缩机在低负荷时易发生喘振；（3）当运行工况偏离设计工况时，效率下降较快；（4）制冷量随蒸发温度降低而减少的幅度比活塞式快，制冷量随转数降低而急剧下降。
2．离心式冷水机组的组成构成离心式冷水机组的部件中，区别于活塞式、螺杆式冷水机组的主要部件是离心压缩机，此外，其他主要辅助设备比如换热设备、润滑油系统、抽气回收装置等均有自己特点，在这进行简单介绍。
1）压缩机空调用离心式冷水机组，通常都采用单级压缩，除非单机制冷量特别大(例如4500kW以上)，或者刻意追求压缩机的效率，才采用2级或3级压缩。
单级离心制冷压缩机由进口调节装置、叶轮、扩压器、蜗室组成；多级离心制冷压缩机除了末级外，在每级的扩压器后面还有弯道和回流界，以引导气流进入下一级。
由于离心式冷水机组在实际使用中的一些特殊要求，使得离心式制冷压缩机在结构上有其一些特点：①离心式冷水机组采用的制冷剂的分子量都很大，音速低，在压缩机流道中的马赫数M比较高(特别是在叶轮进口的相对速度马赫数和叶轮出口的绝对速度马赫数一般都达到亚音速甚至跨音速)，这就要求在叶轮构型时特别注意气流组织，避免或减少气流在叶轮流遭中产生激波损失，同时适应制冷剂气体的容积流量在叶轮内变化很大的特点。
详解离心式冷水机组制冷原理：热力学第一定律：自然界一切物质都具有能量，它能够从一种形式转换为另一种形式，从一个物体传递给另一个物体，在转换和传递过程中能量的数量不变。
热力学第二定律：热量能自发地从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。
要使热量从低温物体向高温物体传递，必须借助外功，即消耗一定的热能或机械能。
制冷：消耗一定的能量（机械能或热能）作为补偿，将热量从低温物体（被冷却介质）传向高温物体（环境介质）的过程。
工质：在热力装置及制冷装置中，不断循环流动以实现能量转换的物质。
潜热：用来使状态发生变化的热量增加或移走，温度不发生变化。
显热：用来使温度发生变化的热量增加或移走状态不发生变化。
饱和温度：在一个给定的压力下的制冷剂的温度，此时液体和气体共存。
对于一种制冷剂，压力和温度存在一个固定的对应关系。
当制冷剂蒸发或冷凝时的温度。
过热度：在一个给定压力下，气体的实际温度与在该压力下的饱和温度的温差。
过冷度：在一个给定压力下，液体的实际温度与在该压力下的饱和温度的温差。
排气过热度：在一个给定压力下，实际的排气温度与饱和冷凝温度的温差。
排气过热度是吸气过热度与从压缩机的能量增加的显热的和。
单级蒸气压缩式制冷循环工作原理：基本组成部件：压缩机、冷凝器、节流阀、蒸发器。
基本空调循环：（HFC134a）提升力：压缩机提升制冷剂气体从蒸发压力到冷凝压力的能力，提升力（或参照相应的压头）能用温度来测定。
单级蒸气压缩式制冷循环工作原理：传热温差——在一个给定的换热器中，壳体中液体的温度与管中出口液体温度之间的差值A.蒸发器传热温差蒸发器壳体中的制冷剂与管中流体出口温度的差值正常 3º-5º故障 8º-10º1.制冷剂充注量过少2.蒸发管有脏物3.制冷剂中混有油4.隔板密封垫安装不当或断裂引起流体旁通5.隔板断裂或腐蚀引起流体旁通B.冷凝器传热温差冷凝器制冷剂与冷凝器出水温度的差值正常 3º-5º故障 8º-10º1.蒸发管有脏物2.冷凝器水流量不足3.隔板密封垫安装不当或断裂引起冷却水旁通4.隔板断裂或腐蚀引冷却水起流体旁通压缩机型式：离心式冷水机组：本文以麦克维尔为例。
简要了解离心式冷水机组（适合初学者）冰机(又称冷水机)即是利用制冷剂（氟利昂）由液态变为气态蒸发吸热的原理使介质冷冻达到温度、数量符合生产设备要求的制冷机组。
制冷剂作为冷媒在常温下易挥发，吸收介质的热量使水介质降温，冷媒在蒸发器里中变成低温低压的气体，冷媒通过压缩机做功提供动力变成低温高压的气体进入冷凝设备，在冷凝设备中通过与冷却介质的热交换带走热量变为低温高压液体，最后通过膨胀阀的节流、减压又把低温低压的液体送回蒸发设备中完成冷媒的循环利用。
冷水机组的分类、构造冰机按结构和工作原理上的差别可分为活塞式、螺杆式、离心式等几种不同形式。
根据蒸发冷凝装置的连接方式可分为单筒和双筒，单筒即蒸发器和冷凝器一体R123（制冷剂）常采用单筒，双筒即蒸发器和冷凝器分开设置，R134a常采用这种方式。
根据冷凝设备的冷却介质可分为水冷式和风冷式。
水冷式又称开式制冷效果较好，但需要冷却水。
风冷式灵活方便，无需冷却水，适合缺水地区或需移动场合使用。
冷水机组的构造：冷水机组主要有蒸发器、压缩机、冷凝器、膨胀阀（节流孔板）、供油管、控制柜、冷媒提纯设备及运输冷却介质的管道组成。
水冷离心式冷水机组：离心式冷水机组是利用电作为动力源，氟利昂制冷剂在蒸发器内蒸发吸收载冷剂水的热量进行制冷，蒸发吸热后的氟利昂湿蒸汽被压缩机压缩成高温高压气体，经水冷冷凝器冷凝后变成液体，经膨胀阀节流进入蒸发器再循环。
离心式冰水机组，制取7℃-12℃的冷冻水供空气处理系统和18℃-23℃工艺冷却水使用。
其冷却方式主要以开式冷却塔冷却为主。
离心式冷水机组机组铭牌型号XXXXX 离心式冷水机组制冷量1406kw 制冷剂/填充量R134a/460kg 消耗功率320kw 冷水流量242 m3/h性能系数COP 4.39 冷却水流量294 m3/h电制380v/3p/50Hz 机组尺寸4310*1620*2395 出厂日期2011.08 机组重量8589kg术语解释制冷量即制冷运行时，单位时间内从密闭空间或区域内去除的热量总和。
详解离心式冷水机组制冷原理：热力学第一定律：自然界一切物质都具有能量，它能够从一种形式转换为另一种形式，从一个物体传递给另一个物体，在转换和传递过程中能量的数量不变。
热力学第二定律：热量能自发地从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。
要使热量从低温物体向高温物体传递，必须借助外功，即消耗一定的热能或机械能。
制冷：消耗一定的能量（机械能或热能）作为补偿，将热量从低温物体（被冷却介质）传向高温物体（环境介质）的过程。
工质：在热力装置及制冷装置中，不断循环流动以实现能量转换的物质。
潜热：用来使状态发生变化的热量增加或移走，温度不发生变化。
显热：用来使温度发生变化的热量增加或移走状态不发生变化。
饱和温度：在一个给定的压力下的制冷剂的温度，此时液体和气体共存。
对于一种制冷剂，压力和温度存在一个固定的对应关系。
当制冷剂蒸发或冷凝时的温度。
过热度：在一个给定压力下，气体的实际温度与在该压力下的饱和温度的温差。
过冷度：在一个给定压力下，液体的实际温度与在该压力下的饱和温度的温差。
排气过热度：在一个给定压力下，实际的排气温度与饱和冷凝温度的温差。
排气过热度是吸气过热度与从压缩机的能量增加的显热的和。
单级蒸气压缩式制冷循环工作原理：基本组成部件：压缩机、冷凝器、节流阀、蒸发器。
基本空调循环：（HFC134a）提升力：压缩机提升制冷剂气体从蒸发压力到冷凝压力的能力，提升力（或参照相应的压头）能用温度来测定。
单级蒸气压缩式制冷循环工作原理：传热温差——在一个给定的换热器中，壳体中液体的温度与管中出口液体温度之间的差值A.蒸发器传热温差蒸发器壳体中的制冷剂与管中流体出口温度的差值正常 3º-5º故障 8º-10º1.制冷剂充注量过少2.蒸发管有脏物3.制冷剂中混有油4.隔板密封垫安装不当或断裂引起流体旁通5.隔板断裂或腐蚀引起流体旁通B.冷凝器传热温差冷凝器制冷剂与冷凝器出水温度的差值正常 3º-5º故障 8º-10º1.蒸发管有脏物2.冷凝器水流量不足3.隔板密封垫安装不当或断裂引起冷却水旁通4.隔板断裂或腐蚀引冷却水起流体旁通压缩机型式：离心式冷水机组：本文以麦克维尔为例。
离心式冷水机组操作培训离心式冷水机组是一种常用于中央空调系统的冷却设备。
为了确保离心式冷水机组的正常运行，操作人员需要接受相关的培训。
本文将介绍离心式冷水机组的操作培训内容，包括机组的基本构造、操作步骤以及常见故障处理等方面。
离心式冷水机组的基本构造包括压缩机、冷凝器、蒸发器和节流阀等。
在操作培训中，首先要学习各个零部件的名称和功能，了解它们之间的工作原理和相互关系。
例如，压缩机是机组的核心部件，负责把低压、低温的制冷剂压缩成高压、高温的制冷剂，冷凝器用于将高压、高温的制冷剂冷凝为高压、低温的液态制冷剂，蒸发器则通过制冷剂的蒸发来吸收空气中的热量，实现冷水的制冷。
接下来，操作人员需要学习离心式冷水机组的操作步骤。
在启动机组之前，需要检查各个零部件的运行状态，确保机组处于正常状态。
然后，按照操作手册的要求，逐步操作各个部位的控制开关和按钮，实现机组的运行。
在运行过程中，操作人员需要时刻关注各个指示器的显示情况，及时处理异常情况。
此外，还需要进行定期的维护保养，清洁冷凝器和蒸发器，检查电气线路以及润滑部件等，确保机组的良好运行。
对于常见的故障处理，操作人员也需要进行培训。
一旦机组出现故障，需要能够快速定位故障原因，并采取相应的措施进行修复。
例如，当冷水机组制冷效果不佳时，可能是蒸发器出现堵塞，此时需要清洗蒸发器；当机组噪音过大时，可能是冷凝器受到污物的影响，需要清洁冷凝器以恢复正常运行。
另外，在操作培训中，还需要注意操作人员的安全知识和技能培训。
由于离心式冷水机组涉及到高压制冷剂和高速旋转的机械设备，操作人员需要了解相关的安全规定，并掌握正确的操作方式。
总之，离心式冷水机组操作培训需要包括机组的基本构造、操作步骤、常见故障处理以及安全知识等方面内容。
通过培训，操作人员能够熟练掌握机组的操作技能，确保机组的正常运行，并及时处理故障，提高工作效率和工作质量。
识2023-11-03CATALOGUE目录•离心式冷水机组概述•离心式冷水机组操作流程•离心式冷水机组维护与保养•离心式冷水机组常见故障及排除方法•离心式冷水机组安全操作规范•离心式冷水机组操作培训知识巩固练习01离心式冷水机组概述离心式冷水机组是一种大型制冷设备，通常由离心式制冷压缩机、冷凝器、蒸发器和控制系统等组成。
它利用离心式压缩机将制冷剂压缩后，通过冷凝器和蒸发器实现制冷效果。
离心式冷水机组定义离心式冷水机组工作原理离心式冷水机组工作原理基于离心式压缩机和制冷剂的物理特性。
离心式压缩机通过高速旋转的叶轮将制冷剂气体加速，使其具有较高的动能和压力，然后通过扩压器将动能转化为压力能。
制冷剂经过压缩后，进入冷凝器进行冷却，然后通过节流阀降低压力，再进入蒸发器吸收热量，最后回到压缩机入口完成循环。
离心式冷水机组特点离心式冷水机组具有较高的能效比（COP），能够实现大冷量输出，适用于大型建筑和工业制冷需求。
高效节能离心式冷水机组采用先进的技术和高质量的零部件，具有较长的使用寿命和较低的故障率。
稳定可靠离心式冷水机组可以满足不同温度、流量和压力的要求，适用于多种不同场合。
灵活性强离心式冷水机组结构简单，维护方便，需要定期检查和清洗冷凝器、蒸发器和压缩机等部件。
维护简便02离心式冷水机组操作流程确认离心式冷水机组处于良好的工作状态，没有明显的损坏或缺陷。
操作前准备检查设备详细了解离心式冷水机组的基本原理、操作步骤和安全注意事项。
阅读操作手册确保常用工具和应急设备（如手电筒、安全帽、急救箱等）准备齐全。
准备工具启动顺序按照操作手册的指示，依次启动离心式冷水机组的不同部分，确保平稳启动。
检查电源连接确认离心式冷水机组电源连接良好，没有短路或断路情况。
运行监控在离心式冷水机组运行过程中，密切监控各项参数（如温度、压力、电流等）是否正常，如有异常立即停机检查。
启动与运行按照操作手册的指示，平稳地停止离心式冷水机组的运行，并检查是否有异常情况。
