污水处理厂HACH在线仪表监测操作手册---沈健

污水处理在线监测手册一、简介污水处理是一项重要的环境保护工作，为了确保污水处理设施的正常运行和达到污水排放标准，在线监测技术不可或缺。

本手册旨在指导操作人员正确使用污水处理在线监测设备，并提供相关的操作流程和注意事项。

二、设备概述1. 污水处理在线监测设备是通过采集污水处理过程中的相关参数数据来判断污水处理效果的设备，通常包括pH值、浊度、溶解氧、悬浮固体等参数的监测仪器。

2. 在线监测设备应具备稳定可靠的性能，能够准确地采集和记录数据，并能够提供报警功能。

三、操作指南1. 设备安装与调试a) 根据设备安装图纸，正确安装在线监测设备，并确保设备与处理设施相连通。

b) 进行设备的初始化设置，包括校准参数、设定报警阈值等，确保设备能够正常运行。

c) 进行设备的功能测试，检验设备是否正常运作并能够准确采集数据。

2. 日常操作流程a) 每日启动设备前，确保设备连接正常、供电稳定。

b) 登录在线监测系统，查看设备状态，并进行设备的自检。

c) 监测设备开始运行后，进行设备的实时数据监测。

d) 根据监测数据，及时调节污水处理设施的运行参数，以达到最佳的处理效果。

e) 定期对设备进行校准，确保监测数据的准确性。

3. 故障处理a) 在线监测设备出现故障时，应按照设备说明书查找故障原因，并进行排除。

b) 如果无法解决故障，及时联系售后服务，并记录故障情况。

c) 在故障得到解决后，重新进行设备的初始化和校准。

四、安全注意事项1. 操作人员必须具备相关技术知识，了解设备的操作规程和安全要求。

2. 操作人员应穿戴符合要求的防护服和防护用具。

3. 禁止在运行状态下拆卸设备或进行其他操作，以免造成设备损坏或人身伤害。

4. 定期进行设备的维护保养，并按照规定更换易损件。

5. 如发现设备出现异常情况，应立即停止使用，并进行检修。

五、总结本《污水处理在线监测手册》旨在为操作人员提供正确使用在线监测设备的操作指南，确保污水处理过程的正常运行和达到排放标准。

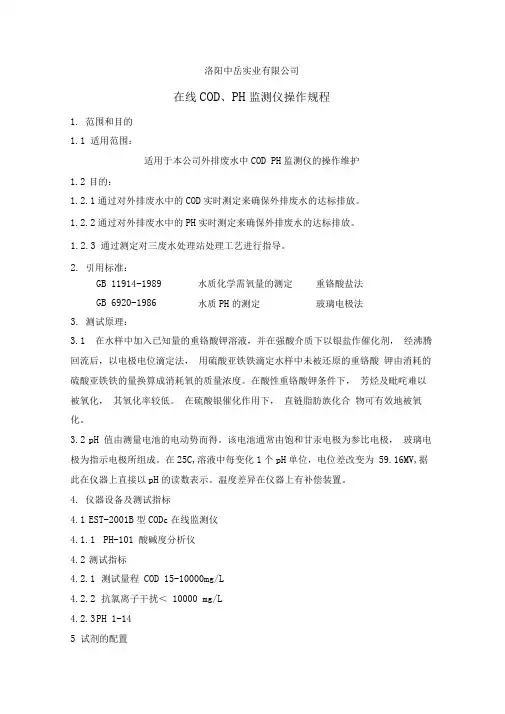

洛阳中岳实业有限公司在线COD、PH监测仪操作规程1. 范围和目的1.1 适用范围：适用于本公司外排废水中COD PH监测仪的操作维护1.2目的：1.2.1通过对外排废水中的COD实时测定来确保外排废水的达标排放。

1.2.2通过对外排废水中的PH实时测定来确保外排废水的达标排放。

1.2.3 通过测定对三废水处理站处理工艺进行指导。

2. 引用标准：GB 11914-1989 水质化学需氧量的测定重铬酸盐法GB 6920-1986水质PH的测定玻璃电极法3. 测试原理：3.1在水样中加入已知量的重铬酸钾溶液，并在强酸介质下以银盐作催化剂，经沸腾回流后，以电极电位滴定法，用硫酸亚铁铁滴定水样中未被还原的重铬酸钾由消耗的硫酸亚铁铁的量换算成消耗氧的质量浓度。

在酸性重铬酸钾条件下，芳烃及毗咤难以被氧化，其氧化率较低。

在硫酸银催化作用下，直链脂肪族化合物可有效地被氧化。

3.2pH 值由测量电池的电动势而得。

该电池通常由饱和甘汞电极为参比电极，玻璃电极为指示电极所组成。

在25C,溶液中每变化1个pH单位，电位差改变为59.16MV,据此在仪器上直接以pH的读数表示。

温度差异在仪器上有补偿装置。

4. 仪器设备及测试指标4.1EST-2001B型CODc在线监测仪4.1.1PH-101 酸碱度分析仪4.2测试指标4.2.1测试量程COD 15-10000mg/L4.2.2抗氯离子干扰＜10000 mg/L4.2.3PH 1-145 试剂的配置5.1硫酸-硫酸银溶液：取20克硫酸银加入到2000mL硫酸中，放入水浴锅中，以60C水加热保温，直到硫酸银完全溶解。

5.2重铬酸钾溶液：称取0.49032克重铬酸钾（105C干燥2小时）和60克硫酸汞放入1000ML容量瓶中，放入1+5的硫酸溶液约200ML摇动使试剂溶解，用1+5 的硫酸定容到一升。

5.3硫酸亚铁铵溶液：称量1.25克硫酸亚铁铵放入1000ML容量瓶中，加入约400ML蒸馏水，摇动使试剂溶解，力卩20ML浓硫酸，用蒸馏水定容到1升，摇均。

污水处理厂在线监测仪表操作手册ＣOＤmax化学需氧量分析仪一．工作原理■水样、重铬酸钾、硫酸汞溶液(催化剂使直链脂肪族化合物氧化更充分）和浓硫酸的混合液在消解池中被加热到１7５℃,在此期间铬离子作为氧化剂从Ⅵ价被还原成Ⅲ价而改变了颜色,颜色的改变度与样品中有机化合物的含量成对应关系，仪器通过比色换算直接将样品的COD 显示出来；■其它无机物如：亚硝酸盐、硫化物和亚铁离子将使测试结果增大,将其需氧量作为水样COD值的一部分是可以接受的;■抗干扰：主要干扰物为氯化物,加入硫酸汞形成络合物去除；■分析仪能够自动检测出消解完毕的时间。

二.仪表参数■测量范围: １0 ~ ５000 ｍｇ／l ＣＯD■测量不确定性:精确性:＞100mg／l时、<测量值的１0%；<１0０mｇ/ｌ时<±6mg/l重复性:>１０0mg／l时、<测量值的5％;<１00ｍg/l时± 5mg/l■消解时间: ３、５、１0、20、30、40、60、8０、１00或12０分钟可选■测量间隔时间: ３、4…24 小时或连续■校准:自动校准的时间间隔可人工选择(自动校准的持续时间大约为60分钟)■试剂容量:在连续测量、消解时间为30分钟、校正时间间隔为24小时的情况下，每套试剂可用1个月■输出：2路电流输出：0/4-２０mA,最大负载５00 Ω■环境温度: ＋5°C～+ 40° C■电源要求:２２0 ＶAＣ± 10%／5０-6０Hz■其它: 自动清洗、自动记录数据、带图形显示三. 仪表外观1．底板２.试剂3．安全面板４．废液排放管 5.进样管6．电源线7．屏蔽电缆8. 仪器外壳9.ＲS232 界面１0. 液晶显示屏1１. 操作键盘12．仪器门13．试剂瓶(空) 四.安装位置要求■选择尽可能靠近样品源的位置安装分析仪，尽可能地减少分析延迟;■分析仪应安装在距排放口较近的位置;■安装位置的环境温度应控制在5℃～４0℃范围内（41℉～１04℉）；■安装地点应保持干燥,避免阳光直射。

Hach COD、NH3-N在线仪表操作规程
1、接通采样泵电源，启动采样泵（若对样品或标样进行测量，可将仪表取样管接入样品瓶后，从第4步开始操作）；
2、打开旁通阀，清洗管路约1分钟；
3、关闭旁通阀，并清洗过滤网，确保样品管路畅通；
4、接通仪表电源，仪表自动进行自检；
5、仪表自检完毕后，长按F1，并输入操作密码；
6、选择“设置”菜单，按F2，进入子菜单；
7、选择“测量间隔”，按F2，进入子菜单，用F3、F4键将测量间隔改成“连续”，按F2；
8、如果只对样品进行一次测量，则立即按以上第7步操作，将测量间隔改回2小时，若需要对样品进行多次测量，则等待测量完毕后再改回2小时；
9、测量过程中，可进入“信号”菜单中查询测量进度；
10、也可长按“X”键查看历史数据；
11、测量过程产生的废液必须使用容器收集。

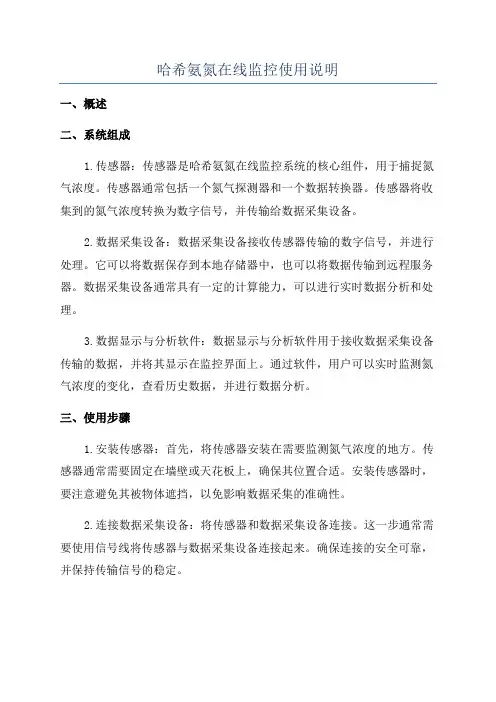

哈希氨氮在线监控使用说明一、概述二、系统组成1.传感器：传感器是哈希氨氮在线监控系统的核心组件，用于捕捉氮气浓度。

传感器通常包括一个氮气探测器和一个数据转换器。

传感器将收集到的氮气浓度转换为数字信号，并传输给数据采集设备。

2.数据采集设备：数据采集设备接收传感器传输的数字信号，并进行处理。

它可以将数据保存到本地存储器中，也可以将数据传输到远程服务器。

数据采集设备通常具有一定的计算能力，可以进行实时数据分析和处理。

3.数据显示与分析软件：数据显示与分析软件用于接收数据采集设备传输的数据，并将其显示在监控界面上。

通过软件，用户可以实时监测氮气浓度的变化，查看历史数据，并进行数据分析。

三、使用步骤1.安装传感器：首先，将传感器安装在需要监测氮气浓度的地方。

传感器通常需要固定在墙壁或天花板上，确保其位置合适。

安装传感器时，要注意避免其被物体遮挡，以免影响数据采集的准确性。

2.连接数据采集设备：将传感器和数据采集设备连接。

这一步通常需要使用信号线将传感器与数据采集设备连接起来。

确保连接的安全可靠，并保持传输信号的稳定。

3.配置软件：安装并配置数据显示与分析软件。

根据软件提供的说明，配置软件的相关参数，确保与数据采集设备的通信正常。

同时，根据实际需求，设置数据显示界面的布局和样式。

4.启动系统：启动数据采集设备和数据显示与分析软件。

等待系统初始化完成后，系统将开始收集和分析数据，并将其显示在监控界面上。

5.监测氮气浓度：在监控界面上，可以实时监测氮气浓度的变化情况。

可以通过监控曲线、数字显示等多种方式来查看氮气浓度的变化。

同时，用户还可以设置报警阈值，当氮气浓度超过设定阈值时，系统将自动发出警报。

6. 数据分析与导出：数据显示与分析软件通常提供数据分析和导出功能。

用户可以使用这些功能来对收集到的数据进行分析，得出趋势图、统计数据等。

另外，用户还可以将数据导出为Excel、PDF等格式进行保存或与他人分享。

四、注意事项1.定期检查传感器的工作状态，确保其正常工作。

在线水质仪表操作规程一、进厂浊度仪M200BW1、校准M200BW应每月校准一次。

当仪表显示与实验室测量值有明显误差时，应进行校准，校准步骤如下：1.1插入1000NTU标准液。

1.2旋转样品池，观察真实值或补偿频率，直至最低读数出现。

1.3按F5键（Sensor Calibrate）,这是仪表进行内部满刻度校准，用时15-20秒。

注意:只有当1000NTU标准液插入仪表探测池时才可以进行校准。

1.4按F4键校准1000NTU标准的分析仪。

1.5此时1000NTU标准的校准频率会存储起来，这一频率会在右侧显示出来。

其他标准与此类似，步骤如下：1.6插入400NTU标准液。

1.7旋转样品池，观察真实值或补偿频率，直至最低读数出现。

1.8按F3键。

1.9插入100NTU标准液。

1.10旋转样品池，观察真实值或补偿频率，直至最低读数出现。

1.11按F2键。

1.12插入0.02NTU标准液。

1.13旋转样品池，观察真实值或补偿频率，直至最低读数出现。

1.14按F1键。

2、维护应保持仪表外部清洁，每月清洗一次气泡捕集器。

每月更换一次样品池，将换下来的用稀酸清洗。

二、浊度仪1720C1、清洗1．1将浊度仪贮水桶底部的塞子拔下，使筒中的污水排放干净，盖紧盖子。

1．2取出贮水桶中的螺旋装置，把该装置用清水冲洗干净后放回原处。

1．3按下SYS/RESET键，清洗完毕。

1.4 浊度仪1720C应每月清洗一次。

2、校正2．1将1L去离子水倒入干燥、洁净的校准筒内。

2．1慢慢的将干燥、洁净的浊度仪头部旋放在校准筒上。

2．3按下SYS/RESET键。

2．4输入“6”，按下SIG/AVG键，让数值稳定后，输入“0.0”，按STD键。

2．5用吸管吸取去5ml摇匀的标准液（4000NTU）,加到校准筒内，把浊度仪头部慢慢旋放在校准筒上，等数值稳定后，输入“20.00”，按STD键。

三、余氯仪1、余氯仪的流量应保持在6ml/h左右。

营口市东部污水处理厂在线监测仪表操作手册Amtax™ Compact氨氮分析仪一．测量原理在逐出容器瓶中，样品与逐出溶液混合，样品中的氨氮被转化成氨气，生成的氨气由隔膜泵转移到测量比色池中，氨气在测量比色池中与缓冲溶液混合，改变pH指示剂的颜色；比色法测量缓冲溶液颜色的改变，从而得到样品中氨氮的浓度。

二．仪表参数测量方法：PH比色指示，纳氏比色法测量间隙：13，15，20，或者30 分钟（可选）应用：测量水或废水中铵的浓度测量范围：0.2-1200mg/L NH4-H，根据试剂的不同，分为以下几段：0.2-12mg/L NH4-H2-120mg/L NH4-H20-1200mg/L NH4-H精度：测量值的＋2.5%或者0.2mg/L，二者中的较大者测量下限：0.2mg/L循环时间：13，15，20，或者30 分钟（可选）保存温度范围：5-40℃操作范围：10-40℃三．更换试剂1.根据所需的测量范围，一同随着分析仪器的还有以下某一套试剂：测量范围标准（250mL）逐出液（250mL）指示溶液（1L）0.2-12mg/L 28251-31 28254-31 28255-532-120mg/L 28258-31 28254-31 28256-5320-1200mg/L 28259-31 28254-31 28257-53备注：现在厂内出水口需购置的试剂量程为0.2~12mg/L的。

2.更换试剂：⑴．按住F1－F4 中的任何一个按键，持续3 秒钟。

⑵．选择Service 菜单。

等待至分析仪工作停止。

⑶．将瓶帽和管线从试剂瓶上拿下来，移走试剂瓶。

⑷．将新的试剂瓶安放在分析仪内部，并且将瓶帽和管线安在新的试剂瓶上。

⑸．选择Priming，将所有的软管充满试剂。

⑹．选择Calibrate，进行一轮校正循环，然后分析仪进入测量模式。

四．基本操作1.标液浓度的更改：F1 —﹢Settings（设置）—选Standard—通过F3、F4调整标液浓度跟试剂对应—按F2 确定。

水质现场快检之哈希(HACH)余氯检测仪操作步骤
首先，评估现场环境，温度和光照度都适合余氯和浑浊度的检测。

余氯的快检操作：
1、来之前，我已经检测了一下，仪器可以正常开启使用，余氯试剂也在有效期内。

2：先开机，因为考虑测的游泳池游水，浓度低于2mg/L,，所以调到LR档（低浓度档位），让机器预热2分钟再使用。

3：机器放一边预热。

瓶子完好，表面无划痕，拿着瓶子顶端，用样水冲洗瓶子两三次，最后将水样倒至瓶身刻度线，盖上瓶盖。

4：立即拆下仪器盖帽，用吸水布将水样瓶表面的液体和指引搽拭干净，然后放入槽中，让瓶身菱形图标指向显示器，然后迅速盖上盖帽。

5：按ZERO键进行调零。

调零结束后打开盖帽，取出水样瓶。

6：打开瓶盖，往瓶内加入余氯试剂药粉，药粉全部倒入后，盖上盖子。

7：把瓶子上下摇晃20秒以上，让药粉快速溶解，并与水中余氯接触，发生反应。

这时，我们可以看到水样慢慢变成淡淡的粉红色。

8：打开仪器盖，把水样瓶表面搽拭干净，然后放入槽中，让瓶身箭头指向显示器，然后迅速盖上盖子。

9：按READ键读取数据，屏幕最终显示的数值即为该游泳池游离性余氯值。

10、记录检出结果。

11：清理物品，把水样倒入废水瓶，并用水冲洗瓶子。

关机，把物品收起。

污水处理水质监测操作手册操作手册简介：本操作手册旨在指导污水处理厂工作人员进行水质监测操作，确保污水处理过程的有效性和稳定性。

本手册涵盖了水质监测的目的、监测方法和注意事项等内容，以帮助工作人员正确进行水质监测工作。

一、操作目的1. 监测污水处理过程中的水质参数，评估处理效果及时采取相应的调整措施。

2. 确保污水处理系统正常运行，达到环境排放标准要求。

3. 提供数据支持，为优化工艺提供决策依据。

二、监测参数和方法1. 水质参数监测a. 化学需氧量（COD）监测- 采用标准溶液进行校准，确保准确测量。

- 抽取样品时避免空气污染和样品交叉污染。

- 样品收集后应尽快送至实验室进行分析。

b. 总悬浮物（TSS）监测- 样品采集时使用干净的容器，避免污染。

- 样品过滤时应注意操作规范，避免误差。

- 实验室分析后及时记录结果，并与标准比对。

c. 总氮（TN）和总磷（TP）监测- 采用高精度测量仪器进行监测。

- 样品的提取、保存和处理应按照标准要求执行。

2. pH值、温度和溶解氧（DO）监测- 使用标准电极进行测量，并根据实验室校准结果进行调整。

- 掌握好测量时间与频率，确保数据的有效性。

- 定期对监测仪器进行维护和校准，确保准确性。

三、操作要点和注意事项1. 样品采集- 依据监测计划准确选择监测点和采样点。

- 采样前应先清洗手部，佩戴手套，并使用无菌容器进行采样。

- 采样点位应在水流充分混合的位置，确保样品的代表性。

2. 样品处理和运输- 采集的样品应尽快送至实验室进行处理和分析。

- 严格按照样品处理方法进行操作，以防止样品的污染和退化。

- 样品运输时要注意标识和防护，避免泄漏或损坏。

3. 数据记录与分析- 实验室完成样品分析后，将结果记录在监测表格中。

- 结果应及时核对，确认准确无误后进行数据分析和解读。

- 对离群值和异常波动的数据要进行排查和分析原因。

4. 报告编写和汇报- 根据监测计划编写监测报告，包括监测基本情况、数据分析和评估等。

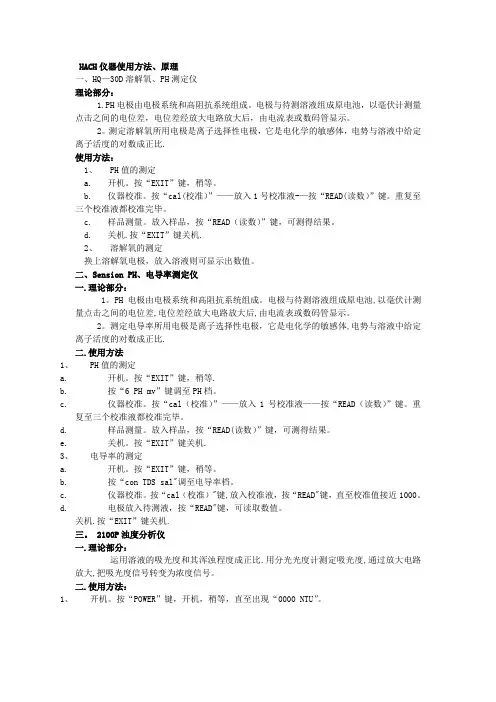

HACH仪器使用方法、原理一、HQ—30D溶解氧、PH测定仪理论部分：1.PH电极由电极系统和高阻抗系统组成。

电极与待测溶液组成原电池，以毫伏计测量点击之间的电位差，电位差经放大电路放大后，由电流表或数码管显示。

2。

测定溶解氧所用电极是离子选择性电极，它是电化学的敏感体，电势与溶液中给定离子活度的对数成正比.使用方法：1、PH值的测定a.开机。

按“EXIT”键，稍等。

b.仪器校准。

按“cal(校准）”——放入1号校准液-—按“READ(读数）”键。

重复至三个校准液都校准完毕。

c.样品测量。

放入样品，按“READ（读数）”键，可测得结果。

d.关机.按“EXIT”键关机.2、溶解氧的测定换上溶解氧电极，放入溶液则可显示出数值。

二、Sension PH、电导率测定仪一.理论部分：1。

PH电极由电极系统和高阻抗系统组成。

电极与待测溶液组成原电池,以毫伏计测量点击之间的电位差,电位差经放大电路放大后,由电流表或数码管显示。

2。

测定电导率所用电极是离子选择性电极，它是电化学的敏感体,电势与溶液中给定离子活度的对数成正比.二.使用方法1、PH值的测定a.开机。

按“EXIT”键，稍等.b.按“6 PH mv”键调至PH档。

c.仪器校准。

按“cal（校准）”——放入1号校准液——按“READ（读数）”键。

重复至三个校准液都校准完毕。

d.样品测量。

放入样品，按“READ(读数）”键，可测得结果。

e.关机。

按“EXIT”键关机.3、电导率的测定a.开机。

按“EXIT”键，稍等。

b.按“con TDS sal"调至电导率档。

c.仪器校准。

按“cal（校准）"键,放入校准液，按“READ"键，直至校准值接近1000。

d.电极放入待测液，按“READ"键，可读取数值。

关机.按“EXIT”键关机.三。

2100P浊度分析仪一.理论部分：运用溶液的吸光度和其浑浊程度成正比.用分光光度计测定吸光度,通过放大电路放大,把吸光度信号转变为浓度信号。

污水处理厂化验室哈希COD测定仪操作及保养规程根据不同量程选择不同试济瓶及体积，见下表：一、水样消解：1、将蒸馏水及水样分别加入试剂瓶中，盖上盖并拧紧，轻轻上下颠倒翻转几次，以使样品和药济充分混合（在混合过程中，试剂瓶会变热）。

2、将试剂瓶外部擦洗干净，放入已加热到1500C的COD反应器中，在反应器前放上防护罩。

3、反应器接上电源，按开关进行加热，待温度达到1500C时，定时2小时进行消解。

4、加热结束后，等试剂瓶冷却到1200C，甚至更底时，将试剂瓶从反应器中取出，并将试剂瓶冷至室温。

二、用DR2500分光光度计比色：1.打开电源开关。

2.仪器自我校正后，按下“HACH Program”。

3.选择语言，按“OK”。

4.选择COD测定范围，按开始。

4、擦干净试剂瓶的外部，不能留有指纹或其他印记。

5、小心谨慎（绝对不能将试剂瓶底的沉淀物悬浮起来）将蒸馏水空白试剂瓶放入比色池中，将比色池的盖盖好。

6、按ZERO键，显示0.0mg/L。

7、归零后，将空白试剂瓶从比色池取出。

9、将样品试剂瓶放入比色池中（操作中注意事项同空白样），将比色池的盖盖好。

按“Read”键，即显示结果。

三、注意及保养：1、COD反应器前应放置防护罩，以防爆沸伤人。

2、应避免水样溢出，流进比色池内。

如果发生此种情况，将会损坏电子元件并引起腐蚀。

3、避免样品池内的光学系统受到污染，否则会导致不正确的读数。

4、应定期检查样品池的光透过孔，如有必要，还需用湿布和棉花球进行清洗。

5、如在光度计和周围环境存在较大温差，可能会导致不正确的读数，或引起光透过试剂瓶部分的浓度发生变化。

在清洗COD反应消解器前应拔掉电源，加热板必须冷却。

使用湿布檫试，不易燃，禁用带腐蚀性的洗涤剂。

建议用蘸酒精的绒布清洗仪器。

二、使用完的试剂应当妥善处置。

污水处理在线监测实用手册随着城市化进程的加快和人口的不断增长, 污水处理的重要性日益凸显。

为了确保污水处理设施的运行效果，监测和控制成为关键的环节。

本手册旨在介绍污水处理在线监测的基本概念、技术、设备以及相关的操作指导，帮助读者合理选用在线监测设备并正确运行维护，以实现高效可靠的污水处理。

一、污水处理在线监测概述1.1 污水处理在线监测的意义污水处理在线监测可以实时采集污水处理过程中的关键参数，如COD（化学需氧量）、BOD（生化需氧量）、氨氮、总磷等，提供及时数据支持，确保污水处理效果符合法规标准，预警并解决异常情况。

这不仅有助于保护环境，提高水质，还能减少运营成本和资源浪费。

1.2 污水处理在线监测技术分类根据监测参数和原理的不同，污水处理在线监测技术可以分为物理监测、化学监测和生物监测。

物理监测主要包括温度、流量、浊度等指标的监测；化学监测主要包括COD、BOD、氨氮、总磷等化学指标的监测；生物监测主要包括微生物活性和毒性等指标的监测。

二、污水处理在线监测设备2.1 温度监测设备温度是污水处理过程中的重要参数之一，合适的温度有利于微生物活性和生化反应。

在线温度监测设备通常采用温度传感器，通过实时采集温度数据并传输至监测系统，以便进行数据分析和控制。

2.2 流量监测设备流量监测设备用于实时监测进、排水口的流量，确定污水处理厂的负荷，对处理效果进行评估和优化。

常见的流量监测设备包括流量计、波纹管流量计等。

2.3 COD/BOD监测设备COD（化学需氧量）和BOD（生化需氧量）是评估废水有机物含量和有机污染程度的重要指标，在线监测设备可通过光学、化学和电化学等方法测定。

常见的COD/BOD监测设备包括紫外-可见光谱分析仪、氧化还原电位计等。

2.4 氨氮/总磷监测设备氨氮和总磷是评估废水中营养盐含量和富营养化程度的重要参数。

在线监测设备可以利用化学方法或光学方法进行监测。

常见的氨氮/总磷监测设备包括氨氮分析仪、总磷分析仪等。

电仪部内部资料哈希COD在线监测仪操作规程哈希COD在线监测仪操作规程一、设备工作原理设备工作原理：1、检测原理：水样、重铬酸钾、硫酸银溶液（催化剂）和浓硫酸的混合液在消解池中被加热到175℃，在此期间铬离子作为氧化剂从Cr6+价被还原成Cr3+而改变了颜色，颜色的改变度与样品中被氧化物质的含量成对应关系，仪器通过比色换算直接将样品的COD显示出来。

2.检测过程：（1）测试前仪器自动抽取新鲜的样品清洗进样管道；（2）仪器使用活塞泵进样，活塞泵不与样品、试剂直接接触；（3）试剂（硫酸汞、重铬酸钾、硫酸包括催化剂）也通过活塞泵吸入，（4）通过气泡的方式混合样品和试剂；（5）仪器关闭消解试管的两端的阀门后，加热电阻丝将样品和试剂的混合溶液迅速地加热至175℃；（6）测量系统按照仪器参数的设定值自动控制消解时间；（7）溶液冷却后，由活塞泵排出溶液。

（8）仪器按预设置的校准时间和清洗时间自动地对仪器进行校准和清洗。

（9）根据实际校准系数，微处理器单元计算出经过自动温度补偿后的COD值。

COD设备结构说明图试剂型号：LCW2401、硫酸溶液2.5升（强腐蚀）；2、重铬酸钾溶液1升；3、硫酸汞溶液1升（剧毒）；4、零点校准溶液0.5升；5、标准溶液0.25升V1：消解试管入口阀V2：空缺水平阀V3：样品阀V4：排放阀V5：重铬酸钾阀V6：消解阀V7：95硫酸阀V8：硫酸汞阀V9：标液阀V10：空气消解阀3.COD设定-SETTING项：（1）digest.time消解时间：30分钟；（2）Mea.intervall测量间隔时间：COD、NH3-N设定，4小时采样周期；（3）cur.range：1#COD：0~5000mg/L、2#COD：0~500mg/L、NH3-N:0~120mg/L；（4）cleaning清洗：三天一次；（5）calibration校准：自动校正周期三天一次；COD设定-SERVICE项：（1）flush冲洗：冲洗所有管路（60秒）；（2）cleaning清洗：启动自动清洗，然后进行测量；（3）calibration校准：启动自动校准，然后进行测量（60分钟）；（4）CONTROLUNIT控制单元：复位控制器列表，仅处理电子问题；注意：进入SERVICE项产生以下动作（轻易不要进入该项）COD测量仪立即停止测量；仪表回到初始状态，消解管释放压力，排空，冷却；存储最后一次的有效测量值；所有的输出都保持为他们的最后状态值。

洛阳中岳实业有限公司在线COD cr 、PH监测仪操作规程1.范围和目的1.1适用范围：适用于本公司外排废水中COD、PH监测仪的操作维护1.2目的：1.2.1 通过对外排废水中的COD实时测定来确保外排废水的达标排放。

1.2.2通过对外排废水中的PH实时测定来确保外排废水的达标排放。

1.2.3通过测定对三废水处理站处理工艺进行指导。

2.引用标准：GB 11914-1989 水质化学需氧量的测定重铬酸盐法GB 6920-1986 水质PH的测定玻璃电极法3.测试原理：3.1 在水样中加入已知量的重铬酸钾溶液，并在强酸介质下以银盐作催化剂，经沸腾回流后，以电极电位滴定法，用硫酸亚铁铁滴定水样中未被还原的重铬酸钾由消耗的硫酸亚铁铁的量换算成消耗氧的质量浓度。

在酸性重铬酸钾条件下，芳烃及毗咤难以被氧化，其氧化率较低。

在硫酸银催化作用下，直链脂肪族化合物可有效地被氧化。

3.2 pH 值由测量电池的电动势而得。

该电池通常由饱和甘汞电极为参比电极，玻璃电极为指示电极所组成。

在25℃,溶液中每变化1个pH单位，电位差改变为59.16MV，据此在仪器上直接以pH的读数表示。

温度差异在仪器上有补偿装置。

4.仪器设备及测试指标4.1 EST-2001B型CODcr在线监测仪4.1.1 PH-101 酸碱度分析仪4.2 测试指标4.2.1 测试量程 COD 15-10000mg/L4.2.2 抗氯离子干扰﹤10000 mg/L4.2.3 PH 1-145 试剂的配置5.1 硫酸-硫酸银溶液：取20克硫酸银加入到2000mL硫酸中，放入水浴锅中，以60℃水加热保温，直到硫酸银完全溶解。

5.2 重铬酸钾溶液：称取0.49032克重铬酸钾（105℃干燥2小时）和60克硫酸汞放入1000ML容量瓶中，放入1+5的硫酸溶液约200ML,摇动使试剂溶解，用1+5的硫酸定容到一升。

5.3 硫酸亚铁铵溶液：称量1.25克硫酸亚铁铵放入1000ML容量瓶中，加入约400ML蒸馏水，摇动使试剂溶解，加20ML浓硫酸，用蒸馏水定容到1升，摇均。
