怎样把CAD中根据图片描好线条的图形正确导入到PROE中

先说cad的图进入proe以前说过很多次了这次我在补充些在cad里面你尽量把图放到我用的最新的cad是2004现在那些个版本我不清楚是否还是这样首先你要把图移动到绝对坐标系的原点用户坐标系是UCS，绝对，也就是世界坐标系是WCS 命令这样的m就是移动然后all全部0，0完了存dxf，尽量版本低些，存2000dxf是cad用来和其他软件互换的格式兼容性比较好进入proe有大概归类成2个方向一个是草绘下面这里尽量导入别太复杂的图太复杂很容易卡住另外导入后全部都是弱尺寸这种方案不大推荐这种方案比较推荐如果你发现导入后单位不对这里是加载模板的地方我主要说下导入后的可能的操作这些线导入后可能需要一些应用虽然我说了在cad 进行移动什么的可能很多人还是不习惯那我就说下在proe里面的一些操作这里面有三种可以选择的办法第一种办法；扭曲扭曲会破坏默认的参数，但是对于导入的特征也没啥，他本来就无参数了很多学员学到课程第九节扭曲的时候都在抱怨，说这个到底哪里有用【传说】你好(339286167) 21:15:28其实很多命令，你首先是要熟练你才能用【传说】你好(339286167) 21:15:42不熟练你画图的时候就不选他，因为你拿不准【传说】你好(339286167) 21:16:02然后可以框选第一个就是【传说】你好(339286167) 21:16:31翻译成变换，就是可以移动，旋转，缩放，拖住这个杆子的中间可以移动【传说】你好(339286167) 21:17:22拖住尾巴那里就是旋转点住这个角落这里就可以缩放，缩放这里顺便说个小技巧你在使用扭曲命令的时候，切忌不要乱点中键虽然我们在proe大多数地方，中键都可以代替确认但是扭曲这里不能你按下鼠标的中键，这个微型模型树这里就多一步，我给一些学员远程，他这里竟然都30多步，实际上1。

2步就解决了，扭曲的好处。

比较直观，操作完全窗口化，看我按下中间下面2个就是按2下来的。

CAD图和PRO-E图转换(原创)PRO/E中打开AutoCAD三维图一、CAD图保存为ACIS (*.sat)格式〈1〉1、在AutoCAD里，做好实体图，打开“文件”--“输出”，选择文件格式为ACIS (*.sat)，从右到左框选实体零件，空格键确定。

2、打开 PRO/E 界面，文件--打开--在“文件打开”对话框中的文件类型中选择 ACIS （*.sat）格式，找到刚刚保存的 ACIS (*.sat)格式的文件，点打开。

3、在“导入新模型”对话框中选择“零件”，点确定就可以打开此三维图了。

〈2〉1、在AutoCAD里，做好三维图，打开“文件”--“输出”，选择文件格式为ACIS (*.sat),从右到左框选实体零件，空格键确定。

2、打开 PRO/E，进入零件模式毫米制界面，在“插入”--“共享数据”--“自文件”--在“打开”对话框中选择 ACIS（*.sat）格式，找到刚刚保存的 ACIS (*.sat)格式的文件，点打开。

3、在“选择实体选项和放置”对话框中选择“缺省”，点确定就可以打开此三维图了。

二、CAD图保存为平板印刷（*.stl）格式〈1〉1、在AutoCAD里，做好三维图，打开“文件”--“输出”，选择文件格式平板印刷（*.stl），从右到左框选实体零件，空格键确定。

2、打开 PRO/E 界面，文件--打开--在“文件打开”对话框中的文件类型中选择STL（*.stl）格式，找到刚刚保存的 STL（*.stl）格式的文件，点打开。

3、在“导入新模型”对话框中点“确定”即可。

〈2〉1、在AutoCAD里，做好三维图，打开“文件”--“输出”，选择文件格式平板印刷（*.stl），从右到左框选实体零件，空格键确定。

2、打开 PRO/E，进入零件模式毫米制界面，打开“输入”--“共享数据”--在“打开”对话框中选择 STL（*.stl）格式，找到刚刚保存的 STL（*.stl）格式的文件，点打开。

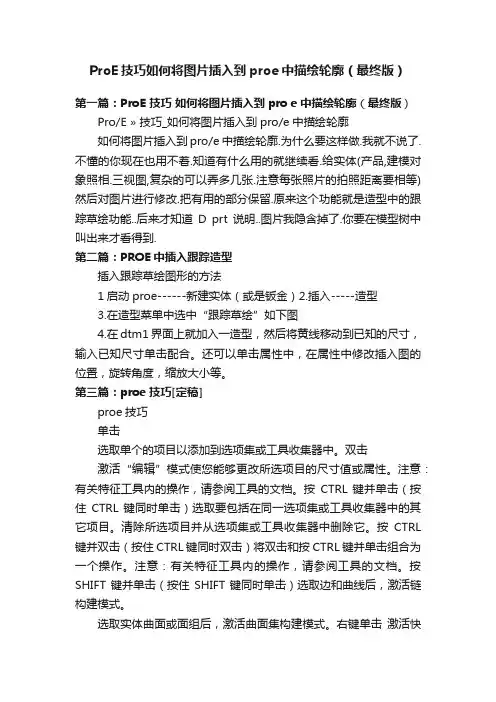

ProE技巧如何将图片插入到proe中描绘轮廓（最终版）第一篇：ProE 技巧如何将图片插入到pro e中描绘轮廓（最终版）Pro/E » 技巧_如何将图片插入到pro/e中描绘轮廓如何将图片插入到pro/e中描绘轮廓.为什么要这样做.我就不说了.不懂的你现在也用不着.知道有什么用的就继续看.给实体(产品,建模对象照相.三视图,复杂的可以弄多几张.注意每张照片的拍照距离要相等)然后对图片进行修改.把有用的部分保留.原来这个功能就是造型中的跟踪草绘功能..后来才知道D prt说明..图片我隐含掉了.你要在模型树中叫出来才看得到.第二篇：PROE中插入跟踪造型插入跟踪草绘图形的方法1启动proe------新建实体（或是钣金）2.插入-----造型3.在造型菜单中选中“跟踪草绘”如下图4.在dtm1界面上就加入一造型，然后将黄线移动到已知的尺寸，输入已知尺寸单击配合。

还可以单击属性中，在属性中修改插入图的位置，旋转角度，缩放大小等。

第三篇：proe技巧[定稿]proe技巧单击选取单个的项目以添加到选项集或工具收集器中。

双击激活“编辑”模式使您能够更改所选项目的尺寸值或属性。

注意：有关特征工具内的操作，请参阅工具的文档。

按CTRL 键并单击（按住CTRL 键同时单击）选取要包括在同一选项集或工具收集器中的其它项目。

清除所选项目并从选项集或工具收集器中删除它。

按CTRL 键并双击（按住 CTRL 键同时双击）将双击和按 CTRL 键并单击组合为一个操作。

注意：有关特征工具内的操作，请参阅工具的文档。

按SHIFT 键并单击（按住 SHIFT 键同时单击）选取边和曲线后，激活链构建模式。

选取实体曲面或面组后，激活曲面集构建模式。

右键单击激活快捷菜单。

按 SHIFT 键并右键单击（按住 SHIFT 键同时右键单击）根据所选的锚点查询可用的链。

控制柄是用于在图形窗口中处理数据的图形对象。

也可将控制柄捕捉至现有的几何参照，或用户定义的栅格增量。

CAD转PROE操作教程一:打开CAD图形.
二:按下图操作,
另存为低版本的DWG或DXF格式文档,尽量存成版本低的格式.PROE对高版本存在兼容性问题.对低版本的识别契合性好一些.
三.启动PROE,打开上步保存的文件.
四:用建模命令参照输入曲线建模,结果如图
草绘导入CAD图的方法:
一:打开CAD,复制需要的图形到新建图形中.
保存为低版本的DWG文件.
二:切换到PROE窗口,启动草绘.
三:
删除定位用的大圆.打勾.
四:结果
注意事项:一,存盘为DWG或DXF格式文档时,尽量存成版本低的格式.PROE 对高版本存在兼容性问题.对低版本的识别契合性好一些.
二.DWG图形可以用.1)直接打开或直接拖入.2)草绘中,用"数据来自文件"调入. DXF图形用.1)直接打开或直接拖入.2)"插入---共享数据---自文件"调入.
如CAD为3D图形则另存为.SAT格式.用PROE直接打开或共享数据调入.
三:注:3.0以前版本不能区分曲线的颜色,如要区分颜色,可用别的软件或PORE
草绘做过渡转成igs数据再导入.。

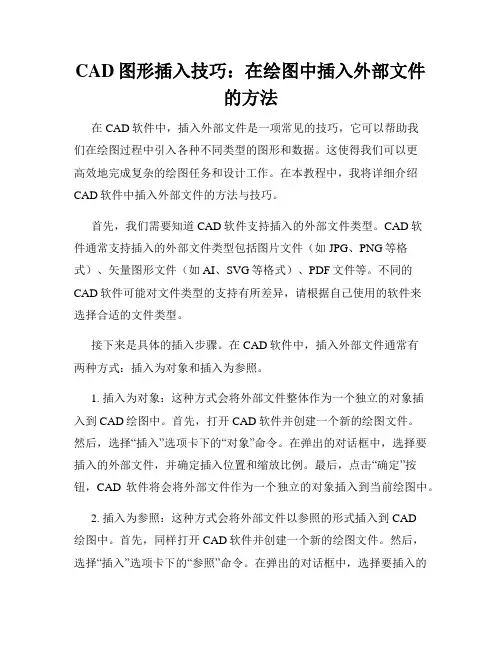

CAD图形插入技巧：在绘图中插入外部文件的方法在CAD软件中，插入外部文件是一项常见的技巧，它可以帮助我们在绘图过程中引入各种不同类型的图形和数据。

这使得我们可以更高效地完成复杂的绘图任务和设计工作。

在本教程中，我将详细介绍CAD软件中插入外部文件的方法与技巧。

首先，我们需要知道CAD软件支持插入的外部文件类型。

CAD软件通常支持插入的外部文件类型包括图片文件（如JPG、PNG等格式）、矢量图形文件（如AI、SVG等格式）、PDF文件等。

不同的CAD软件可能对文件类型的支持有所差异，请根据自己使用的软件来选择合适的文件类型。

接下来是具体的插入步骤。

在CAD软件中，插入外部文件通常有两种方式：插入为对象和插入为参照。

1. 插入为对象：这种方式会将外部文件整体作为一个独立的对象插入到CAD绘图中。

首先，打开CAD软件并创建一个新的绘图文件。

然后，选择“插入”选项卡下的“对象”命令。

在弹出的对话框中，选择要插入的外部文件，并确定插入位置和缩放比例。

最后，点击“确定”按钮，CAD软件将会将外部文件作为一个独立的对象插入到当前绘图中。

2. 插入为参照：这种方式会将外部文件以参照的形式插入到CAD绘图中。

首先，同样打开CAD软件并创建一个新的绘图文件。

然后，选择“插入”选项卡下的“参照”命令。

在弹出的对话框中，选择要插入的外部文件，并确定插入位置和缩放比例。

最后，点击“确定”按钮，CAD软件将会将外部文件以参照的形式插入到当前绘图中。

无论是插入为对象还是插入为参照，插入的外部文件在CAD绘图中都可以进行一些进一步的编辑和操作。

比如，我们可以改变插入文件的位置、旋转角度和大小等。

另外，CAD软件还提供了一些附加的操作功能，如裁剪外部文件、调整透明度和设置显示属性等。

插入外部文件对CAD绘图工作非常有用。

通过引入外部图形和数据，我们可以在绘图过程中更加灵活和高效地工作。

比如，在建筑设计中，我们可以插入CAD平面图、照片、设计图等；在机械设计中，我们可以插入零件图、装配图、工艺图等。

如何将CAD引入PORE并且对齐坐标和恢复PROE误删除文件
首先在autocad 中将要输入倒pro/e 的图形中心用移动命令移倒绝对
坐标原点，命令行操作如下：
m
all
0,0
完成后存档，打开pro/e，打开所有类型文件，选择DXF文件，
选择新建一个PORE档，选项为:Empty(空的)，插入DXF文档。

完成
这个诀窍对于那些在cad里面做好布局以后再去pro/e做3d造型的，比较有实用价值，因为autocad的坐标系x.y.z的方向和pro/e的坐标系x.y.z的方向是一样的！
有兴趣的试试看！说不定对你有用哦
此主题相关图片如下：
此主题相关图片如下：
恢复PROE误删除的文件
当我们每次运行PROE时，系统都会自支生成trail.txt.#的轨迹文件（其中#为累计版本），该文件会记录所有的鼠标点击、键盘输入及文件调入，一直到退出或中断为止。

既然这个轨迹文件把我们的操作都记录下来了，那么它有什么用吗？答案是肯定的。

我们只需要把trail.txt.#重命名并去除#后缀，然后[功能]-->[播放轨迹/培训文件]，就可以重现此轨迹文件的记录。

其实这并不是我们所需要的，我们是要用它来恢复文件，那么恢复文件的方法是：1.将轨迹文件重命名并去除#后缀；2.用记事本打开此文件，找到最后一个#DONE，然后把其后的所有内容删掉；3.最后在PROE中调用[功能]-->[播放轨迹/培训文件]，打开此文件，成功生成后保存即可。

将AUTOCAD图形导入ProE的方法
首要任务，确认AUTOCAD的图形正确性。

有没有假尺寸，比例是不是1:1，投影方向有沒有错，是第一角还是第三角的画法，中心线和圆心有没有重合。

一、处理CAD的图形
1.将有用的线条集中复制到一个新文档中;
2.删除尺寸线，图框，一些重复绘制的虚线，中心线;
3.找出中心点，以中心点为基点移动全图到0,0。

4.判断好投影的视角关系再将各个视图用rotate3d命令旋转成第一视角;
5.保存为2000版的dxf格式，确保ProE可以打开。

二、用MASCAM转换（也可以在ProE的草绘环境下直接调用各个单独的视图）
1.用MASCAM打开dxf文档;
2.另存为iges文档。

三、进入ProE
1.新建mmns文档;
2.点曲线按钮，来自文件，选取原有坐标系;
3.完成。

Pro/E 5.0图文教程
Pro/ENGINEER
零件设计教程
适用于Pro/E3.0~5.0，Core/Pro1.0版本
如何将CAD 图形导入到Pro/E 中
曹顺辉
在日常的设计工作中，有时候需要把CAD图形导入PROE中。

比如一些复杂的曲线,复杂的零件截面等等。

这些图像如果在PROE软件中绘制会特别麻烦,所以熟悉掌握将CAD图形导入PROE中的方法和步骤特别重要。

1、首先建议将需要插入的CAD图形保存为低版本的dxf格式,文件名采用英文字母,这样会避免出现一些不必要的错误和麻烦。

2、启动proe软件,新建文件,选择草绘命令，进入草绘环境后，选择下拉菜单【草绘】-【数据来自文件】-【文件系统】命令，系统弹出【打开】文件对话框，选择要插入的CAD文件，然后点击【确定】。

3、用鼠标在图形显示区中点击，放置需要插入的图形。

此时系统弹出
【移动和调整大小】对话框。

如图所示。

如果需要保持原来图形的尺寸不变，可以将缩放值设置为1，然后点击对话框中的确定按钮，完成图形文件的导入。

4、这里有一点要注意，有时在插入图形文件后，会在图形上会显示很多灰色的尺寸，这些尺寸就是所谓的【弱尺寸】。

如果不需要显示【弱尺寸】，可以在配置文件config中，将选项sketcher_disp_weak_dimensions的值设置为no即可。
