回转式空气预热器一. 作用空予器是利用锅炉尾部烟气热量加热燃烧所需空气的一种热交换装置。
空预器可以进一步降低排烟温度，减少排烟热损失；同时提高燃烧所需空气温度，改善燃料着火和燃烧条件，降低各项不完全燃烧损失，提高锅炉机组热效率等。
二. 原理1.本空气预热器型号LAP8650/1900是根据美国ABB－CE预热器公司的技术进行设计和制造。
这种三分仓回转式空气预热器是一种以逆流方式运行的再生式热交换器。
转子直径8650毫米，蓄热元件高度自上而下分别为800、800和300毫米，冷段300毫米，蓄热元件为低合金耐腐蚀的考登钢，其余热段蓄热元件为碳钢。
预热器左右两半部份分别为烟气和空气通道，空气侧又分为一次风道及二次风道。
当烟气流经转子时烟气将热量释放给蓄热元件，烟气温度降低；当受热后的蓄热元件旋转到空气侧时，又将热量释放给空气，空气温度升高。
如此周而复始地循环，实现烟气与空气地热交换。
2.装在壳体上地驱动装置通过转子外围地围带，使转子以1.28转/分的转速旋转。
为了防止空气向烟气侧泄漏，在转子的上、下端半径方向，外侧轴线方向以及圆周方向分别设有径向、轴向及旁路密封装置，此密封装置采用双密封结构以减小漏风。
此外，预热器上还设有火灾监测消防及清洗系统、吹灰装置、润滑及控制等设备。
三. 空气预热器技术特性见下表四. 空气预热器主要构件及性能1.空气预热器为回转再生式三分仓结构，逆流，转动轴垂直，具有气密保温外壳，用以从烟气流中有效地回收热量。
设计时应考虑预热器低温端的防腐问题。
回转式空气预热器的设计应满足二次风和一次风的总需求，以保证在燃烧劣质煤和所有负荷情况下，达到所需要的风温。
每台空气预热器应包括一套带二台电机的驱动装置：－一台用于正常运行；－一台用于事故运行，或用于冲洗过程。
每台空气预热器均配有用于火焰检测的热电偶、防火保护、冲洗通道和吹灰器。
空气预热器的外壳上配有门孔，以便在不拆下预热器的情况下检查和更换冷端部件。
一、空预器概述空气预热器是利用锅炉尾部烟气热量来加热燃烧所需要空气的一种热交换装置，由于它工作在烟气温度较低的区域，回收了烟气热量，降低了排烟温度，因而提高了锅炉效率。
同时由于燃烧空气温度的提高，有利于燃料着火和燃烧，减少了不完全燃烧损失1.1.1空气预热器的类型及特点空气预热器按传热方式分可以分为传热式和蓄热式（再生式）两种。
前者是将热量连续通过传热面由烟气传给空气，烟气和空气有各自的通道。
后者是烟气和空气交替地通过受热面，热量由烟气传给受热面金属，被金属积蓄起来，然后空气通过受热面，将热量传给空气，依靠这样连续不断地循环加热。
随着电厂锅炉蒸汽参数和机组容量的加大，管式空气预热器由于受热面的加大而使体积和高度增加，给锅炉布置带来影响。
因此现在大机组都采用结构紧凑、重量轻的回转式空气预热器。
管式空预器和回转式空预器两者相比较各有以下特点：1）回转式空气预热器由于其受热面密度高，因而结构紧凑，占地小，体积为同容量管式预热器的1/10；2）重量轻。
因管式预热器的管子壁厚1.5mm，而回转预热器的蓄热板厚度为0.5－1.25mm，布置相当紧凑，所以回转式预热器金属耗量约为同容量管式预热器的1/3；3）回转式预热器布置灵活方便，在锅炉本体更容易得到合理的布置；4）在相同的外界条件下，回转式空气预热器因受热面金属温度较高，低温腐蚀的危险较管式预热器轻些；5）回转式空气预热器的漏风量比较大，一般管式预热器不超过5％，而回转式预热器在状态好时为8％－10％，密封不良时可达20％－30％；6）回转空气预热器的结构比较复杂，制造工艺要求高，运行维护工作多，检修也较复杂。
回转式空气预热器有两种布置形式：垂直轴和水平轴布置。
垂直轴布置的空气预热器又可分为受热面转动和风罩转动。
通常使用的受热面转动的是容克式回转空气预热器，而风罩转动的是罗特缪勒（Rothemuhle）式回转预热器。
这两种预热器均被采用，但较多的是受热面转动的回转式空气预热器。
空气预热器概述空气预热器是利用锅炉尾部烟气热量来加热燃烧所需要空气的一种热交换装置，由于它工作在烟气温度较低的区域，回收了烟气热量，降低了排烟温度，因而提高了锅炉效率。
同时由于空气的预热强化了燃料的着火和燃烧过程，减少了燃料的不完全燃烧热损失。
空气预热器已成为现代锅炉的一个重要组成部分。
第一节空气预热器的类型及特点空气预热器按传热方式分可以分为传热式（表面式）和蓄热式（再生式）两种。
前者是将热量连续通过传热面由烟气传给空气，烟气和空气有各自的通道。
后者是烟气和空气交替地通过受热面，热量由烟气传给受热面金属，被金属积蓄起来，然后空气通过受热面，将热量传给空气，依靠这样连续不断地循环加热。
再生式空气预热器由于具有回转结构，所以又称为回转式空气预热器，回转式空气预热器又可分为受热面旋转和风罩旋转两类。
随着电厂锅炉蒸汽参数和机组容量的加大，管式空气预热器由于受热面的加大而使体积和高度增加，给锅炉布置带来影响。
因此现在大机组都采用结构紧凑、重量轻的回转式空气预热器。
容克式空气预热器的工作原理是：转子的受热元件在烟气侧从烟气中吸收热量，通过空气侧时再将热量传递给空气。
由于转子缓慢地旋转，传热元件交替地通过烟气侧和空气侧通道，当传热元件与烟气接触时吸收热量并积蓄起来，与空气接触时释放贮存的热量来加热空气，如此周而复始。
由于采用热一次风系统会带来许多不便。
目前绝大多数锅炉，采用冷一次风系统设计。
因此采用的空气预热器一般是三分仓空气预热器。
三分仓容克式空气预热器，由于差压增大，其漏风率比较大。
除密封系统进行了加强以外，其基本结构元件三分仓和二分仓基本相同。
管式空预器和回转式空预器两者相比较各有以下特点：1）回转式空气预热器由于其受热面密度高达500m2，因而结构紧凑，占地小，体积为同容量管式预热器的1/10；2）重量轻。
.因管式预热器的管子壁厚1.5mm，而回转预热器的蓄热板厚度为0.5－1.25mm，布置相当紧凑，所以回转式预热器金属耗量约为同容量管式预热器的1/3；3）回转式预热器布置灵活方便，在锅炉本体更容易得到合理的布置；4）在相同的外界条件下，回转式空气预热器因受热面金属温度较高，低温腐蚀的危险较管式预热器轻些；5）回转式空气预热器的漏风量比较大，一般管式预热器不超过5％，而回转式预热器在状态好时为8％－10％，密封不良时可达20％－30％；6）回转空气预热器的结构比较复杂，制造工艺要求高，运行维护工作多，检修也较复杂。
十一月份培训内容5.1.4 空气预热器：#1、#2 炉空气预热器采用由上锅供货的2-29.5VI(65 °)-2200(2300) 正转回转式空气预热器，#3、#4 炉空气预热器采用由哈锅供货的30.5-VI(T)-2400-QMR 回转式空气预热器，采用三分仓布置，经济性和可靠性较好，该空气预热器从烟气侧吸收热量，然后通过由特殊形状的金属板组成的连续转动的传热元件把热量传给空气。
高效率传热元件紧密地放在扇形仓，扇形仓在径向分隔着被称为转子的圆柱形外壳内，转子之外装有转子外壳，外壳的两端同连接烟风道相连。
预热器装有径向密封和旁路密封，形成预热器的一半流通烟气，另一半流通空气。
预热器设计漏风系数小，径向密封可以跟踪调节，使密封区在任何状况下保持最小平均间隙，为了确保预热器安全，本空预器驱动装置设有二个马达，即主马达和气动马达。
当电动马达跳闸或失去电源时，气动马达自动投入，维持转子转动，但气动马达不能长时间带负荷运行。
此外，空预器还设有吹灰器、多喷嘴水冲洗装置和消防水装置，以确保空预器的安全、稳定、经济运行。
5.2.1 空气预热器规范：表47.47.4.1 支撑轴承拆卸( 参见附图4) ：7.4.1.1 利用调节装置将高温端扇形板提高约10 ㎜；7.4.1.2 拆下下部挡水盖，清理检查调换填料；7.4.1.3 拆除进、出口油管及温度计电缆；7.4.1.4 将油放尽；7.4.1.5 拆下轴承箱上罩壳，并做好记号；7.4.1.6 将制动螺栓拆除；7.4.1.7 将底盖拆除并做好记号；7.4.1.8 在耳轴法兰面上用气割割除 4 根螺帽防松杆；7.4.1.9 拆除耳轴法兰螺丝；7.4.1.10 将千斤顶梁放于耳轴法兰下指定位置，临时固定于中心部分；7.4.1.11 根据转子重量选择千斤顶，将千斤顶平衡地设置在千斤顶梁上，一头与耳轴法兰平面顶住。
设置好后请有关技术人员来现场检查，认为符合要求时，才能将转子顶高 5 ㎜左右。

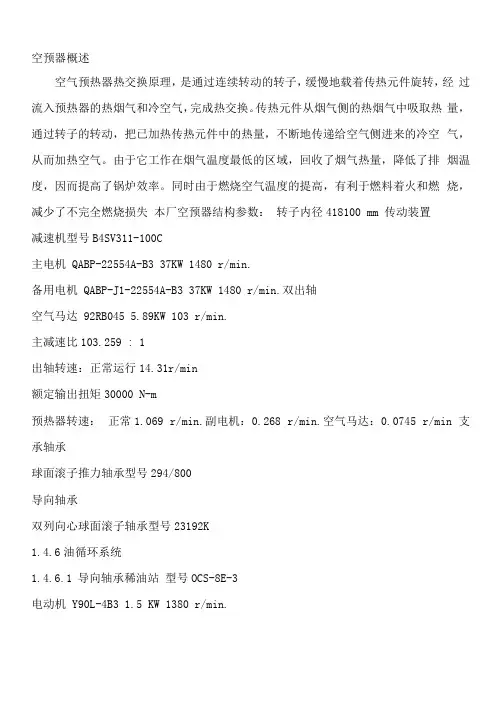

空预器概述空气预热器热交换原理，是通过连续转动的转子，缓慢地载着传热元件旋转，经过流入预热器的热烟气和冷空气，完成热交换。
传热元件从烟气侧的热烟气中吸取热量，通过转子的转动，把已加热传热元件中的热量，不断地传递给空气侧进来的冷空气，从而加热空气。
由于它工作在烟气温度最低的区域，回收了烟气热量，降低了排烟温度，因而提高了锅炉效率。
同时由于燃烧空气温度的提高，有利于燃料着火和燃烧，减少了不完全燃烧损失本厂空预器结构参数：转子内径418100 mm 传动装置减速机型号B4SV311-100C主电机 QABP-22554A-B3 37KW 1480 r/min.备用电机 QABP-J1-22554A-B3 37KW 1480 r/min.双出轴空气马达 92RB045 5.89KW 103 r/min.主减速比103.259 : 1出轴转速：正常运行14.31r/min额定输出扭矩30000 N-m预热器转速：正常1.069 r/min.副电机：0.268 r/min.空气马达：0.0745 r/min 支承轴承球面滚子推力轴承型号294/800导向轴承双列向心球面滚子轴承型号23192K1.4.6油循环系统1.4.6.1导向轴承稀油站型号OCS-8E-3电动机 Y90L-4B3 1.5 KW 1380 r/min.三螺杆泵 3GR 30X4 1.6 m 3 /h 1.0 MPa线隙式油过滤器SXU-A100X50S列管式油冷却器GLC2-1.3支承轴承稀油站型号OCS-8E-3电动机 Y90L-4B3 1.5 KW 1380 r/min.三螺杆泵 3GR 30X4 1.6 m 3 /h 1.0 MPa线隙式油过滤器SXU-A100X50S列管式油冷却器 GLC2-1.3吹灰装置伸缩式吹灰器由于预热器的传热元件布置紧密，工质通道狭窄，所以，在传热元件上易积灰，甚至堵塞工质通道，致使烟空气流动阻力增加，传热效率降低，从而影响预热器的正常工作。
LAP13494/3883回转式空气预热器说明书沁北电厂本预热器根据美国C-E预热器公司技术进行设计和制造。
型号LAP13494/3883表示容克式空气预热器，转子直径13494毫米，蓄热元件高度至上而下分别为300、800、800和300毫米，冷段300毫米蓄热元件为低合金耐腐蚀传热元件，其余热段蓄热元件为碳钢，每台预热器金属重量约653吨，其中转子重量约492吨（约占总重75%）。
本空气预热器是三分仓形式。
一原理LAP13494/3883这种三分仓容克式空气预热器是一种以逆流方式运行的再生式热交换器。
加工成特殊波纹的金属蓄热元件被紧密地放置在转子扇形仓格内，转子以0.99转/分的转速旋转，其左右两半部分分别为烟气和空气通道。
空气侧又分为一次风道和二次风道，当烟气流经转子时，烟气将热量释放给蓄热元件，烟气温度降低;当蓄热元件转道空气侧时，又将热量释放给空气，空气温度升高。
如此周而复始地循环，实现空气和烟气热交换。
它不但是电站锅炉的主要部件，而且也是化工、冶金过程中理想的节约能源、提高效率的热交换器。
转子由置于下梁中心的推力轴承及置于上梁中心的导向轴承支撑，并处在九边形的壳体中，上梁、下梁分别与壳体相连，壳体则坐落在钢架上。
电动机安装在下梁的下部，通过与转子接长轴连接，带动转子旋转。
为防止空气向烟气侧泄漏，在转子上、下端半径方向，外侧轴线方向，以及圆周方向分别设有径向、轴向及旁路密封装置，采用双密封结构以降低漏风率。
此外，预热器上还配有火灾检测消防和清洗系统，吹灰装置、润滑及控制等设备（见图1及图2）。
二主要部件1.转子本空气预热器转子采用模数仓格结构，每个仓格为15度，为布置双密封结构，每个仓格又分隔为两（见图4），全部蓄热元件分装在24个模数仓格内，每个模数仓格利用一个定位销和一个固定销与中心筒相连接。
由于采用这种结构，大大减少了工地的安装工作量，并减少转子内焊接应力和热应力。
中心筒上、下两端分别用M12和M42和金螺栓连接上轴和下轴，接长轴通过M42合金螺栓与下轴相连，整体形成预热器的旋转主轴。
空气预热器漏风控制系统运行维护说明书设计：审核：批准：上海市东方海事工程技术有限公司2012年5月目录特别提醒 (3)1 系统简介 (4)1.1 概述 (4)1.2 加载机构 (5)1.3 传感器 (5)1.4 热电偶温度辅助控制装置 (5)2人机界面 (5)2.1 运行前提 (5)2.2 触摸屏操作介绍 (6)2.2.1 欢迎界面 (6)2.2.2 主页 (7)2.2.3 扇形板控制界面 (8)2.2.4 转子测速界面 (12)2.2.5 故障查询界面 (13)2.2.6 参数设定界面 (13)2.2.7 滑出式菜单 (15)3 系统各种保护 (16)3.1 电机过载 (16)3.2 传感器保护 (16)3.3 电流保护 (16)3.4 转子停转保护 (16)4 系统主要故障及排除方法 (16)4.1 初级开关异常 (16)4.2 次级开关异常 (17)4.3 电机过载 (17)4.4 上行（下行）回路故障 (17)4.5 传动故障 (17)4.6 热电偶故障 (18)4.7 转子停转报警 (18)4.8 预热器电流超限报警 (18)5设备的调整 (18)5.1 传感器初级和次级限位开关 (18)5.2 行程限位开关箱 (19)6 润滑与维护 (19)6.1 润滑 (19)6.1.1 机械螺旋升降机 (19)6.1.2 二级减速器 (20)6.1.3 行程限位开关箱 (20)6.2 维护与检修 (20)6.2.1 电气控制箱的检修 (20)6.2.2 电动机检修 (20)特别提醒●该系统正式投入运行前必须进行冷态与热态调试，否则不得投入运行。
●当系统出现故障时都会报警。
出现严重故障（电机过载、上下行回路故障），如无法排除原因的，请将扇形板人工提升至完全回复位置，以防因机组发电负荷下降，预热器转子温度降低而向上还原造成的转子径向密封与扇形板接触、封死。
●切勿在任一扇形板低于“完全回复”位置时，断开系统控制电源和动力电源。
