摩擦焊接技术

第1篇一、引言摩擦焊接是一种利用摩擦热加热金属并施加压力以实现焊接连接的工艺。

它具有操作简单、焊接质量稳定、焊接速度快、成本低等优点，广泛应用于汽车、航空、航天、造船、铁路等行业。

本文将对摩擦焊接工艺的原理、设备、工艺参数及焊接质量等方面进行详细介绍。

二、摩擦焊接原理摩擦焊接的原理是利用摩擦产生的热量将金属表面加热至塑性状态，然后在一定压力下使两金属表面相互接触并发生塑性变形，从而实现焊接连接。

摩擦焊接过程中，金属表面的接触面积逐渐增大，摩擦产生的热量也不断增加，直至焊接接头形成。

1. 摩擦生热摩擦焊接过程中，通过摩擦产生的热量使金属表面温度升高，热量传递至金属内部，使金属达到塑性状态。

摩擦热的大小与摩擦系数、摩擦速度、摩擦时间等因素有关。

2. 塑性变形摩擦焊接过程中，摩擦产生的热量使金属表面达到塑性状态，金属表面发生塑性变形。

在压力作用下，金属表面相互接触，形成一定的接触面积，为焊接接头提供结合力。

3. 焊接接头形成随着摩擦焊接过程的进行，金属表面接触面积逐渐增大，塑性变形程度加深，焊接接头逐渐形成。

焊接接头质量取决于摩擦焊接过程中的工艺参数和金属材料的性能。

三、摩擦焊接设备摩擦焊接设备主要包括摩擦焊接机、夹具、焊接电源等。

1. 摩擦焊接机摩擦焊接机是摩擦焊接过程中的核心设备，其主要功能是产生摩擦力、实现摩擦焊接过程。

摩擦焊接机可分为机械式、液压式、电磁式等类型。

2. 夹具夹具用于固定焊接件，保证焊接过程中的定位精度。

夹具的设计应满足以下要求：具有较高的定位精度、良好的耐磨性、易于操作和调整。

3. 焊接电源焊接电源为摩擦焊接提供能量，常见的焊接电源有直流电源、交流电源等。

焊接电源的电压、电流等参数应根据焊接工艺和金属材料选择。

四、摩擦焊接工艺参数摩擦焊接工艺参数主要包括摩擦时间、摩擦压力、焊接速度、预热温度等。

1. 摩擦时间摩擦时间是指摩擦焊接过程中摩擦头与工件接触的时间。

摩擦时间过长，会导致焊接接头质量下降；摩擦时间过短，则无法产生足够的摩擦热。

摩擦焊1摩擦焊接概述：摩擦焊接是在轴向压力与扭矩作用下，利用焊接接触端面之间的相对运动及塑性流动所产生的摩擦热及塑性变形热使接触面及其近区达到粘塑性状态并产生适当的宏观塑性变形，然后迅速顶锻而完成焊接的一种压焊方法。

摩擦焊的分类2摩擦焊原理简介：摩擦焊是利用金属焊接表面摩擦生热的一种热压焊接法。

摩擦焊接时，通常将待焊工件两端分别固定在旋转夹具和移动夹具内，工件被夹紧后，位于滑台上的移动夹具随滑台一起向旋转端移动，移动至一定距离后，旋转端工件开始旋转，工件接触后开始摩擦加热。

此后，则可进行不同的控制，如时间控制或摩擦缩短量（又称摩擦变形量）控制。

当达到设定值时，旋转停止，顶锻开始，通常施加较大的顶锻力并维持一段时间，然后，旋转夹具松开，滑台后退，当滑台退到原位置时，移动夹具松开，取出工件，至此，焊接过程结束。

摩擦焊接是一种优质、高效、节能的固态连接技术，被广泛应用于航空、航天、石油、汽车等领域中。

在摩擦焊接过程中，主轴转速、焊接压力、焊接时间以及焊接变形量是影响焊接质量的重要工艺参数。

对这些参数实现精确的检测和控制，是获得优质焊接接头的保障。

因此，研制一套控制精度高、响应速度快、具有丰富的数据处理能力且易于升一级和扩充的开放式控制系统具有重要意义。

摩擦焊流程示意图摩擦焊具有下列优点：（1）焊接质量好而稳定。

由于摩擦焊是一种热压焊接法，摩擦不仅能消除焊接表面的氧化膜, 同时在较大的顶锻压力作用下, 还能挤碎和挤出由于高速摩擦而产生的塑性变形层中氧化了的部分和其它杂质, 并使焊缝金属得到锻造组织。

（2）摩擦焊不仅能焊接黑色金属、有色金属、同种异种金属, 而且还能焊接非金属材料, 如塑料、陶瓷等。

（3）对具有紧凑的回转断面的工件的焊接,都可用摩擦焊代替闪光焊、电阻焊及电弧焊。

并可简化和减少锻件和铸件, 充分利用轧制的棒材和管材。

（4）焊件尺寸精度高。

采用摩擦焊工艺生产的柴油发动机预燃烧室, 全长最大误差为士0.1毫米。

文件编号：＿＿＿＿＿＿＿＿＿＿版号：＿＿＿＿＿＿＿＿生效日期：＿＿＿＿＿＿＿＿编制人：＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿审核人：＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿批准人：＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿受控印章：＿＿＿＿＿＿＿分发号：＿＿＿＿＿＿＿＿目录（一）、九种摩擦焊接类型原理及特点： (3)1、惯性摩擦焊接： (3)2、直接驱动摩擦焊接： (3)3、线性摩擦焊接： (3)4、搅拌摩擦焊： (4)5、轨道摩擦焊接： (4)6、连续驱动摩擦焊： (4)7、相位摩擦焊： (5)8、径向摩擦焊： (5)9、搅拌摩擦焊： (6)（二）、摩擦焊的特点： (6)（三）、摩擦焊接头形式： (8)（四）、适用范围： (8)（五）、摩擦焊焊接过程分析： (8)（一）、九种摩擦焊接类型原理及特点：1、惯性摩擦焊接：⑴、惯性摩擦焊接具有固定在卡盘和主轴上的不同尺寸的飞轮。

⑵、电机连接到主轴以旋转零件。

⑶、在焊接循环开始时，电机连接到主轴，并将零件旋转到所需的转速。

⑷、一旦达到所需的速度，就将电机从主轴上断开。

⑸、根据零件，主轴，卡盘和飞轮的重量，自由旋转部件会产生旋转惯性。

⑹、将进行如上所述的摩擦焊接过程，利用旋转惯性将零件放在一起时产生摩擦热。

2、直接驱动摩擦焊接：⑴、在此过程中，主轴驱动电机永久固定在主轴上。

⑵、当两个部件放在一起时，电动机继续驱动旋转部件，从而产生摩擦热。

⑶、根据定义的程序，随着焊接过程的进行，主轴会持续减速，从而将主轴停在预定位置。

⑷、当希望在焊接部件之间有特定的方向时，这种类型的摩擦焊接是有益的。

3、线性摩擦焊接：⑴、这个过程类似于惯性摩擦焊接。

但是，移动的卡盘不会旋转。

相反，它以横向运动振荡。

⑵、在整个过程中，两个工件均保持在压力下。

⑶、与惯性焊接相比，该过程要求工件具有高剪切强度并涉及更复杂的机械。

⑷、这种方法的一个好处是它可以连接任何形状的零件（而不仅仅是圆形界面）。

焊接工艺的摩擦焊接技术要点摩擦焊接是一种利用材料的塑性变形和摩擦加热产生摩擦热的焊接方法。

它具有高效、环保、高质量等优点，在工业生产中得到广泛应用。

本文将介绍焊接工艺的摩擦焊接技术的要点，包括摩擦焊接的原理、工艺参数的选择、工艺控制等方面。

一、摩擦焊接的原理摩擦焊接是利用两个工件在轴向力和旋转力的作用下，在接触面发生塑性变形并摩擦加热，随后停止转动时两个工件之间恢复到冷状态下的接触面结合而形成的一种焊接方法。

摩擦焊接的原理包括以下几个方面：1. 摩擦热效应：工件在接触面相对运动时，由于摩擦热的产生，使工件的温度升高，达到可塑性变形的要求，从而实现焊接。

2. 塑性变形效应：由于轴向力的作用，使接触面的工件产生塑性变形，使得工件表面的氧化层和脏物得以去除，从而使工件之间达到更好的接触。

3. 冷却效应：在停止摩擦时，工件由于冷却，焊缝完成固化，从而使工件之间形成连接。

二、摩擦焊接的工艺参数选择摩擦焊接的工艺参数选择是保证焊接质量和效率的重要因素。

1. 旋转速度：旋转速度的选择应根据焊接材料的特性，例如硬度、塑性等综合考虑。

一般来说，旋转速度太低会导致焊缝不均匀，太高则会造成过度烧损。

2. 轴向力：轴向力的选择应根据焊接材料的硬度和要求的焊接质量来确定。

轴向力太小会导致焊缝不牢固，太大则会产生较大的变形和应力。

3. 焊接时间：焊接时间也是影响焊接质量的关键参数。

焊接时间太短会导致焊缝连接不牢固，太长则会造成材料的过度烧损。

三、摩擦焊接的工艺控制工艺控制是确保摩擦焊接质量稳定的关键。

1. 清洁度控制：焊接前应确保接触表面的干净，去除氧化物和污染物，以保证焊接接触质量。

2. 温度控制：焊接时，应根据工件材料和尺寸的变化，对摩擦焊接的温度进行控制。

过高的温度会导致焊缝变硬和断裂，过低的温度会导致焊缝连接不牢固。

3. 压力控制：焊接时的轴向力要适中，太小会导致松散的连接，太大会导致变形和质量缺陷。

4. 油剂选择：摩擦焊接中使用的油剂应该具有良好的冷却性能和润滑性能，以保证焊接过程的稳定。

摩擦焊的类型摩擦焊是一种常用的金属焊接技术，通过摩擦产生的热量将工件表面加热至熔点以上，再施加压力使工件接合，从而实现焊接目的。

摩擦焊技术具有焊缝无缺陷、高效节能、环境友好等优点，因此在航空航天、汽车制造、船舶建造等领域得到广泛应用。

本文将介绍几种常见的摩擦焊类型。

1. 惯性摩擦焊惯性摩擦焊是最常见的摩擦焊类型之一。

它通过惯性力产生的摩擦热来加热工件，并利用施加的压力使工件接合。

在摩擦焊过程中，工件通过与旋转摩擦工具接触而加热，当接触面温度达到熔点时，施加的压力使工件接合。

惯性摩擦焊适用于焊接较大尺寸或较厚的工件，例如船体、飞机翼等。

2. 线性摩擦焊线性摩擦焊是一种特殊的摩擦焊类型，它利用线性运动产生的摩擦热来加热工件，并通过施加的压力使工件接合。

与惯性摩擦焊不同的是，线性摩擦焊采用线性运动的摩擦工具，如线性摩擦焊机。

线性摩擦焊适用于焊接较长的工件，例如管道、轨道等。

3. 摩擦搅拌焊摩擦搅拌焊是一种特殊的摩擦焊类型，它通过旋转摩擦工具产生的摩擦热来加热工件，并利用搅拌作用将工件接合。

在摩擦搅拌焊过程中，摩擦工具在施加一定压力的同时进行旋转和搅拌，使工件表面熔化并混合在一起，形成焊缝。

摩擦搅拌焊适用于焊接高强度材料，如铝合金、镁合金等。

4. 摩擦点焊摩擦点焊是一种特殊的摩擦焊类型，它通过摩擦热局部加热工件，并通过施加的压力使工件接合。

在摩擦点焊过程中，摩擦工具以较高的转速在工件表面产生摩擦热，当局部温度达到熔点时，施加的压力使工件接合。

摩擦点焊适用于焊接较小尺寸或较薄的工件，例如电池片、电子元件等。

总结：摩擦焊是一种重要的金属焊接技术，具有很多类型，如惯性摩擦焊、线性摩擦焊、摩擦搅拌焊和摩擦点焊等。

每种类型都有其适用的焊接工件和特点。

摩擦焊具有焊缝无缺陷、高效节能、环境友好等优点，因此在各个领域得到广泛应用。

随着科技的发展，摩擦焊技术将进一步完善和应用，为工业制造提供更多可能性。

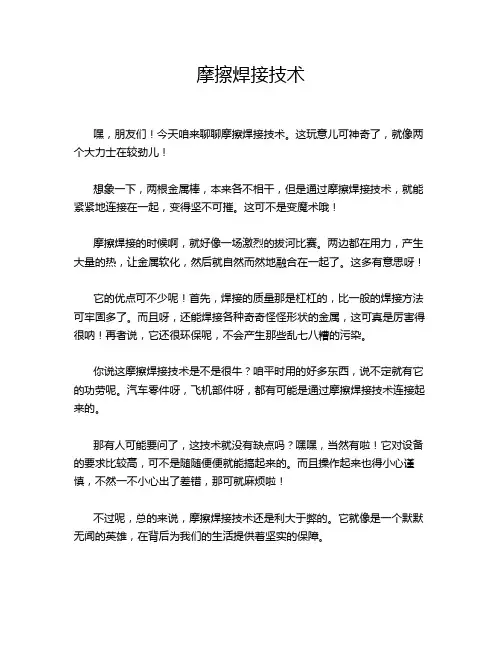

摩擦焊接技术嘿，朋友们！今天咱来聊聊摩擦焊接技术。

这玩意儿可神奇了，就像两个大力士在较劲儿！想象一下，两根金属棒，本来各不相干，但是通过摩擦焊接技术，就能紧紧地连接在一起，变得坚不可摧。

这可不是变魔术哦！摩擦焊接的时候啊，就好像一场激烈的拔河比赛。

两边都在用力，产生大量的热，让金属软化，然后就自然而然地融合在一起了。

这多有意思呀！它的优点可不少呢！首先，焊接的质量那是杠杠的，比一般的焊接方法可牢固多了。

而且呀，还能焊接各种奇奇怪怪形状的金属，这可真是厉害得很呐！再者说，它还很环保呢，不会产生那些乱七八糟的污染。

你说这摩擦焊接技术是不是很牛？咱平时用的好多东西，说不定就有它的功劳呢。

汽车零件呀，飞机部件呀，都有可能是通过摩擦焊接技术连接起来的。

那有人可能要问了，这技术就没有缺点吗？嘿嘿，当然有啦！它对设备的要求比较高，可不是随随便便就能搞起来的。

而且操作起来也得小心谨慎，不然一不小心出了差错，那可就麻烦啦！不过呢，总的来说，摩擦焊接技术还是利大于弊的。

它就像是一个默默无闻的英雄，在背后为我们的生活提供着坚实的保障。

咱再想想，要是没有摩擦焊接技术，那得有多少东西没法制造出来呀？那我们的生活得多不方便呀！所以说呀，可别小瞧了这小小的摩擦焊接技术，它的作用可大着呢！它就像一个勤劳的工匠，默默地工作着，让我们的生活变得更加美好。

咱得感谢那些研究和使用摩擦焊接技术的人，是他们让我们的世界变得更加精彩。

怎么样，现在是不是对摩擦焊接技术有了更深的了解呢？是不是觉得它特别神奇呀？反正我是这么觉得的！以后再看到那些焊接得特别好的东西，可别忘记了摩擦焊接技术的功劳哦！原创不易，请尊重原创，谢谢!。

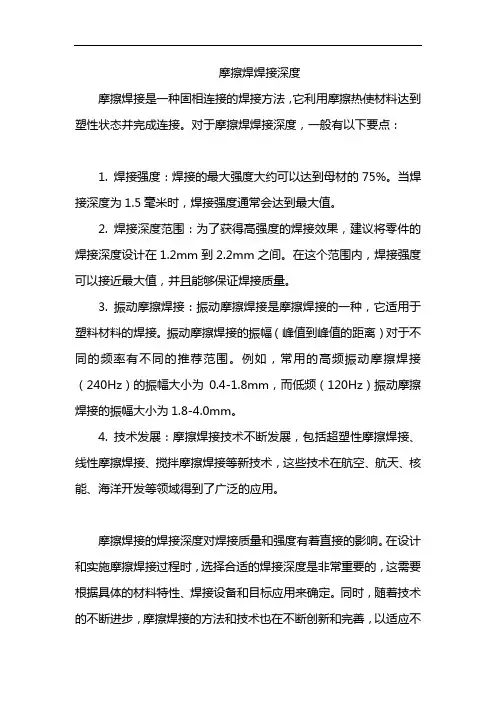

摩擦焊焊接深度
摩擦焊接是一种固相连接的焊接方法，它利用摩擦热使材料达到塑性状态并完成连接。

对于摩擦焊焊接深度，一般有以下要点：
1. 焊接强度：焊接的最大强度大约可以达到母材的75%。

当焊接深度为1.5毫米时，焊接强度通常会达到最大值。

2. 焊接深度范围：为了获得高强度的焊接效果，建议将零件的焊接深度设计在1.2mm到2.2mm之间。

在这个范围内，焊接强度可以接近最大值，并且能够保证焊接质量。

3. 振动摩擦焊接：振动摩擦焊接是摩擦焊接的一种，它适用于塑料材料的焊接。

振动摩擦焊接的振幅（峰值到峰值的距离）对于不同的频率有不同的推荐范围。

例如，常用的高频振动摩擦焊接（240Hz）的振幅大小为0.4-1.8mm，而低频（120Hz）振动摩擦焊接的振幅大小为1.8-
4.0mm。

4. 技术发展：摩擦焊接技术不断发展，包括超塑性摩擦焊接、线性摩擦焊接、搅拌摩擦焊接等新技术，这些技术在航空、航天、核能、海洋开发等领域得到了广泛的应用。

摩擦焊接的焊接深度对焊接质量和强度有着直接的影响。

在设计和实施摩擦焊接过程时，选择合适的焊接深度是非常重要的，这需要根据具体的材料特性、焊接设备和目标应用来确定。

同时，随着技术的不断进步，摩擦焊接的方法和技术也在不断创新和完善，以适应不
同领域的特殊需求。

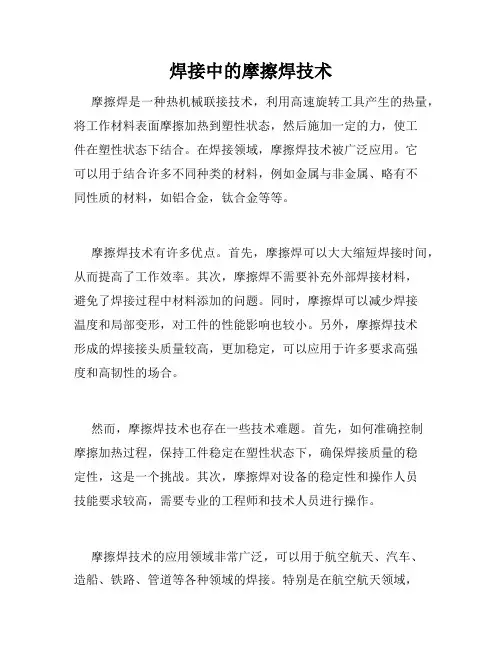

焊接中的摩擦焊技术摩擦焊是一种热机械联接技术，利用高速旋转工具产生的热量，将工作材料表面摩擦加热到塑性状态，然后施加一定的力，使工件在塑性状态下结合。

在焊接领域，摩擦焊技术被广泛应用。

它可以用于结合许多不同种类的材料，例如金属与非金属、略有不同性质的材料，如铝合金，钛合金等等。

摩擦焊技术有许多优点。

首先，摩擦焊可以大大缩短焊接时间，从而提高了工作效率。

其次，摩擦焊不需要补充外部焊接材料，避免了焊接过程中材料添加的问题。

同时，摩擦焊可以减少焊接温度和局部变形，对工件的性能影响也较小。

另外，摩擦焊技术形成的焊接接头质量较高，更加稳定，可以应用于许多要求高强度和高韧性的场合。

然而，摩擦焊技术也存在一些技术难题。

首先，如何准确控制摩擦加热过程，保持工件稳定在塑性状态下，确保焊接质量的稳定性，这是一个挑战。

其次，摩擦焊对设备的稳定性和操作人员技能要求较高，需要专业的工程师和技术人员进行操作。

摩擦焊技术的应用领域非常广泛，可以用于航空航天、汽车、造船、铁路、管道等各种领域的焊接。

特别是在航空航天领域，摩擦焊技术被广泛应用。

因为摩擦焊可以与多种材料进行联接，并能够保证焊接质量，同时该技术成本较低，因此广受各界人士的青睐。

让我们重点了解一些摩擦焊的具体应用案例。

在汽车领域中，摩擦焊主要用于汽车轮毂、齿轮及传动轴的制造。

在船舶领域中，摩擦焊主要应用于造船工业中较大的钢板的连接。

在航空领域中，摩擦焊被广泛应用于航空发动机等部件的制造。

除了以上案例，有越来越多的产品和行业应用摩擦焊。

例如在电器领域中，摩擦焊被应用于电池制造。

在新能源汽车领域中，摩擦焊被用于汽车减震系统的制造，制动系统和底盘系统。

摩擦焊还可以应用于制造电机的罗盘式子时导筒、不锈钢焊接等。

在摩擦焊技术的发展趋势方面，我们可以看到越来越多的研究集中于提高焊接质量、降低焊接时间、改善设备稳定性等方面。

同时，随着高端智能制造的不断推进，摩擦焊也会成为越来越重要的焊接技术之一。

九种摩擦焊焊接过程控制技术规范与原理优点缺点应用范围摩擦焊是一种利用摩擦热产生的高温来融化焊接材料的焊接方法。

它具有焊接速度快、热影响区小、无需外部焊接材料等特点，在航空航天、汽车制造、轨道交通等领域得到了广泛应用。

在摩擦焊焊接过程中，为了确保焊接质量和稳定性，需要进行控制技术规范。

下面将详细介绍九种常见的摩擦焊焊接过程控制技术规范，并对它们的原理、优点、缺点和应用范围进行分析。

1.摩擦压力控制技术：该技术通过控制焊接过程中应用的压力大小来确保焊接接头的牢固性。

在摩擦焊接的过程中，焊件之间的摩擦产生了热量，热量使焊缝区域材料达到熔点并形成接头。

适当施加压力可以加速接头的形成，并提高焊接质量。

但是，过大的压力会导致焊接接头的形状变形，过小的压力则会影响焊缝的牢固性。

2.摩擦时间控制技术：该技术通过控制焊接时间来保证焊接材料充分热化并形成接头。

摩擦时间的长短决定了热量的传递和焊缝的形成。

过短的时间会导致焊接接头的不牢固，而过长的时间则会使焊接接头变形或产生焊接缺陷。

3.摩擦速度控制技术：该技术通过控制摩擦工具的转速来调节焊接速度。

适当的摩擦速度可以使摩擦生成的热量均匀分布在焊件表面，确保焊接接头的均匀性和强度。

过高的摩擦速度会引起焊接接头的变形和表面质量不良，而过低的摩擦速度则会导致接头形成时间过长，影响效率。

4.摩擦工具形状控制技术：根据不同的焊接需求，选择适当的摩擦工具形状可以实现不同的焊接效果。

例如，圆形摩擦工具适合对称焊接接头，锥形摩擦工具可以实现焊接接头的连续变截面形状。

5.预热控制技术：对于一些焊接材料或焊接接头，为了提高焊接质量和稳定性，需要对其进行预热处理。

预热可以使材料变软，提高焊接接头的可塑性，并减少焊接过程中的应力和变形。

6.浇注剂控制技术：在摩擦焊接过程中，为了减少摩擦热对焊接接头周围材料的影响，可以使用浇注剂来冷却焊接接头。

浇注剂可以吸收摩擦热量，并迅速散发，防止焊接接头的变形和质量不稳定。

摩擦焊接工艺方法
摩擦焊接是一种金属焊接技术，它是通过利用两个物体之间的摩擦力和压力来产生热量，使得金属表面熔化并形成新的焊接材料。

这种方法可以用于许多不同的材料，包括铝、铜、钛和钢等。

摩擦焊接是一种高效、低成本的焊接方法，因此在许多工业领域中都有广泛的应用。

摩擦焊接的原理是利用旋转工具在两个工件之间产生摩擦热量，使得金属表面熔化并形成新的焊接材料。

焊接过程中，工件的摩擦热量和压力可以通过控制旋转速度、加压力和保持时间来控制。

这种方法不需要使用任何外部焊接材料或气体，因此可以减少成本并提高生产效率。

摩擦焊接的优点是焊接区域周围的变形和应力较小，焊接强度高，焊接过程中不会产生气孔和夹杂物等缺陷。

此外，由于焊接过程中不需要使用任何外部焊接材料，因此可以减少工业废料和环境污染。

摩擦焊接的应用范围广泛，包括航空航天、汽车、船舶、电子、建筑和医疗设备等领域。

在航空航天领域中，摩擦焊接被广泛用于生产飞机和火箭部件。

在汽车制造中，它可以用于制造发动机和变速器零件。

在医疗设备制造领域中，摩擦焊接可以用于制造人工关节等器械。

虽然摩擦焊接具有许多优点，但它也有一些局限性。

首先，它只能用于焊接同种材料，因为不同种类的材料摩擦系数和热导率不同，无法形成有效的焊接。

另外，摩擦焊接需要相对较高的机器和工具成本，因此对于小批量生产来说可能不经济实惠。

总的来说，摩擦焊接是一种高效、低成本、环保的焊接方法。

它在许多工业领域中都有广泛应用，并且在未来的发展中它的应用范围还将不断扩大。

摩擦焊接新工艺概述摩擦焊接是一种高效、节能且环保的金属焊接方法。

与传统的熔化焊接方法相比，摩擦焊接不需要加热金属至熔化温度，并且不使用任何外部焊接材料，仅通过摩擦热来实现焊接接头的形成。

这使得摩擦焊接在各个领域中得到了广泛应用。

一、摩擦焊接原理摩擦焊接的原理基于摩擦热的产生，其焊接过程可以分为三个阶段：初接触、塑性流动和焊缝形成。

首先，在摩擦区接触面之间施加一个压力，然后通过旋转产生摩擦热，这将导致金属在焊接区域加热并软化。

随着摩擦加热的继续，金属表面开始发生塑性流动，并且形成一个均匀的摩擦接触。

最后，当处于塑性状态时，停止外部摩擦，并继续施加压力以使金属固化，并形成焊缝。

二、摩擦焊接的应用领域1. 汽车制造业摩擦焊接在汽车制造业中得到了广泛应用。

通过摩擦焊接可以实现车身结构连接、发动机零部件焊接以及座椅和顶篷等部件的连接。

与传统焊接方法相比，摩擦焊接能够提供更强的焊接强度和更高的连接效率。

2. 航空航天工业摩擦焊接在航空航天工业中的应用也日益增多。

通过摩擦焊接可以实现航空发动机零部件的连接，如涡轮转子盘、叶片和轴承座等。

这种焊接技术不仅提供了可靠的连接，还减轻了飞机的质量，提高了飞行效率。

3. 能源行业在能源行业，摩擦焊接被广泛应用于核电站和火力发电厂等设备的制造中。

通过摩擦焊接可以实现管道、换热器和容器等部件的连接，极大地提高了工作效率并降低了能源消耗。

三、摩擦焊接的优势1. 焊接速度快与传统焊接方法相比，摩擦焊接具有更高的焊接速度。

由于不需要加热金属至熔化温度，摩擦焊接可以在几秒钟内完成焊接过程。

2. 节能环保摩擦焊接不需要额外加热和外部焊接材料，因此能够减少能源消耗。

此外，由于不存在熔化和固化的过程，摩擦焊接不会产生焊渣、气体或有害的焊接副产品。

3. 强焊接连接摩擦焊接能够提供高强度的焊接连接，具有良好的机械性能和疲劳寿命。

焊接接头的承载能力往往超过母材本身的强度。

四、摩擦焊接的挑战尽管摩擦焊接具有许多优势，但是仍然存在一些挑战需要克服。
