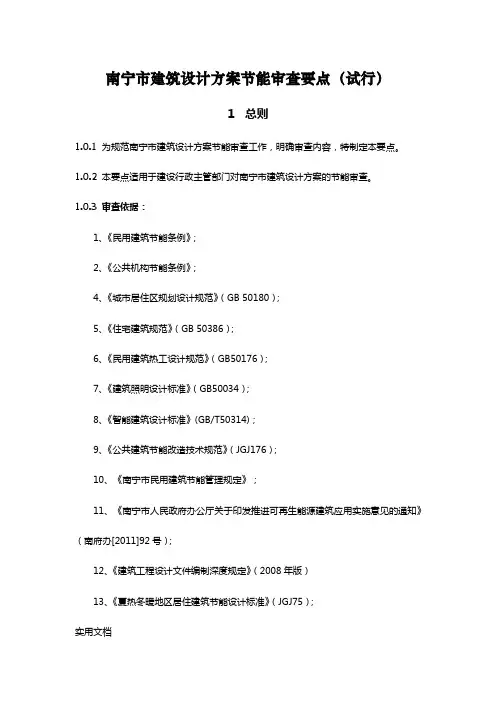

南宁市建筑设计方案节能审查要点(试行)
1总则
1.0.1 为规范南宁市建筑设计方案节能审查工作,明确审查内容,特制定本要点。
1.0.2 本要点适用于建设行政主管部门对南宁市建筑设计方案的节能审查。
1.0.3 审查依据:
1、《民用建筑节能条例》;
2、《公共机构节能条例》;
4、《城市居住区规划设计规范》(GB 50180);
5、《住宅建筑规范》(GB 50386);
6、《民用建筑热工设计规范》(GB50176);
7、《建筑照明设计标准》(GB50034);
8、《智能建筑设计标准》(GB/T50314);
9、《公共建筑节能改造技术规范》(JGJ176);
10、《南宁市民用建筑节能管理规定》;
11、《南宁市人民政府办公厅关于印发推进可再生能源建筑应用实施意见的通知》(南府办[2011]92号);
12、《建筑工程设计文件编制深度规定》(2008年版)
13、《夏热冬暖地区居住建筑节能设计标准》(JGJ75);
14、《公共建筑节能设计标准》(GB50189-2005);
15、《公共建筑节能改造技术规范》(JGJ176)
16、《广西壮族自治区公共建筑节能设计规范》(DB45/T392)
17、《广西壮族自治区居住建筑节能设计标准》(DB45/T221)
18、《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》;
19、《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》;
20、《城市道路和建筑物无障碍设计规范》(JGJ50)
21、适用于我市的其他建筑节能相关政策法规、技术标准、专项规划等。
1.0.4 本要点所列审查内容是保证建筑方案设计有关节能的基本要求,并未包括建筑方案设计的全部内容,设计单位应全面执行工程建设标准、法律、法规和政府文件的规定。
1.0.5 南宁市建筑设计方案节能审查内容主要包括:建筑规划布局、建筑形体设计、围护结构、暖通空调、电气照明和可再生能源利用。
2基本规定
2.0.1 审查是否包括节能专项设计(节能专篇)。
2.0.2 审查节能专项设计(节能专篇)是否包括下列内容:
1)节能设计说明
①工程项目概况;
②节能设计依据;
③节能技术措施,包括建筑规划布局、建筑形体设计、围护结构、暖通空调、电气照明及可再生能源利用等方面所采取的节能技术措施。
2)节能设计相关图纸
①总平面图;
②建筑四个朝向立面图;
③主要楼层平面图;
④屋顶平面图。
2.0.3审查节能专项设计(节能专篇)是否达到节能设计标准要求。
3建筑形体设计
3.1公共建筑
3.1.1 窗墙面积比审查。
建筑每个朝向的窗(包括透明幕墙)墙面积比不应大于0.70。当建筑某一朝向窗墙面积比大于0.70时,应提出具体措施,保障该建筑能够达到节能设计标准要求。
3.1.2 屋顶透明部分(天窗)面积审查。
屋顶透明部分(天窗)面积不应大于屋顶总面积的20%。当超过这一比例时,应提出具体措施,保障该建筑能够达到节能设计标准要求。
3.2居住建筑
3.2.1 窗墙面积比审查。
建筑外窗面积不应过大,各朝向的窗墙面积比,北向不应大于0.45;东、西向不应大于0.30;南向不应大于0.50。当建筑某一朝向窗墙面积比不符合上述限值要求时,应提出具体措施,保障该建筑能够达到节能设计标准要求。
3.2.2 屋顶透明部分(天窗)面积审查。
屋顶透明部分(天窗)面积不应大于屋顶总面积的4%。当超过这一比例时,应提出具体措施,保障该建筑能够达到节能设计标准要求。
4围护结构
4.0.1 屋顶节能技术措施审查。
屋顶节能技术措施应包括:①屋顶类型(坡屋面、平屋面);②采取的隔热措施。4.0.2 屋顶透明部分(天窗)节能技术措施审查。
屋顶透明部分(天窗)节能技术措施应包括:①窗框型材;②透明部分种类;③应达到的热工性能指标。
4.0.3 外墙(包括非透明幕墙)节能技术措施审查。
外墙(包括非透明幕墙)节能技术措施应包括:①隔热类型(外保温、内保温和自保温等);②采取的隔热措施。
4.0.4 外窗(包括透明幕墙和阳台门的透明部分)节能技术措施审查。
外窗(包括透明幕墙和阳台门的透明部分)节能技术措施应包括:①窗框型材;②玻璃种类;③遮阳措施。
5暖通空调
5.1公共建筑
5.1.1 空调(采暖)室内设计计算参数(温度、湿度和新风量)审查。
采用集中空调、采暖系统的公共建筑,空调(采暖)室内设计计算参数(温度、湿度和新风量)应符合节能设计标准要求。
5.1.2 空调(采暖)系统冷热源审查。
1 冷热源的性能系数(或能效比)应符合节能设计标准要求。
2 冷热源的选择应符合以下要求:
1)除了符合下列情况之一外,不得采用电热锅炉、电热水器作为直接采暖和空调系统的热源:
①以供冷为主,采暖负荷较小且无法利用热泵提供热源的建筑;
②无集中供热与燃气源,用煤、油等燃料受到环保或消防严格限制的建筑;
③夜间可利用低谷电进行蓄热、且蓄热式电锅炉不在昼间用电高峰时段启用的建筑;
④利用可再生能源发电地区的建筑;
⑤内、外区合一的变风量系统中需要对局部外区进行加热的建筑。
2)当选择水源热泵作为冷热源时,应确保所应用的水资源不会被破坏和污染,并提供证明。
3)当选择土壤源热泵作为冷热源时,应确保所应用的土壤资源不会被破坏和污染,并提供证明。
5.1.3 分户用冷计量和室内温度调控技术措施审查。
新建公共建筑和经过节能改造的既有公共建筑,采用集中供冷方式,应有安设分户用冷计量装置和室内温度调控装置的技术措施说明。大型公共建筑应通过能耗数据传输与我市新建机关办公建筑和大型公共建筑能耗监测系统联网。
5.1.4 空调废热回收技术措施审查。
采用集中空调系统,并有稳定热水需求,建筑面积在一万平方米以上的公共建筑,应包括安装空调废热回收装置的技术措施说明。
5.2居住建筑
5.2.1 空调室内设计计算参数(温度、湿度和新风量)审查。
采用集中式空调方式的居住建筑,室内设计参数(温度、湿度和新风量)应符合节能设计标准要求。
