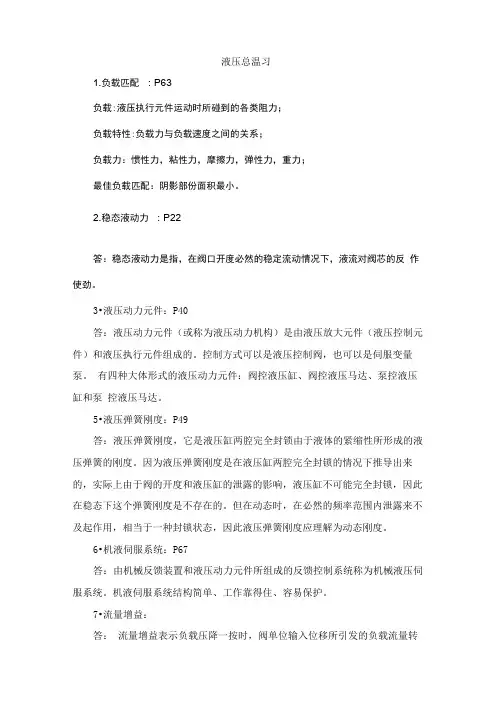

液压总温习1.负载匹配：P63负载:液压执行元件运动时所碰到的各类阻力；负载特性:负载力与负载速度之间的关系；负载力：惯性力，粘性力，摩擦力，弹性力，重力；最佳负载匹配：阴影部份面积最小。
2.稳态液动力：P22答：稳态液动力是指，在阀口开度必然的稳定流动情况下，液流对阀芯的反作使劲。
3•液压动力元件：P40答：液压动力元件（或称为液压动力机构）是由液压放大元件（液压控制元件）和液压执行元件组成的。
控制方式可以是液压控制阀，也可以是伺服变量泵。
有四种大体形式的液压动力元件：阀控液压缸、阀控液压马达、泵控液压缸和泵控液压马达。
5•液压弹簧刚度：P49答：液压弹簧刚度，它是液压缸两腔完全封锁由于液体的紧缩性所形成的液压弹簧的刚度。
因为液压弹簧刚度是在液压缸两腔完全封锁的情况下推导出来的，实际上由于阀的开度和液压缸的泄露的影响，液压缸不可能完全封锁，因此在稳态下这个弹簧刚度是不存在的。
但在动态时，在必然的频率范围内泄露来不及起作用，相当于一种封锁状态，因此液压弹簧刚度应理解为动态刚度。
6•机液伺服系统：P67答：由机械反馈装置和液压动力元件所组成的反馈控制系统称为机械液压伺服系统。
机液伺服系统结构简单、工作靠得住、容易保护。
7•流量增益：答：流量增益表示负载压降一按时，阀单位输入位移所引发的负载流量转变的大小。
其值越大，阀对负载流量的控制就越灵敏。
8.液压动力元件的刚度：答：一般用来讲明调速阀和节流阀的区别，调速阀只需要维持阀的前后压差不变，阀后压力增大，阀前压力也自动增大，负载的流量无关，刚度大；节流阀负载和流量会有影响，刚度小。
9.理想滑阀：P14 答：理想滑阀是指径向间隙为零，工作边锐利的滑阀。
10.瞬态液动力：答：瞬态液动力是指，在阀芯运动进程中，阀开口量转变使通过阀口的流量发生转变，引发阀腔内液流速度随时间转变，其动量转变对阀芯产生的反作使劲。
11.速度放大系数：P68 答：速度放大系数即为开环放大系数，受到液压固有频率和阻尼比的限制，阻尼比一般为~,所以K被限制在液压固有频率的（20~40） %范围。
液压技能测试题及答案一、单选题（每题2分，共10题）1. 液压系统中，用于控制液体流动方向的元件是：A. 泵B. 阀C. 缸D. 油箱答案：B2. 液压泵的主要功能是：A. 提供压力B. 提供流量C. 提供能量D. 储存能量答案：C3. 以下哪个不是液压缸的基本组成部分？A. 缸筒B. 活塞C. 连杆D. 端盖答案：C4. 液压系统中，压力损失主要发生在：A. 泵B. 管道C. 执行元件D. 所有选项答案：D5. 液压系统中，用于减少压力冲击的元件是：A. 单向阀B. 溢流阀C. 节流阀D. 缓冲器答案：D6. 以下哪个不是液压油的基本特性？A. 抗磨性B. 抗氧化性C. 可压缩性D. 热稳定性答案：C7. 液压系统中，用于限制系统最高压力的元件是：A. 单向阀B. 溢流阀C. 节流阀D. 顺序阀答案：B8. 液压系统中，用于控制流量的元件是：A. 单向阀B. 溢流阀C. 节流阀D. 顺序阀答案：C9. 液压系统中，用于防止油液回流的元件是：A. 单向阀B. 溢流阀C. 节流阀D. 顺序阀答案：A10. 以下哪个不是液压系统的常见故障？A. 泄漏B. 过热C. 噪声D. 电压过高答案：D二、多选题（每题3分，共5题）1. 液压系统中，以下哪些因素会影响系统效率？A. 泄漏B. 摩擦C. 油液粘度D. 系统压力答案：ABC2. 液压系统中，以下哪些元件可以作为执行元件？A. 缸B. 泵C. 马达D. 阀答案：AC3. 以下哪些是液压系统中常用的控制阀？A. 单向阀B. 溢流阀C. 节流阀D. 顺序阀答案：ABCD4. 液压系统中，以下哪些因素会导致系统过热？A. 油液粘度过高B. 系统泄漏C. 泵的过载D. 冷却不足答案：ACD5. 以下哪些是液压系统中常见的故障诊断方法？A. 视觉检查B. 听觉检查C. 触觉检查D. 仪器检测答案：ABCD结束语：以上是液压技能测试题及答案，希望能够帮助大家更好地理解和掌握液压系统的相关知识。
大学生液压考试题及答案一、选择题（每题2分，共20分）1. 液压泵的工作原理是：A. 容积式泵B. 叶片泵C. 离心泵D. 齿轮泵答案：A2. 在液压系统中，压力损失主要发生在：A. 泵B. 管道C. 执行元件D. 控制元件答案：B3. 液压缸的行程是指：A. 活塞杆伸出的距离B. 活塞杆缩回的距离C. 活塞杆伸出和缩回的总距离D. 活塞杆伸出和缩回的最大距离答案：C4. 液压系统中的溢流阀主要作用是：A. 调速B. 调压C. 减压D. 顺序控制答案：B5. 下列哪个不是液压系统中的执行元件？A. 液压缸B. 液压马达C. 液压泵D. 液压阀答案：C6. 液压系统中的蓄能器主要作用是：A. 储存能量B. 过滤杂质C. 冷却油液D. 调节流量答案：A7. 液压系统中的节流阀主要作用是：A. 调速B. 调压C. 减压D. 顺序控制答案：A8. 在液压系统中，油液的粘度主要受哪些因素影响？A. 温度B. 压力C. 油液类型D. 所有以上因素答案：D9. 液压系统中的单向阀的作用是：A. 允许油液单向流动B. 限制油液流量C. 调节油液压力D. 储存油液答案：A10. 液压系统中的油液过滤器的作用是：A. 过滤杂质B. 调节油液压力C. 储存油液D. 调节油液流量答案：A二、填空题（每题2分，共20分）1. 液压泵的吸油管径应不小于________mm。
答案：泵入口直径2. 液压缸的密封件通常采用________材料制成。
答案：橡胶或聚四氟乙烯3. 液压系统中的流量可以通过________阀进行调节。
答案：节流阀4. 液压系统中的压力可以通过________阀进行调节。
答案：溢流阀5. 液压系统中的油液温度过高可能会导致________。
答案：油液粘度下降6. 液压系统中的油液污染可能会导致________。
答案：系统故障7. 液压系统中的油液粘度过低可能会导致________。
答案：泄漏增加8. 液压泵的输出流量与________成正比。
《液压与气压传动》习题参考答案习第1章*1.1什么叫液压传动？液压传动系统由哪几部分组成？各组成部分的作用是什么？答：液压传动是以液体为工作介质，通过有压液体的流动进行能量转换、传递和控制的一种传动方式。
一个完整的液压传动系统由以下几部分组成：(l) 液压泵(动力元件)：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。
(2) 执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。
(3) 控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。
如换向阀15 即属控制元件。
*(4) 辅助元件：上述三个组成部分以外的其它元件，如管道、管接头、油箱、滤油器等为辅助元件。
*1.2液压传动与机械传动(以齿轮传动为例)、电传动比较有哪些优点？为什么有这些优点？答：液压传动与机械传动、电气传动相比有以下主要优点：(1) 在同等功率情况下，液压执行元件体积小、重量轻、结构紧凑。
例如同功率液压马达的重量约只有电动机的1/6 左右。
(2) 液压传动的各种元件，可根据需要方便、灵活地来布置；(3) 液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；(4) 操纵控制方便，可实现大范围的无级调速(调速范围达2000：1)，它还可以在运行的过程中进行调速；(5) 一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；(6) 容易实现直线运动；(7) 既易于实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制。
(8) 液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。
有以下主要缺点：(1) 液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。
(2) 工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。
第二章 液压油和液压流体力学基础[题目1]在图2-1所示管道中，当油在管道内流动时，用测压计测A 、曰两点间的压力损失hw=1.91m油柱。
A 、B 点间距离l=3m ，d=20mm ，油在管中流速v=1m ／s ，ρ=920kg/m 3。
水银的密度ρ =13600kg ／m 3。
试求在管中油流方向不同时，差压计读数值△h 为多少?图2-1[解答]（1）油流方向从A 一B 列出伯努利方程 得w B A gh gl p p ρρ+=- （1）以水银差压计的0—0为等压面11h g gl p h g p Hg B A ∆++=∆+ρρρ （2）将式2代人式1，得 所以（2）油流方向从B 一A 时 以水银差压计的0—0为等压面 得： m h h Hg w 139.09201360092091.12=-⨯=-=∆ρρρ[题目2]某流量Q=16L ／min 的油泵安装在油面以下，如图2-2所示。
设所用油液ρ=917kg ／m3，粘度ν=1lcSt ，管径d=18mm 。
如不考虑油泵的泄漏，且认为油面能相对保持不变(即油箱容积相对较大)。
试求不计局部损失时油泵入口处的绝对压力。
图2-2[解答](1)求吸油管内油液的流速v (2)求吸油管内液流的雷诺数Re (3)求沿程压力损失△p Lpav d L R v d L p e L 6.26912048.1917101810)20200(171575275223222=⨯⨯⨯⨯+⨯=⋅⋅=⋅⋅=∆--ρρλ (4)求油泵人口处的绝对压力p2列出油面I —I 与油泵人口处Ⅱ一Ⅱ两选定断面处的伯努利方程式由于油箱液面为相对静止，故v l =O 。
以Ⅱ一Ⅱ为基准面，故h 2=0。
因不计局部损失，故h ξ=0。
则上式变为整理后得 即注：取大气压力为p 1=105Pa[题目3]在图2-3中，液压缸的有效面积A=50cm2，负载F=12500N，滑阀直径d=20mm，同心径向间隙h=0.02mm，间隙配合长度l=5mm，油液粘度ν=10×10-6m2/s，密度ρ=900kg/m3，泵的供油量q=10L/min，若考虑油液流经滑阀的泄漏，试按同心和完全偏心两种不同情况计算活塞的运动速度。

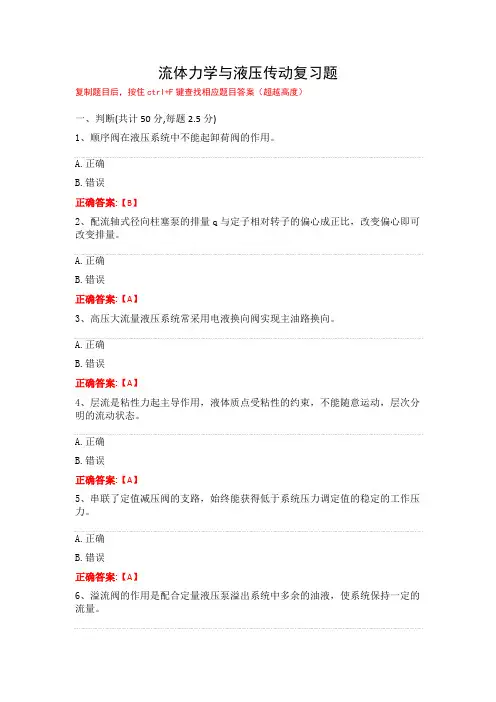

流体力学与液压传动复习题复制题目后，按住ctrl+F键查找相应题目答案（超越高度）一、判断(共计50分,每题2.5分)1、顺序阀在液压系统中不能起卸荷阀的作用。
A.正确B.错误正确答案:【B】2、配流轴式径向柱塞泵的排量q与定子相对转子的偏心成正比，改变偏心即可改变排量。
A.正确B.错误正确答案:【A】3、高压大流量液压系统常采用电液换向阀实现主油路换向。
A.正确B.错误正确答案:【A】4、层流是粘性力起主导作用，液体质点受粘性的约束，不能随意运动，层次分明的流动状态。
A.正确B.错误正确答案:【A】5、串联了定值减压阀的支路，始终能获得低于系统压力调定值的稳定的工作压力。
A.正确B.错误正确答案:【A】6、溢流阀的作用是配合定量液压泵溢出系统中多余的油液，使系统保持一定的流量。
A.正确B.错误正确答案:【A】7、紊流是粘性力起主导作用，液体质点受粘性的约束，不能随意运动，层次分明的流动状态。
A.正确B.错误正确答案:【B】8、旁通型调速阀是由定比减压阀和节流阀串联而成。
A.正确B.错误正确答案:【B】9、调速阀由定差减压阀和节流阀串联而成，可以进行压力补偿。
A.正确B.错误正确答案:【A】10、定量泵是指输出流量不随泵的输出压力改变的泵。
A.正确B.错误正确答案:【B】11、因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。
A.正确B.错误正确答案:【A】12、外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是吸油腔，位于轮齿逐渐进入啮合的一侧是排油腔。
A.正确B.错误正确答案:【A】13、减压阀能控制出油口的压力基本恒定。
A.正确B.错误正确答案:【A】14、容积调速和节流调速相比机械效率更高，速度更稳定。
A.正确B.错误正确答案:【B】15、为了提高执行元件的运动平稳性或减少爬行现象，需要在进油管路上产生背压。
A.正确B.错误正确答案:【B】16、液压系统中执行元件的压力取决于泵的压力，执行元件的运动速度取决于泵的流量。

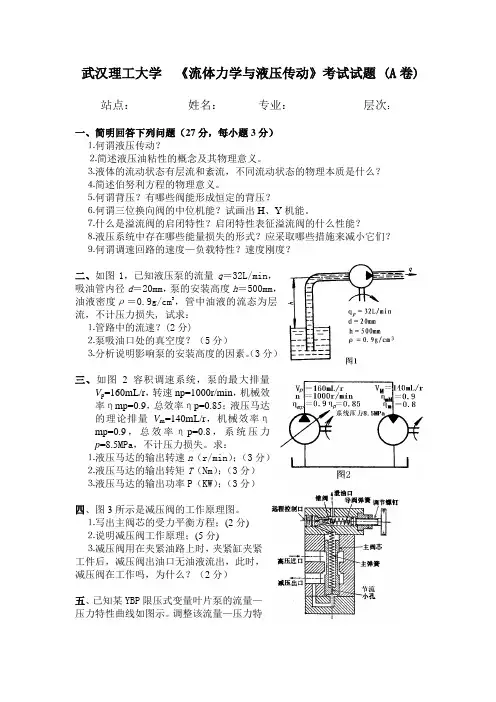

武汉理工大学《流体力学与液压传动》考试试题 (A卷) 站点：姓名：专业：层次：一、简明回答下列问题（27分，每小题3分）⒈何谓液压传动？⒉简述液压油粘性的概念及其物理意义。
⒊液体的流动状态有层流和紊流，不同流动状态的物理本质是什么？⒋简述伯努利方程的物理意义。
⒌何谓背压？有哪些阀能形成恒定的背压？⒍何谓三位换向阀的中位机能？试画出H、Y机能。
⒎什么是溢流阀的启闭特性？启闭特性表征溢流阀的什么性能？⒏液压系统中存在哪些能量损失的形式？应采取哪些措施来减小它们？⒐何谓调速回路的速度—负载特性？速度刚度？二、如图1，已知液压泵的流量q＝32L/min，吸油管内径d＝20mm，泵的安装高度h＝500mm，油液密度ρ＝0.9g/cm3，管中油液的流态为层流，不计压力损失, 试求：⒈管路中的流速？(2分)⒉泵吸油口处的真空度？（5分）（3分）⒊分析说明影响泵的安装高度的因素。
三、如图2容积调速系统，泵的最大排量V p=160mL/r，转速np=1000r/min，机械效率ηmp=0.9，总效率ηp=0.85；液压马达的理论排量V m=140mL/r，机械效率ηmp=0.9，总效率ηp=0.8，系统压力p=8.5MPa，不计压力损失。
求：⒈液压马达的输出转速n（r/min）；（3分）⒉液压马达的输出转矩T（Nm）；（3分）⒊液压马达的输出功率P（KW）；（3分）四、图3所示是减压阀的工作原理图。
⒈写出主阀芯的受力平衡方程；(2分)⒉说明减压阀工作原理；(5分)⒊减压阀用在夹紧油路上时，夹紧缸夹紧工件后，减压阀出油口无油液流出，此时，减压阀在工作吗，为什么？（2分）五、已知某YBP限压式变量叶片泵的流量—压力特性曲线如图示。
调整该流量—压力特性曲线，使其满足p=2MPa 、输出流量q=20L/min 的快速运动和p=4.5MPa 、输出流量q=5L/min 的进给运动的要求，(用线画出)此时，如何确定油泵的驱动功率？(8分) 六、图4所示，已知液压缸A 1＝20cm 2，A 2＝10cm 2，负载为F ＝5kN ，溢流阀的调定压力为5MPa ，q p ＝16L/min ，q T ＝0.5L/min ，不计管路压力损失，试问：（9分）⒈电磁铁断电时，p 1=？p 2=？v=？ ⒉电磁铁通电时，p 1=？p 2=？v=？⒊电磁铁通电时，溢流阀的溢流量是多少？七、在图5中，两缸结构完全相同，Ⅰ缸、Ⅱ缸负载分别为F 1＝8kN 、F 2＝3kN ，其他参数如图示，不考虑泄漏和摩擦等因素。

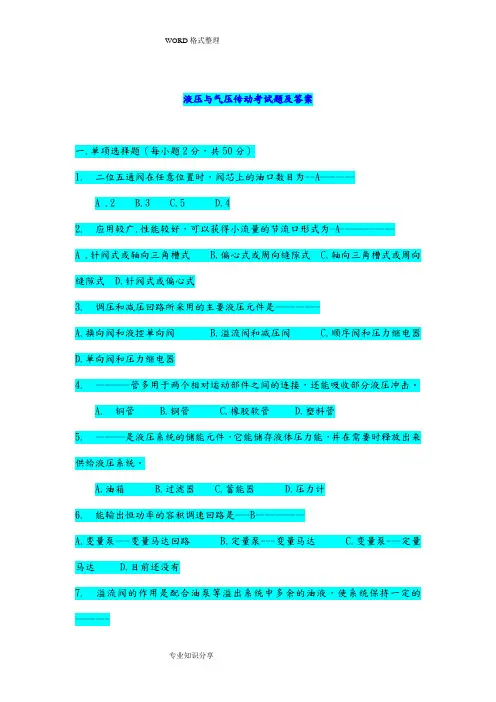

液压与气压传动考试题及答案一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为--A-------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为-A-----------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。
A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。
A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是---B----------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的-------A.压力B.流量C.流向D.清洁度8. 当环境温度较高时，宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是--B---------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于-----A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于--------A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于---------系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇口应对应着压力--------的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22. 单作用叶片泵--------------A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是-B------------A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是--B--------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是------------A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题2分，共10分）1、液压传动系统中，常用的方向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2．方向控制回路是--AB--------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路3．液压传动系统中，常用的的压力控制阀是-CDE---------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀 G.换向阀4． -------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中，常用的执行元件有-ABC--------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器 F.电磁换向阀三．简答题（每小题5分，共10分）1．容积泵基本的工作条件是？2．简述溢流阀在系统中的应用？四．计算题（12分）1．如有图所示，一个液压泵驱动两个油缸串联工作。

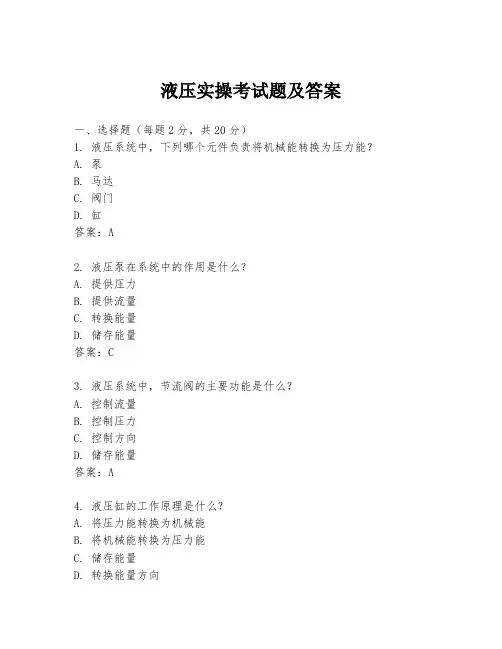

液压实操考试题及答案一、选择题（每题2分，共20分）1. 液压系统中，下列哪个元件负责将机械能转换为压力能？A. 泵B. 马达C. 阀门D. 缸答案：A2. 液压泵在系统中的作用是什么？A. 提供压力B. 提供流量C. 转换能量D. 储存能量答案：C3. 液压系统中，节流阀的主要功能是什么？A. 控制流量B. 控制压力C. 控制方向D. 储存能量答案：A4. 液压缸的工作原理是什么？A. 将压力能转换为机械能B. 将机械能转换为压力能C. 储存能量D. 转换能量方向答案：A5. 在液压系统中，溢流阀的作用是什么？A. 控制流量B. 控制压力C. 控制方向D. 储存能量答案：B6. 液压系统中，单向阀的作用是什么？A. 控制流量B. 控制压力C. 防止油液回流D. 储存能量答案：C7. 液压系统中，哪些元件可以改变油液流动方向？A. 泵B. 马达C. 阀门D. 缸答案：C8. 液压系统中，蓄能器的主要作用是什么？A. 提供压力B. 提供流量C. 储存能量D. 转换能量答案：C9. 液压系统中，过滤器的作用是什么？A. 控制流量B. 控制压力C. 清洁油液D. 储存能量答案：C10. 液压系统中，油温过高可能导致哪些问题？A. 油液粘度降低B. 密封件老化C. 泵效率降低D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. 液压系统中，泵的_______决定了系统的工作压力。
答案：排量2. 液压缸的_______决定了其输出的力。
答案：面积3. 液压系统中，_______是控制油液流动方向的元件。
答案：阀门4. 液压系统中，_______是将压力能转换为机械能的元件。
答案：马达5. 液压系统中，_______是将机械能转换为压力能的元件。
答案：泵6. 液压系统中，_______是储存能量的元件。
答案：蓄能器7. 液压系统中，_______是清洁油液的元件。
答案：过滤器8. 液压系统中，_______是防止油液回流的元件。

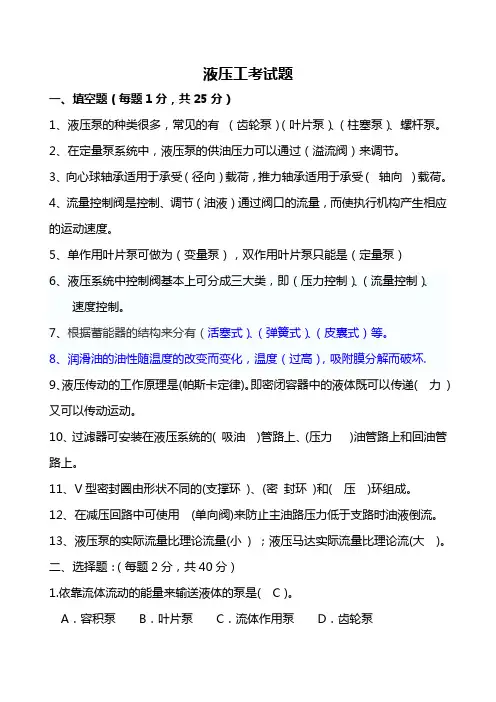

液压工考试题一、填空题（每题1分，共25分）1、液压泵的种类很多，常见的有（齿轮泵）（叶片泵）、（柱塞泵）、螺杆泵。
2、在定量泵系统中，液压泵的供油压力可以通过（溢流阀）来调节。
3、向心球轴承适用于承受（径向）载荷，推力轴承适用于承受（轴向）载荷。
4、流量控制阀是控制、调节（油液）通过阀口的流量，而使执行机构产生相应的运动速度。
5、单作用叶片泵可做为（变量泵），双作用叶片泵只能是（定量泵）6、液压系统中控制阀基本上可分成三大类，即（压力控制）、（流量控制）、速度控制。
7、根据蓄能器的结构来分有（活塞式）、（弹簧式）、（皮囊式）等。
8、润滑油的油性随温度的改变而变化，温度（过高），吸附膜分解而破坏.9、液压传动的工作原理是(帕斯卡定律)。
即密闭容器中的液体既可以传递( 力)又可以传动运动。
10、过滤器可安装在液压系统的( 吸油)管路上、(压力)油管路上和回油管路上。
11、V型密封圈由形状不同的(支撑环)、(密封环)和( 压)环组成。
12、在减压回路中可使用(单向阀)来防止主油路压力低于支路时油液倒流。
13、液压泵的实际流量比理论流量(小) ；液压马达实际流量比理论流(大)。
二、选择题：（每题2分，共40分）1.依靠流体流动的能量来输送液体的泵是( C )。
A．容积泵B．叶片泵C．流体作用泵D．齿轮泵2.当限压式变量叶片泵的输出压力高于调定值时，则( B )。
A．偏心距自动增大B偏心距自动减小C偏心距不变D输出量自动增加3.一般叶片泵在( B )万帕压力下工作比较合理。
A．25 B．63 C．100 D．1254.依靠高速旋转的叶轮而使液体获得压力的是( B )。
A．叶片泵B．离心泵C．液体作用泵D．齿轮泵5.溢流阀用来调节系统中的恒定的( B )。
A．流量B．压力C．方向D．位置6.在大流量的液压系统中，换向阀阀芯的移动应用( C )控制。
A．手动B．电磁C．液动D．手动和液动7.节流阀通过改变( B )以控制流量。
液压技术习题册参考答案液压技术习题册参考答案液压技术是一门应用广泛的工程技术学科，涉及到机械、电子、自动化等多个领域。
在学习液压技术的过程中，习题册是一种重要的学习辅助工具。
通过解答习题，可以巩固理论知识，提高实际应用能力。
本文将为大家提供一些液压技术习题的参考答案，希望对大家的学习有所帮助。
1. 什么是液压系统？液压系统是利用液体传递能量的一种工程系统。
它由液压能源装置、执行元件、控制元件和辅助元件组成。
液压系统通过液体的流动和压力传递力量和运动，广泛应用于工业、农业、航空、航天等领域。
2. 液压系统的主要优点有哪些？液压系统具有以下主要优点：- 功率密度高：液压系统可以在相对较小的空间内传递大功率。
- 精密控制：通过控制液体的流量和压力，可以实现对系统的精确控制。
- 传递力矩平稳：液压系统在传递力矩时，由于液体的不可压缩性和柔性，可以实现平稳传递，减少振动和冲击。
- 反应速度快：液压系统的响应速度快，可以实现快速启停和反向运动。
- 适应性强：液压系统适应性强，可以通过改变液体的流量和压力来适应不同的工况。
3. 液压系统的基本组成部分有哪些？液压系统的基本组成部分包括液压能源装置、执行元件、控制元件和辅助元件。
- 液压能源装置：液压泵是液压能源装置的核心部件，它将机械能转化为液压能。
常见的液压泵有齿轮泵、柱塞泵和液压马达等。
- 执行元件：执行元件是液压系统中的动力元件，负责转换液压能为机械能。
常见的执行元件有液压缸和液压马达等。
- 控制元件：控制元件用于控制液压系统的工作状态和运动方向。
常见的控制元件有液压阀、液控单元和液压比例阀等。
- 辅助元件：辅助元件包括油箱、油管、滤油器和冷却器等，用于保证液压系统的正常运行。
4. 液压系统的工作原理是什么？液压系统的工作原理基于压力传递和液体的流动。
当液压泵工作时，通过其工作腔体的变化，将液体从油箱吸入，并通过压力将液体送入系统中。
液体在系统中通过液压阀的控制，进入执行元件，实现对工作对象的力量和运动控制。
液压技术试题及答案一、填空题：（每空 1 分，共 20 分） 1、液压传动的工作原理是以液体作为工作介质，依靠液体来传递运动和动力。
2、增压回路中提高油液压力的主要元件是增压器。
3、液压系统可分为动力系统、执行系统、控制系统、辅件系统四个部分。
4、油液的两个最基本特征是粘性、润滑性。
5、液压泵是将机械能转换为液体压力的能量转换装置。
6、柱塞泵是靠柱塞在柱塞孔内作往复运动，使密封容积变化而吸油和压油的，柱塞泵可分为轴向和径向两类。
7、液压基本回路是用液压元件组成并能执行动作的典型回路，常用的基本回路有方向控制回路、压力控制回路、流量控制回路三种。
8、压力继电器是将压力信号转换为电信号的一种装置。
9、压力控制回路可用来实现调（限）压、卸载、减压、顺序、保压等功能，满足执行元件在力或转矩上的要求。
二、判断题：（每题 1 分，共 20 分） 1．√）减压阀主要用于降低系统某一支路的油液压力，它能使阀的出口压力基本不变。
（ 2．×（）单杆活塞式液压缸差动联接时，无杆腔压力必大于有杆腔压力。
3．√）容积调速回路既无溢流损失，也无节流损失，故效率高，发热少。
但速度稳定性（则不如容积节流调速回路。
4、×（）回路节流调速与进油节流调速的调速特征相同。
5、×（）液压传动系统中，压力的大小取决于油液流量的大小。
6、×（）温度对油液粘度影响是：当油液温度升高时,其粘度随着升高。
7、√）直动式电磁换向阀是利用电磁力直接推动阀芯换向。
（ 8、×（）调速阀与节流阀的调速性能一样。
9、√）根据实验结果而推荐的可连续使用的最高压力为泵的额定输出压力。
（ 10、×（）单向阀用作背压阀时，应将其弹簧更换成软弹簧。
11、√）采用液控单向阀的闭锁回路比采用换向阀的闭锁回路锁紧效果好。
（ 12、√（）利用液压缸差动连接实现的快速运动回路，一般用于空载。
液压考试题及答案满分125分，共计25题，每题5分一、液压系统中执行元件的压力取决于（）。
A 、负载IB 、流量二、液压系统中执行元件的速度取决于（）。
A 、负载B 、流量三、右图中当A 、B 和C 单独得电时，系统压力是多少？A 、2MPa 、4MPa 、8MPaB 、4MPa 、2MPa 、8MPaC 、8MPa'4MPa 、2MPaD 、8MPa 、2MPa 、4MPa L —J J U « J2MPa 4 MPa KMPaA 、2MPaB 、4MPaC 、14MPal五、凿岩台车上用到了哪几种液压泵？（）（多选题）A 、柱塞泵、齿轮泵「泗’；）B 、齿轮泵、叶片泵C 、叶片泵、柱塞泵D 、螺杆泵、柱塞泵系统压力是多少？8R ≡τ4 R 目四、右图中当A 、B 和C 同时得电时，六、右图中是什么阀组及手轮的作用？OA、转钎阀组，手轮顺时针旋转转钎速度变慢。
B、转钎阀组，手轮逆时针旋转转钎速度变慢。
C、冲击阀组、手轮顺时针旋转冲击速度变慢。
D、冲击阀组、手轮逆时针旋转冲击速度变慢。
七、右图中是凿岩多路阀从左到右依次是什么联？A、推进、冲击和转钎B、冲击、推进和转钎C、转钎、冲击和推进ID、冲击、转钎和推进八'系统中黑色顺序阀作用是什么？A、一级放卡（IB、二级放卡九、右侧推进压力控制阀块两个调节装置分别控制什么压力？A、手轮控制轻冲推进压力，调节螺钉控制重冲推进压力B、手轮控制重冲推进压力，调节螺钉控制轻冲推进压力十、右侧臂架多路阀从右往左第一到第四联依次分别控制那几个动作？A、大臂伸缩、推进梁补偿、推进梁摆劫和推进梁翻转B、推进梁补偿、推进梁摆动、推进梁翻转和大臂伸缩C、推进梁翻转、推进梁摆动、大臂伸缩和推进梁补偿D、推进梁摆动、推进梁翻转、推进梁补偿和大臂伸缩十一、万向十字手柄上的按钮和锁定阀配合使用实现什么功能？A、按动手柄上的按钮，自平行解除，控制后俯仰油缸动作。
1. 学习指导与思考题1）学习要点1. 掌握液压传动的工作原理及组成。
2. 掌握气压传动系统的工作原理及组成。
3. 掌握液压传动和气压传动的特点。
4. 掌握液压元件的职能符号及规定。
5. 了解液压传动和气压传动的发展概况、应用情况及优、缺点。
6. 了解液压传动和气压传动的不同点。
2）填空题1.液压系统由动力元件、执行元件、控制元件、辅助元件四个主要组成部分。
2. 液压传动是以液压油为传动介质，依靠液体的压力能来传递动力。
3. 液压系统工作时外界负荷越大，所需油液的压力也越大，反之亦然，负载为零，系统压力为零。
4. 活塞或工作台的运动速度取决于单位时间通过节流阀进入液压缸中油液的体积，流量越大，系统的速度越大，反之亦然。
流量为零，系统速度为零。
5. 液压元件的职能符号只表示元件的职能、控制方式及外部接口，不表示元件的结构、参数及连接口的实际位置和元件的安装位置。
6. 液压传动系统的传动比比机械传动的大，传动效率比机械传动的低。
7. 液压传动系统可以实现无级调速，过载保护。
8. 液压传动系统单位质量输出功率大，传动均匀平稳。
9. 气压传动系统介质费用低廉，不会造成环境污染。
3）判断题1. 液压传动不易获得很大的力和转矩。
（×）2. 液压传动装置工作平稳，易于实现无级调速，但不能快速起动、制动和频繁换向。
(×)3.. 液压传动适宜在传动比要求严格的场合采用。
(×)4. 液压系统故障诊断方便、容易。
（×）5. 液压传动适宜于远距离传动。
（×）6. 气压传动能使气缸实现准确的速度控制和很高的定位精度。
（×）7. 液压与气压传动介质成本都很高。
（×）8. 液压传动可在高温下运行。
（×）9. 气压传动介质可以回收循环使用，故成本很低（×）4）选择题1. 液压系统的执行元件是（ C ）。
A．电动机 B.液压泵 C．液压缸或液压马达 D.液压阀2. 液压系统中，液压泵属于（ A ）。
液压与气压传动题库及参考答案一、选择题（每空2分，共20分）1、将发动机输入的机械能转换为液体的压力能的液压元件是（）。
A、液压泵B、液压马达C、液压缸D、控制阀 A2、顺序阀是（）控制阀。
A、流量B、压力C、方向 B3、当温度升高时，油液的粘度（）。
A、下降B、增加C、没有变化 A4、单作用式叶片泵的转子每转一转，吸油、压油各（）次。
A、1B、2C、3D、4 A5、变量轴向柱塞泵排量的改变是通过调整斜盘（）的大小来实现的。
A、角度B、方向C、A 和B都不是 A6、液压泵的理论流量（）实际流量。
A、大于B、小于C、相等 A7、中位机能是（）型的换向阀在中位时可实现系统卸荷。
A、MB、PC、Y A8、减压阀控制的是（）处的压力。
A、进油口B、出油口C、A 和B都不是 B9、在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为（）。
A、层流B、液压冲击C、空穴现象D、紊流 C10、当系统的流量增大时，油缸的运动速度就（）。
A、变快B、变慢C、没有变化 A11、液压系统中的压力取决于负载，执行元件的运动速度取决于（）。
A. 流量B. 流速C. 负载D. 压力能A12、油泵的工作压力p，额定压力p r和最高工作压力p max之间的关系是（）A.p ≤p r < p maxB.p ≤p r≤p maxC. p < p r ≤p maxD.p<p r< p max A13、一系统阻力F阻＝31.4KN，压力p＝40×105Pa，则单杆缸活塞直径为（）mm。
A. 10B. 100C.64D.6.4 B14、图1所示液压系统，要使液压缸能实现差动连接，换向阀应选用（）中位机能。
A.P型B.M型C.Y型D.O型AG DT15、图2所示回路中，溢流阀的调定压力为4 MPa 。
当电磁铁DT 通电且负载压力为2 MPa 时，压力表G 的读数为（ ）。
A. 0B. 2 MPaC. 4 MPaD. 不能确定 B16、公称压力为6.3MPa 的液压泵，其出口接油箱。
答案《液压气动技术》试卷（Ⅰ）一、判断题（20分）1．√ 2．× 3. √ 4．× 5．√ 6．× 7. × 8. × 9．√ 10．√二、选择题（10分）1． B 2. D 3. B 4．D 5．B三、简答题（15分）1、答：1) 液体静压力始终垂直于作用面，其方向总是指向作用面的内法向。
2)在平衡液体中，静止液体内任意点处的压力在各个方向上都相等。
2．答：1） 快速时：低压大流量泵2、高压小流量泵1同时向系统供油； 慢速时：高压小流量1向系统供油，低压大流量泵2卸荷。
2）阀3的调定压力大于4的调定压力。
3．答：在液压系统中（或液压元件中）因局部压力降低而有气泡形成的现象称为气穴现象。
危害：引起气蚀，产生振动噪声；形成气塞破坏系统正常工作。
措施：尽力减少油液中空气的含量，防止气体混入系统；防止系统局部压力过低；在易发生气穴部位采用耐蚀材料及保护镀层。
四、分析题（25分）1. 答：（1）旁路节流回路（2）可用调速阀代替（3）3p 最大，2p 最小。
阀3是安全阀，调整压力较高 2. 答：（１）配油盘吸油窗口、排油窗口如图所示（２）使叶片侧面的液压力相互平衡，以免叶片对配油盘有侧向力而加速磨损。
（３）使每两相邻叶片构成的容积从吸油窗口吸满油液后，向排油区过渡时逐渐升压，以减小液压冲击及油液倒流。
（４）两配油盘上的三角沟槽必须彼此两两相对。
改正方法如图五、计算题(20分)1． 解：由于溢流阀始终有油流回油箱，油缸进油腔压力等于溢流阀的调定压力，为2.5MPa 。
油缸两腔的作用力相等，则有：p 2×0.1+F =2.5×106×0.1 即有：p 2＝2.5×106+ F/0.1 当F ＝2×104N 时， p 2＝2.7MPa 当F ＝0时， p 2＝2.5MPa 当F ＝5×103N 时， p 2＝2.55MPa2．解：1）泵的理论流量：q p =n ×V =1000×160=160,000ml/min=160(L/min) 2) 泵的容积效率：9375.0160150===p v q q η=93.75％ 机械效率： 928.09375.087.0===v m ηηη 3) 驱动液压泵所需的电动机功率等于液压泵的输入功率：)(108060/101601030336W q p P t ⨯=⨯⨯⨯=⨯=-=80kW六、综合题（15分）解：1)2)当F ＝100N 、快进时，)/(3.0)/(2121s m A A q v q q q p p =-=⇒+= )Pa (105421⨯=⇒+=p F pA pA 当F ＝4000N 、工进时， F A p A p y +=221 ρpCA q ∆=20节流MPa p 82= )/(08.0s m v =2p p =∆ )/(106.134s m q -⨯＝节流 节流q v A q ==22%7.10%100]/)[(=⨯=p y Q P Fv 回路η5=y p p ＝泵MPa《液压气动技术》试卷（Ⅱ）一、填空（20分）1．负载 流量 2．无粘性3．惯性 粘性4．增大变小5．0.5 16、脉动7．活塞和活塞杆缓冲装置8．阀体和阀芯接通和断开9．有溢流和节流损失10．缸体柱塞压盘二、选择题（10分）1．C 2．B 3．B 4. D 5. B三、简答题（15分）1.答：在液压系统中，由于某种原因，液体压力在一瞬间会突然升高，产生很高的压力峰值，这种现象称为液压冲击。
液压冲击产生的原因：（1）液流通道迅速关闭或液流迅速换向使液流速度的大小或方向突然变化时，由于液流的惯力引起的液压冲击。
（2）运动着的工作部件突然制动或换向时，因工作部件的惯性引起的液压冲击。
（3）某些液压元件动作失灵或不灵敏，使系统压力升高而引起的液压冲击。
2．答：蓄能器的作用是将液压系统中的压力油存起来，在需要的时候又重新放出。
具体如下：1）作辅助动力源；2）作紧急动力源；3）补充泄漏和保持恒压；4）吸收液压冲击；5）吸收脉动、降低噪声。
3.答：活塞杆伸出时，推力较大，速度较小；活塞杆缩回时，推力较小，速度较大。
因而它适用于伸出时承受工作载荷，缩回是为空载或轻载的场合。
如，各种金属切削机床、压力机等的液压系统。
四、分析题（20分）1. 要点：快速时：低压大流量泵2、高压小流量泵1同时向系统供油；慢速时：高压小流量1向系统供油，低压大流量泵2卸荷；阀3的调定压力大于4的调定压力2．答：先导式溢流阀的工作原理，是利用主滑阀上下两端的压力差和弹簧力的平衡原理来进行压力控制的，进油腔的压力油经阻尼孔进入上腔，并作用于先导阀的锥阀上。
当系统压力升高，即进油压力升高，先导阀锥阀打开，这时由于阻尼孔的作用，产生压力降，主阀芯被抬起，进、出油口被接通，实现溢流作用。
倘若阻尼孔被堵塞，先导阀锥阀关闭，不能产生压力降，进、出油口不能接通，则溢流阀不能溢流，无论系统压力增加多少，溢流阀也不能溢流。
3． 答：在图示状态，活塞向右移动，这时系统的最大压力决定于溢流阀的调整压力。
虽然远程调压阀2的调整压力较溢流阀1低，但由于远程调压阀 的回油口接在高压管路上，因此远程调压阀无法打开。
当换向阀换位，活塞向左移动时，原来的高压管路切换为通油箱的低压管路，系统压力由远程调压阀的调整压力决定。
所以图示回路能使活塞在左右两个方向运动时，其最高（安全）压力不同 ４． 答：液控单向阀如采用内泄式时控制活塞的泄漏油液是泄到反向油出口，如反向油出口压力超过一定值时，液控力将难以克服反向油出口压力所造成的开启阻力，失去控制作用。
在这种情况下，应该改用外泄式液控单向阀。
五、计算题(20分)1. 解：（1）当F L =10000N 时211L s 1)(A Fp Ka q -=而0297.0870262.02===ρqC Kcm/s 75.0506.3711===A q v（2）当FL=5500N 时211L s 1)(A Fp Ka q -=0297.0870262.02===ρqC Kcm/s 35.15073.6711===A q v（3） 当FL=0时cm/s 84.15002.9211===A q v上述计算表明，空载时速度最高，负载最大时速度最低，其速度刚度亦然。
2.答:图所示两缸并联回路,缸A需要实现节流调速,故液压泵输出压力已由溢流阀的调节压力所决定,当顺序阀的调整压力等于或低于溢流阀调定压力，缸 A 、B 将同时动作，当顺序阀调整压力高于溢流阀调定压力时，缸B不能动作。
改进方法：略六、综合题（15分）1、1—过滤器；2—双联液压泵；3—卸荷阀；4—O形机能三位四通换向阀；5—节流阀；6—两位两通换向阀；7—溢流阀；8，9—单向阀2、答：略《液压气动技术》试卷（Ⅲ）一、填空（20分）1．大小径向力2．压力流量压力3．机械能损失4．惯性力粘性力5．排量6．差 调速阀。
7．液压力 弹簧力8．能从油液中 尺寸大小 9．快速空载10．变量泵-定量马达 定量泵-变量马达 变量泵-变量马达二、选择题（10分）1. A C 2．B 3．C A 4. C B 5．A三、简答题（15分）1．答：1） 在结构上具有一个或多个密封且可以周期性变化的工作容积；当工作容积增大时，完成吸油过程；当工作容积减小时，完成压油过程。
液压泵的输出流量与此空间的容积变化量和单位时间内的变化次数成正比，与其它因素无关。
2） 具有相应的配油机构，将吸油过程与排油过程分开；并具有良好密封性。
3） 油箱内液体的绝对压力必须恒等于或大于大气压力。
4）工作压力决定于负载。
2. 答：1）储存油液；2）散掉系统累计的热量； 3）促进油液中空气的分离； 4）沉淀油液中的污垢；主要分为开式油箱与闭式油箱。
3.答：1) 液体静压力始终垂直于作用面，其方向总是指向作用面的内法向。
2)在平衡液体中，静止液体内任意点处的压力在各个方向上都相等。
四、分析题（20分）1．解：(1)活塞运动时，B 点压力为 64102105010000⨯=⨯=-B p (Pa)=2MPa A 点压力为3MPa 。
(2)活塞到终点停止运动后，液压泵输出的压力油不能进入液压缸而只能从溢流阀溢出，这时A 点的压力P A ＝5MPaB 点的压力P B =5MPa（3）当负载F L =20000N ，活塞运动时，64104105020000⨯=⨯=-B p (Pa)=4MPa p A =4MPa活塞停止运动后p A=p B=5MPa2．答：图（a）（b）所示的回路中，调节节流阀的通流面积不能达到调节执行元件运动速度的目的。
对于（a）的回路，定量泵只有一条输出油路，泵的全部流量只能经节流阀进入执行元件，改变节流阀的通流面积只能使液流流经节流阀时的压力损失以及液压泵的出口压力有所改变，如将节流阀通流面积调小，节流阀压力损失增大，液压泵压力增高，通过节流阀的流量仍是泵的全部流量。
图（b）的回路与（a）基本相同，在节流阀后面并联的溢流阀，只能起限制最大负载作用，工作时是关闭的，对调速回路不起作用。
五、计算题(20分)1．解：进入液压缸的流量q1=υA1=υπD2/4=0.1×102×60×12.52×π/4（cm3/min）=73631.25 cm3/min = 73.6 L/min排出液压缸的流量q2=υA2=υπ（D2－d2）/4=0.1×102×60×(12.52－72)×π/4（cm3/min）=50540.49 cm3/min = 50.5 L/min2．解：两腔用油管连通，并向两腔同时输入高压油，因此，两腔的压力是相等的，但由于两腔的有效工作面积不等，因此，产生的作用力也不等，无杆腔的推力大于有杆腔的推力，故活塞能向右运动，并使有杆腔的油液流入无杆腔去，使无杆腔的流量增加，加快了向右运动的速度。
六、综合题（15分）《液压气动技术》试卷（Ⅳ）一、填空（20分）1. 液压冲击2. 温度油温3. 换向锁紧制动4. 压力流量功率5. 方向压力流量6. 液压能机械能转速转矩7. 端面泄漏8. 容积节流9、液压力和弹簧力相平衡10、奇数二、选择题（10分）1．C A 2．A C 3．B A 4．B 5．D三、简答题（15分）1．答：若先导式溢流阀中主阀芯的阻尼孔堵塞，如果此时主阀芯上腔充满油液（在刚开始堵塞时往往这样），则下腔压力（进油压力）必须大于先导阀的调整压力和主阀芯上部的软弹簧力，才能使主阀向上移动，上腔中的油液通过先导阀回油箱，这和阻尼孔没有堵塞的情况相似。
