数字电路实验报告555定时器及应用

555定时器实验报告555定时器实验报告引言：555定时器是一种常用的集成电路，具有广泛的应用领域。

本实验旨在通过对555定时器的实验研究，探索其工作原理和特性，并进一步了解其在电子电路中的应用。

一、实验目的本实验的主要目的是：1. 了解555定时器的基本结构和工作原理；2. 掌握555定时器的基本参数和特性；3. 学习使用555定时器设计和实现简单的定时器电路。

二、实验原理555定时器是一种集成电路，由比较器、RS触发器和输出驱动器组成。

它可以工作在单稳态、多稳态和振荡器模式下，具有广泛的应用。

555定时器的主要参数有供电电压、触发电平、输出电流等。

三、实验步骤1. 实验前准备：准备好实验所需的555定时器芯片、电源、电阻、电容等器件。

2. 搭建电路：按照实验指导书上的电路图搭建555定时器电路。

3. 调试电路：根据实验指导书上的调试步骤，逐步调整电路参数，确保电路正常工作。

4. 测量参数：使用万用表等仪器，测量电路中的电压、电流等参数，并记录下来。

5. 分析结果：根据实验数据，分析555定时器的工作特性和参数变化规律。

6. 总结实验：总结实验过程中遇到的问题和解决方法，总结实验结果和心得体会。

四、实验结果与分析在实验过程中，我们观察到555定时器在不同电路条件下的稳定工作。

通过调整电路参数，我们成功实现了定时器电路的设计和实现。

根据测量数据和分析结果，我们得出以下结论：1. 555定时器的稳定工作与供电电压、触发电平等参数密切相关；2. 555定时器的输出电流能力有一定限制，需要根据具体应用场景选择合适的驱动电路；3. 555定时器可以通过改变电阻和电容值来调整输出波形的频率和占空比。

五、实验应用555定时器具有广泛的应用领域，常见的应用包括：1. 交通信号灯控制：通过555定时器实现交通信号灯的定时控制，实现交通流畅和安全；2. 脉冲发生器：利用555定时器的振荡特性，设计和实现各种脉冲发生器电路；3. 声音发生器：通过555定时器产生不同频率的方波，实现声音发生器电路；4. 脉宽调制：利用555定时器的占空比可调特性，实现脉宽调制电路。

姓名：xxxxxxxxxxxxxxx学号：xxxxxxxxxx .学院：计算机与电子信息学院专业：计算机类.班级：xxxxxxxxxxxxxxxxxx时间：2019年10月18 日.指导教师：xxxxxxxx . 实验名称：555定时器及应用.一、实验目的1、熟悉掌握555定时器的基本工作原理及功能；2、掌握555定时器构成多谐震荡器的工作原理和使用方法；3、熟悉数字系统的分析和应用。

二、实验原理1、555定时器原理简介555定时器是共仪器、仪表、自动化装置、各种民用电器的定时器、时间延时器等电子控制电路用的时间功能电路，也可以做自激多谐振荡器、脉冲调制电路、脉冲相位调谐电路、脉冲丢失指示器、报警器以及单稳态、双稳态等各种电路，应用范围十分广泛。

（1）555定时器的特点①外部连接几个阻容元件，可以方便的构成施密特触发器、多谐振荡器和单稳态触发器等脉冲产生与整形回路。

②具有一定的输出功率，因此可直接驱动微电机、指示灯和扬声器等。

该器件有双极型和COMS型两类产品，双极型产品型号最后三位为555，COMS型产品型号最后四位为7555，它们的功能及外部引线排列完全相同。

③电源电压范围宽（3~18V），双极型的电源电压为5~15V，COMS型的电源电压为3~18V，能够提供与TTL及COMS型的数字电路兼容的逻辑电平。

（2）555定时器的电路结构及功能图6-1是555定时器的电路结构图和管脚排列图，它的八个引脚的名称及作用如下：1脚：芯片的地端2脚：芯片的触发输入端TR’（也叫低触发端）3脚：芯片的输出端4脚：芯片的复位端RD’5脚：芯片的控制电压输入Vco 6脚：芯片的阈值输入端TH（也叫高触发端）7脚：芯片的放电端DISC 8脚：芯片的电源Vcc图6-1（a）电路结构图（b）管脚排列图555定时器的电路结构图中，它由比较器C1和C2、基本RS触发器和集电极开路的放电三极管T D三部分组成。

V11（TH）是比较器C1的输入端，V12（TR’）是比较器C2的输入端，C1和C2的参考电压（电压比较的基准）V R1和V R2由V CC经三个5kΩ电阻分压给出。

555定时器实验报告555定时器实验报告引言：在电子学中，定时器是一种常见的集成电路，用于产生各种精确的时间延迟和脉冲信号。

其中，555定时器是最常用的一种，因其简单可靠而被广泛应用于各种电子设备中。

本文将介绍555定时器的基本原理、实验过程以及实验结果，并对其应用进行探讨。

一、555定时器的基本原理555定时器是一种集成电路，由比较器、RS触发器和放大器构成。

其工作原理是通过比较器的输出控制RS触发器的状态，从而产生稳定的方波信号。

555定时器有三个工作模式：单稳态、自由运行和双稳态。

单稳态模式下，输出信号为一次性的脉冲；自由运行模式下，输出信号为连续的方波；双稳态模式下，输出信号为两个稳定的状态。

根据外部电路的连接方式，可以实现不同的定时功能。

二、实验过程1. 准备实验材料：555定时器芯片、电阻、电容、开关、电源等。

2. 搭建实验电路：按照实验要求，将555定时器与其他元件连接在一起，形成一个完整的电路。

3. 设置实验参数：根据实验要求，选择合适的电阻和电容数值，并将它们连接到555定时器的相应引脚上。

4. 进行实验观测：将电源接通，观察555定时器的输出信号，并记录实验数据。

5. 分析实验结果：根据实验数据，分析555定时器的工作状态和输出特性。

6. 进一步实验：根据实验结果，可以尝试调整电阻和电容数值，观察输出信号的变化。

三、实验结果通过实验观测和数据记录，我们得到了如下实验结果：1. 当电阻和电容数值较大时，输出信号的频率较低，周期较长。

2. 当电阻和电容数值较小时，输出信号的频率较高，周期较短。

3. 当电阻和电容数值相等时，输出信号的占空比为50%。

4. 当电阻和电容数值不相等时，输出信号的占空比会发生变化。

四、555定时器的应用探讨555定时器作为一种常见的定时器，被广泛应用于各种电子设备中。

它的应用领域包括但不限于以下几个方面：1. 脉冲发生器：通过调整电阻和电容数值，可以产生不同频率和占空比的脉冲信号，用于驱动其他电路或设备。

555定时器应用实验报告555定时器应用实验报告引言：555定时器是一种经典的集成电路，具有广泛的应用。

本实验旨在通过实际操作，探索555定时器的基本原理和应用。

一、实验目的本实验的目的是通过555定时器的应用实验，了解555定时器的基本工作原理、特性和应用场景。

二、实验器材1. 555定时器芯片2. 电源3. 电阻、电容、电感等元件4. 示波器5. 连线电缆等三、实验步骤1. 搭建基本的555定时器电路，包括电源、555芯片、电阻、电容等元件。

2. 连接示波器，观察输入和输出信号的波形。

3. 调节电阻和电容的数值，观察波形的变化。

4. 尝试不同的输入信号，如方波、正弦波等，观察输出信号的响应。

5. 探索不同的应用场景，如脉冲发生器、频率分频器等，观察555定时器的工作情况。

四、实验结果与分析在实验过程中，我们观察到了以下现象和结果：1. 通过调节电阻和电容的数值，可以改变555定时器的输出频率和占空比。

2. 输入信号的不同波形对输出信号的响应也有影响，方波信号能够得到更稳定的输出。

3. 在不同的应用场景中，555定时器表现出了良好的性能，如在脉冲发生器中能够产生稳定的脉冲信号，在频率分频器中能够实现精确的频率分频。

通过对实验结果的分析，我们可以得出以下结论：1. 555定时器是一种非常实用的集成电路，具有广泛的应用前景。

2. 通过调节电阻和电容的数值，可以实现对555定时器的频率和占空比的精确控制。

3. 在不同的应用场景中，555定时器表现出了良好的稳定性和可靠性。

五、实验总结通过本次实验，我们深入了解了555定时器的基本原理和应用。

通过实际操作，我们掌握了555定时器的调节方法和应用技巧。

同时，我们也发现了555定时器在不同应用场景中的优势和局限性。

通过对实验结果的分析和总结，我们对555定时器有了更深入的理解。

总之，555定时器作为一种经典的集成电路，在电子领域有着广泛的应用。

通过实验，我们对555定时器的工作原理和应用场景有了更深入的了解。

555定时器的应用实验报告引言555定时器是一种广泛应用于电子电路中的集成电路，它具有稳定性高、成本低、可靠性强等特点。

在本次实验中，我们将通过实际操作，探索555定时器的应用。

实验材料•555定时器芯片•电阻•电容•LED灯•面包板•杜邦线•电源实验步骤第一步：搭建电路1.将555定时器芯片插入面包板中。

2.连接电阻和电容，以及其他所需元件。

具体连接方式如下所示：–将一个电阻的一端连接到芯片的引脚1（GND），另一端连接到引脚8（VCC）。

–将一个电阻的一端连接到引脚7（DIS），另一端连接到引脚8（VCC）。

–将一个电容的负极连接到引脚2（TRIG），正极连接到引脚6（THRES）。

–将一个电容的负极连接到引脚6（THRES），正极连接到引脚2（TRIG）。

–将一个电阻的一端连接到引脚6（THRES），另一端连接到引脚7（DIS）。

–连接LED灯，将正极连接到引脚3（OUT），负极连接到引脚1（GND）。

第二步：设置参数1.将电源连接到面包板上的合适位置，并打开电源。

2.调节电源电压为合适的数值，一般为5V。

3.根据实际需求，选择合适的电阻和电容值，并将其连接到电路中。

第三步：测试实验结果1.完成电路搭建后，按下555定时器芯片上的复位按钮，开始实验。

2.观察LED灯的亮灭情况，并记录下来。

3.根据实验结果，可以对555定时器的工作原理进行分析和解释。

结果分析根据实验结果，我们可以得出以下结论：1.当电容充电至阈值电压时，引脚3（OUT）输出高电平，LED灯亮起。

2.当电容放电至触发电压时，引脚3（OUT）输出低电平，LED灯熄灭。

3.通过调节电阻和电容的数值，可以改变LED灯亮灭的时间间隔。

结论通过本次实验，我们深入了解了555定时器的工作原理和应用。

通过调节电阻和电容的数值，我们可以实现不同的定时功能。

在实际应用中，555定时器被广泛用于计时器、脉冲发生器、频率分频器等电子电路中，具有重要的实际意义。

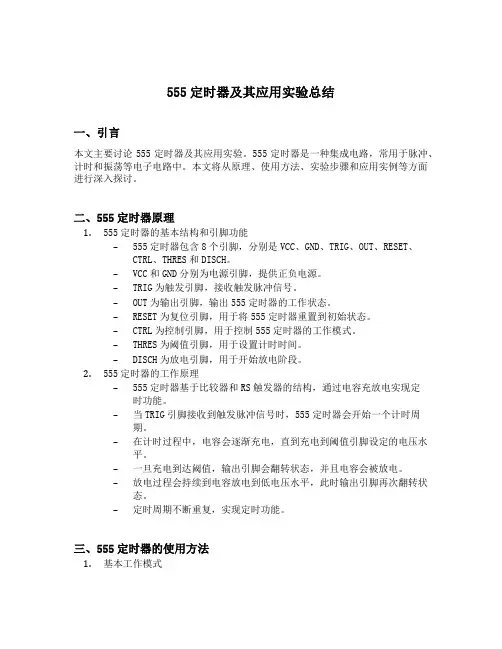

555定时器及其应用实验总结一、引言本文主要讨论555定时器及其应用实验。

555定时器是一种集成电路，常用于脉冲、计时和振荡等电子电路中。

本文将从原理、使用方法、实验步骤和应用实例等方面进行深入探讨。

二、555定时器原理1.555定时器的基本结构和引脚功能–555定时器包含8个引脚，分别是VCC、GND、TRIG、OUT、RESET、CTRL、THRES和DISCH。

–VCC和GND分别为电源引脚，提供正负电源。

–TRIG为触发引脚，接收触发脉冲信号。

–OUT为输出引脚，输出555定时器的工作状态。

–RESET为复位引脚，用于将555定时器重置到初始状态。

–CTRL为控制引脚，用于控制555定时器的工作模式。

–THRES为阈值引脚，用于设置计时时间。

–DISCH为放电引脚，用于开始放电阶段。

2.555定时器的工作原理–555定时器基于比较器和RS触发器的结构，通过电容充放电实现定时功能。

–当TRIG引脚接收到触发脉冲信号时，555定时器会开始一个计时周期。

–在计时过程中，电容会逐渐充电，直到充电到阈值引脚设定的电压水平。

–一旦充电到达阈值，输出引脚会翻转状态，并且电容会被放电。

–放电过程会持续到电容放电到低电压水平，此时输出引脚再次翻转状态。

–定时周期不断重复，实现定时功能。

三、555定时器的使用方法1.基本工作模式–555定时器有3种基本工作模式，分别是单稳态、连续振荡和脉冲振荡模式。

–单稳态工作模式下，输出引脚会在接收到触发脉冲信号后保持一个稳定的状态。

–连续振荡工作模式下，输出引脚会周期性地翻转状态，产生一串方波信号。

–脉冲振荡工作模式下，输出引脚会周期性地输出脉冲信号。

2.555定时器的参数设置–设置阈值电压水平可以改变定时周期，从而改变输出信号的频率。

–改变电容和电阻的数值可以进一步调节定时周期。

–通过改变电源电压可以调节输出信号的幅度。

3.555定时器的电路接法–不同工作模式的555定时器电路接法有所差异。

555定时器及其应用实验报告实验报告：555定时器及其应用一、实验目的1.了解555定时器的结构和工作原理；2.学会使用555定时器搭建基本的定时电路；3.掌握555定时器的应用。

二、实验材料1.电源；2.555定时器芯片；3.电阻、电容等元器件；4.示波器、万用表等实验仪器；5.连接线等实验辅助器材。

三、实验原理555定时器是一种广泛应用于定时电路中的集成电路。

它具有三个功能引脚：触发引脚(TRIG)、控制引脚(CON)和复位引脚(RES)。

在定时工作模式下，555定时器可通过选择不同的电阻和电容值，实现不同的定时效果。

四、实验步骤1.搭建555定时器的基本电路。

将555定时器芯片插入实验板上，并根据电路图连接相应的元器件和电源。

2.测量电路的参数。

使用万用表测量电路中各个元器件的电阻、电容值，并记录下来。

3.调试电路并观察现象。

根据实验板上的示波器，调整电路，观察波形的变化，并记录下观察到的现象。

五、实验结果与分析通过调试和观察，实验发现在555定时器基本电路中，当输入信号触发引脚(TRIG)的电压高于比较引脚(THRESH)的电压时，输出引脚会输出高电平信号，反之输出引脚则输出低电平信号。

通过调整电压和触发条件，可以实现不同的定时效果。

六、实验应用1.交通信号灯。

通过555定时器的输出信号控制灯光的切换，实现交通信号灯的闪烁效果，提醒行人和车辆注意交通状况。

2.蜂鸣器报警器。

通过555定时器的输出信号控制蜂鸣器的频率，实现报警器的报警效果，用于安防应用中。

3.继电器控制。

通过555定时器的输出信号控制继电器的通断，实现对电器设备的定时自动控制。

七、实验总结本实验通过对555定时器的学习和实验应用，深入理解了555定时器的结构、工作原理和应用场景。

通过实验，掌握了555定时器的基本使用方法，并在实验中成功搭建了基本的定时电路，同时也了解了其应用于交通信号灯、报警器和继电器控制等方面。

通过本次实验，对电子学的学习和实践经验也得到了提升。

555定时器及其应用班级：03051001班学号：姓名：同组成员：一、实验目的1.熟悉555集成定时器的组成及工作原理；2.掌握555集成定时器的逻辑功能和典型应用。

二、试验设备数字电路试验箱、数字双踪示波器、函数信号发生器、NE555、电阻和电容三、试验原理555定时器是一种数字与模拟混合型的中规模集成电路，外加电阻、电容等元件可以构成多谐振荡器，单稳电路，施密特触发器等，应用十分广泛。

由于内部电压标准使用了三个5K电阻，故取名555电路。

器电路类型有双极型和CMOS型两大类，二者的结构与工作原理类似。

几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。

555和7555是单定时器。

556和7556是双定时器。

双极型的电源电压为VCC=+5V~+15V，输出的最大电流可达200mA，CMOS型的电源电压为+3V~+18V。

555定时器的原理图如图（1）所示，引线排列如图（2）所示，其功能表如表（1）所示。

555定时器的内部含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5K 的电阻器构成的分压器提供。

它们分别使高电平比较器A1的同相输入端和低电平比较器A2的反相输入端的参考电平为2/3VCC和1/3VCC。

A1与A2的输出端控制RS触发器状态和放电管开关状态。

当输入信号自6脚，即高电平触发输入并超过参考电平2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器复位，555的3脚输出高电平，同时放电开关管截止。

图（1）图（2）表（1）D R 是复位端（4脚），当D R =0，555输出低电平。

正常工作时D R 接为高电平。

VCO 是控制电压端（5脚），平时输出2/3VCC 作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电压，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uf 的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平稳定。

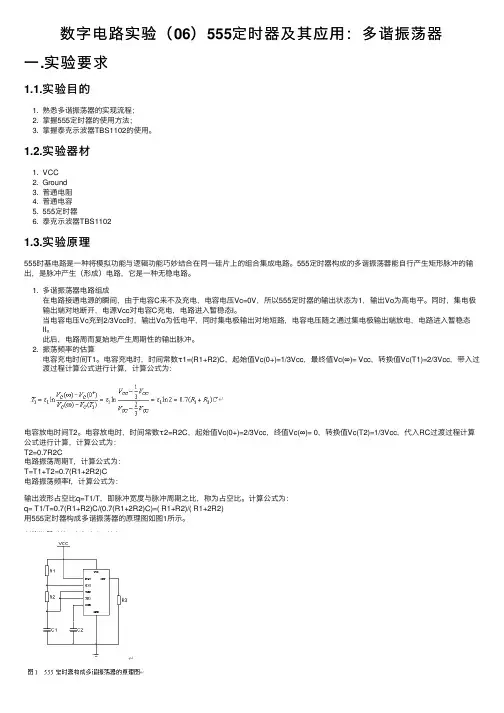

数字电路实验（06）555定时器及其应⽤：多谐振荡器⼀.实验要求1.1.实验⽬的1. 熟悉多谐振荡器的实现流程；2. 掌握555定时器的使⽤⽅法；3. 掌握泰克⽰波器TBS1102的使⽤。

1.2.实验器材1. VCC2. Ground3. 普通电阻4. 普通电容5. 555定时器6. 泰克⽰波器TBS11021.3.实验原理555时基电路是⼀种将模拟功能与逻辑功能巧妙结合在同⼀硅⽚上的组合集成电路。

555定时器构成的多谐振荡器能⾃⾏产⽣矩形脉冲的输出，是脉冲产⽣（形成）电路，它是⼀种⽆稳电路。

1. 多谐振荡器电路组成在电路接通电源的瞬间，由于电容C来不及充电，电容电压Vc=0V，所以555定时器的输出状态为1，输出Vo为⾼电平。

同时，集电极输出端对地断开，电源Vcc对电容C充电，电路进⼊暂稳态I。

当电容电压Vc充到2/3Vcc时，输出Vo为低电平，同时集电极输出对地短路，电容电压随之通过集电极输出端放电，电路进⼊暂稳态II。

此后，电路周⽽复始地产⽣周期性的输出脉冲。

2. 振荡频率的估算电容充电时间T1。

电容充电时，时间常数τ1=(R1+R2)C，起始值Vc(0+)=1/3Vcc，最终值Vc(∞)= Vcc，转换值Vc(T1)=2/3Vcc，带⼊过渡过程计算公式进⾏计算，计算公式为：电容放电时间T2。

电容放电时，时间常数τ2=R2C，起始值Vc(0+)=2/3Vcc，终值Vc(∞)= 0，转换值Vc(T2)=1/3Vcc，代⼊RC过渡过程计算公式进⾏计算，计算公式为：T2=0.7R2C电路振荡周期T，计算公式为：T=T1+T2=0.7(R1+2R2)C电路振荡频率f，计算公式为：输出波形占空⽐q=T1/T，即脉冲宽度与脉冲周期之⽐，称为占空⽐。

计算公式为：q= T1/T=0.7(R1+R2)C/(0.7(R1+2R2)C)=( R1+R2)/( R1+2R2)⽤555定时器构成多谐振荡器的原理图如图1所⽰。

555定时器及其应用实验报告实验报告：555定时器及其应用摘要：本次实验主要介绍了555定时器的基本原理和应用。

通过实验，深入了解了555定时器的工作原理，并熟悉了其在电子电路中的应用。

1.引言2.原理555定时器的基本原理是通过耦合电容和电阻的组合产生不同的输出脉冲信号，实现定时功能。

其内部结构主要由电源控制电路、比较器、RS 触发器和输出级组成。

它有3个触发方式：1）单稳触发器（Monostable）；2）双稳触发器（Bistable）；3）多稳触发器（Astable）。

3.单稳触发器实验3.1实验目的通过实验，了解并验证单稳触发器的工作原理，以及555定时器的基本连接方式。

3.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源3.3实验步骤3.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

3.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。

4.双稳触发器实验4.1实验目的通过实验，了解并验证双稳触发器的工作原理，以及555定时器的基本连接方式。

4.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源4.3实验步骤4.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

4.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。

5.多稳触发器实验5.1实验目的通过实验，了解并验证多稳触发器的工作原理，以及555定时器的基本连接方式。

5.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源5.3实验步骤5.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

5.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。

555定时器工作原理以及应用1.开关网络：555定时器由一个比较器、RS触发器和放大器组成。

比较器根据输入电压与参考电压的大小关系来产生输出信号。

RS触发器用于存储比较器的状态，在每次时钟脉冲到达时更新状态。

放大器用于放大输出信号。

2.RS触发器：RS触发器由两个非反馈的比较器和一个混沌器构成，具有两个触发输入和一个输出。

其中一个输入称为R（复位），另一个输入称为S（设置），输出称为Q。

当R=0，S=1时，输出Q=1；当R=1，S=0时，输出Q=0；当R=1，S=1时，输出Q的状态由之前的状态决定。

3.模式选择：555定时器有多种工作模式可选择，包括单稳态（单谐振脉冲）、正脉冲生成、负脉冲生成和方波振荡等。

4.外部电路：555定时器通常需要外部电路来设置定时器的时间参数。

外部电路通常由电阻和电容组成，并连接到定时器的相关引脚上。

电阻和电容的数值决定了定时器的时间延迟。

1.方波振荡器：555定时器可以配置为方波振荡器，产生一个稳定的方波输出信号。

这种方波信号常用于时序控制、频率测量和数字信号处理等。

2.时脉发生器：555定时器可以将其配置为时钟发生器，生成用于时序控制的脉冲信号。

时脉发生器常用于数字电路、计数器和触发器等的同步和控制。

3.延时器：555定时器可以用作延时器，控制载波通信的传输延迟。

延时器广泛应用于雷达、无线电通信和自动控制系统等领域。

4.脉冲生成器：555定时器可以生成单谐振脉冲，用于测量和检测应用。

脉冲生成器常用于电子设备的调试和测试。

5.脉宽调制：555定时器可以配置为脉宽调制器，用于控制电路的输出脉冲宽度。

脉宽调制常用于功率电子设备、音频设备和通信设备等的控制和调节。

总之，555定时器通过将相关元器件和电路组合在一起，实现了方波振荡、时序控制、延时计时和脉冲生成等功能。

它在电子设备中的广泛应用，使得我们能够更好地实现电路的精确控制和稳定性。

555定时器及其应用【实验目的】（1） 掌握555的工作原理及其性能特点 （2） 掌握555组成的基本电路及应用。

【实验要求】（1） 用555组成一个时钟脉冲信号发生器，要求输出：标准秒脉冲，20Hz~20kHz 范围内任意频率可调、占空比可调的脉冲信号。

（2） 设计一个触摸开关，要求每触发一次其输出端维持10秒钟的高电平。

（3） 用555设计一个分频器，要求输入时钟脉冲的频率为1KHz ，其输出为100Hz 。

【实验器材】面包板，555芯片一片，函数发生器，直流稳压电源，万用表，示波器，电阻、电容、导线若干。

【实验原理】 （1） 时钟脉冲产生器555组成的多谱振器可以用作各种时钟脉冲发生器，如图1所示，通过D1，D2两个二极管将电路的充电支路与放电支路分开，则由RC 电路的充放电时间公式得，充电时间为：110.7t R C = ，放电时间为230.7t R C =，因此输出脉冲的频率为131.43()f R R C=+ ，占空比为111213t R t t R R =++ 。

通过调节R1和R3的阻值便可实现输出不同频率与占空比的脉冲信号。

图 1 时钟脉冲发生器（2） 触摸开关555组成的单稳态触发器可以用作触摸开关，电路如图2所示，其中M 为触摸金属片（或导线）。

静态时无触发脉冲输入，555的输出为低电平即U O =0，发光二极管不亮，当用手触摸金属片M 时，相当于2端输入一负脉冲，555的内部比较器A2翻转，使输出变为高电平即U O =1，发光二极管亮，直到电容C 上的电压充电23C DD U U = 。

发光二极管亮的时间为 1.1tp RC = 。

图 2 触摸开关电路（3） 分频电路由555组成的单稳态触发器可以构成分频比率很大的分频电路，如图3所示。

设输入信号Ui 为一列脉冲串，第一个负脉冲触发2端后，555的输出Uo 变为高电平，电容C 开始充电，由于Uc 未达到23DD U ，Uo 将一直保持为高电平，在这段时间里，输入负脉冲再出发也不起作用。

555集成定时器及其应用实验报告一、实验内容与目的1.单稳态触发器功能的测试,对于不同的外界元件参数，测定输出信号幅度和暂稳时间。

2.多谐振荡器功能的测试与验证，给定一个外界元件，测量输出波形的频率、占空比，并且计算理论值，算出频率的相对误差。

实验仪器：自制硬件基础电路实验箱，双踪示波器，数字万用表，集成定时器NE555 2片；电阻100kΩ、10kΩ各2只；51kΩ、5.1kΩ、4.7kΩ各1只；电容30μF、10μF、0.1μF、2200pF各1只；电位器100kΩ1只；元器件：LM555。

二、实验预习内容：本实验旨在了解555定时器的内部结构和工作原理：单稳态触发器、多谐振荡器的工作原理。

实验资料：（1）构成单稳态触发器电路如下图所示，接通电源→电容C充电（至2/3Vcc）→RS触发器置0→Vo =0，T导通，C放电，此时电路处于稳定状态。

当2加入VI<1/3Vcc时，RS触发器置1，输出Vo=1，使T 截止。

电容C开始充电，按指数规律上升，当电容C 充电到2/3Vcc时，A1翻转，使输出Vo=0。

此时T又重新导通，C很快放电，暂稳态结束，恢复稳态，为下一个触发脉冲的到来作好准备。

其中输出Vo脉冲的持续时间tw=1.1RC,一般取R=1kΩ--10MΩ，C>1000PF,只要满足VI的重复周期大于tp0 ,电路即可工作，实现较精确的定时。

(2) 多谐振荡器电路如下图所示，电路无稳态，仅存在两个暂稳态，亦不需外加触发信号，即可产生振荡（振荡过程自行分析）。

电容C在1/3Vcc--2/3Vcc之间充电和放电，输出信号的振荡参数为：周期T=0.7 C(R1+2R2)频率f=1/T=1.44/(R1+2R2)C,占空比D=( R1+R2 )/( R1+2R2)。

555电路要求R1与R2 均应大于或等于1kΩ ，使R1+R2 应小于或等于3.3MΩ。

三、实验过程与数据分析1.单稳态触发器逻辑功能的测试。

555定时器及其应用实验报告引言：555定时器是一种集成电路，广泛应用于定时、脉冲、频率调制、频率分割和频率测量等领域。

本文将介绍555定时器的基本原理和实验过程，并探讨其在电子领域中的应用。

一、555定时器的基本原理555定时器是一种多功能集成电路，由比较器、RS触发器、RS锁存器和电压比较器等组成。

它的工作基于门电路的触发与复位过程，实现了不同的定时功能。

二、555定时器的工作模式555定时器有三种基本工作模式：单稳态、自由运行和串接。

在单稳态模式下，555定时器输出一个脉冲宽度可调的方波信号；在自由运行模式下，它输出一个连续变化的方波信号；在串接模式下，多个555定时器可以通过级联实现更复杂的定时功能。

三、实验过程为了验证555定时器的工作原理，我们进行了以下实验：1. 准备实验所需材料：555定时器芯片、电容、电阻等。

2. 连接电路：按照电路图将555定时器与其他元件连接起来。

3. 设置参数：根据实验要求调整电容和电阻的数值。

4. 运行实验：给电路通电，观察555定时器输出的信号波形。

5. 记录实验结果：记录实验过程中观察到的波形变化和参数调整情况。

四、实验结果与分析通过实验，我们观察到555定时器的输出信号波形随着电容和电阻数值的变化而改变。

通过调整电容和电阻的数值，我们可以控制输出信号的频率和占空比。

这证明了555定时器的可靠性和灵活性。

五、555定时器的应用555定时器在电子领域中有广泛的应用，以下是一些典型的应用场景：1. 脉冲生成：通过调整电容和电阻的数值，可以产生不同频率的脉冲信号，用于驱动其他电路或触发器件。

2. 方波发生器：通过在555定时器中添加元件，如电容和电阻，可以实现方波信号的产生和调节。

3. 时钟电路：555定时器可以用作时钟电路的基础元件，用于控制其他电子设备的定时功能。

4. 脉宽调制：通过调整电容和电阻的数值，可以实现脉宽调制功能，用于控制电子设备的输出功率。

555定时器的应用实验报告一、实验目的本实验旨在掌握555定时器的基本原理，学习555定时器的应用，掌握555定时器在电路中的工作原理及应用方法。

二、实验仪器和材料1. 555计时器模块2. 电源3. 电阻4. 电容5. 多用万用表三、实验原理555定时器是一种集成电路芯片，由于其具有精度高、可靠性好、应用范围广等特点，被广泛应用于各种电子设备中。

其主要特点是可以通过改变外部元件的参数来改变其输出频率与占空比。

同时，它还具有单稳态触发、多谐振荡等功能。

555定时器主要由比较器、RS触发器和输出级组成。

其中比较器是将输入信号与参考信号进行比较，并输出相应的脉冲信号；RS触发器则是根据输入脉冲信号进行状态转换；输出级则是将RS触发器的输出转换为可供外部使用的高低电平信号。

四、实验步骤1.连接电路：将555计时器模块连接到电源上，并连接所需的外部元件（如电阻、电容等）。

2.调整参数：通过改变外部元件的参数来调整555定时器的输出频率与占空比。

3.测量结果：使用多用万用表测量电路中各元件的电压、电流等参数，并记录下来。

五、实验结果经过实验，我们成功地掌握了555定时器的基本原理和应用方法。

通过改变外部元件的参数，我们成功地调整了555定时器的输出频率与占空比，并得到了相应的测量结果。

六、实验结论本实验证明了555定时器在电子设备中具有广泛的应用价值，可以通过改变外部元件的参数来实现不同的功能。

同时，我们还发现，在进行电路设计时，需要考虑到各个元件之间的相互作用，以确保电路能够正常工作。

七、实验心得通过本次实验，我深刻认识到了学习理论知识和进行实践操作之间的重要性。

只有将理论知识与实践操作相结合，才能真正掌握所学知识。

同时，在进行实验过程中，我还学会了如何正确使用多用万用表进行测量，并且对于电路设计和组装也有了更深入的认识。

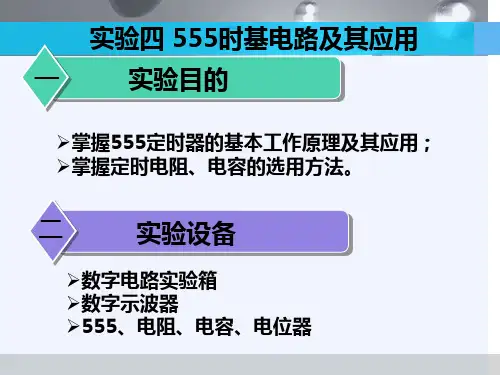

实验报告实验十555定时器的原理及三种应用电路2.10.1实验目的(1) 掌握555定时器的电路结构、工作原理 (2) 熟悉555定时器的功能及应用。

2.10.2实验仪器与器件实验箱一个；双踪示波器一台；稳压电源一台；函数发生器一台。

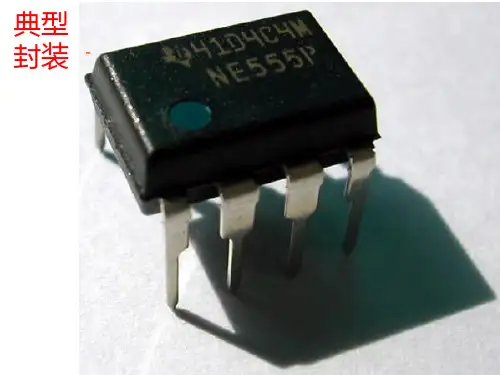

CB555定时器；100?--100k? ； 0.01--100uF 电容；1k?和5k?电位器；发光二极管。

2.10.3 555定时器的工作原理及应用1.555定时器的工作原理55定时器可分为双极性 TTL 型和CMOS 型，它们的引脚排列，内部结构和逻辑功能 均相同。

通常电源电压取 5--12V 。

CB555电路结构如图所示，包含一个由三个阻值相同的电阻R 形成的分压网络；两个电压比较器C1和C2 ; 一个由G1和G2构成的基本RS 触发器；放点三极管 T D 和输出反相 缓冲器G3。

V i1是比较器C1的输入信号，高电平触发。

V i2是比较器C2的输入信号，低电平触发。

V C O 是电压控制端。

V 。

是电压输出端。

D IS 是放电端。

R D 是复位端。

V R1、V R2是 比较器C1和C2的参考电压。

555器件功能分析如下:(1)复位: R D 为低电平时，V O =0 ;正常工作时， R D 置高电平。

鮒目1辅T1 1 1 1k 1 1 1图4】 厂Io狂制烁&5ET 时好电路细村和引脚图（2）高触发：V i1> 3 V CC , V i2>4 V CC时，V ci =0 , V C2 =1,基本RS 触发器R=0, S =1 , 则触发器输出Q被置0, T D导通，同时V O=0。

（3）保持：V ii<| V CC , V > 3 Wc 时，必1=1 , V C2=1，触发器的R=S=1，基本RS 触发器保持不变，T D和V O也保持不变。

低触发：V i1<3 V cc，V i2<1 V cc时，V C1=1，V C2=0,基本RS 触发器R=1，S=0,则触发器输出Q被置1，T D截止，同时V O=1。
