【常见数学建模模型】第05章 图与网络

数学中的图论与网络知识点图论是数学中一个重要的分支领域，研究图的结构、性质以及与实际问题的应用。

而网络则是现代社会中的重要组成部分，图论在网络上的应用也日益广泛。

本文将介绍数学中的图论基本概念和网络知识点，以及它们在现实中的应用。

一、图论基本概念1. 图的定义与表示图是由节点（顶点）和边组成的一种数学结构。

节点表示对象，边表示节点之间的连接关系。

图可以用邻接矩阵或邻接表等方式进行表示与存储。

2. 图的分类图可以分为有向图和无向图。

有向图中的边有方向，无向图中的边没有方向。

根据边是否具有权重，图又可以分为带权图和无权图。

3. 图的性质图具有很多重要的性质，例如连通性、度、路径等。

连通性表示图中任意两个节点之间存在一条路径，度表示节点的相邻节点个数，路径是连接节点的边的序列。

二、图论中的常见算法1. 最短路径算法最短路径算法用于求解两个节点之间的最短路径，其中最著名的算法是Dijkstra算法和Floyd-Warshall算法。

Dijkstra算法适用于边权重为非负的图，而Floyd-Warshall算法适用于任意带权图。

2. 深度优先搜索与广度优先搜索深度优先搜索（DFS）和广度优先搜索（BFS）是图的遍历算法。

DFS以深度优先的方式探索图中的节点，BFS以广度优先的方式探索。

这两种算法在解决连通性、拓扑排序等问题中有广泛应用。

3. 最小生成树算法最小生成树算法用于在带权图中找到权重和最小的生成树。

其中Prim算法和Kruskal算法是两种常用的最小生成树算法。

三、网络中的图论应用1. 社交网络与关系分析社交网络是图的一种应用，其中节点表示人，边表示人与人之间的社交关系。

基于图论的算法可以分析社交网络中的社区结构、关键人物等信息。

2. 网络流与最大流问题网络流是指在图中模拟流动的过程，最大流问题是求解从源节点到汇节点的最大流量。

网络流算法可以用于优化问题的求解，如分配问题、进程调度等。

3. 路由算法与网络优化路由算法是网络中常用的算法之一，用于确定数据从源节点到目的节点的传输路径。

常见数学建模模型一、线性规划模型线性规划是一种常见的数学优化方法，广泛应用于工程、经济、管理等领域。

线性规划模型的目标是在给定的约束条件下，求解一个线性目标函数的最优解。

其中，约束条件通常是线性等式或不等式，而目标函数是一个线性函数。

在实际应用中，线性规划模型可以用于生产计划、资源分配、运输问题等。

例如，一个工厂的生产计划中需要确定每种产品的产量，以最大化利润为目标，并且需要满足一定的生产能力和市场需求的约束条件。

二、整数规划模型整数规划是线性规划的一种扩展形式，其目标函数和约束条件仍然是线性的，但变量需要取整数值。

整数规划模型常用于离散决策问题，如项目选择、设备配置等。

例如，一个公司需要决定购买哪些设备以满足生产需求，设备的数量必须是整数，且需要考虑成本和产能的约束。

三、动态规划模型动态规划是一种求解多阶段决策问题的数学方法。

该模型通常包含一个阶段决策序列和一个状态转移方程，通过递推求解最优解。

动态规划模型被广泛应用于资源分配、路径规划、项目管理等领域。

例如，一个工程项目需要确定每个阶段的最佳决策，以最小化总成本或最大化总效益。

在每个阶段，决策的结果会影响到下一个阶段的状态和决策空间，因此需要使用动态规划模型进行求解。

四、图论模型图论是研究图和网络的数学理论。

图论模型常用于解决网络优化、路径规划、最短路径等问题。

例如，一个物流公司需要确定最佳的送货路径，以最小化运输成本或最短时间。

可以将各个地点看作图中的节点，道路或路径看作边，利用图论模型求解最优路径。

五、回归分析模型回归分析是研究变量之间关系的一种统计方法。

回归分析模型通常用于预测和建立变量之间的数学关系。

例如，一个销售公司需要预测未来销售额与广告投入、市场份额等因素的关系。

可以通过回归分析模型建立销售额与这些因素之间的数学关系，并进行预测和决策。

六、排队论模型排队论是研究排队系统的数学理论。

排队论模型常用于优化服务质量、降低排队成本等问题。

《数学建模》课程教案一、教学内容本节课的教学内容选自《数学建模》教材的第五章，主要内容包括线性规划模型的建立、图与网络模型的建立、整数规划模型的建立以及非线性规划模型的建立。

通过本节课的学习，使学生掌握数学建模的基本方法和技巧，培养学生解决实际问题的能力。

二、教学目标1. 让学生掌握线性规划、图与网络、整数规划和非线性规划模型的建立方法。

2. 培养学生运用数学知识解决实际问题的能力。

3. 提高学生的团队协作能力和创新意识。

三、教学难点与重点1. 教学难点：线性规划、图与网络、整数规划和非线性规划模型的建立及求解。

2. 教学重点：线性规划模型的建立和求解。

四、教具与学具准备1. 教具：多媒体教学设备、黑板、粉笔。

2. 学具：教材、笔记本、文具。

五、教学过程1. 实践情景引入：以一个工厂生产安排的问题为例，引入线性规划模型的建立和求解。

2. 知识点讲解：（1）线性规划模型的建立：讲解目标函数的设定、约束条件的确定以及线性规划模型的标准形式。

（2）图与网络模型的建立：讲解图的概念、图的表示方法以及网络模型的建立。

（3）整数规划模型的建立：讲解整数规划的概念和建立方法。

（4）非线性规划模型的建立：讲解非线性规划的概念和建立方法。

3. 例题讲解：选取具有代表性的例题，讲解模型建立和求解的过程。

4. 随堂练习：让学生分组讨论并解决实际问题，巩固所学知识。

六、板书设计板书设计如下：1. 线性规划模型：目标函数约束条件标准形式2. 图与网络模型：图的概念图的表示方法网络模型的建立3. 整数规划模型：整数规划的概念整数规划的建立方法4. 非线性规划模型：非线性规划的概念非线性规划的建立方法七、作业设计1. 作业题目：（1）根据给定的条件，建立线性规划模型，并求解。

（2）根据给定的条件，建立图与网络模型，并求解。

（3）根据给定的条件，建立整数规划模型，并求解。

（4）根据给定的条件，建立非线性规划模型，并求解。

2. 答案：（1）线性规划模型的目标函数为：Z = 2x + 3y，约束条件为：x + y ≤ 6，2x + y ≤ 8，x ≥ 0，y ≥ 0。

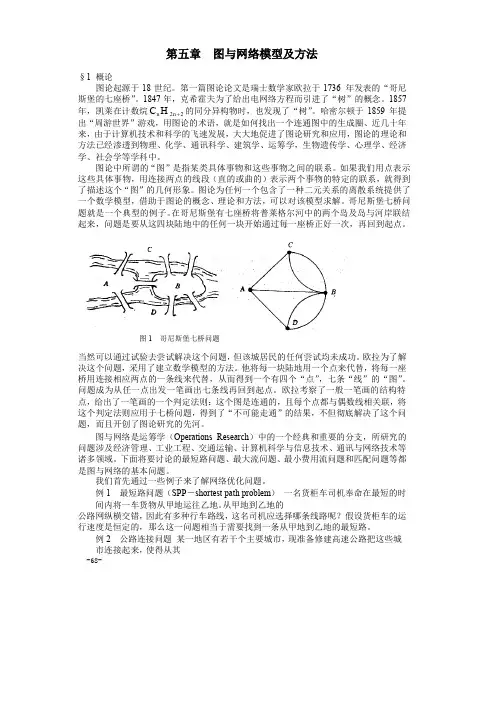

第五章图与网络模型及方法§1 概论图论起源于18 世纪。

第一篇图论论文是瑞士数学家欧拉于1736 年发表的“哥尼斯堡的七座桥”。

1847 年，克希霍夫为了给出电网络方程而引进了“树”的概念。

1857 年，凯莱在计数烷C n H 2n 2 的同分异构物时，也发现了“树”。

哈密尔顿于1859 年提出“周游世界”游戏，用图论的术语，就是如何找出一个连通图中的生成圈、近几十年来，由于计算机技术和科学的飞速发展，大大地促进了图论研究和应用，图论的理论和方法已经渗透到物理、化学、通讯科学、建筑学、运筹学，生物遗传学、心理学、经济学、社会学等学科中。

图论中所谓的“图”是指某类具体事物和这些事物之间的联系。

如果我们用点表示这些具体事物，用连接两点的线段（直的或曲的）表示两个事物的特定的联系，就得到了描述这个“图”的几何形象。

图论为任何一个包含了一种二元关系的离散系统提供了一个数学模型，借助于图论的概念、理论和方法，可以对该模型求解。

哥尼斯堡七桥问题就是一个典型的例子。

在哥尼斯堡有七座桥将普莱格尔河中的两个岛及岛与河岸联结起来，问题是要从这四块陆地中的任何一块开始通过每一座桥正好一次，再回到起点。

图1 哥尼斯堡七桥问题当然可以通过试验去尝试解决这个问题，但该城居民的任何尝试均未成功。

欧拉为了解决这个问题，采用了建立数学模型的方法。

他将每一块陆地用一个点来代替，将每一座桥用连接相应两点的一条线来代替，从而得到一个有四个“点”，七条“线”的“图”。

问题成为从任一点出发一笔画出七条线再回到起点。

欧拉考察了一般一笔画的结构特点，给出了一笔画的一个判定法则：这个图是连通的，且每个点都与偶数线相关联，将这个判定法则应用于七桥问题，得到了“不可能走通”的结果，不但彻底解决了这个问题，而且开创了图论研究的先河。

图与网络是运筹学（Operations Research）中的一个经典和重要的分支，所研究的问题涉及经济管理、工业工程、交通运输、计算机科学与信息技术、通讯与网络技术等诸多领域。

即首先给出一个初始流，这样的流是存在的，例如零流。

如果存在关于它的可增广轨，那么调整该轨上每条弧上的流量，就可以得到新的流。

对于新的流，如果仍存在可增广轨，则用同样的方法使流的值增大，继续这个过程，直到网络中不存在关于新得到流的可增广轨为止，则该流就是所求的最大流。

这种方法分为以下两个过程：A.标号过程：通过标号过程寻找一条可增广轨。

B.增流过程：沿着可增广轨增加网络的流量。

这两个过程的步骤分述如下。

（A ）标号过程：（i ）给发点标号为。

),(∞+s （ii ）若顶点已经标号，则对的所有未标号的邻接顶点按以下规则标号： x x y ① 若，且时，令，A y x ∈),(xy xy u f <},min{x xy xy y f u δδ-=则给顶点标号为，若，则不给顶点标号。

y ),(y x δ+xy xy u f =y ② ，且，令，则给标号为，若A x y ∈),(0>yx f },min{x yx y f δδ=y ),(y x δ-，则不给标号。

0=yx f y （iii ）不断地重复步骤（ii ）直到收点被标号，或不再有顶点可以标号为止。

当t 被标号时，表明存在一条从到的可增广轨，则转向增流过程（B ）。

如若点不能t s t t 被标号，且不存在其它可以标号的顶点时，表明不存在从到的可增广轨，算法结s t 束，此时所获得的流就是最大流。

（B ）增流过程（i ）令。

t u =（ii ）若的标号为），则；若的标号为，则u t v δ,(+t vu vu f f δ+=u ),(t v δ-。

t uv uv f f δ-=（iii ）若，把全部标号去掉，并回到标号过程（A ）。

否则，令，并回s u =v u =到增流过程（ii ）。

求网络中的最大流的算法的程序设计具体步骤如下：),,,,(U A V t s N =x 对每个节点，其标号包括两部分信息jf(j))max ),(pred (j 该节点在可能的增广路中的前一个节点，以及沿该可能的增广路到该节点为)(pred j 止可以增广的最大流量。
