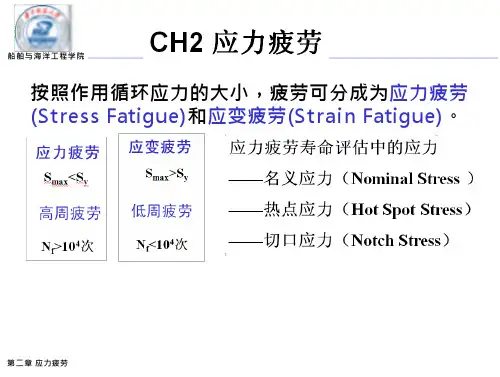

第二讲应力疲劳上节回顾疲劳问题的特点足够多次循环扰动荷载作用、疲劳是一个发展过程、疲劳破坏的三个阶段、断口特征、局部化循环应力应变特性循环硬化和循环软化应力控制下的循环蠕变和应变控制下的循环松驰Bauschinger效应稳态循环应力应变曲线及数学描述材料的记忆特性疲劳问题分类按循环应力作用的大小,疲劳可分为应力疲劳和应变疲劳应力疲劳:最大循环应力S max小于屈服应力S y寿命一般较高(>104),高周疲劳应变疲劳:最大循环应力S max大于屈服应力S y(材料屈服后应变变化较大而应力变化较小,故一般以应变为控制参量)寿命一般较低(<104),低周疲劳材料应力疲劳特性1.S-N曲线评价和估算疲劳寿命或强度需建立外荷载与寿命之间的关系。
反映外加应力S 和疲劳寿命N 之间关系的曲线称为S -N 曲线。
基本S -N 曲线在最简单的荷载谱-恒幅循环应力作用下,R = -1时(对称恒幅荷载)实验给出的应力-寿命关系曲线2.S -N 曲线的一般形状材料的S -N 曲线一般由实验得到用一组标准试件在给定应力比和应力幅作用下,记录相应的寿命所得到的曲线。
典型S -N 曲线可分为 三段:低周疲劳区(LCF ),高周疲劳区(HCF )和亚疲劳区(SF )。
由S -N 曲线确定的对 应于寿命N 的应力称为寿命为N 次循环的疲劳强度S N 。
N = 1/4对应材料的静拉伸强度S b ,N = 106~7对应的疲劳强度为疲劳极限S f 。
特别地,R = -1的疲劳极限记为S 1。
在HCF 区,S -N 曲线在对数坐标系上近似为直线。
1010S b S fS maxNS NS -N 曲线的数学表达 1)指数函数式 C Ne S =αα和C 为材料常数。
两边取对数有 BS A N +=lgA = lg C 和B = -αlg e 为材料常数。
指数函数的S -N 关系在半对数坐标系上为直线。
2)幂函数式(最常用的形式) C N S =α两边取对数有:S B A N lg lg +=幂函数的S -N 关系在对数坐标系上为直线。
应力疲劳与应变疲劳分析流程应力疲劳与应变疲劳分析是一种对材料在长期受到交变载荷作用下的损伤和破坏进行研究的方法。
应力疲劳是指材料在交变载荷作用下,由于周期性应力超过其疲劳极限而引起的疲劳失效。
应变疲劳是指材料在交变载荷作用下,由于周期性应变超过其疲劳极限而引起的疲劳失效。
下面将介绍应力疲劳与应变疲劳分析的流程。
1.材料性能测试:首先需要对材料进行性能测试,确定其力学性能和疲劳性能。
力学性能测试包括拉伸试验、冲击试验等,疲劳性能测试主要包括疲劳寿命试验和疲劳裂纹扩展试验等。
2.应力/应变历程获取:通过实验或模拟计算得到材料在实际工况下的应力或应变历程。
应力或应变历程描述了材料在实际使用中的载荷变化规律,是进行疲劳分析的基础。
3.应力/应变分析:利用实验结果或有限元分析等手段对材料的应力或应变进行分析。
应力分析可以通过应力级数法、极限干扰法等方法,得到材料在不同载荷状态下的应力分布情况。
应变分析可以使用应变分布测试或数值模拟等方法,获得材料在不同应力状态下的应变分布情况。
4.损伤累积分析:根据得到的应力或应变分布情况,对材料的损伤进行累积分析。
损伤累积分析是基于疲劳寿命模型和疲劳裂纹扩展理论进行的,得到材料在不同工况下的疲劳寿命或裂纹扩展速率。
5.疲劳寿命预测:基于损伤累积分析的结果,可以预测材料在实际使用条件下的疲劳寿命。
对于应力疲劳,常用的寿命预测方法有S-N曲线法、评估疲劳损失法等。
对于应变疲劳,常用的寿命预测方法有应变寿命法、塑性应变范围法等。
6.疲劳强度评估:根据疲劳寿命预测的结果,对材料的疲劳强度进行评估。
疲劳强度评估是对材料在实际工况下的耐久性能进行综合评估,可以用于决策材料的选用与设计参数的确定。
总结起来,应力疲劳与应变疲劳分析流程包括材料性能测试、应力/应变历程获取、应力/应变分析、损伤累积分析、疲劳寿命预测和疲劳强度评估等步骤。
这些步骤相互关联,共同构成了对材料在长期受到交变载荷作用下的疲劳损伤和破坏进行分析和预测的方法。
关于应力疲劳强度知识汇总1、疲劳的机制可以分成三个相互关联的过程:1.裂纹产生2. 裂纹延伸3. 断裂2、裂纹开始出现的时间以及裂纹增长到足以导致零部件失效的时间由下面两个主要因素决定:零部件的材料和应搜索力场。
材料疲劳测试方法可以追溯到19 世纪,由August W?hler 第一次系统地提出并进行了疲劳研究。
标准实验室测试采用周期性载荷,例如旋转弯曲、悬臂弯曲、轴向推拉以及扭转循环。
科学家和工程师将通过此类测试获得的数据绘制到图表上,得出每类应力与导致失效的周期重复次数之间的关系,或称S-N曲线。
工程师可以从S-N 曲线中得出在特定周期数下材料可以承受的应力水平。
3、残余压应力能够增加微裂纹闭合力,阻滞裂纹扩展,从而延长疲劳寿命。
而残余拉应力不利于疲劳寿命的提高。
1、疲劳主要是交变负载、循环负载导致的。
2、构件的载荷承载部位一般都是在表层,对于轴而言,承受交变负载、循环负载都是轴的表面在起作用,对于轴的心部材料多要求保持有相当的韧性才好。
3、表面留有残余应力多可以增强轴的刚度,提高零件的表面强度,包括耐磨性。
4、人为增加表面强度、并使其产生残余应力(过硬化)的方法有:喷丸、滚压等。
4、影响齿面接触应力和弯曲疲劳强度的因素有很多,齿轮材料、热处理,载荷的大小、形式,润滑情况,等。
但是,从齿轮参数设计上来讲,影响齿面接触应力的因素是,齿廓的曲率的大小,曲率越大曲率半径越小,齿面的接触强度就越低。
影响弯曲疲劳强度的因素是齿厚,尤其是齿根厚。
所以,一般小齿轮都采用正变位,以提高曲率半径、增加齿厚。
当然,还可以减小齿根的滑动率。
5、通常把应力强度称为应力强度因子,它是物理学里的一个专有名词。
应力强度:反映裂纹尖端弹性应力场强弱的物理量称为应力强度因子。
它和裂纹尺寸、构件几何特征以及载荷有关。
应力强度的特性:应力在裂纹尖端有奇异性,而应力强度因子在裂纹尖端为有限值。
应力强度的量纲:[应力][长度]^(1/2) 常用单位:MPa·√m6、齿轮的接触疲劳强度极限算法:齿轮的参数确定了,那么齿轮的接触疲劳强度和弯曲疲劳强度也就确定了,只要套公式算一下,小于许用值即可。
