民熔智能门锁部件名称表

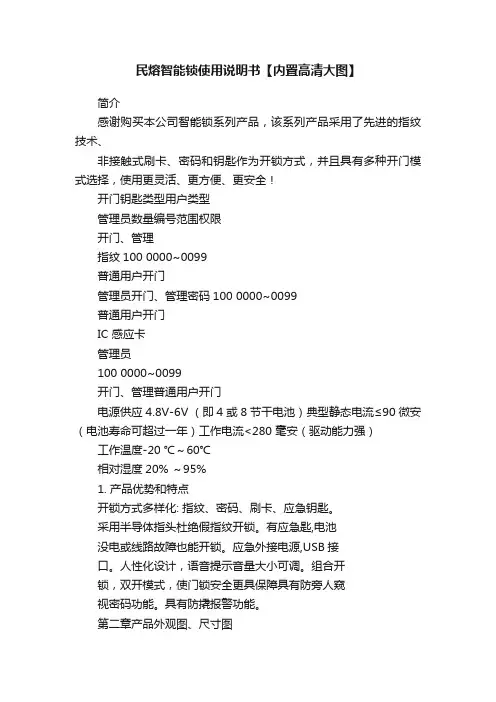

民熔智能锁使用说明书【内置高清大图】简介感谢购买本公司智能锁系列产品，该系列产品采用了先进的指纹技术、非接触式刷卡、密码和钥匙作为开锁方式，并且具有多种开门模式选择，使用更灵活、更方便、更安全！开门钥匙类型用户类型管理员数量编号范围权限开门、管理指纹100 0000~0099普通用户开门管理员开门、管理密码100 0000~0099普通用户开门IC 感应卡管理员100 0000~0099开门、管理普通用户开门电源供应 4.8V-6V （即4 或8 节干电池）典型静态电流≤90 微安（电池寿命可超过一年）工作电流<280 毫安（驱动能力强）工作温度-20 ℃～60℃相对湿度20% ～95%1. 产品优势和特点开锁方式多样化: 指纹、密码、刷卡、应急钥匙。

采用半导体指头杜绝假指纹开锁。

有应急匙,电池没电或线路故障也能开锁。

应急外接电源,USB接口。

人性化设计，语音提示音量大小可调。

组合开锁，双开模式，使门锁安全更具保障具有防旁人窥视密码功能。

具有防撬报警功能。

第二章产品外观图、尺寸图1. 产品外观滑盖电池显示屏感应卡和密码指纹窗电池盖固定螺钉电池设置按键把手把手防猫眼无线反锁旋钮固定螺钉钥匙2. 尺寸图（单位mm）159 7778 32159 7878 294150 09 93前面板正视图侧视图后面板正视图侧视图33. 适用范围适用场所：高档住宅区、别墅、办公大楼、商务写字楼、星级酒店等。

适合门厚：40-125mm 适合门类：木门、铁门及各类复合材质的防盗门。

4. 开门方向左( 内推) 开门右( 内推) 开门室内室内左( 外拉) 开门右( 外拉) 开门5. 更换把手方向6. 键盘功说明注意：触摸面板，自动唤醒按键屏指纹锁键盘采用的是12 键设计，其具体功能如“ 09 ”号键：为数字键；“#”号键：进入菜单功能键“ * ”号键：为清除键、返回键、退出键；“#”号键：在菜单功能状态下按“#”表示确认；注意：超过30 秒无操作会自动退出系统, 请用手背触摸按键屏唤醒按键屏，才能继续操作（如下图）。

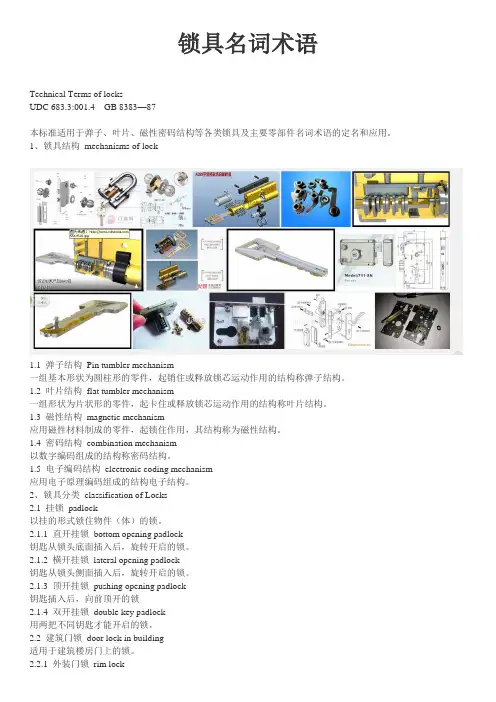

锁具名词术语Technical Terms of locksUDC 683.3:001.4 GB 8383—87本标准适用于弹子、叶片、磁性密码结构等各类锁具及主要零部件名词术语的定名和应用。

1、锁具结构 mechanisms of lock1.1 弹子结构Pin tumbler mechanism一组基本形状为圆柱形的零件，起销住或释放锁芯运动作用的结构称弹子结构。

1.2 叶片结构flat tumbler mechanism一组形状为片状形的零件，起卡住或释放锁芯运动作用的结构称叶片结构。

1.3 磁性结构magnetic mechanism应用磁性材料制成的零件，起锁住作用，其结构称为磁性结构。

1.4 密码结构combination mechanism以数字编码组成的结构称密码结构。

1.5 电子编码结构electronic coding mechanism应用电子原理编码组成的结构电子结构。

2、锁具分类 classification of Locks2.1 挂锁 padlock以挂的形式锁住物件（体）的锁。

2.1.1 直开挂锁bottom opening padlock钥匙从锁头底面插入后，旋转开启的锁。

2.1.2 横开挂锁lateral opening padlock钥匙从锁头侧面插入后，旋转开启的锁。

2.1.3 顶开挂锁pushing opening padlock钥匙插入后，向前顶开的锁2.1.4 双开挂锁double key padlock用两把不同钥匙才能开启的锁。

2.2 建筑门锁door lock in building适用于建筑楼房门上的锁。

2.2.1 外装门锁rim lock锁体安装在门挺表面上的锁。

2.2.1.1 单舌单保险门锁single bolt single security door lock单舌结构具有单保险功能的锁。

2.2.1.2 单舌双保险门锁single bolt double security door lock单舌结构具有双保险的锁。

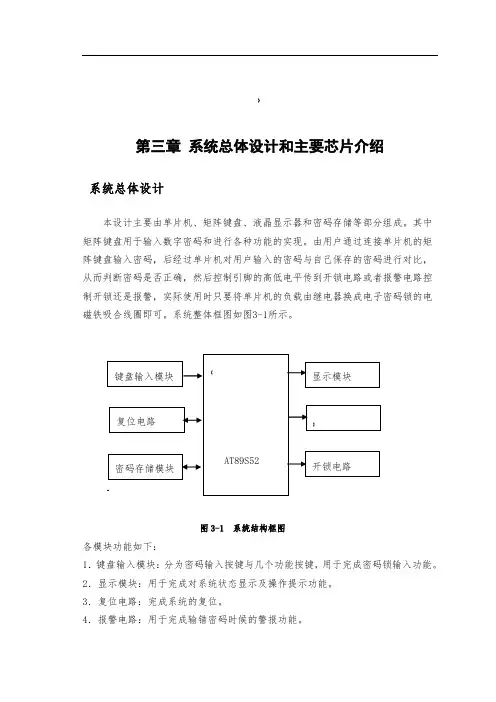

）第三章系统总体设计和主要芯片介绍系统总体设计本设计主要由单片机、矩阵键盘、液晶显示器和密码存储等部分组成。

其中矩阵键盘用于输入数字密码和进行各种功能的实现。

由用户通过连接单片机的矩阵键盘输入密码，后经过单片机对用户输入的密码与自己保存的密码进行对比，从而判断密码是否正确，然后控制引脚的高低电平传到开锁电路或者报警电路控制开锁还是报警，实际使用时只要将单片机的负载由继电器换成电子密码锁的电磁铁吸合线圈即可。

系统整体框图如图3-1所示。

图3-1 系统结构框图各模块功能如下：1．键盘输入模块：分为密码输入按键与几个功能按键，用于完成密码锁输入功能。

2．显示模块：用于完成对系统状态显示及操作提示功能。

3．复位电路：完成系统的复位。

4．报警电路：用于完成输错密码时候的警报功能。

5．密码存储模块：用于完成掉电存储功能，使修改的密码断电后仍能保存。

（6．开锁电路：应用继电器及发光二极管模拟开锁，完成开锁及开锁提示。

主要芯片介绍AT89S52AT89S52单片机是一个低功耗，高性能CMOS 8位单片机，片内含8K Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案[10]。

AT89S52具有以下标准功能： 8k字节Flash，256字节RAM，32 位I/O 口线，看门狗定时器，2个数据指针，三个16位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。

另外，AT89S52可降至0Hz静态逻辑操作，支持2种软件可选择节电模式。

空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。

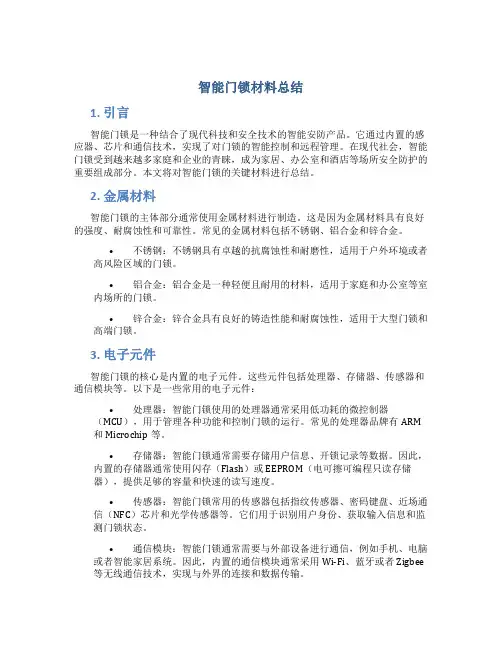

智能门锁材料总结1. 引言智能门锁是一种结合了现代科技和安全技术的智能安防产品。

它通过内置的感应器、芯片和通信技术，实现了对门锁的智能控制和远程管理。

在现代社会，智能门锁受到越来越多家庭和企业的青睐，成为家居、办公室和酒店等场所安全防护的重要组成部分。

本文将对智能门锁的关键材料进行总结。

2. 金属材料智能门锁的主体部分通常使用金属材料进行制造。

这是因为金属材料具有良好的强度、耐腐蚀性和可靠性。

常见的金属材料包括不锈钢、铝合金和锌合金。

•不锈钢：不锈钢具有卓越的抗腐蚀性和耐磨性，适用于户外环境或者高风险区域的门锁。

•铝合金：铝合金是一种轻便且耐用的材料，适用于家庭和办公室等室内场所的门锁。

•锌合金：锌合金具有良好的铸造性能和耐腐蚀性，适用于大型门锁和高端门锁。

3. 电子元件智能门锁的核心是内置的电子元件。

这些元件包括处理器、存储器、传感器和通信模块等。

以下是一些常用的电子元件：•处理器：智能门锁使用的处理器通常采用低功耗的微控制器（MCU），用于管理各种功能和控制门锁的运行。

常见的处理器品牌有ARM 和Microchip等。

•存储器：智能门锁通常需要存储用户信息、开锁记录等数据。

因此，内置的存储器通常使用闪存（Flash）或EEPROM（电可擦可编程只读存储器），提供足够的容量和快速的读写速度。

•传感器：智能门锁常用的传感器包括指纹传感器、密码键盘、近场通信（NFC）芯片和光学传感器等。

它们用于识别用户身份、获取输入信息和监测门锁状态。

•通信模块：智能门锁通常需要与外部设备进行通信，例如手机、电脑或者智能家居系统。

因此，内置的通信模块通常采用Wi-Fi、蓝牙或者Zigbee 等无线通信技术，实现与外界的连接和数据传输。

4. 电池和电源管理智能门锁通常需要内置电池，以便于在断电或者紧急情况下继续工作。

因此，电池和电源管理系统是智能门锁的重要组成部分。

•电池：智能门锁使用的电池通常是可充电锂电池，具有高能量密度和长寿命。

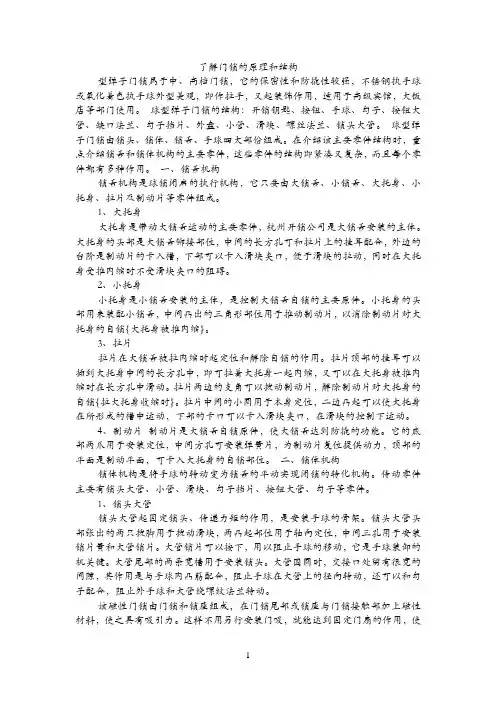

了解门锁的原理和结构型弹子门锁属于中、高档门锁，它的保密性和防撬性较强，不锈钢执手球或氧化着色执手球外型美观，即作拉手，又起装饰作用，适用于高级宾馆，大饭店等部门使用。

球型弹子门锁的结构：开销钥匙、按钮、手球、勾子、按钮大管、缺口法兰、勾子挡片、外盘、小管、滑块、螺丝法兰、锁头大管。

球型弹子门锁由锁头、锁体、锁舌、手球四大部份组成。

在介绍该主要零件结构时，重点介绍锁舌和锁体机构的主要零件，这些零件的结构即紧凑又复杂，而且每个零件都有多种作用。

一、锁舌机构锁舌机构是球锁闭启的执行机构，它只要由大锁舌、小锁舌、大托身、小托身、拉片及制动片等零件组成。

1、大托身大托身是带动大锁舌运动的主要零件，杭州开锁公司是大锁舌安装的主体。

大托身的头部是大锁舌铆接部位，中间的长方孔可和拉片上的挂耳配合，外边的台阶是制动片的卡入槽，下部可以卡入滑块夹口，便于滑块的拉动，同时在大托身受推内缩时不受滑块夹口的阻碍。

2、小托身小托身是小锁舌安装的主体，是控制大锁舌自锁的主要原件。

小托身的头部用来装配小锁舌，中间凸出的三角形部位用于推动制动片，以消除制动片对大托身的自锁{大托身被推内缩}。

3、拉片拉片在大锁舌被拉内缩时起定位和解除自锁的作用。

拉片顶部的挂耳可以插到大托身中间的长方孔中，即可拉着大托身一起内缩，又可以在大托身被推内缩时在长方孔中滑动。

拉片两边的支角可以拨动制动片，解除制动片对大托身的自锁{拉大托身收缩时}。

拉片中间的小圆用于本身定位，二边凸起可以使大托身在所形成的槽中运动，下部的卡口可以卡入滑块夹口，在滑块的控制下运动。

4、制动片制动片是大锁舌自锁原件，使大锁舌达到防撬的功能。

它的底部两爪用于安装定位，中间方孔可安装弹簧片，为制动片复位提供动力，顶部的平面是制动平面，可卡入大托身的自锁部位。

二、锁体机构锁体机构是将手球的转动变为锁舌的平动实现闭锁的转化机构。

传动零件主要有锁头大管、小管、滑块、勾子挡片、按钮大管、勾子等零件。

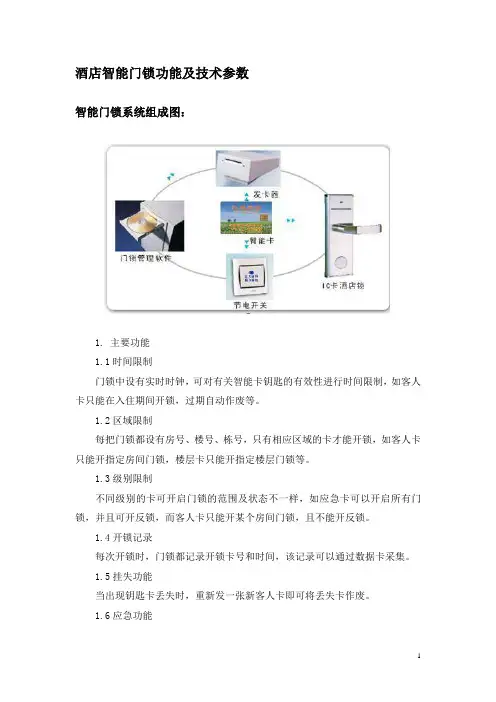

酒店智能门锁功能及技术参数智能门锁系统组成图：1. 主要功能1.1时间限制门锁中设有实时时钟，可对有关智能卡钥匙的有效性进行时间限制，如客人卡只能在入住期间开锁，过期自动作废等。

1.2区域限制每把门锁都设有房号、楼号、栋号，只有相应区域的卡才能开锁，如客人卡只能开指定房间门锁，楼层卡只能开指定楼层门锁等。

1.3级别限制不同级别的卡可开启门锁的范围及状态不一样，如应急卡可以开启所有门锁，并且可开反锁，而客人卡只能开某个房间门锁，且不能开反锁。

1.4开锁记录每次开锁时，门锁都记录开锁卡号和时间，该记录可以通过数据卡采集。

1.5挂失功能当出现钥匙卡丢失时，重新发一张新客人卡即可将丢失卡作废。

1.6应急功能当出现紧急状态时，可制作应急卡将门锁置于常开状态，以便于人员和财物的疏散。

1.7封闭门锁功能根据需要，可封闭某个房间，使该房间所有钥匙卡失效（应急卡除外）。

1.8设置公共门功能根据需要，可设置楼层公共门（允许本楼层所有有效开门卡开启）和楼栋公共门（允许本楼栋所有有效开门卡开启）。

1.9可扩充功能智能卡容量大，除了可以存放门锁钥匙所需信息外，还可储存金额、保险箱密码等其他信息，因此客人凭一张卡，既可开锁，也可开房间内保险箱、付费，可方便地实现一卡多用，节省后期资源及人力。

2. 卡片类型2.1开门卡具备开门功能。

2.1应急卡：可在应急状态下开启系统内所有门锁，即使门锁反锁时也能开启。

由应急卡开启门锁时，门锁一直保持开启状态，直至插入任何其它合法开门卡为止。

应急卡由保安部或消防主管部门保管。

2.2总控卡：可以开启系统内所有门锁，总控卡由酒店总经理持有。

2.3楼栋卡：可以开启某栋楼的所有门锁，受时间限制，当门锁反锁时不能开启，楼栋卡一般由楼栋经理或其他相应人员保管使用。

2.4楼层卡：可以开启某个楼层的所有门锁，当门锁反锁时不能开启，楼层卡一般由楼层服务员或其他相应人员保管使用。

2.5通道卡：用于设置门锁的通道功能，一般用于会议室或部分公共区域。

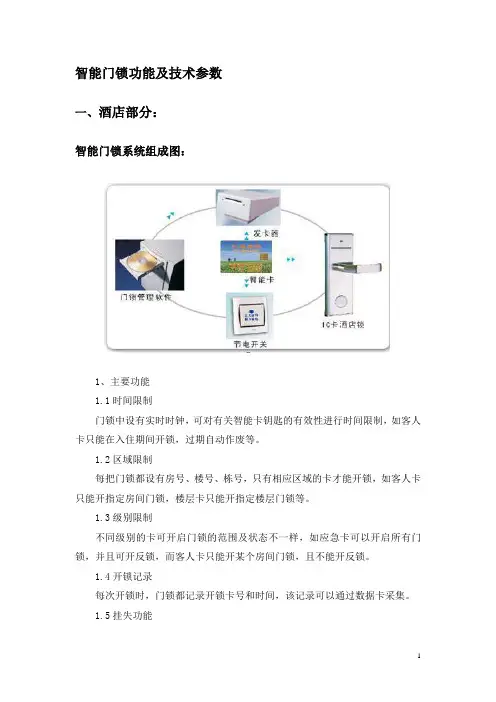

智能门锁功能及技术参数一、酒店部分：智能门锁系统组成图：1、主要功能1.1时间限制门锁中设有实时时钟，可对有关智能卡钥匙的有效性进行时间限制，如客人卡只能在入住期间开锁，过期自动作废等。

1.2区域限制每把门锁都设有房号、楼号、栋号，只有相应区域的卡才能开锁，如客人卡只能开指定房间门锁，楼层卡只能开指定楼层门锁等。

1.3级别限制不同级别的卡可开启门锁的范围及状态不一样，如应急卡可以开启所有门锁，并且可开反锁，而客人卡只能开某个房间门锁，且不能开反锁。

1.4开锁记录每次开锁时，门锁都记录开锁卡号和时间，该记录可以通过数据卡采集。

1.5挂失功能当出现钥匙卡丢失时，重新发一张新客人卡即可将丢失卡作废。

新卡终止旧卡功能，当客人未退还匙卡就提前退房，可通过门锁系统发行具有终止旧卡功能的新匙卡，持新匙卡开启门锁后，原来被客人带走的匙卡则自动失效。

1.6应急功能当出现紧急状态时，可制作应急卡将门锁置于常开状态，以便于人员和财物的疏散。

1.7封闭门锁功能根据需要，可封闭某个房间，使该房间所有钥匙卡失效（应急卡除外）。

针对某些需要限制的客房（如欠交房租），可以通过封闭卡对房间进行锁定，则相应的钥匙卡不能开锁。

（可以通过解除封闭来取消限制）。

1.8设置公共门功能根据需要，可设置楼层公共门（允许本楼层所有有效开门卡开启）和楼栋公共门（允许本楼栋所有有效开门卡开启）。

公共通道门、电梯控制功能：针对酒店的公共通道门和电梯，可以配合门禁控制器、电梯控制器（也可以直接使用门锁），将其设置为相应区域的客人卡可以开启或使用，提高安全性。

1.9可扩充功能智能卡容量大，除了可以存放门锁钥匙所需信息外，还可储存金额、保险箱密码等其他信息，因此客人凭一张卡，既可开锁，也可开房间内保险箱、付费，可方便地实现一卡多用，节省后期资源及人力。

2、卡片类型2.1开门卡具备开门功能。

2.1应急卡：可在应急状态下开启系统内所有门锁，即使门锁反锁时也能开启。

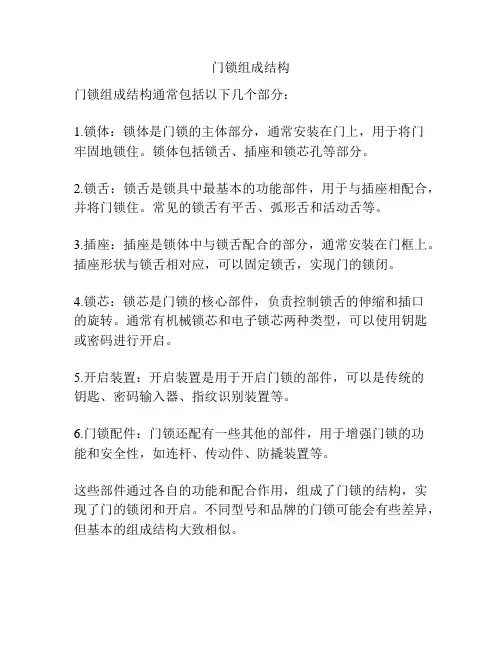

门锁组成结构
门锁组成结构通常包括以下几个部分：
1.锁体：锁体是门锁的主体部分，通常安装在门上，用于将门
牢固地锁住。

锁体包括锁舌、插座和锁芯孔等部分。

2.锁舌：锁舌是锁具中最基本的功能部件，用于与插座相配合，并将门锁住。

常见的锁舌有平舌、弧形舌和活动舌等。

3.插座：插座是锁体中与锁舌配合的部分，通常安装在门框上。

插座形状与锁舌相对应，可以固定锁舌，实现门的锁闭。

4.锁芯：锁芯是门锁的核心部件，负责控制锁舌的伸缩和插口
的旋转。

通常有机械锁芯和电子锁芯两种类型，可以使用钥匙或密码进行开启。

5.开启装置：开启装置是用于开启门锁的部件，可以是传统的
钥匙、密码输入器、指纹识别装置等。

6.门锁配件：门锁还配有一些其他的部件，用于增强门锁的功
能和安全性，如连杆、传动件、防撬装置等。

这些部件通过各自的功能和配合作用，组成了门锁的结构，实现了门的锁闭和开启。

不同型号和品牌的门锁可能会有些差异，但基本的组成结构大致相似。

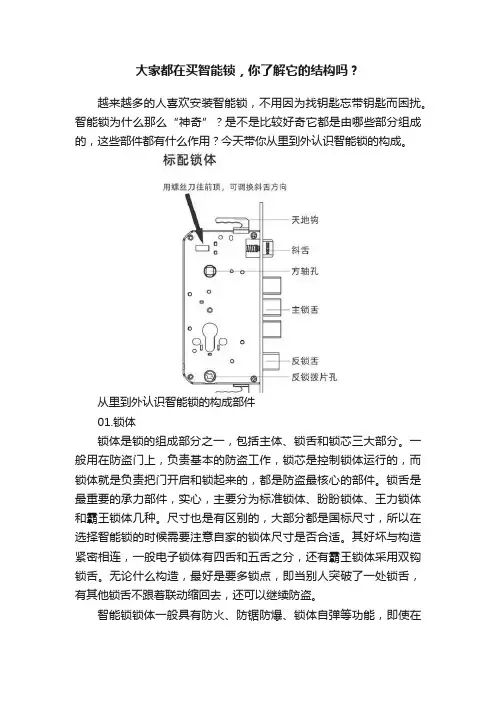

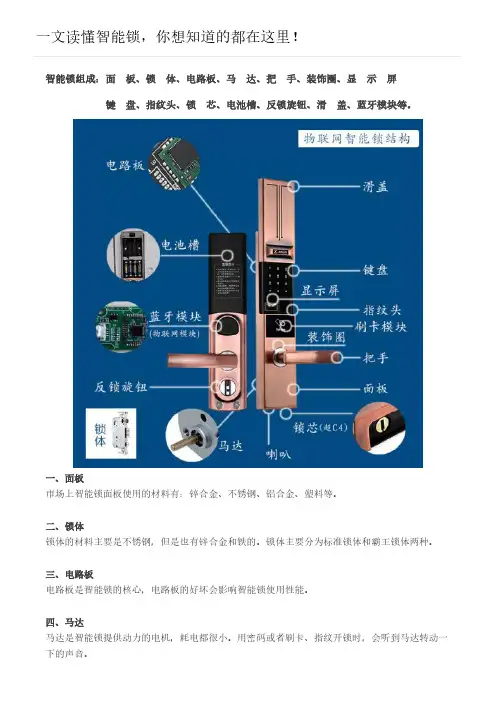

大家都在买智能锁，你了解它的结构吗？越来越多的人喜欢安装智能锁，不用因为找钥匙忘带钥匙而困扰。

智能锁为什么那么“神奇”？是不是比较好奇它都是由哪些部分组成的，这些部件都有什么作用？今天带你从里到外认识智能锁的构成。

从里到外认识智能锁的构成部件01.锁体锁体是锁的组成部分之一，包括主体、锁舌和锁芯三大部分。

一般用在防盗门上，负责基本的防盗工作，锁芯是控制锁体运行的，而锁体就是负责把门开启和锁起来的，都是防盗最核心的部件。

锁舌是最重要的承力部件，实心，主要分为标准锁体、盼盼锁体、王力锁体和霸王锁体几种。

尺寸也是有区别的，大部分都是国标尺寸，所以在选择智能锁的时候需要注意自家的锁体尺寸是否合适。

其好坏与构造紧密相连，一般电子锁体有四舌和五舌之分，还有霸王锁体采用双钩锁舌。

无论什么构造，最好是要多锁点，即当别人突破了一处锁舌，有其他锁舌不跟着联动缩回去，还可以继续防盗。

智能锁锁体一般具有防火、防锯防爆、锁体自弹等功能，即使在对应的异常情况下，功能也可正常使用。

当然，功能越多越好，但前提是一定要保证锁体的稳定性。

智能锁锁体主体部分的材质主要有锌合金和不锈钢两种。

锌合金抗磨性和抗撞击能力远不如不锈钢，易变形，所以锁体与锁舌一般以不锈钢材质最佳，而锁芯是锁体的核心部位，一般采用纯铜材质，不同级别的锁芯安全级别是不一样的，使用超B级锁芯,也就是我们常说的C级锁芯的智能锁，高等级安全标准，在防盗方面更有保障。

02.电路板电路板是智能锁的核心，电路板的好坏会影响智能锁的使用性能。

以前的小黑盒事件，就是部分厂家在电路板设计上质量不过关，缺少稳压模块，核心程序对系统重启功能不做防护；也不具备电流过载短路保护功能，遇到强电冲击，瞬间就失效了。

但是目前市面上的智能锁品牌大部分还是值得信任的，小黑盒的情况基本不存在，这点之前内容也有分享过。

从里到外认识智能锁的构成03.马达智能锁的运作肯定少不了马达，马达是智能锁提供动力的电机，耗电都很小。

智能锁的结构基本解析锁体作为智能锁的重要组成部分，对锁具的安全性、易用性和使用寿命等方面起着举足轻重的作用。

因此，作为智能锁的经销商，必须充分了解锁体的基本结构和功能。

市场上常用的智能锁体种类很多，然而万变不离其宗。

无论锁体多么复杂，一些最基本的结构和配件都是离不开的。

接下来让大家了解下锁体的基本结构和功能。

导向片导片是一块铁或不锈钢，固定在锁舌的伸缩位置，上面分布有锁舌孔和固定螺丝孔，是安装智能锁不可缺少的配件。

导向片能起到防止门框磨损以及固定作用，所有锁体均标配导向片，用户在安装智能锁时，提供门的尺寸，厂家会根据数据选择合适的导向片，一般导向片常见尺寸有24*240、30*240等，比较特殊的一种是霸王导向片，尺寸为40*388，当然也有一些其他规格的导向片。

锁舌锁体中的锁舌种类很多，有斜舌、方舌、圆柱舌、钩舌、单舌、方舌等，但功能都是一样的，那就是将门与门框连接，起到封闭的作用。

这里主要讲下斜舌和方舌。

斜舌一侧为平面，另一侧为斜面。

可通过斜面判断门的开启方向。

还有一种交叉锁舌，与斜舌相比，交叉锁舌还有触发的作用。

斜舌和方舌都有弹簧件。

斜舌会在挤压的外力作用下会缩回，相比之下，方舌不会因卡片或挤压等外力而缩回，因此安全系数更大。

方杆方杆又称方棒、方条，可联动锁体进行开锁、反锁等操作。

基本上每个锁体都会有一个方杆孔。

锁体方杆孔有的前后连通，有的不连通。

前后互通锁体无需调整开锁方向，只需一个方杆即可开锁。

方杆孔前后不通的锁体，屋外的那一面方杆是带不动锁体开启的，只有屋内的可以。

另外，锁体上还会有反锁方杆孔，可以进行反锁操作。

所以，在安装智能锁时，建议在安装前先检查锁体的结构。

锁体内部上图中红色标记为锁体的传动连接点。

顾名思义，主要起到连接和锁体传递的作用。

01、反锁钮：主要用来进行反锁，对反锁锁舌进行限位。

02、离合：离合转子套在方杆孔上，可以控制斜舌和方舌的伸缩，是比较重要的动力传递结构。

03、天地钩：从锁体两侧突出的两组锁舌称为天地钩，其设计主要起“防撬”作用。

Instrucciones de instalación JH60/JH62Notice d’installation Installation InstructionsP515-6392Choose Deadbolt Backset Escoja la entrada del pasadorChoisir le broche du pêne dormant2Install Handleset Instale el conjunto de la manijaInstaller la poignéeChoose Faceplate to Match DoorEscoja la placa delantera para emparejar la puerta Choisir la têtière pour égaler la porteInstall Latch and Deadbolt Instale el pestillo y el cerrojo de pasadorInstaller le verrou et le pêne dormantuo r r OR OU534OR O OU1k c o L l l a t s n I e v e l r e l l a t s n I a r u d a r r e c a l e l a t s n I896710Install Outside CylinderInstale el cilindro exteriorInstaller le cylindre extérieur Install Thumbturn (Single Cylinder Functions) Instale la mariposa (Functiones de solo cilindro) Installer le tourniquet (Fonctions d'cylindre seul)STOP Align Holes with Notches Before InstallingALTO Aline los agujeros con las muescas antes de instalerARRÊT Aligner les trous avec les encoches avant l'installationInstall Handleset Screw Instale el tornillodel conjuntode la manijaInstaller levis de poignée Install Inside Cylinder (Double Cylinder Functions) Install el cilindro interior (Fonciones de doble cilindro) Installer le cylindre intérieur (Fonctions de double cylindre) Install Strikes onto Door JambInstale las placas hembras en la jamba de la puertaInstaller las gâches sur le montant de la porteOR O OU3© Allegion 2014Printed in ChinaP515-639 Rev. 08/14-dCustomer Service Servicio al cliente Service à la clientèle1-877-671-7011/usMark DoorMarque la puerta Marquer la porteBDrill HolesTaladre los agujeros Forer les trousCMortise for StrikeMortaje para la placa hembra Mortaiser pour la gâche1⁄₈"41m m F o r 1T h ic D o o P a ra p u e ta d e 45 m m d e e p e o P ou r ép a is e ur d e p o te d e 44 m m F o 1T h ic D o o P a ra p u e ta d e 35 m m d e e p e o P ou r ép a is e u r d e p o te d e 35 m m H o le A g u je o T o u 1" (25 mm ⁄₈"3 mm 1⁄₈"41 m m H o le A g u je o T o u 1"(25 m m ⁄₈"3 m m O RO O UF o U s e W it h P a a u s a s e c o n Àu ti s e a v e c ER E H T U C C R E P U O C U Q A R A T R O C ©2014Sh lag e L oC o m p a n P ri n te d n C o u n P 515-639 R e . 08141O R O O U 2⁄₈"54 m m H ole A g u je o T o u2⁄₄" (70 m m T o D o o E d g e a lb o d e d e l a p u e a d u b o d d e la p o e 2⁄₈" (60 m m To D oo E dg ea lb o d e d e l a p u e a d u b o d d e l a p o eO R OO U 2⁄₈"54 m m H ole A g u je oT o u2⁄₄" (70 m m T o D o o E d g e a l b od e d e l a p u e a d u b o d d e la p o e 2⁄₈" (60 m m T o D oo E dg ea lb o d e d e l a p u e a d u b o d d e l a p o e5⁄₂"140 mm D o or E d g e B o rde d e a p u e taB o rd d e a p o te 2 (70 m m o r o o u 2 (60 m m 1" (25 mm)Hole Agujero Trou,1¹⁄₄" (32 mm)DeepProfundidad Profondeur ¹⁄₄" (6 mm)1" (25 mm)Hole Agujero Trou,³⁄₈" (10 mm)DeepProfundidad Profondeur4"(102 mm)or/ou 5¹⁄₂"(140 mm)¹⁄₄" (6 mm)C LC LMatch to Latch and Bolt CenterlineEmpareje al línea de centro del pasador Égaler à la ligne centrale du pêne dormantDPrepare Door JambPrepare la jamba de la puerta Préparer le montant de la porteDoor PreparationPréparation de la portePreparación de la puerta ¹⁄₈" (3 mm)Pilot Holes Agujeros de guíaTrous pilotesA。

电子门锁这种电子门锁实际上是一种短距离红外线遥控的继电器驱动器．它可用来控制大门马达。

或使用小型遥控器的电磁门锁。

电子门锁门锁电路由红外线发射器和带继电器驱动电路的接收器两部分组成。

图1是小型发射器电路，它用6V电池供电。

图中使用的是两块CR2032锂纽扣电池。

S1是触发开关，R1是和稳压二极管．Z D1构成传统的并联稳压电路．R3限制指示灯LED1的工作电流。

IC1是四与非门施密特触发器芯片74HC132。

这里只使用了其中两个门触发器。

第一个门触发器(①、②脚入,③脚出）是1OkHz振荡器,振荡频率由定时元件R2和c4决定。

第二个门触发器(④、⑤脚入，⑥脚出)用作缓冲器。

T1是红外线发射二极管LED1的驱动放大级．R5限制流经LED1的电流。

LED1可采用任何一种通用的红外线发射二极管。

电路制作完成后，可将它放人钥匙圈型的塑料盒内.电子门锁图2是带继电器驱动电路的接收器电路。

它用6V稳定直流电压供电，可采用6V、500mA的交流适配器来取代。

在收到红外线信号时，光电晶体管T2以1OkHz频率断续导通．在R6两端产生相应的10kHz频率的脉冲列.此脉冲列信号经C5送至锁相环芯片LM567(IC2）的输入脚③，若此输入信号的频率和幅度均在锁相环电路的捕捉范围内，则IC2的输出脚⑧就变低电位,触发由LM555构成的单稳电路(IC3)，继电器RL1吸合,吸合时间为1～5秒，这由VR2进行设定。

继电器吸合后通过其触点允许门马达或电磁门锁进行正常切换动作。

电路装好后的初步调试过程如下:合上红外线接收器电路的开关S2。

并激活发射器。

然后慢慢改变预置电位计VR1。

直至继电器R L1吸合，VR1的这一位置可用密封剂（比如蜡)固定。

然后将门马达或电磁门锁连接至继电器触点。

电路有效工作范围为10cm。
