建筑识图》汇总题库(学生用)

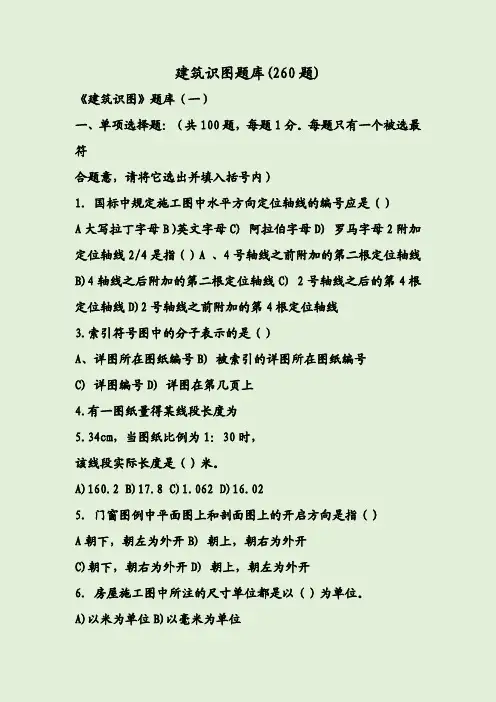

建筑识图题库(260题)《建筑识图》题库（一）一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C)阿拉伯字母D)罗马字母2附加定位轴线2/4是指（）A、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C)2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线3.索引符号图中的分子表示的是（）A、详图所在图纸编号B)被索引的详图所在图纸编号C)详图编号D)详图在第几页上4.有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2B)17.8C)1.062D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B)朝上，朝右为外开C)朝下，朝右为外开D)朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C)除标高及总平面图上以米为单位外，其余一律以毫米为单位D)除标高以米为单位外，其余一律以毫米为单位7.图标中规定定位轴线的编号圆圈一般用（）A)8mm B)10mm C)6mm D)14mm8.总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B)夏季所剖主导风风向C)一年所剖主导风风向D)春季所剖主导风风向9.建施中剖面图的剖切符号应标注在（）A)底层平面图中B)二层平面图中C)顶层平面图中D)中间层平面图中10.楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B)都以室外地坪为起点C)都以该层楼地面为起点D)都以该层休息平台为起点11.楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B)该层至上一层共有的步级数C)该层至顶层的步级数D)该层至休息平台的步级数12.与建筑物长度方向一致的墙，叫（）A)纵墙B)横墙C)山墙D)内墙13.施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B)建筑物室外地坪C)该建筑物室内首层地面D)建筑物室外平台14.计算室内使用面积的依据是（）A)轴线到轴线间尺寸B)墙外皮到墙外皮C)墙内皮到墙内皮D)开间乘以进深15.建筑物的层高是指（）A)相邻上下两层楼面间高差B)相邻两层楼面高差减去楼板厚C)室内地坪减去室外地坪高差D)室外地坪到屋顶的高度16.定位轴线的位置是指（）A)墙的中心线B)墙的对称中心线C)不一定在墙的中心线上D)墙的偏心线17.有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700B) 1.900C) 3.500D)0.80018.结施中常用的构件代号DL是表示（）A)地梁B)吊车梁C)大梁D)吊梁19.楼梯的踏步数与踏面数的关系是（）A)踏步数=踏面数B)踏步数-1=踏面数C)踏步数+1=踏面数D)踏步数+2=踏面数20.房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B)纵向定位轴线间尺寸C)水平方向定位轴线间尺寸D)房间宽度方向间尺寸21.墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300B)400C)120D)1.5m22.楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B)步级数C)踏面数D)踏面宽23.建筑平面图的形成是（）A)水平剖面图B)水平正投影图C)垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指()A)施工坐标B)建筑坐标C)测量坐标D)投影坐标25.建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B)二层C)三层D)四层26.施工图中总平面图常用的比例为（）A)1：100B)1：200C)1：500D)1：5027.若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A-E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B)东立面图C)南立面图D)北立面图28.施工图中的比例表示是指（）A)图线：线型B)实物：图形C)图形：D)图形：线型29.楼梯详图的图纸包括（）A)平、剖面图、详图B)平、剖面图C)平、立面图、详图D)详图30.钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B)钢筋的中心至构件表面C)钢筋的外皮至构件表面D)钢筋的内皮至构件内皮31.基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B)室外地坪到基础底部C)室外地坪到垫层底面D)±0.000到垫层表面32.结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B)钢筋的外皮至外皮C)钢筋的内皮至内皮D)钢筋的外皮至内皮33.在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B)向下或向右C)向上或向左D)向上或向右34.在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B)中-中C)外皮尺寸D)构件尺寸35.有一梁长为3840mm,保护层25mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18B)19C)20D)2136.有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b”表示（）A)板的代号B)钢筋级别代号C)冷拔低碳钢丝D)冷拉低碳钢丝37.有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B)3923mm C)3965mm D)3840mm38.钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15B)20C)25D)1039.在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B)板高C)板跨D)荷载等级40.局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B)引出线一C)两侧都可以D)粗短线一侧41.墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500B)600C)150D)1.5m42.若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020B)7.180C) 3.580D)3.60043.图中符号“-4×40”中的“-”是指（）A)负号B)扁钢、钢板代号C)减号D)数量44.钢筋在构件中按其作用不同可分为（）种类A)4种B)5种C)6种D)3种45.在结构平面布置图中KB30—092表示板宽为（）A)90mm B)900mm C)9m D)900cm46.在建筑立面图中，应用的线型宽度共有（）种A)二种B)三种C)四种D)五种47.预应力钢筋混凝土是指（）A)对钢筋预加压力B)对混凝土预加压力C)对混凝土预加拉力D)对构件预加拉力48.建筑平面图的常用比例为（）A)1：500B)1：20C)1：1000D)1：10049.在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B)由局部到总体C)由详图到总图D)有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B)细实线C)点划线D)波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

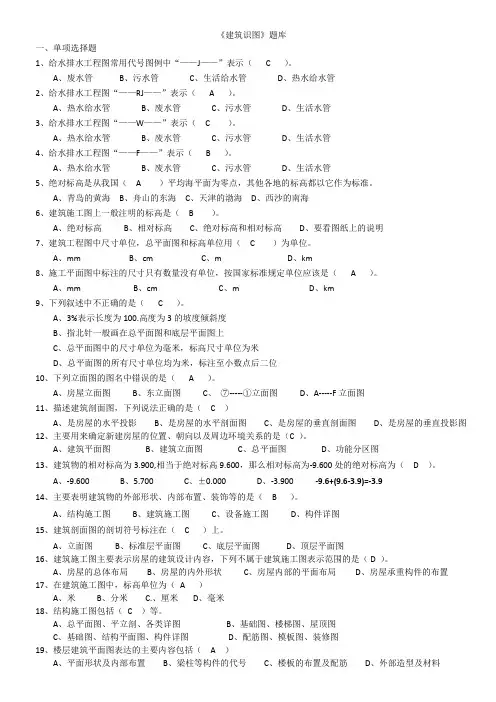

《建筑识图》题库一、单项选择题1、给水排水工程图常用代号图例中“——J——”表示（ C ）。

A、废水管B、污水管C、生活给水管D、热水给水管2、给水排水工程图“——RJ——”表示（ A ）。

A、热水给水管B、废水管C、污水管D、生活水管3、给水排水工程图“——W——”表示（ C ）。

A、热水给水管B、废水管C、污水管D、生活水管4、给水排水工程图“——F——”表示（ B ）。

A、热水给水管B、废水管C、污水管D、生活水管5、绝对标高是从我国（ A ）平均海平面为零点，其他各地的标高都以它作为标准。

A、青岛的黄海B、舟山的东海C、天津的渤海D、西沙的南海6、建筑施工图上一般注明的标高是（ B ）。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明7、建筑工程图中尺寸单位，总平面图和标高单位用（ C ）为单位。

A、mmB、cmC、mD、km8、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（ A ）。

A、mmB、cmC、mD、km9、下列叙述中不正确的是（ C ）。

A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位10、下列立面图的图名中错误的是（ A ）。

A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图11、描述建筑剖面图，下列说法正确的是（ C ）A、是房屋的水平投影B、是房屋的水平剖面图C、是房屋的垂直剖面图D、是房屋的垂直投影图12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C ）。

A、建筑平面图B、建筑立面图C、总平面图D、功能分区图13、建筑物的相对标高为3.900,相当于绝对标高9.600，那么相对标高为-9.600处的绝对标高为（ D ）。

A、-9.600B、5.700C、±0.000D、-3.900 -9.6+(9.6-3.9)=-3.914、主要表明建筑物的外部形状、内部布置、装饰等的是（ B ）。

建筑识图复习题及答案建筑识图是工程技术人员必须掌握的基本技能之一，它涉及到对建筑图纸的阅读、理解和应用。

以下是一些建筑识图的复习题及答案，供参考。

一、选择题1. 建筑图纸中，通常使用哪些符号来表示墙体？- A. 直线- B. 虚线- C. 点划线- D. 波浪线答案：A2. 在建筑图纸上，以下哪个符号表示门？- A. 圆形- B. 矩形- C. 箭头- D. 斜线答案：B3. 建筑平面图中，哪个字母通常用来表示窗户？- A. W- B. D- C. C- D. M答案：A4. 建筑图纸中的尺寸标注，通常包括哪些内容？- A. 长度和宽度- B. 高度和深度- C. 长度、宽度和高度- D. 长度、宽度、高度和深度答案：D5. 在建筑图纸上，以下哪个符号表示楼梯？- A. 斜线- B. 折线- C. 螺旋线- D. 波浪线答案：B二、判断题1. 建筑图纸中的平面图是建筑物的水平剖面图。

（错误）2. 建筑图纸中的立面图是建筑物的垂直剖面图。

（错误）3. 建筑图纸中的剖面图是建筑物的垂直剖面图。

（正确）4. 建筑图纸中的详图是用来展示建筑物细节部分的图。

（正确）5. 建筑图纸中的索引图是用来表示建筑物整体布局的图。

（错误）三、简答题1. 简述建筑平面图的作用。

答案：建筑平面图是展示建筑物水平方向布局的图纸，它详细展示了建筑物的平面布局，包括房间的分布、墙体的位置、门窗的设置等，是建筑设计和施工的重要参考。

2. 描述建筑立面图的特点。

答案：建筑立面图是展示建筑物垂直方向的图纸，它通常展示建筑物的正面、侧面或背面，包括建筑物的高度、窗户和门的位置、屋顶的形态等，有助于理解建筑物的外观和结构。

3. 解释建筑剖面图的作用。

答案：建筑剖面图是通过对建筑物进行假想的垂直切割，展示其内部结构和构造的图纸。

它有助于了解建筑物的内部构造、材料和空间关系，对于施工和结构设计至关重要。

四、应用题1. 假设你是一名建筑师，需要根据以下信息绘制一个简单的住宅平面图：- 住宅面积：100平方米- 房间数量：3个卧室，1个客厅，1个厨房，1个卫生间- 其他要求：至少有一个阳台答案：根据上述信息，可以绘制一个包含三个卧室、一个客厅、一个厨房和一个卫生间的住宅平面图。

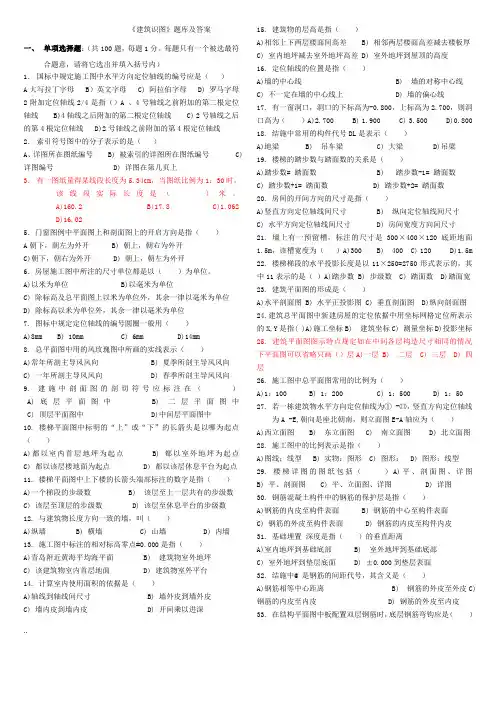

建筑识图题库及答案《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A 大写拉丁字母B ）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A 、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm ，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2 B)17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A 朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向 9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙 B) 横墙 C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线 B)墙的对称中心线C) 不一定在墙的中心线上 D)墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为 2.700，则洞口高为（）A)2.700B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁 B) 吊车梁 C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m ，该槽宽度为（）A)300 B) 400 C) 120D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽 23. 建筑平面图的形成是（）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y 是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标 25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层 B) 二层 C) 三层 D) 四层 26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A 轴应为（） A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图 B) 平、剖面图C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离 A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（）A)钢筋相等中心距离 B)钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm ，，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb 4”, 其中的“b ”表示（）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝37. 有一梁长3840mm ，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一 C) 两侧都可以 D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m ，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（） A)-0.020B) 7.180 C) 3.580D)3.60043. 图中符号“-4×40”中的“-”是指（） A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（） A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

《建筑构造与识图》习题库及答案《建筑构造与识图》习题库及答案建筑识图部分：一、单选题：（每题1分）1、表示为（B ）。

A.A号轴线之后的第三根附加轴线B.A号轴线之前的第三根附加轴线C.0A号轴线之后的第三根附加轴线D.0A号轴线之前的第三根附加轴线2、定位轴线应用（ D ）绘制。

A．中粗实线 B．细实线 C．虚线 D．细点划线3、定位轴线的端部圆圈直径为（A）A.10mmB.14mmC. 24mmD.没有要求4、定位轴线的端部圆圈线型为（C）A.粗实线B.中实线C.细实线D.细虚线5、横向定位轴线是从图纸的左下角开始用（A）表示。

A.从左往右用①-⑩等表示B.从上往下用A-G等表示C.从右往左用①-⑩等表示D.从下往上用A-G等表示6、在建筑平面图中，纵向定位轴线用拉丁字母并按（D）顺序编号A、从左向右B、从右向左C、从上向下D、从下向上7、对于（A），一般用分轴线表达其位置。

A.隔墙B.柱子C.大梁D.屋架8、房间的（A）是指平面图中相邻两道横向定位轴线之间的距离。

A．开间 B．进深 C．层高 D．总尺寸9、、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（C）是不得用于轴线编号的。

A、H、K、ZB、I、O、QC、I、O、ZD、E、G、K10、指北针的圆圈直径宜为（C）。

A. 14mmB.18mmC.24mmD.30mm11、详图符号应以粗实线画出，直径为（B）mm。

A．12 B.14 C.16 D.1812、建筑物及其构配件在装修、抹灰以后表面的相对标高称为（ A ）。

A.建筑标高B.结构标高C.相对标高D.绝对标高13、总平面图中室外地面整平标高标注的是（D）。

A.建筑标高B.结构标高C.相对标高D.绝对标高14、相对标高的零点正确的注写方式为（A ）。

A. ±0.000B. -0.000C. +0.000D.无特殊要求15、相对标高是以建筑的（）高度为零点参照点。

A、基础顶面B、基础底面C、室外地面D、室内首层地面16、建筑剖面图及其详图中注写的标高为（ A ）。

..《建筑识图》题库及答案 一、 单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1． 国标中规定施工图中水平方向定位轴线的编号应是（ ） A 大写拉丁字母 B ）英文字母 C) 阿拉伯字母 D) 罗马字母 2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线 2． 索引符号图中的分子表示的是（ ）A 、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3． 有一图纸量得某线段长度为5.34cm ，当图纸比例为1：30时，该线段实际长度是（ ）米。

A)160.2 B)17.8 C)1.062D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（ ）A 朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（ ）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（ ）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（ ）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ ）A)底层平面图中 B) 二层平面图中C) 顶层平面图中 D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ ）A)都以室内首层地坪为起点 B) 都以室外地坪为起点C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ ）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ ）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ ）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（ ）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（ ）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚 C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度 16. 定位轴线的位置是指（ ）A)墙的中心线 B) 墙的对称中心线 C) 不一定在墙的中心线上 D) 墙的偏心线 17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（ ）A)2.700 B) 1.900 C) 3.500 D)0.800 18. 结施中常用的构件代号DL 是表示（ ）A)地梁 B) 吊车梁 C) 大梁 D)吊梁 19. 楼梯的踏步数与踏面数的关系是（ ）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（ ）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m ，该槽宽度为（ ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（ ）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（ ）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y 是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（ ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A 轴应为（ ）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（ ）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（ ）A)平、剖面图、详图B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ ）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置 深度是指（ ）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（ ）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C)钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ ）..A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右 34. 在钢筋详图中，计算钢筋的设计长度是指（ ） A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸 35. 有一梁长为3840mm,保护层25 mm ，它的箍筋用Φ6@200表示， 该梁的箍筋根数为（ ）A)18 B) 19 C) 20 D) 21 36. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b ”表示（ ）A)板的代号 B) 钢筋级别代号C) 冷拔低碳钢丝 D) 冷拉低碳钢丝 37. 有一梁长3840mm ，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（ ）A)3790mm B) 3923mm C) 3965mm D) 3840mm 38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ ）A)15 B) 20 C) 25 D) 10 39. 在结构平面图中6YKB336—2中“33”表示的是（ ） A)板宽 B) 板高 C) 板跨 D) 荷载等级 40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧 B) 引出线一 C) 两侧都可以 D) 粗短线一侧 41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m ，该槽高度为（ ）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（ ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ ）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量 44. 钢筋在构件中按其作用不同可分为（ ）种类A)4种 B) 5种 C) 6种 D) 3种 45. 在结构平面布置图中KB30—092表示板宽为（ ） A)90mm B) 900mm C) 9m D) 900cm 46. 在建筑立面图中，应用的线型宽度共有（ ）种 A)二种 B) 三种 C) 四种 D) 五种 47. 预应力钢筋混凝土是指（ ）A)对钢筋预加压力 B) 对混凝土预加压力 C) 对混凝土预加拉力 D) 对构件预加拉力 48. 建筑平面图的常用比例为（ ）A)1：500 B) 1：20 C) 1：1000 D) 1：100 49. 在建筑识图中一般应遵守的识图原则是（ ） A)由总体到局部 B) 由局部到总体 C) 由详图到总图 D) 有设备到建筑 50.图纸上尺寸线应采用（ ）A)粗实线 B) 细实线 C) 点划线 D) 波浪线 51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（ ）种。

《建筑识图与构造》考试复习题库（汇总版）一、单选题基本信息：[矩阵文本题] *1.屋顶的坡度形成中材料找坡是指()来形成。

[单选题] *A、利用预制板的搁置B、选用轻质材料找坡(正确答案)C、利用由毡的厚度D、利用结构层2.民用建筑包括居住建筑和公共建筑，其中()属于居住建筑。

[单选题] *A、托儿所B、宾馆C、公寓(正确答案)D、疗养院3.建筑平面图的外部尺寸俗称外三道，其中最外一道尺寸标注的是()。

[单选题] *A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽(正确答案)D、房屋外墙的墙段及门窗洞口尺寸4.观察下面的图样，下面的图样采用()投影法绘制的。

[单选题] *A、中心投影B、正投影(正确答案)C、斜投影D、轴测投影5.“12墙”厚度的标志尺寸为()。

[单选题] *A、120mm(正确答案)B、110mmC、125mmD、115mm6.引出线应以()绘制。

[单选题] *A、点画线B、中实线C、细实线(正确答案)D、粗实线7.楼板层通常由()组成。

[单选题] *A、面层、楼板、地坪B、面层、楼板、顶棚(正确答案)C、支撑、楼板、顶棚D、垫层、梁、楼板8.防止建筑物在外界因素影响下而产生变形和开裂使结构破坏的缝叫()。

[单选题] *A、分仓缝B、构造缝C、变形缝(正确答案)D、通缝9.垂直于H面，平行于V、W面的直线，称为()。

[单选题] *A、正垂线B、铅垂线(正确答案)C、侧垂线D、一般线10.垂直面的三面投影，有()投影为原图形的相似形。

[单选题] *A、1个B、2个(正确答案)C、3个D、0个11.楼梯梯段净高最小值为()。

[单选题] *A、1.8mB、2.0mC、2.2m(正确答案)D、2.5m12.垂直于V面，倾斜于H、W面的平面，称为() [单选题] *A、正垂面(正确答案)B、铅垂面C、侧垂面D、一般位置平面13.地基软弱的多层砌体结构，当上部荷载较大且不均匀时，一般采用()。

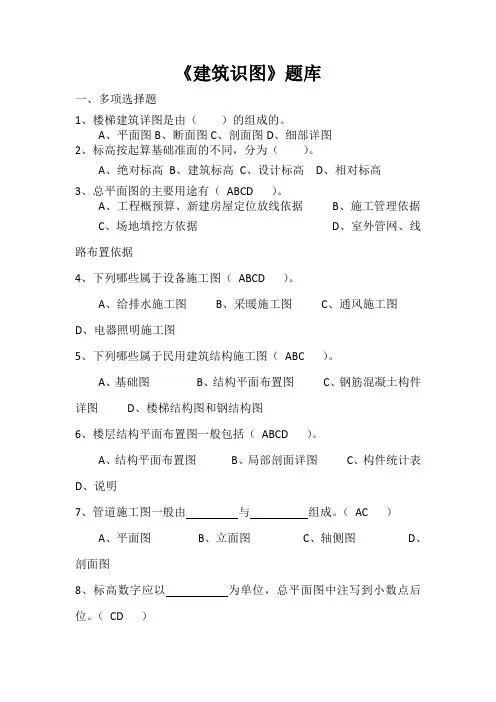

《建筑识图》题库一、多项选择题1、楼梯建筑详图是由（）的组成的。

A、平面图B、断面图C、剖面图D、细部详图2、标高按起算基础准面的不同，分为（）。

A、绝对标高B、建筑标高C、设计标高D、相对标高3、总平面图的主要用途有（ABCD ）。

A、工程概预算、新建房屋定位放线依据B、施工管理依据C、场地填挖方依据D、室外管网、线路布置依据4、下列哪些属于设备施工图（ABCD ）。

A、给排水施工图B、采暖施工图C、通风施工图D、电器照明施工图5、下列哪些属于民用建筑结构施工图（ABC ）。

A、基础图B、结构平面布置图C、钢筋混凝土构件详图D、楼梯结构图和钢结构图6、楼层结构平面布置图一般包括（ABCD ）。

A、结构平面布置图B、局部剖面详图C、构件统计表D、说明7、管道施工图一般由与组成。

（AC ）A、平面图B、立面图C、轴侧图D、剖面图8、标高数字应以为单位，总平面图中注写到小数点后位。

（CD ）A、毫米B、厘米C、米D、2E、39、基础图包括：（ABC ）A、基础平面图B、文字说明C、基础详图D、基础剖面图E、基础立面图10、建筑施工图中，尺寸的组成除了尺寸线外还有（ABC ）。

A、尺寸界线B、起止符号C、尺寸数字D、尺寸箭头E、尺寸单位11、一套房屋施工图，根据其内容和作用不同可分为（BCE ）。

A、总平面图B、建筑施工图C、设备施工图D、首页图E、结构施工图12、建筑平面图中，外部尺寸一般分三道分别是（ABC ）。

A、总尺寸B、细部尺寸C、轴间尺寸D、层高尺寸E、相对标高尺寸13、属于正投影图的基本特性是（BCD ）。

A、可见性B、显实性C、类似性D、积聚性E、不可见性14、正投影的三等关系是指（CDE ）。

A、尺寸相等B、图形相同C、高平齐D、宽相等E、长对正15、房屋施工图按专业分工不同，可分为（ACD ）A、建筑施工图B、配筋图C、结构施工图D、设备施工图E、模板图。

建筑制图及识图练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、展开剖面图B、全剖面图C、半剖面图D、局部剖面图正确答案：C2、坡度大与1/10且小于1/2的屋面、易雷击的部位是( ).A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：D3、避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、40平方毫米C、48平方毫米D、56平方毫米正确答案：C4、基本制图标准中规定图样及说明中的汉字宜采用( )或黑体。

A、隶书B、长仿宋体C、宋体D、楷体正确答案：B5、以下属于建筑施工图的是( )。

A、总平面图B、建筑立面图C、建筑剖面图D、构件详图正确答案：A6、有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、50mmC、5mmD、10mm正确答案：D7、给水排水工程图“——RJ——”表示( ).A、生活水管B、废水管C、热水给水管D、污水管正确答案：C8、在三投影面体系中X轴方向的尺寸反映物体的( )。

A、高度B、宽度C、不确定D、长度正确答案：D9、水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、内径dB、外径DX壁厚C、公称直径DND、以上都是正确答案：C10、房屋结构常用构件代号“WB”表示。

( )A、密肋板B、屋面板C、折板D、空心板正确答案：B11、不属于建筑平面图的是( )。

A、标准层平面图B、底层平面图C、基础平面图D、屋顶平面图正确答案：C12、剖切平面平行于V投影面时得到的剖面图称为(）。

A、斜立剖面图B、侧立剖面图C、正立剖面图D、俯视图正确答案：C13、房屋建筑的各种视图主要是采用( )绘制的。

A、正投影法B、标高投影法C、平行投影法D、斜投影法正确答案：A14、避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

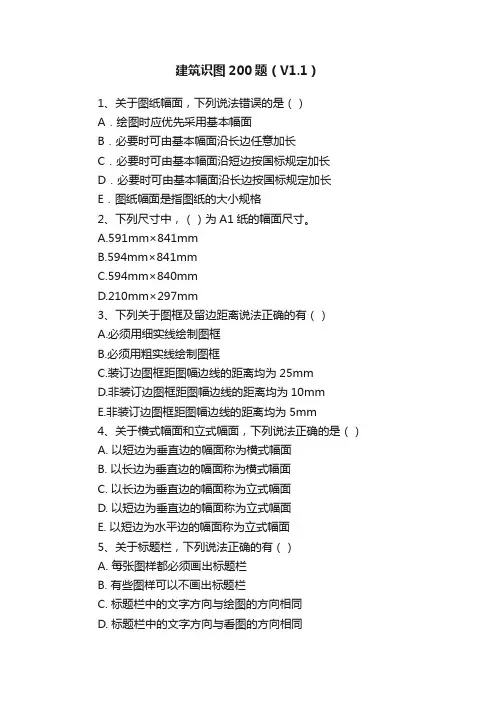

建筑识图200题（V1.1）1、关于图纸幅面，下列说法错误的是（）A．绘图时应优先采用基本幅面B．必要时可由基本幅面沿长边任意加长C．必要时可由基本幅面沿短边按国标规定加长D．必要时可由基本幅面沿长边按国标规定加长E．图纸幅面是指图纸的大小规格2、下列尺寸中，（）为A1纸的幅面尺寸。

A.591mm×841mmB.594mm×841mmC.594mm×840mmD.210mm×297mm3、下列关于图框及留边距离说法正确的有（）A.必须用细实线绘制图框B.必须用粗实线绘制图框C.装订边图框距图幅边线的距离均为25mmD.非装订边图框距图幅边线的距离均为10mmE.非装订边图框距图幅边线的距离均为5mm4、关于横式幅面和立式幅面，下列说法正确的是（）A. 以短边为垂直边的幅面称为横式幅面B. 以长边为垂直边的幅面称为横式幅面C. 以长边为垂直边的幅面称为立式幅面D. 以短边为垂直边的幅面称为立式幅面E. 以短边为水平边的幅面称为立式幅面5、关于标题栏，下列说法正确的有（）A. 每张图样都必须画出标题栏B. 有些图样可以不画出标题栏C. 标题栏中的文字方向与绘图的方向相同D. 标题栏中的文字方向与看图的方向相同E. 标题栏中的文字方向与绘图和看图的方向相反6、会签栏是指工程建设图纸上供各工种设计负责人签字用的一个表格，其主要内容有（）A.专业B.姓名C.设计单位D.图名E.时间7、下列关于图形比例说法正确的有：A、比例是指图中图形与其实物相应要素的线性尺寸之比B、比例是指实物与图中图形相应要素的线性尺寸之比C、1：50的图纸比例比1：100的图纸比例小D、1：50的图纸比例比1：100的图纸比例大E、一般情况下，一个图样应选用一个比例8、在A4立式幅面中，画一个宽为17米的墙面图样，则比例最好选：A、1：20B、1：50C、1：100D、1：5009、在工程图样中的比例是指图形与实物要素的（）。

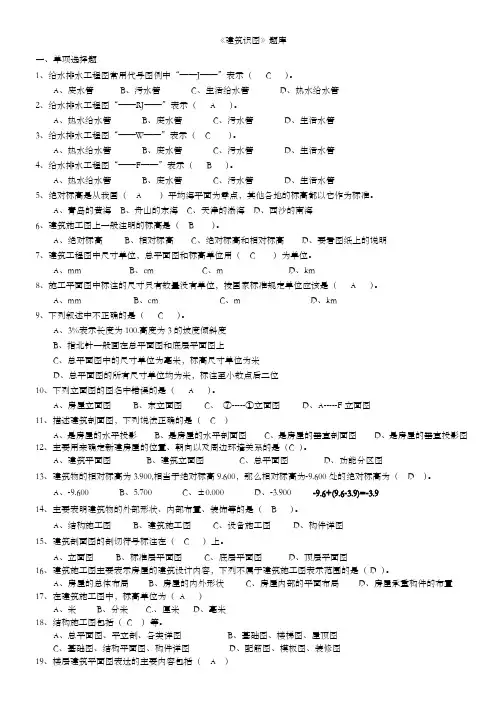

《建筑识图》题库一、单项选择题1、给水排水工程图常用代号图例中“——J——”表示（ C ）。

A、废水管B、污水管C、生活给水管D、热水给水管2、给水排水工程图“——RJ——”表示（ A ）。

A、热水给水管B、废水管C、污水管D、生活水管3、给水排水工程图“——W——”表示（ C ）。

A、热水给水管B、废水管C、污水管D、生活水管4、给水排水工程图“——F——”表示（ B ）。

A、热水给水管B、废水管C、污水管D、生活水管5、绝对标高是从我国（ A ）平均海平面为零点，其他各地的标高都以它作为标准。

A、青岛的黄海B、舟山的东海C、天津的渤海D、西沙的南海6、建筑施工图上一般注明的标高是（ B ）。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明7、建筑工程图中尺寸单位，总平面图和标高单位用（ C ）为单位。

A、mmB、cmC、mD、km8、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（ A ）。

A、mmB、cmC、mD、km9、下列叙述中不正确的是（ C ）。

A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位10、下列立面图的图名中错误的是（ A ）。

A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图11、描述建筑剖面图，下列说法正确的是（ C ）A、是房屋的水平投影B、是房屋的水平剖面图C、是房屋的垂直剖面图D、是房屋的垂直投影图12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C ）。

A、建筑平面图B、建筑立面图C、总平面图D、功能分区图13、建筑物的相对标高为3.900,相当于绝对标高9.600，那么相对标高为-9.600处的绝对标高为（ D ）。

A、-9.600B、5.700C、±0.000D、-3.900 -9.6+(9.6-3.9)=-3.914、主要表明建筑物的外部形状、内部布置、装饰等的是（ B ）。

建筑识图试题一、选择题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（ C ）A、低层B、多层C、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

（ C ）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。

A、8-10B、11-12C、5-7D、12-147、建筑施工图中索引符号的圆的直径为（ B ）。

A、8B、10C、12D、148、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50，用的是1:100比例,其实际长度是( B ).A、5mB、50mC、500mD、5000m11、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。

A、B、C、mD、12、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A )。

A、B、C、mD、13. 下列投影图中正确的1-1剖面图是( D )。

14、下列立面图的图名中错误的是（ A ）A、房屋立面图B、东立面图C、⑦①立面图D、西立面图15. 关于标高，下列（ C ）的说法是错误的。

A. 负标高应注“－”B. 正标高应注“＋”C. 正标高不注“＋”D. 零标高应注“±”16. 立面图不能按（ C ）方式命名。

A．朝向B.轴线C.色彩D．主出入口17. “φ8@200”没能表达出这种钢筋的（ A ）。

A. 弯钩形状B. 级别C. 直径D. 间距18. 详图索引符号为圆圈内的3表示( C )。

建筑识图复习题建筑识图是建筑专业学生和从业人员必须掌握的基本技能之一，它涉及到对建筑图纸的理解和应用。

以下是一些建筑识图的复习题，可以帮助你巩固和检验自己的学习成果。

一、选择题1. 建筑图纸中，通常用哪种符号表示墙体？A. 直线B. 虚线C. 点划线D. 波浪线2. 以下哪个不是建筑图纸中常见的比例尺？A. 1:50B. 1:100C. 1:200D. 1:10003. 在建筑平面图中，以下哪个符号通常用来表示门？A. 圆形B. 矩形C. 箭头D. 十字形二、填空题4. 建筑图纸中的________是用来表示建筑物内部结构的平面图。

5. 建筑立面图是用来展示建筑物________面的视图。

6. 建筑剖面图通常用来展示建筑物_________。

三、简答题7. 解释什么是建筑平面图，并描述其在建筑设计中的作用。

8. 描述建筑立面图与建筑剖面图的区别，并举例说明它们各自的应用场景。

四、应用题9. 假设你是一名建筑设计师，需要为一个小型住宅设计建筑图纸。

请列出你需要准备的图纸类型，并简要说明每种图纸的内容和重要性。

10. 给出一个建筑图纸中常见的问题，并提出你的解决方案。

答案1. A2. D3. B4. 平面图5. 一个6. 垂直切割7. 建筑平面图是一种二维图形，用来展示建筑物的平面布局，包括房间的分布、门窗的位置以及楼梯和其他设施的安排。

它是建筑设计中的基础，为建筑师提供了一个清晰的空间布局概念，便于进一步的设计和施工。

8. 建筑立面图展示的是建筑物的外部视图，通常包括建筑物的正面、侧面或背面，而建筑剖面图则是通过垂直切割建筑物来展示内部结构和空间关系。

立面图主要用于展示建筑的外观和风格，而剖面图则用于展示建筑的内部构造和层次。

9. 作为建筑设计师，我需要准备的图纸类型包括：平面图、立面图、剖面图和施工图。

平面图展示了建筑物的内部布局；立面图展示了建筑物的外观；剖面图展示了建筑物的内部结构；施工图则提供了详细的施工指导和材料规格。

建筑工程识图复习题一、单项选择题1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( B )。

A.会签栏B.图标C.图框D.图纸目录2.正面投影与侧面投影应保持（ C ）关系。

A.长度相等且对正B.宽度相等C.高度相等且平齐D.长、宽、高都相等3.定位轴线采用( A )线型。

A.细点划线B.虚线C.实线D.波浪线4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。

A.波浪线B.细实线C.虚线D.点划线5.形体的图样是用各种不同规格的图线画成的，其中虚线表示（ D ）A.定位轴线B.剖面线C.可见轮廓线D.不可见轮廓线6.已知点C坐标为C（10，5，25），则点C到H面的距离为（ C ）A.10mmB.15mmC.25mmD.5mm7、房屋建筑制图标准规定，定位轴线、中心线采用（C ）绘制。

A.细实线B.细虚线C.细单点长画线D.粗单点长画线二、填空题1、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。

2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成__条形__基础；柱下的基础做成__独立__基础。

3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为14mm ，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。

4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。

钢筋的特点是_抗拉强度大_，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力_。

5、尺寸一般标注在图样轮廓线之外，不可与__图线__、__文字_及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__近__，尺寸线离最外轮廓线的距离一般不小于___10mm_______。

6、有些物体内部形状复杂或层次较多，可用__局部__剖切。

建筑制图与识图试题及答案一、选择题（每题2分，共20分）1. 建筑制图中，常用的比例尺有哪些？A. 1:1000, 1:500, 1:200B. 1:100, 1:50, 1:20C. 1:10, 1:5, 1:2D. 1:10000, 1:5000, 1:20002. 以下哪个不是建筑制图中常用的图线类型？A. 实线B. 虚线C. 点划线E. 波浪线3. 建筑平面图中，表示墙体的图线是什么？A. 粗实线B. 细实线C. 虚线D. 点划线4. 建筑立面图中，表示屋顶的图线通常是什么？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在建筑制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简单、明了、不完整D. 复杂、准确、不清晰6. 建筑剖面图中，剖面线通常使用什么类型的线？A. 实线B. 虚线C. 点划线D. 波浪线7. 建筑制图中，门窗的表示方法是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示8. 建筑制图中，楼梯的表示方法通常是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示9. 在建筑制图中，轴线的作用是什么？A. 确定建筑物的中心位置B. 确定建筑物的对称性C. 确定建筑物的尺寸和位置D. 确定建筑物的朝向10. 建筑制图中，标注材料的常用方法是什么？A. 文字说明B. 图例表示C. 颜色区分D. 符号标记二、填空题（每题2分，共20分）11. 建筑制图中，平面图通常表示建筑物的_________面。

12. 建筑立面图通常表示建筑物的_________面。

13. 建筑剖面图通常表示建筑物的_________面。

14. 建筑制图中，尺寸标注应包括_________、_________和_________。

15. 建筑制图中，图例是用来表示_________的。

16. 建筑制图中，比例尺的作用是_________。

建筑识图考试卷专业姓名得分一、选择题(每小题1分，共25题)1．投影方向垂直于投影面时，所作出形体的平行投影称为( )A斜投影B中心投影C正投影D平行投影2．用两个或两个以上相交的剖切面剖切形体，所得到的剖面图为( )A阶梯剖面图B展开剖面图C分层剖面图D局部剖面图3．在组合形体尺寸标注上表示各基本形体之间相对位置的尺寸，称( )A定位尺寸B定形尺寸C总体尺寸D外形尺寸4．建筑详图所画的节点部位，应在有关的建筑平、立、剖面图中绘出( )A索引符号B详图符号C详图名称D详图编号5．φ8@200中的200表示( )A相等中心距符号B相等钢筋中心距C钢筋长度D钢筋数量6．索引符号中的5是表示( )A标准详图编号B图纸编号C详图的编号D标准图册编号7．某研究所办公楼底层平面图中，～轴线尺寸是( )A 2400B 2100C 2300D 12008．某研究所办公楼底层平面图中，大门入口处面向( )A北B西C东D南9．某研究所办公楼底层平面图中，外墙的厚度为( )A 620B 370C 490D 24010．某研究所办公楼背立面图中表示淡黄色涂料线叫( )A指引线B对称线C引出线D索引线l1．某研究所办公楼左立面图中花池标高为( )0．300 0．150 -0．600 0．450A B C D12．某研究所办公楼楼梯剖面图中办公室门洞高为( )A 3000B 2500C 2700D 280013．构件代号XSB-I中XSB表示( )A现浇钢筋混凝土板B空心板C槽形板D屋面板14．光圆钢筋的符号用( )表示A B C D15．GLA9·3-5中GL表示( )A圈梁B过梁C预制梁D横梁116．在现浇板的配筋图上②φ8@280中的②表示( )A轴线编号B钢筋编号C钢筋数量D现浇板代号17．YKBII 51·6 B-4中，51·6是表示( )A板的构造尺寸B板的实际尺寸C板的标志尺寸D板的理论尺寸18．楼梯结构平面布置图中11×290=3190中290表示( )A梯踏步高度B踏步级数C踏步宽度D踏步的宽度数19．给排水燃气工程图中JL-3中JL表示( )A排水立管B给水立管C消防立管D燃气立管20．供电系统图中3N-50HZ380VBX-500V(3×16+1×lO)SC40-WC中16表示( )A钢管直径B进户线电流C进户线截面为16mm2的铜线D进户导线21．内视符号中的A是表示( )A标准图号B投影面编号C平面布置图编号22．P135顶棚平面图中的大餐厅顶棚有两个选级吊顶，二级标高分别是( )A 2．90m 和3．10mB 2．80m和3．OOmC 2．90m和3．20m23．室内供暖工程图包括( ) ：A平面图、系统图和详图B平面图、系统图、详图及文字说明C平面图、立面图和详图24．通风可分为( )A自然通风和机械通风B机械通风和局部机械通风C机械排风和机械通风25．P189图8-10听音教室空调平面图中编号为10的弯头是( )A HG-35B 630×630 B HG-35 400×320C HG-35B 800×400二、是非题1．正投影法是绘制建筑施工图的重要图示方法…………………………( )2．图样中的尺寸由尺寸线、尺寸界线、尺寸数字和尺寸起止符等四部分组成…………………………………………………………………………( )3．平面图采用正投影法绘制，它是房屋的水平全剖面图………………( )4．用假想的剖切平面剖切形体，只画出剖切面切到部分的图形叫做剖面图…………………………………………………………………………( )5．建筑施工图中标高的尺寸标准是用厘米表示…………………………( )6．建筑立面图是剖面图……………………………………………………( )7．结构平面图中IYKB-2中的YKB表示普通钢筋混凝土空心板………( )8．给排水管道系统图通常采用剖面图方式表示…………………………( )9．建筑详图是建筑平、立、剖面图的补充，是建筑施工图的重要组成部分……………………………………………………………………………( )10．平面图上横向定位轴线编号是采用阿拉伯数字表示………………( )11．建筑总平面图是表明新建房屋所在基地范围内的总体布置………( )212．建筑平面图的比例若为100～200时可画简化的材料图例…………( )13．窗扇的开启线用细实线画出时表示窗扇的开启方向是向里开……( )14．1500②2φ16L=1700中的1700表示配筋的下料尺寸………………( )15．室内给水系统中，除生活给水系统外还包括消防给水系统和生产给水系统…………………………………………………………………………( )16．建筑尺寸主要分为外部尺寸和内部尺寸………………………………( )17．建筑装饰平面图包括平面布置图和顶棚平面图………………………( )18．任何电路都必须构成其闭合回路………………………………………( )19．接闪电比较常用的是避雷针和避雷带…………………………………( )20．管内所穿导线总面积(包括导线外表)不应超过管孔面积的50％……( )三、填空题1．三面投影图的关系是：，，。
