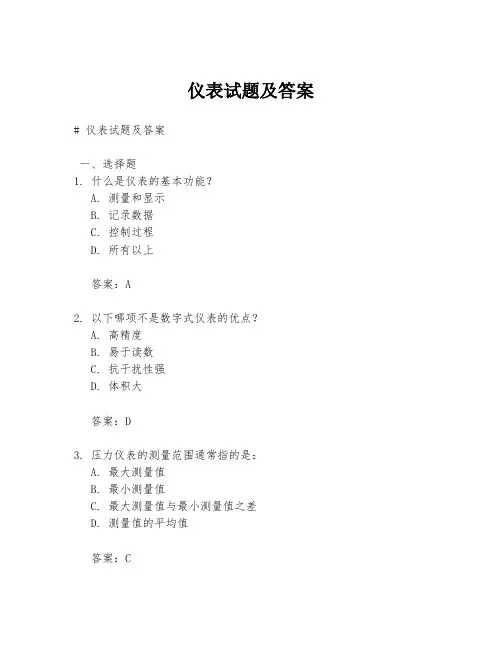

仪表试题及答案# 仪表试题及答案一、选择题1. 什么是仪表的基本功能?A. 测量和显示B. 记录数据C. 控制过程D. 所有以上答案:A2. 以下哪项不是数字式仪表的优点?A. 高精度B. 易于读数C. 抗干扰性强D. 体积大答案:D3. 压力仪表的测量范围通常指的是:A. 最大测量值B. 最小测量值C. 最大测量值与最小测量值之差D. 测量值的平均值答案:C4. 温度测量中,热电偶的工作原理是基于:A. 热膨胀原理B. 热电效应C. 热传导原理D. 热辐射原理答案:B5. 流量计的工作原理不包括以下哪项?A. 速度测量B. 体积测量C. 质量测量D. 压力测量答案:D二、填空题6. 仪表的精度等级通常用________表示。
答案:百分比7. 差压式流量计测量的是________与________之间的差值。
答案:高压端;低压端8. 压力变送器的输出信号通常为________或________。
答案:电流;电压9. 温度传感器的输出信号可以是________或________。
答案:电压;电阻10. 液位计的测量原理通常基于________原理。
答案:浮力三、简答题11. 简述压力仪表的分类及其应用场景。
答案:压力仪表主要分为绝对压力仪表、相对压力仪表和差压仪表。
绝对压力仪表测量的是相对于真空的压力,常用于需要知道绝对压力的场合,如轮胎压力监测。
相对压力仪表测量的是相对于大气压力的压力,广泛应用于工业过程控制。
差压仪表测量的是两个压力点之间的差值,常用于流量测量和液位测量。
12. 描述热电偶测量温度的基本原理。
答案:热电偶测量温度的基本原理是热电效应,即当两种不同金属或合金的两端连接成闭合回路时,如果两端存在温度差,则在回路中会产生电动势。
这个电动势与两端的温度差成正比,通过测量这个电动势,就可以确定温度。
13. 解释什么是流量计的线性度,并举例说明。
答案:流量计的线性度是指流量计测量结果与实际流量之间的线性关系。

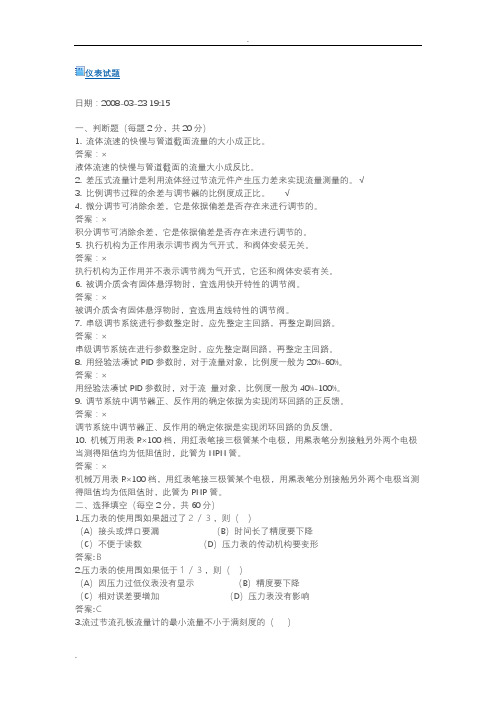

仪表试题日期:2008-03-23 19:15一、判断题(每题2分,共20分)1. 流体流速的快慢与管道截面流量的大小成正比。
答案:×液体流速的快慢与管道截面的流量大小成反比。
2. 差压式流量计是利用流体经过节流元件产生压力差来实现流量测量的。
√3. 比例调节过程的余差与调节器的比例度成正比。
√4. 微分调节可消除余差,它是依据偏差是否存在来进行调节的。
答案:×积分调节可消除余差,它是依据偏差是否存在来进行调节的。
5. 执行机构为正作用表示调节阀为气开式,和阀体安装无关。
答案:×执行机构为正作用并不表示调节阀为气开式,它还和阀体安装有关。
6. 被调介质含有固体悬浮物时,宜选用快开特性的调节阀。
答案:×被调介质含有固体悬浮物时,宜选用直线特性的调节阀。
7. 串级调节系统进行参数整定时,应先整定主回路,再整定副回路。
答案:×串级调节系统在进行参数整定时,应先整定副回路,再整定主回路。
8. 用经验法凑试PID参数时,对于流量对象,比例度一般为20%-60%。
答案:×用经验法凑试PID参数时,对于流量对象,比例度一般为40%-100%。
9. 调节系统中调节器正、反作用的确定依据为实现闭环回路的正反馈。
答案:×调节系统中调节器正、反作用的确定依据是实现闭环回路的负反馈。
10. 机械万用表R×100档,用红表笔接三极管某个电极,用黑表笔分别接触另外两个电极当测得阻值均为低阻值时,此管为NPN管。
答案:×机械万用表R×100档,用红表笔接三极管某个电极,用黑表笔分别接触另外两个电极当测得阻值均为低阻值时,此管为PNP管。
二、选择填空(每空2分,共60分)1.压力表的使用围如果超过了2/3,则()(A)接头或焊口要漏(B)时间长了精度要下降(C)不便于读数(D)压力表的传动机构要变形答案:B2.压力表的使用围如果低于1/3,则()(A)因压力过低仪表没有显示(B)精度要下降(C)相对误差要增加(D)压力表没有影响答案:C3.流过节流孔板流量计的最小流量不小于满刻度的()(A)10%(B)30%(C)20% (D)5%答案: B4.流过节流孔板流量计的正常流量应为仪表满刻度的()(A)50~70%(B)30~50%(C)80~90% (D)70~80% 答案: D5.用压力表测量液位时,仪表的安装高度应()液位零位的高度。

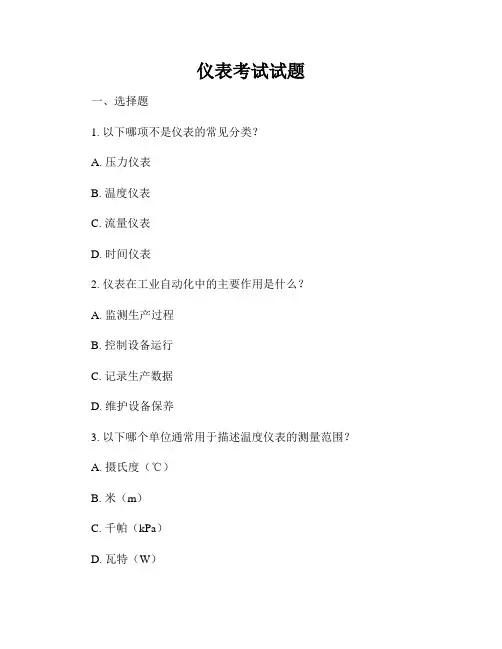

仪表考试试题
一、选择题
1. 以下哪项不是仪表的常见分类?
A. 压力仪表
B. 温度仪表
C. 流量仪表
D. 时间仪表
2. 仪表在工业自动化中的主要作用是什么?
A. 监测生产过程
B. 控制设备运行
C. 记录生产数据
D. 维护设备保养
3. 以下哪个单位通常用于描述温度仪表的测量范围?
A. 摄氏度(℃)
B. 米(m)
C. 千帕(kPa)
D. 瓦特(W)
4. 实验室用仪表标定时,常用的标准器是什么?
A. 恒温槽
B. 多用电桥
C. 标定仪表
D. 循环泵
5. 仪表的精度是指什么?
A. 测量结果的准确性
B. 测量结果的重复性
C. 测量结果的稳定性
D. 测量结果的范围
二、填空题
6. 仪表的基本功能是__________。
7. 仪表的测量结果通常以__________显示。
8. 仪表校正时应使用__________进行标定。
9. 在实际应用中,仪表的精度应保证在__________之内。
10. 仪表的保养保养常用的方法包括__________、__________等。
三、简答题
11. 仪表的工作原理是什么?简要描述。
12. 请说明仪表在工业生产中的重要性。
13. 仪表的保养保养措施有哪些?请列举并说明。
以上为仪表考试试题,请认真作答。
祝你顺利通过考试!。

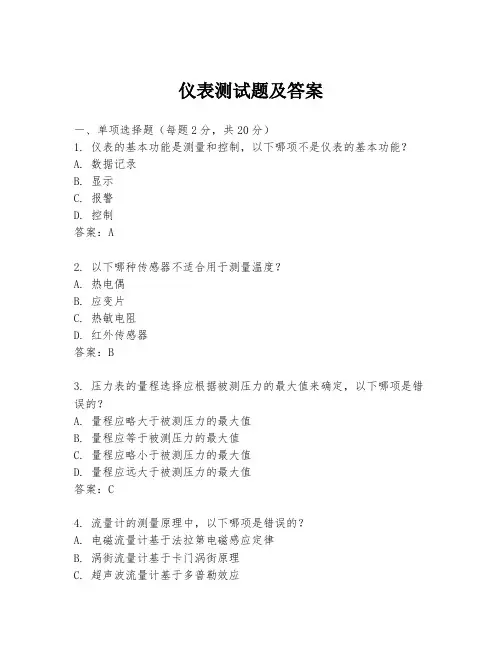

仪表测试题及答案一、单项选择题(每题2分,共20分)1. 仪表的基本功能是测量和控制,以下哪项不是仪表的基本功能?A. 数据记录B. 显示C. 报警D. 控制答案:A2. 以下哪种传感器不适合用于测量温度?A. 热电偶B. 应变片C. 热敏电阻D. 红外传感器答案:B3. 压力表的量程选择应根据被测压力的最大值来确定,以下哪项是错误的?A. 量程应略大于被测压力的最大值B. 量程应等于被测压力的最大值C. 量程应略小于被测压力的最大值D. 量程应远大于被测压力的最大值答案:C4. 流量计的测量原理中,以下哪项是错误的?A. 电磁流量计基于法拉第电磁感应定律B. 涡街流量计基于卡门涡街原理C. 超声波流量计基于多普勒效应D. 转子流量计基于伯努利方程答案:D5. 以下哪种仪表适用于测量腐蚀性介质的压力?A. 弹簧管压力表B. 膜盒压力表C. 电接点压力表D. 隔膜压力表答案:D6. 以下哪种仪表适用于测量微小压力变化?A. 弹簧管压力表B. 膜盒压力表C. 电接点压力表D. 压力变送器答案:B7. 以下哪种仪表适用于测量流量?A. 压力表B. 温度计C. 液位计D. 流量计答案:D8. 以下哪种仪表适用于测量液位?A. 压力表B. 温度计C. 流量计D. 液位计答案:D9. 以下哪种仪表适用于测量温度?A. 压力表B. 流量计C. 液位计D. 温度计答案:D10. 以下哪种仪表适用于测量湿度?A. 压力表B. 流量计C. 液位计D. 湿度计答案:D二、多项选择题(每题3分,共15分)1. 以下哪些因素会影响仪表的测量精度?A. 环境温度B. 电源电压波动C. 仪表老化D. 操作人员技能答案:ABCD2. 以下哪些是仪表的维护保养措施?A. 定期校准B. 定期清洁C. 定期更换易损件D. 定期检查电源答案:ABCD3. 以下哪些是仪表故障的常见原因?A. 电源故障B. 传感器损坏C. 信号干扰D. 操作不当答案:ABCD4. 以下哪些是仪表的选型考虑因素?A. 测量范围B. 测量精度C. 环境条件D. 价格答案:ABCD5. 以下哪些是仪表的安装要求?A. 确保安装位置符合要求B. 确保电源电压稳定C. 确保接地良好D. 确保信号线无干扰答案:ABCD结束语:以上是仪表测试题及答案,希望对您的学习和工作有所帮助。

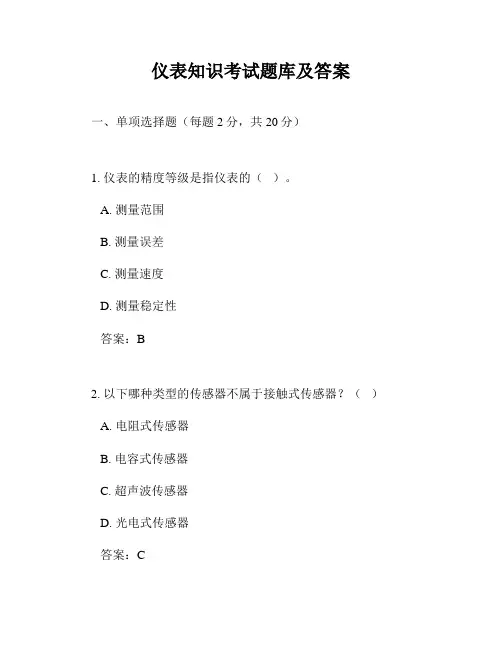

仪表知识考试题库及答案一、单项选择题(每题2分,共20分)1. 仪表的精度等级是指仪表的()。
A. 测量范围B. 测量误差C. 测量速度D. 测量稳定性答案:B2. 以下哪种类型的传感器不属于接触式传感器?()A. 电阻式传感器B. 电容式传感器C. 超声波传感器D. 光电式传感器答案:C3. 热电偶的输出信号是()。
A. 电压信号B. 电流信号C. 电阻信号D. 频率信号答案:A4. 以下哪种仪表适用于测量高温高压介质的压力?()A. 膜片式压力表B. 弹簧管式压力表C. 电接点压力表D. 隔膜压力表答案:D5. 流量计的工作原理不包括以下哪一项?()A. 速度法B. 容积法C. 质量法D. 温度法答案:D6. 以下哪种类型的变送器通常用于测量液位?()A. 压力变送器B. 差压变送器C. 温度变送器D. 流量变送器答案:B7. 以下哪种仪表适用于测量粘度?()A. 压力表B. 温度计C. 流量计D. 粘度计答案:D8. 以下哪种类型的传感器通常用于测量位移?()A. 应变式传感器B. 电容式传感器C. 光电式传感器D. 热电偶答案:A9. 以下哪种类型的传感器通常用于测量湿度?()A. 电阻式传感器B. 电容式传感器C. 电感式传感器D. 热电偶答案:A10. 以下哪种类型的传感器通常用于测量温度?()A. 电阻式传感器B. 电容式传感器C. 电感式传感器D. 光电式传感器答案:A二、多项选择题(每题3分,共15分)11. 以下哪些因素会影响仪表的测量精度?()A. 环境温度B. 测量设备的老化C. 操作人员的技能D. 测量设备的校准答案:A, B, C, D12. 以下哪些是仪表维护的基本要求?()A. 定期校准B. 清洁保养C. 避免过载D. 避免振动答案:A, B, C, D13. 以下哪些是热电偶的优点?()A. 测量范围广B. 响应速度快C. 测量精度高D. 价格低廉答案:A, B, D14. 以下哪些是流量计的常见类型?()A. 涡街流量计B. 电磁流量计C. 涡轮流量计D. 超声波流量计答案:A, B, C, D15. 以下哪些是压力表的常见类型?()A. 膜片式压力表B. 弹簧管式压力表C. 电接点压力表D. 隔膜压力表答案:A, B, C, D三、判断题(每题2分,共20分)16. 仪表的测量误差越小,其精度等级越高。

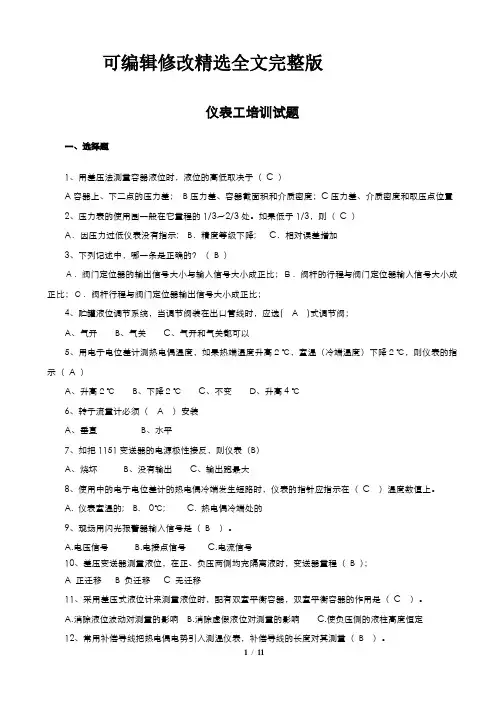

可编辑修改精选全文完整版仪表工培训试题一、选择题1、用差压法测量容器液位时,液位的高低取决于(C )A容器上、下二点的压力差;B压力差、容器截面积和介质密度;C压力差、介质密度和取压点位置2、压力表的使用围一般在它量程的1/3~2/3处。
如果低于1/3,则(C )A.因压力过低仪表没有指示; B.精度等级下降; C.相对误差增加3、下列记述中,哪一条是正确的?(B )A.阀门定位器的输出信号大小与输入信号大小成正比;B.阀杆的行程与阀门定位器输入信号大小成正比;C.阀杆行程与阀门定位器输出信号大小成正比;4、贮罐液位调节系统,当调节阀装在出口管线时,应选( A )式调节阀;A、气开B、气关C、气开和气关都可以5、用电子电位差计测热电偶温度,如果热端温度升高2℃,室温(冷端温度)下降2℃,则仪表的指示(A )A、升高2℃B、下降2℃C、不变D、升高4℃6、转子流量计必须( A )安装A、垂直B、水平7、如把1151变送器的电源极性接反,则仪表(B)A、烧坏B、没有输出C、输出跑最大8、使用中的电子电位差计的热电偶冷端发生短路时,仪表的指针应指示在(C )温度数值上。
A. 仪表室温的;B. 0℃;C. 热电偶冷端处的9、现场用闪光报警器输入信号是(B )。
A.电压信号B.电接点信号C.电流信号10、差压变送器测量液位,在正、负压两侧均充隔离液时,变送器量程(B );A 正迁移B 负迁移C 无迁移11、采用差压式液位计来测量液位时,配有双室平衡容器,双室平衡容器的作用是(C )。
A.消除液位波动对测量的影响B.消除虚假液位对测量的影响C.使负压侧的液柱高度恒定12、常用补偿导线把热电偶电势引入测温仪表,补偿导线的长度对其测量(B )。
A.有影响B.无影响C.要根据具体情况而定13、从控制系统动态特性看,选择调节参数时,干扰作用点(B )。
A.应适当远离调节阀B.应尽力靠近调节阀C.与调节阀远近无关14、一压力变送器的输出围为20~100KPa,那么它测量时最大可以测到(C )A 99.999KPaB 101KPaC 100KpaD 20Kpa15、用孔板配差变测流量时,一般最小流量应大于( B )A. 20%B. 30%C. 50%D. 10%16、向差压变送器的正、负压室同时输入相同的的压力时,变送器的输出零位产生偏移,偏移值随着静压的增加而发生变化,这种由于静压而产生的误差叫什么?(A )A, 静压误差B, 相对误差C, 基本误差17、不同的测量围的1151差压变送器是由于测量膜片的(A )。
可编辑修改精选全文完整版仪表试题库一、填空题1.按照检测仪表根据其被测变量不同,根据化工生产五大参量又可分为(温度),(压力),(流量),(液位),分析仪表。
2.仪表位号FQRC字母组合的含义是(流量累计记录调节)。
3.弹性式压力计是根据弹性元件的(变形)和(所受压力)成比例的原理来工作的。
4.差压变送器的膜盒内充有(硅油),它除了传递压力之外,还有(阻尼)作用,所以仪表输出平稳。
5.压力表的使用范围通常为全量程的(1/3)和(2/3)之间。
6.压力开关是一种简单的压力控制装置,当被测压力达到额定值时,压力开关可发出(报警和控制)信号。
7.有一压力表的型号为YZ-100,第一个字母Y表示( 压力表),Z表示(真空表),数字表示( 压力表外壳直径为100mm)。
8.热电偶产生热电势的条件是(两热电极材料相异)、(两接点温度相异)。
9.用热偶测量温度时,其连接导线应该使用(补偿导线),(补偿导线)是热电偶的延长,但必须考虑热偶(冷端补偿)。
10.差压式流量计包括(节流装置)、(导压管)、(变送器)三部分。
11.涡街流量变送器输出信号的(频率)与流量成正比.12.当调节阀摩擦力大,需要精确定位的场合需要采用(阀门定位器)。
13.气动调节阀中阀门定位器包括(电气)阀门定位器和(气动)阀门定位器.14.实际可调比取决于(阀芯结构)和(配管状况)。
15.连锁线路通常由(输入)部分、(逻辑)部分和(输出)部分组成。
16.自动调节系统主要由(调节器)、(调节阀)、(调节对象)和(变送器)四大部分组成。
17.自动调节系统按调节器具有的调节规律来分,通常有(比例)、(比例积分)、(比例微分)、(比例积分微分)等调节系统。
18.流量测量仪表大致分为速度式、容积式、质量式三类。
19.按照能源分类,仪表可分为(电动),(气动),(液动)三大类。
20.相对误差是(绝对误差)与(仪表示值)之比的百分数。
21.按误差数值表示的方法,误差可分为(绝对误差),(相对误差),(引用误差)。

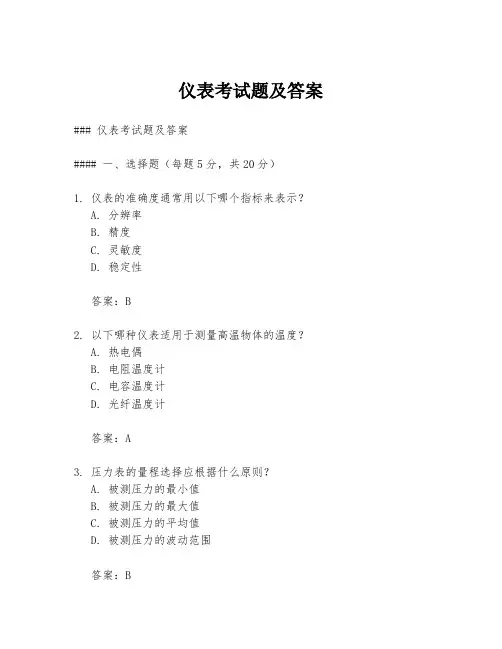

仪表考试题及答案### 仪表考试题及答案#### 一、选择题(每题5分,共20分)1. 仪表的准确度通常用以下哪个指标来表示?A. 分辨率B. 精度C. 灵敏度D. 稳定性答案:B2. 以下哪种仪表适用于测量高温物体的温度?A. 热电偶B. 电阻温度计C. 电容温度计D. 光纤温度计答案:A3. 压力表的量程选择应根据什么原则?A. 被测压力的最小值B. 被测压力的最大值C. 被测压力的平均值D. 被测压力的波动范围答案:B4. 流量计的校准通常采用哪种方法?A. 标准量具校准B. 标准物质校准C. 标准设备校准D. 标准方法校准答案:C#### 二、填空题(每题5分,共20分)1. 仪表的______是指在规定的条件下,仪表指示值与真实值之间的差异。
答案:精度2. 压力表的零点漂移是指在没有压力输入时,仪表指示值的______。
答案:变化3. 流量计的量程比是指最大流量与最小流量的______。
答案:比值4. 温度计的响应时间是指从温度变化开始到仪表指示值稳定在真实值的______所需的时间。
答案:一定范围内#### 三、简答题(每题10分,共20分)1. 简述热电偶的工作原理。
热电偶的工作原理基于塞贝克效应,即两种不同金属或合金材料在接触点处产生热电势差的现象。
当两种材料的接点处于不同温度时,会在接点处产生电动势,该电动势与温度差成正比。
通过测量这个电动势,可以间接测量温度。
2. 说明为什么在测量过程中需要对仪表进行定期校准。
仪表在使用过程中会受到环境因素、材料老化、操作误差等影响,导致其性能逐渐偏离初始状态。
定期校准可以确保仪表的准确性和可靠性,避免因仪表误差造成的生产损失或安全事故。
#### 四、计算题(每题15分,共40分)1. 已知某压力表的量程为0-10MPa,精度等级为1.0级。
计算该压力表的允许误差。
根据精度等级的定义,允许误差为量程的1%。
因此,该压力表的允许误差为:10MPa × 1% = 0.1MPa。

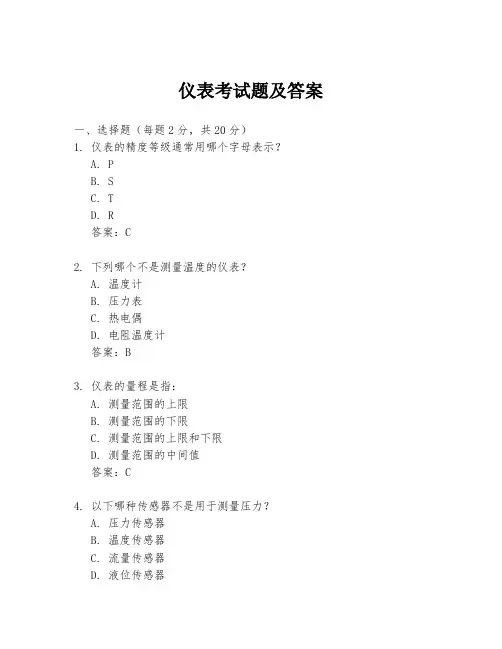

仪表考试题及答案一、选择题(每题2分,共20分)1. 仪表的精度等级通常用哪个字母表示?A. PB. SC. TD. R答案:C2. 下列哪个不是测量温度的仪表?A. 温度计B. 压力表C. 热电偶D. 电阻温度计答案:B3. 仪表的量程是指:A. 测量范围的上限B. 测量范围的下限C. 测量范围的上限和下限D. 测量范围的中间值答案:C4. 以下哪种传感器不是用于测量压力?A. 压力传感器B. 温度传感器C. 流量传感器D. 液位传感器答案:B5. 仪表的校准周期一般由哪个因素决定?A. 仪表的精度B. 仪表的使用寿命C. 仪表的使用环境D. 仪表的维护情况答案:C二、填空题(每空1分,共10分)1. 仪表的________是指仪表在规定的条件下,测量值与真值之间的差异。
答案:误差2. 当仪表的输出信号与输入量成________关系时,该仪表被称为线性仪表。
答案:正比3. 仪表的灵敏度是指在________下,输入量变化一个单位时,输出量的变化量。
答案:单位输入量4. 仪表的稳定性是指在________下,仪表在规定时间内保持其性能不变的能力。
答案:规定条件5. 仪表的可靠性是指在规定的条件下和规定时间内,仪表能够________的能力。
答案:正常工作三、简答题(每题5分,共10分)1. 请简述仪表的维护和保养的重要性。
答案:仪表的维护和保养对于确保测量的准确性和延长仪表的使用寿命至关重要。
定期的维护可以预防故障的发生,减少意外停机时间,提高生产效率。
2. 什么是仪表的标定?为什么需要进行标定?答案:仪表的标定是指通过已知的标准量值来校准仪表,以确保其测量结果的准确性。
进行标定是为了消除仪表在使用过程中可能产生的误差,保证测量结果的可靠性。
四、计算题(每题10分,共20分)1. 假设有一个压力表,其量程为0-10MPa,精度等级为1.0级。
如果测量值为5MPa,求其可能的误差范围。
答案:根据精度等级1.0级的定义,误差范围为量程的1%,即0.1MPa。

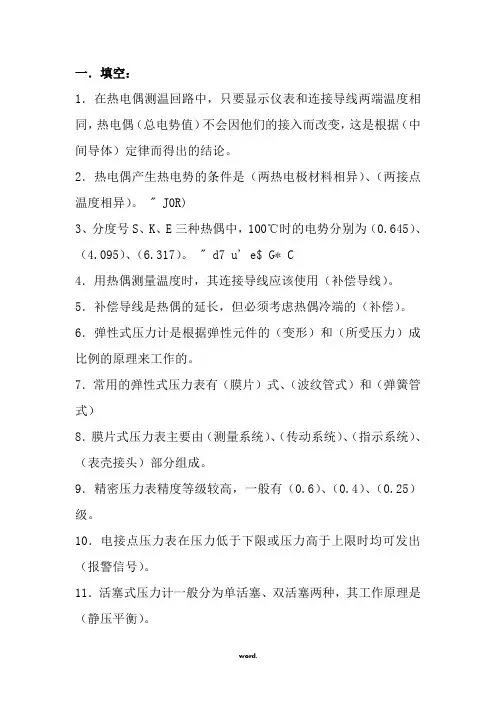

一.填空:1.在热电偶测温回路中,只要显示仪表和连接导线两端温度相同,热电偶(总电势值)不会因他们的接入而改变,这是根据(中间导体)定律而得出的结论。
2.热电偶产生热电势的条件是(两热电极材料相异)、(两接点温度相异)。
" J0R)3、分度号S、K、E三种热偶中,100℃时的电势分别为(0.645)、(4.095)、(6.317)。
" d7 u' e$ G* C4.用热偶测量温度时,其连接导线应该使用(补偿导线)。
5.补偿导线是热偶的延长,但必须考虑热偶冷端的(补偿)。
6.弹性式压力计是根据弹性元件的(变形)和(所受压力)成比例的原理来工作的。
7.常用的弹性式压力表有(膜片)式、(波纹管式)和(弹簧管式)8.膜片式压力表主要由(测量系统)、(传动系统)、(指示系统)、(表壳接头)部分组成。
9.精密压力表精度等级较高,一般有(0.6)、(0.4)、(0.25)级。
10.电接点压力表在压力低于下限或压力高于上限时均可发出(报警信号)。
11.活塞式压力计一般分为单活塞、双活塞两种,其工作原理是(静压平衡)。
12.活塞式压力计上的砝码标的是(压力)。
13.气体压力变送器可分为两大类,分别是按(位移平衡)原理构成的压力变送器和按(力平衡)原理构成的压力变送器。
14.1千克力=(9.8)牛顿 1(10×6)15.单位时间内流过的流体以体积表示的称为(体积流量),用(Q)表示。
16.气体的密度随(温度)升高而减小,随(压力)的增大而增大。
17.气动差压变送器一般都是基于(力矩平衡)原理工作的。
18.气动差压变送器在结构上由(测量)和(力-气转换)两部分组成。
19.差压变送器的膜盒内充有(硅油),它除了传递压力之外,还有(阻尼)作用,所以仪表输出平稳。
) o7 z8 X0 c' L( K* Q: J. G6 H20.玻璃液位计是根据(连通器)原理工作的。
21.静压式液位计是根据流体(静压)平衡原理工作的。
化工仪表工试题
姓名单位得分
一.填空题:
1.热电偶电势与热电偶材料和结点温度有关,与偶丝的粗细和长短无关。
2.前馈调节是根据扰动量来进行的调节,通常产生静态偏差,需要由负反馈回路克服。
3.DCS系统一般有3个地,安全保护地、仪表信号地、本安地。
4.在PID调节中比例作用是依据偏差大小来动作的,在系统中起着稳定被调参数的作用;积分作用是依据偏差是否存在来动作的,在系统中起着消除余差的作用;微分作用是依据偏差变化速度来动作的,在系统中起着超前调节的作用。
5.局部网络常见的拓朴结构有星形、环形、总线形三种结构。
6.自动控制系统按其基本结构形式可分为闭环自动控制系统和开环自动控制系统。
在闭环自动控制系统中,按照设定值的不同形式又可分为定值控制系统、随动控制系统、程序控制系统。
7.某数字电压表,在10V量程的允许基本误差为±(0.02%Ux+0.005%Um),该表在测量5V电压时的实际相对误差为0.03。
8.如果一个调节通道存在两个以上的干扰通道,从系统动态角度考虑,时间常数小的干扰通道对被调参数影响显着,时间常数大的调节通道对被调参数影响小。
9.在进行变送器输出的小信号切除时,需要设定两个参数,一是切除点,二是切除模式。
10.一个完整的计算机系统由硬件系统和软件系统组成,CPU属于硬件系统,
Windows2000属于软件系统。
二.判断题:
1.由于电磁流量变送器和化工管道紧固在一起,可以不必再接地。
(×)
2.本质安全线路和非本质安全线路不能用一根电缆,但可以合穿一根保护套。
(×)3.一个线性调节系统的稳定性取决于干扰作用的形式及强弱。
(×)
4.安全栅的接地应和安全保护地相接。
(×)
5.灵敏度数值越大,仪表越灵敏。
(√)
6.当用单法兰变送器测量开口容器时,变送器要进行零点负迁移调整。
(×)
7.转子流量计的压力损失随流量大小而改变。
(×)
8.电磁流量计输出与介质流量有线性关系。
(√)
9.在相同的温度范围内,分度号Pt100的热电阻比Pt10的热电阻变化范围大,因而
灵敏度高。
(√)
10.用电容液位计测量导电液体的液位时,液位变化相当于两电极的介电常数在变化。
(×)
三.选择题(可选择一个答案,也可多项选择,10分)
1.调节系统的稳定性是对调节系统最基本的要求,稳定调节过程的衰减率Ψ应该是C A.Ψ=0B.Ψ<0C.0<Ψ<1D.Ψ=1
2.三只电阻相并联,它们的电阻比依次是1:3:5,所以通过这三只电阻的电流强度之比是C
A.1:3:5
B.5:3:1
C.15:5:3
3.差压式流量计测得的流速是B
A.管截面平均流速
B.直径D上的平均流速
C.点流速
4.选择调节参数应尽量使调节通道的B 、C 、D
A.功率比较大
B.放大系数适当大
C.时间常数适当小
D.滞后时间适量小
E.偏差信号尽量小
5.DCS 系统最佳环境温度和最佳相对湿度分别是D
A.(15±5)℃,40%~90%
B.(20±5)℃,20%~80%
B.(25±5)℃,20%~90%D.(20±5)℃,40%~80%
6.电擦除可编程只读存储器的代号为D
7.用开关A 和B 串联来控制一电笛,若用L 来表示电笛的状态,则逻辑表达式可表示为A A.L=ABB.AB C.L =A+BD.L=B A +
8.某容器内压力为1MPa ,为测量它,应选用量程为B 、C 的工业压力表。
9.雷达液位计的微波传播时不受A 、B 、C 、D 因素影响。
A.介质温度
B.介质压力
C.介质密度
D.介质PH 值
10.测温元件在有强腐蚀介质的设备上安装时,应选用B 方式进行固定。
A.螺纹
B.法兰
C.对焊
D.金属胶密封
四.计算题:(30分)
1.如图所示方块图,当输入为阶跃变化时,写出输出函数。
G (S )
=)1/(1)1/(21212121G H
G G G H G G
+++=2
121211G G G
H G G ++ ∵R (S )=S
1 ∴C (S )=
S G G G H G G )1(212121++ 2.某节流装置在设计时,介质的密度为520kg/m 3,而在实际使用时,介质的密度为
480kg/m 3,如果设计时,差压变送器输出100KPa 对应电流为50t/h ,则实际使用时对应流量为多少?
解:M 实=M 设设实ρρ/
=50520/480=48.04(t/h )
3.生产中欲连续测量液体的密度,被测液体密度在min ρ至m ax ρ间变化。
请设计一种利用差压变送器来连续测量液体密度的方案,请画出设计草图并回答下列问题:(1)变送器的量
程应如何选择?(2)迁移量是多少?(3)列出
仪表输出信号P 出与液体密度ρ之间的关系式。
解:因需连续测量液体的密度,故设计一开口
溢流容器;因被测液体的密度一般变化较小,
C R + _ _ R + C —
— C
往往用小量程变送器,所以正迁移量较大,容量可能超过变送器允许的最大迁移量,故在负压室侧加一标准液柱,尽量使迁移量为零,设计草图如左。
(1) 变送器量程∆p=H m ax ρg -H min ρg=H (m ax ρ-min ρ)g
(2) 当被测液体密度最低时,变送器正、负压室压力p +、p -分别为:
p +=H min ρgp -=h 0ρ0g
于是迁移量程∆p=p +-p -=H min ρg -h 0ρ0g
当∆p >0时,为正迁移,迁移量为(H min ρg -h 0g ρ0)
当∆p=0时,迁移量为零,无迁移
当∆p <0时,为负迁移,迁移量为(H min ρg -h 0ρ0g )
(3) 设K=∆p 出/∆p 入=(p 出max -p 出min )/(H m ax ρg -H m in ρg )
p 出=K (H ρx g -H min ρg )+p 出min =g g H H p p min max min
max ρρ--出出·H (ρx -min ρ)g+p 出min =min
max min max ρρ--出出p p ·(ρx -min ρ)+p 出min 五.简答题:(30分)
1.有的压力表背面有个小圆孔,这是起什么作用?
答:当压力表用于测量气体或有毒液体时,夺力表背面有一小圆孔(用橡胶塞堵死)。
当发生了弹簧管或连接处破裂、泄漏时,表壳内压力会从小孔里泄压,以防发生伤害。
2.用孔板测量流量,为什么说孔板装在调节阀前是合理的?
答:在节流装置瘕量流量的理论推导中,理论上假设流体流动是连续的,并且流体流动过程中遵守能量守恒定律,孔板不能安装在气液两相并存的地方,以免增大测量误差,有的液体经调节阀后会有部分汽化,产生汽液两相共存。
3.均匀调节系统与常规调节系统的区别是什么?
答:(1)均匀调节系统从结构上看与常规调节系统无差别。
(2)均匀调节系统与常规调节系统的区别在于调节规律上的区别,一般均匀调节系统不宜选用PID 调节规律。
(3)过程参数整体上将两个矛盾的参数调节过程整定为缓慢变化过程。
4.下图所示为一蒸汽加热器温度控制系统。
(10分)
(1)指出该系统中的被控对象、被控变量、操纵变量各是什么?(2)该系统可能的干扰有哪些?(3)该系统的控制通道是指什么?(4)画出该系统的方块图;(5)如果被加热物料过热易分解时,试确定控制阀的气开、气关形式和控制器的正、反作用。
(6)试分析当冷物料的流量突然增加时,系统的控制过程及各信号的变化情况。
答:(1)该系统的被控对象是蒸汽加热器;被控变量是被加热物料的出口温度;操纵变量是加热蒸汽的流量。
(2)该系统可能的干扰有加热蒸汽压力后,冷物料的流量和温度,加热器内的传热状总况(例如结垢大状况),环境温度变化等。
(3)该系统的控制通道是指,由加热蒸汽流量变化到热物料的温度变化的通道。
(4)方块图如下: (5
)由于被加热物料过热易分解,为避免过热,当控制阀气源中断时,应使阀处于关闭状态,即应选用气开阀。
由于加热蒸汽流量增加时,被加热物料出口温度是增加的,故该系统中的对象是属于“+”作用方向的,阀是气开型的,也属于“+”作用方向,为便系统具有负反馈作用,控制器应选用“—”作用的,即反作用方向的。
(
6)当冷物料流量突然增大时,会使手料出口温度下降,这时由于温度控制器TC 的反作用的,故当测量值Z 下降时,控制器的输出信号U 上升,即控制阀膜头上的压力上升,由于是气开型的,故阀的开度增加,通过阀的蒸汽流量也相应增加,使物料出口温度上升,起到因物料流量增加而使温度下降的相反作用,故为负反馈作用,所以该系统由于控制作用的结果,能自动克服干扰对被控变量的影响,使被控变量保持在恒定的数值上。
给定值 控制信号 u 操作变量 被测变量T g —。
