实验三开关量输入与显示
一、实验要求
编写程序，通过8255的A口读取开关的状态，并在C口所连接的LED灯上显示出来。
二、实验目的
通过使8255读取开关量，进一步掌握8255的编程方法。
三、连接图
图1
四、实验程序框图
五实验过程及步骤
1 按实验要求连接线，将K1~K8连PA0~PA7，PC0~PC7连DL1~DL8，CS连200~207H。
连线结果如上图1所示。
2 对8255进行初始化：方式控制字为90h
3 读入A口状态：
mov dx,200h
in al,dx
4 写入C口
not al
mov dx,202h
out dx,al
5延迟代码段
mov cx,0fffh
lop:loop lop ;延迟，便于观察实验现象
6 运行程序，观察实验结果。
并改变开关的状态，再运行，观察不同开关状态下，LED灯的亮灭情况。
六实验结果
开关打开，相应的LED灯会亮；开关关闭，相应的LED会熄灭。
实验源代码
code segment
assume cs:code
start:
mov dx,203h；对8255进行初始化
mov al,90h
out dx,al
gg:
mov dx,200h ；写入A口
in al,dx
not al
mov dx,202h ；从C口输出
out dx,al
mov cx,0fffh
lop:loop lop ;延迟，便于观察实验现象
jmp gg
code ends
end start。
《微型计算机接口技术》实验报告实验名称：可编程并行接口芯片8255应用（8255方式1、查询输出）姓名学号：班级：日期：广东外语外贸大学信息科学技术学院一、实验目的掌握8255方式1查询输入、输出时的使用及编程二、实验内容1、按照图示连接硬件（注意图中大多数线试验箱已经连好，只连接需要用户连接的部分，预习，参考PPT）2、编程：每按一次单脉冲按钮，ACK信号有效，8255内部输出准备好状态有效（INTR）,查询输出一次数据，点亮、熄灭相应的发光二极管。
三、实验原理（8255方式1输出：结合结构图、时序图、状态字描述）8255是一片可编程并行I/O接口芯片，每片8255有两个8位的并行口（PA，PB）和两个4位并行口（PC的高、低四位），其中PA口可工作于方式0，1，2。
PB口工作于方式0，1。
PC口仅能工作于方式0。
在方式1中，将8255的三个端口分为了A、B两组，PA、PB两个口仍作为数据输入/输出口，而PC口则作为两部分，分别作为PA、PB口的联络信号。
8255A 方式1 A口输出过程由CPU响应中断开始，在中断中用OUT指令通过8255A 向外设输出数据，发出WR 信号；WR上升沿清除INTRA 中断请求信号，且使OBFA =“L”（有效），通知外设取数；当外设接受数据后，发出ACKA 应答信号，一方面使OBFA=“H”（无效），另一方面在ACKA信号的上升沿使INTRA=“H”（有效），以此向CPU发出新的中断请求，开始下一轮输出。
四、硬件设计及方案论证（完整图的信号线连接及作用：数据、地址、控制及外设线）硬件设计如图，其中：1.8255芯片中的数据总线D0—D7是和CPU的数据线直接相连的，从而CPU可以向8255发送命令、数据和8255芯片也可以向CPU发送状态、数据等等。
2.8255芯片中的A0和A1也是与CPU的地址总线直接相连，并且在控制字在以下几种情况有不同的设置，若A1A0= 00时，8255芯片中的PA口被选中，若A1A0=01时，8255芯片中的PB口被选中，若A1A0=10时，8255芯片中的PC口被选中，若A1A0=11时，则8255芯片的控制口被选中。
HUNAN UNIVERSITY 课程实验报告实验名称8255并口控制器应用实验学生姓名学生学号专业班级指导老师2014-12-10实验二8255并口控制器应用实验一、实验目的1.掌握8255的工作方式及应用编程；2.掌握8255的典型应用电路接法。
二、实验内容1.流水灯显示实验。
编写程序，使8255的A口和B口均为输出，实现16位数据灯的相对循环显示；2.基本输入输出实验。
编写程序，使8255的A口为输出，B口为输入，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就改变。
三、实验原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位、32位等。
图1 8255内部结构及引脚图8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/出方式、方式1--选通输入/出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图2所示。
图2 8255控制字四、实验步骤及结果1、流水灯显示实验图3 流水灯显示程序流程图首先分别向A口和B口写入80H和01H，然后分别将该数右移和左移一位，再送到端口上，这样循环下去，从而实现流水灯的显示。
参考实验程序流程如图3所示。
图4 流水灯显示接线图a)实验接线图如图4所示，按图连接实验线路图，连接好的实物图如图5所示。
图5 8255连接实物图b)运行Tdpit集成操作软件，根据实验内容，编写实验程序，编译、链接，代码如下：IOY0 EQU 3000H ;片选IOY0对应的端口始地址MY8255_A EQU IOY0+00H*4 ;8255的A口地址MY8255_B EQU IOY0+01H*4 ;8255的B口地址MY8255_C EQU IOY0+02H*4 ;8255的C口地址MY8255_MODE EQU IOY0+03H*4 ;8255的控制寄存器地址STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSDA TA SEGMENTLA DB ? ;定义数据变量LB DB ?DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV DX,MY8255_MODE ;定义8255工作方式MOV AL,89H ;工作方式0，A口和B口为输出OUT DX,ALMOV DX,MY8255_A ;写A口发出的起始数据MOV AL,01HOUT DX,ALMOV LA,ALMOV DX,MY8255_B ;写B口发出的起始数据MOV AL,80HOUT DX,ALMOV LB,ALLOOP1: CALL DALL YMOV AL,LA ;将A口起始数据右移再写入A口ROL AL,1MOV LA,ALMOV DX,MY8255_AOUT DX,ALMOV AL,LB ;将B口起始数据左移再写入B口ROR AL,1MOV LB,ALMOV DX,MY8255_BOUT DX,ALMOV AH,1 ;判断是否有按键按下INT 16HJZ LOOP1 ;无按键则跳回继续循环，有则退出QUIT: MOV AX,4C00H ;结束程序退出INT 21HDALL Y PROC NEAR ;软件延时子程序PUSH CXPUSH AXMOV CX,0FFFHD1: MOV AX,0FFFFHD2: DEC AXJNZ D2LOOP D1POP AXPOP CXRETDALL Y ENDPCODE ENDSEND STARTc)运行程序，观察LED灯的显示，验证程序功能程序结果。
深圳大学实验报告课程名称：微型计算机技术实验项目名称：8255并行接口实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一，实验目的1，学习并掌握8255 的工作方式及其应用。
2，掌握8255 典型应用电路的接法。
3，掌握程序固化及脱机运行程序的方法。
二，实验设备PC机器一台，TD-PITE实验装置一套，导线若干，另外PC与TD-PITE实验装置连接线。
三，实验内容1，基本输入输出实验。
编写程序，使8255 的A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就发生相应改变。
2，流水灯显示实验。
编写程序，使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。
四实验内容及步骤1. 基本输入输出实验本实验使8255 端口A 工作在方式0 并作为输入口，端口 B 工作在方式0并作为输出口。
实验接线图如图6 所示，按图连接实验线路图。
用一组开关信号接入端口A，端口 B 输出线接至一组数据灯上，然后通过对8255 芯片编程来实现输入输出功能。
2. 流水灯显示实验：使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。
实验接线图如下图所示。
微机原理实验报告——并口实验一、实验目的本实验旨在通过并口实验，了解和掌握微机原理中并口的基本原理、工作方式以及编程操作方法，通过实际操作并口实验，巩固并深化对微机原理的理解。
二、实验原理并口是微机原理中的一种常见的输入输出接口，并具有较高的灵活性和通信能力。
并口的基本结构包括数据寄存器和状态寄存器，通过使能信号对并口进行控制。
在并口实验中，通过编写相应的程序，实现将数据并行输入并通过并口输出的功能。
实验中主要使用的是8255芯片实现并口的控制。
三、实验器材1. IBM PC机或兼容机2. 8255芯片3. 连接线缆四、实验步骤1. 将8255芯片连接到计算机的并口接口，确保连接正确稳固。
2. 打开计算机并进入操作系统。
3. 编写并口控制程序。
在程序中，首先需要设置8255芯片为输出模式，然后通过与8255芯片对应的数据寄存器将需要输出的数据写入，并通过使能信号控制数据传输。
4. 运行编写好的程序，观察程序运行的结果。
五、实验结果与分析通过实验发现，在编写并口控制程序的过程中，需要正确设置8255芯片的工作模式和相应的寄存器，否则无法实现正确的数据传输。
其中，使能信号的控制也是关键的一步，通过正确的控制使能信号，才能实现数据的传输与输出。
六、实验总结通过本次并口实验，我们深入学习和掌握了微机原理中并口的基本原理和工作方式。
实验中我们了解到，在编写并口控制程序时需要对8255芯片的寄存器进行正确的设置，以确保数据传输和输出的正确性。
并口具有很高的灵活性和通信能力，能够广泛应用于各种数据输入输出的需求中。
然而，本次实验仅是对并口实验的基础性操作，实际应用中还需要根据具体需求进行更复杂的编程和控制。
为了更好地应用并口，建议在掌握基本操作的基础上，进一步学习并口的高级应用和相关技术。
最后，本次实验不仅提高了我们对微机原理的理解，也加深了我们对硬件与软件配合的理解。
通过实际动手实验，我们更加深入地理解了微机原理并口实验的基本原理与操作方法。

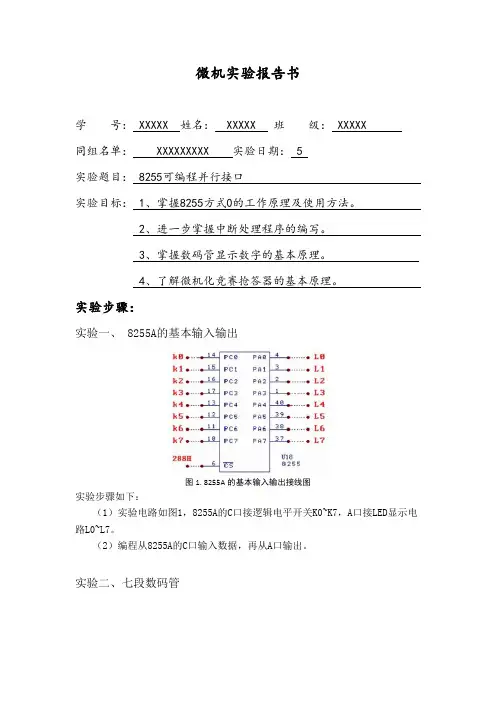

微机实验报告书学号： XXXXX 姓名： XXXXX 班级： XXXXX同组名单： XXXXXXXXX 实验日期： 5实验题目： 8255可编程并行接口实验目标： 1、掌握8255方式0的工作原理及使用方法。
2、进一步掌握中断处理程序的编写。
3、掌握数码管显示数字的基本原理。
4、了解微机化竞赛抢答器的基本原理。
实验步骤：实验一、 8255A的基本输入输出图1. 8255A的基本输入输出接线图实验步骤如下：（1）实验电路如图1，8255A的C口接逻辑电平开关K0~K7，A口接LED显示电路L0~L7。
（2）编程从8255A的C口输入数据，再从A口输出。
实验二、七段数码管图2. 七段数码管接线图实验步骤如下：（1）静态显示：按图2（a）连接好电路，将8255A的A口PA0~PA6分别与七段数码管的段码驱动输入端a~g相连，位码驱动输入端S1接+5V（选中），S0、dP接地（关闭）。
编程从键盘输入一位十进制数字（0~9），在七段数码管上显示出来。
（2）动态显示：按图2（b）连接好电路，七段数码管段码连接不变，位码驱动输入端S1接+5V（选中），S0接8255A的C口的PC1。
编程在两个数码管上显示“56”。
实验三、竞赛抢答器图3. 竞赛抢答器电路图实验步骤如下：图3位竞赛抢答器（模拟）的原理图，逻辑开关K0~K7代表竞赛抢答按钮0~7号，当某个逻辑电平开关置“1”时，相当于某组抢答按钮按下。
在七段数码管上将其组号（0~7）显示出来。
程序框图：实验一：实验二：实验三：程序清单：;*************************;;* 8255A的基本输入输出 *;;*************************;IOPORT EQU0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHCODE SEGMENTASSUME CS:CODESTART:MOV DX,IO8255K ;对8255进行设定，A输出，C输入MOV AL,10001001BOUT DX,ALINPUT:MOV DX,IO8255C ;从C输入IN AL,DXMOV DX,IO8255A ;从A输出OUT DX,ALMOV DL,0FFH ;判断是否有按键MOV AH,06HINT21HJZ INPUT ;若无，则继续C输入，A输出MOV AH,4CH ;否则，返回DOSINT21HCODE ENDSEND START;************************************;;*键盘输入数据(0-9)控制LED数码管显示*;;************************************;DA TA SEGMENTIOPORT EQU 0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHMESG1 DB 0DH,0AH,'Input a num (0--9),other key is exit:',0DH,0AH,'$'DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DA TAMOV DS,AXMOV DX,IO8255K ;使8255的A口为输出方式MOV AX,10000000BOUT DX,ALSSS: MOV DX,OFFSET MESG1 ;显示提示信息MOV AH,09HINT 21HMOV AH,01 ;从键盘接收字符INT 21HCMP AL,'0' ;是否小于0JL EXIT ;若是则退出CMP AL,'9' ;是否大于9JG EXIT ;若是则退出SUB AL,30H ;将所得字符的ASCII码减30HMOV BX,OFFSET LED ;BX为数码表的起始地址XLAT ;求出相应的段码MOV DX,IO8255A ;从8255的A口输出OUT DX,ALJMP SSS ;转SSSEXIT: MOV AH,4CH ;返回INT 21HCODE ENDSEND START;******************************;;* LED数码管实验动态显示“56”*;;******************************;DA TA SEGMENTIOPORT EQU 0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;段码BUFFER1 DB 6,5 ;存放要显示的个位和十位BZ DW ? ;位码DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV DX,IO8255K ;将8255设为A口输出MOV AL,80HOUT DX,ALMOV DI,OFFSET BUFFER1 ;设di为显示缓冲区LOOP2: MOV BH,02LLL: MOV BYTE PTR BZ,BHPUSH DIDEC DIADD DI, BZMOV BL,[DI] ;bl为要显示的数POP DIMOV AL,0MOV DX,IO8255COUT DX,ALMOV BH,0MOV SI,OFFSET LED ;置led数码表偏移地址为SIADD SI,BX ;求出对应的led数码MOV AL,BYTE PTR [SI]MOV DX,IO8255A ;自8255A的口输出OUT DX,ALMOV AL,BYTE PTR BZ ;使相应的数码管亮MOV DX,IO8255COUT DX,ALMOV CX,3000DELAY: LOOP DELAY ;延时MOV BH,BYTE PTR BZSHR BH,1JNZ LLLMOV DX,0FFHMOV AH,06INT 21HJE LOOP2 ;有键按下则退出MOV DX,IO8255CMOV AL,0 ;关掉数码管显示OUT DX,ALMOV AH,4CH ;返回INT 21HCODE ENDSEND START;***************;;* 模拟抢答器 *;;***************;DA TA SEGMENTIOPORT EQU 0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ;数码表DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV DX,IO8255K ;设8255为A口输出,C口输入MOV AL,10001001BOUT DX,ALMOV BX,OFFSET LED ;使BX指向段码管首址SSS: MOV DX,IO8255CIN AL,DX ;从8255的C口输入数据OR AL,AL ;比较是否为0JE SSS ;若为0,则表明无键按下，转sssMOV CL,0FFH ;cl作计数器,初值为-1 RR: SHR AL,1INC CLJNC RRMOV AL,CLXLATMOV DX,IO8255AOUT DX,ALMOV DL,7 ;响铃ASCII码为07MOV AH,2INT 21HWAI: MOV AH,1INT 21HCMP AL,20H ;是否为空格JNE EEE ;不是,转eeeMOV AL,0 ;是,关灭灯MOV DX,IO8255AOUT DX,ALJMP SSSEEE: MOV AH,4CH ;返回INT 21HCODE ENDSEND START运行结果：实验一：当逻辑开关K0~K7中的一个或几个打开时，对应的LED灯就会亮起来，即利用8255A实现了基本的输入输出控制。
8255输入输出实验报告
实验目的
本次实验旨在掌握8255芯片的输入输出原理和使用方法，通过实验了解并掌握8255芯片的原理和控制方法，提高实际操作能力。
实验器材
1. 8255芯片
2. 8086单片机
3. 电源
4. 万用表
5. LED灯
6. 按钮开关
实验步骤
1. 连接电路
根据实验原理和电路图，连接相应的电路，包括8255芯片、8086单片机、电源、万用表、LED灯和按钮开关等。
2. 编写程序
根据实验要求，编写相应的程序，包括8255芯片的输入输出控制
程序，以及相关的控制指令。
3. 运行程序
将编写好的程序烧录到8086单片机中，启动程序，进行相应的输入输出操作。
4. 测试结果
通过测试程序的运行结果，验证输入输出是否正确，并进行相应的调试和修改。
实验结果
经过实验，我们成功地掌握了8255芯片的输入输出原理和使用方法，熟悉了8255芯片的控制指令和编写程序的方法，成功地实现了输入输出操作。
本次实验不仅提高了我们的实际操作能力，还增强了我们对硬件电路和控制程序的理解和应用能力。
实验体会
本次实验让我深刻地认识到了硬件电路和控制程序的重要性，同时也让我感受到了实验的乐趣和挑战。
通过实验，我不仅学会了控制8255芯片的方法，还深入了解了单片机和电路原理，提高了自己的实际操作能力和理论知识水平。
结论
通过本次实验，我们掌握了8255芯片的输入输出原理和使用方法，熟悉了8255芯片的控制指令和编写程序的方法，成功地实现了输入输出操作。
本次实验不仅提高了我们的实际操作能力，还增强了我们对硬件电路和控制程序的理解和应用能力。
实验四并行接口实验一、实验目的1.掌握通过8255A并行口进行数据传输的方法。
2.控制16位数据灯的相对循环显示。
二、实验设备PC机一台，TD—PIT／TD—PIT—B实验装置一套。
三、实验内容1、基本输入输出实验。
编写程序，使8255的A口为输出，B口为输入，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就改变。
2、流水灯显示实验。
编写程序，使8255的A口和B口均为输出，实现16位数据灯的相对循环显示。
四、8255工作原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位、32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/出方式、方式1--选通输入/出方式、方式2--双向选通工作方式。

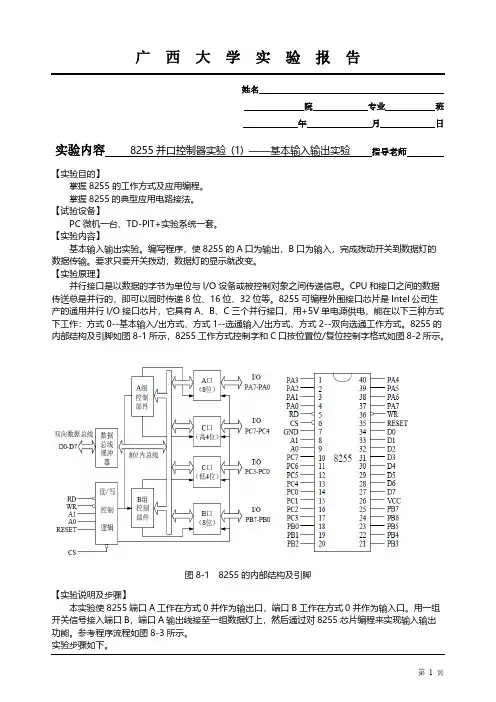

8255的内部结构及引脚如图3-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图3-2所示。
图3-1 8255的内部结构及引脚图3-2 8255控制字格式五、实验步骤I、基本输入输出实验本实验使8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。
参考程序流程如图3-3所示。
图3-3 8255并行接口芯片基本输入/输出实验(1)参考程序流程图实验步骤编写程序，使8255并行接口芯片端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。
用一组开关信号接入端口B，端口A输出线接至一组数据灯上，实现输入输出功能。
具体实验步骤如下。
1）确认从PC机引出的两根扁平电缆已经连接在实验平台上。
2）打开实验箱电源，首先运行PCI_BIOS.EXE程序，查看I/O空间始地址。
3）参考图3-4所示连接实验线路。
4）利用查出的地址编写程序，然后编译链接。
5）运行程序，拨动开关，看数据灯显示是否正确图3-4 8255并行接口芯片基本输入/输出实验参考接线图==================================================================================== 文件名: A82551.ASM功能描述: B为输入，A口为输出，将读入的数据输出显示====================================================== SSTACK SEGMENT STACKDW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE, SS:SSTACKSTART: MOV DX, 0646HMOV AL, 82HOUT DX, ALAA1: MOV DX, 0642HIN AL, DXCALL DELAYMOV DX, 0640HOUT DX, ALJMP AA1DELAY: PUSH CXMOV CX, 0F00HAA2: PUSH AXPOP AXLOOP AA2POP CXRETCODE ENDSEND START实验现象：当拔动B接口对应的开关时候，A接口对应的二极管亮。
《微机原理及应用技术》课程实验报告实验五可编程并行I/O接口8255【预习内容】1．怎样选中可编程I/O接口？怎样实现I/O端口的寻址？8255的CS/接地址译码/CS0，则命令字地址为8003H，PA口地址为8000H，PB口地址为8001H，PC口地址为8002H。
通过地址/数据总线，按照指定地址进行读写操作直接选中8255。
并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片。
CPU与外设交换的数据是以字节为单位进行的。
因此一个外设的数据端口含有8位。
而状态口和命令口可以只包含一位或几位信息，所以不同外设的状态口允许共用一个端口，命令口也可共用。
数据信息、状态信息和控制信息的含义各不相同，按理这些信息应分别传送。
但在微型计算机系统中，CPU通过接口和外设交换数据时，只有输入（IN）和输出（OUT）两种指令，所以只能把状态信息和命令信息也都当作数据信息来传送，且将状态信息作为输入数据，控制信息作为输出数据，于是三种信息都可以通过数据总线传送了。
但要注意，这三种信息被送入三种不同端口的寄存器，因而能实施不同的功能。
CPU对外设的访问实质上是对I/O接口电路中相应的端口进行访问，也需要由译码电路来形成I/O端口地址。
I/O端口的编址方式有两种·存储器映象寻址方式·I/O指令寻址方式2．8255A接口芯片内含几个I/O端口？它们的名称分别是？这些I/O口地址有何特点？三个数据端口，三种工作方式A口可工作于方式0、方式1和方式2中的任一种B口可工作于方式0和方式1，但不能工作于方式2C口只能工作于方式08位数据端口：A口、B口、C口A口：PA7~PA0B口：PB7~PB0C口：PC7~PC0连接外部设备A口与B口为一个8位的输入口或输出口C口单独作为一个8位的输入口或输出口配合A口和B口使用，作为控制信号和状态信号3．8255A有几个控制字？怎样设置？它有两个控制字，一个是方式选择控制字，一个是对C口进行置位或复位控制字。
实验一 8255并行接口实验
一、实验目的和要求
1.学习利用并行接口芯片8255构成并行接口电路的基本方法。
2.熟悉掌握并行接口芯片8255的基本性能及在实际应用中硬件连接、初始化
编程方法。
二、实验内容
编写程序，使8255的219口为输出口，218为输入口，从218口将K0~K7作为一个字读入，再从219口输出这一反码字节。
三、实验算法
先初始化8255，将219口设置为输出口，218为输入口；再通过输入指令从8255的218口读入数据；最后通过输出指令将数据从8255的219口输出，在灯上显示出来。
四、实验电路图
电路图如下所示：
五、程序清单
CODE SEGMENT
ASSUME CS:CODE
START:
MOV DX,21BH ；初始化8255
MOV AL,90H
OUT DX,AL
BG: MOV DX,218H ；从8255的218口（即A口）读入数据
IN AL,DX ；数据存放到AL里
MOV DX,219H ；从8255的219口（即B口）输出数据
OUT DX,AL
JMP BG ；无限循环输入输出
CODE ENDS
END START
六、实验现象、结果与分析
随意扳动K0～Ｋ７，218口接收输入的数据，219口输出相应的数据到L0～L7，使对应指示灯亮。
七、实验体会
通过本实验了解8255的工作特性，初步知道了怎么用8255进行编程控制。
八、主要仪器设备
计算机、接口实验箱平台。
微机原理实验报告班级：XXXXX姓名：XXXX学号：20XXXXXXXXX大学信息科学与技术学院信息工程系实验五8255并口实验报告一、实验目的：1、掌握 8255 和微机接口方法；2、掌握 8255 的工作方式和编程原理。
二、实验内容：用8255 PA作开关量输入口，PB作输出口。
实现从PA口读入开关量信息，并送PB口显示。
三、程序流程1、工作原理8255 可编程外围接口芯片是 Intel 公司生产的通用并行接口芯片，它具有 A、 B、C 三个并行接口，用+5V 电源供电，能在以下三种方式下工作：方式 0：基本输入／输出方式方式 1：选通输入／输出方式方式 2：双向选通工作方式本实验设定8255端口A工作在方式0并作为输入口，读取 K1~K8 八个开关量，送PB 口显示。
PB 口工作在方式0，作为输出口。
2、流程图（此处自己用visio画一遍）四、实验电路五、代码与注释（自己填写）CODE SEGMENTASSUME CS:CODE,DS:CODE,ES:CODEORG 32E0HPA EQU 0FFD8HPB EQU 0FFD9HPC EQU 0FFDAHPCTL EQU 0FFDBHH2: MOV DX,PCTLMOV AL,90HOUT DX,ALP2: MOV DX,PAIN AL,DXINC DXOUT DX,ALJMP P2CODE ENDSEND H2六、实验步骤1、实验连线⑴ 8255 PA 口接 K1～K8， PB 口接 L1～L8。
2、 PC 环境在与 PC 联机状态下，编译、连接、下载 PH88\he02.asm，用连续方式运行程序。
3、 LED 环境⑴在“P.”状态下按“0→EV/UN”，装载实验所需的代码程序。
⑵在“P.”状态下键入32E0，然后按“EXEC”进入实验项目的运行。
4、观察运行结果在连续运行方式下，按 K1～K8，观察 L1～L8 发光二极管是否对应点亮。
浙江工业大学计算机学院实验报告实验名称 8255并行接口实验姓名徐洁学号 ************班级计科1301班教师雷艳静日期 2015/12/31一、实验内容与要求1.1 实验内容8255方式0实验一：从8255端口C输入数据，再从端口A输出，即TPC-USB平台按逻辑电平开关K0~K7通过编程使端口C接收，然后再通过端口A输出到LED显示电路L0~L7,这样逻辑电平开关的值就可以通过8255芯片显示在LED显示电路上。
8255方式1输出实验：编程实现每按一次单脉冲按钮产生一个正脉冲，使8255产生一次中断，让CPU进行一次中断服务：依次输出01H、02H、04H、08H、10H、20H、40H、80H 使LED显示电路L0~L7依次发光，中断8次结束。
8255方式1输入实验：编程实现每按一次单脉冲按钮产生一个正脉冲使8255产生一次中断请求，让CPU进行一次中断服务，读取逻辑电平开关预置的ASCII码，在屏幕上显示其对应的字符，中断8次结束。
1.2 实验要求(1) 具有一定的汇编编程的基础，能编写一些基本语句来实现实验。
实验前根据实验流程图，写出对应代码；(2) 要了解8255A并行接口芯片内部结构和外部引脚，理解8255芯片的工作方式和程序设计方法；(3) 熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路；(4) 8255方式0实验一：连接PC与TPC-USB平台，用微机实验软件运行程序，用TPC-USB平台上的逻辑电平开关与LED显示电路观察，LED显示的值与逻辑电平开关设的值对应；(5) 8255方式1输出实验：连接PC与TPC-USB平台，用微机实验软件运行程序，手按单脉冲按钮，观察LED显示电路能依次发光，按8次后，中断结束，程序结束；(6) 8255方式1输入实验：连接PC与TPC-USB平台，用微机实验软件运行程序，用TPC-USB平台的逻辑电平开关设置一个ASCII码，按一次单脉冲，屏幕就能显示该ASCII码对应的字符，变更逻辑电平的开关，按一次单脉冲，屏幕就会显示变更的ASCII码对应的字符。
WORD格式深圳大学实验报告课程名称：微型计算机技术实验项目名称：8255并行接口实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一，实验目的1，学习并掌握8255的工作方式及其应用。
2，掌握8255典型应用电路的接法。
3，掌握程序固化及脱机运行程序的方法。
二，实验设备PC机器一台，TD-PITE实验装置一套，导线若干，另外PC与TD-PITE实验装置连接线。
三，实验内容1，基本输入输出实验。
编写程序，使8255的A口为输入，B口为输出，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就发生相应改变。
2，流水灯显示实验。
编写程序，使8255的A口和B口均为输出，数据灯D7～D0由左向右，每次仅亮一个灯，循环显示，D15～D8与D7～D0正相反，由右向左，每次仅点亮一个灯，循环显示。
四实验内容及步骤1.基本输入输出实验本实验使8255端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。
实验接线图如图6所示，按图连接实验线路图。
用一组开关信号接入端口A，端口B输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入输出功能。
图68255基本输入输出失误接线图3.编写实验程序如下面（1）汇编源程序SSTACKSEGMENTSTACKDW32DUP(?)SSTACKENDSCODESEGMENTASSUMECS:CODESTART:MOVDX,0646H；控制端口地址0646H送DX，因为8255的cs端口接的是I0Y1，而I0Y1对应的编址空间是0640H—067FH，所以这里是0646H。
MOVAL,90H；方式选择控制字送ALOUTDX,AL；方式选择控制字输给8255A的控制端口，完成端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。
AA1:MOVDX,0640H；控制端口A地址0640H送DXINAL,DX；将端口A连接的开关的对应状态送给ALCALLDELAYMOVDX,0642H；控制端口A地址0642H送DXOUTDX,AL；将AL的数据送到8255的端口B，从而使其连接的LED的灯发光JMPAA1DELAY:PUSHCXMOVCX,0F00HAA2:PUSHAXPOPAXLOOPAA2POPCXRETCODEENDSENDSTARTii具体实验步骤如下述：（1）编写实验程序，经编译、连接无误后装入系统（2）运行程序，改变拨动开关，同时观察LED显示，验证程序功能。
8255并行口实验实验报告作者：一、实验目的掌握8255A的编程原理。
二、实验设备CPU挂箱、8086CPU模块。
三、实验内容8255A 的A 口作为输入口，与逻辑电平开关相连。
8255A的B 口作为输出口，与发光二极管相连。
编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。
四、实验原理介绍本实验用到两部分电路：开关量输入输出电路和8255可编程并口电路。
五、实验步骤1、实验接线CS0 CS8255；PA0〜PA7 平推开关的输出K1〜K8;PBL PB7发光二极管的输入LED〜LED82、编程并全速或单步运行。
3、全速运行时拨动开关，观察发光二极管的变化。
当开关某位置于L 时，对应的发光二极管点亮，置于H时熄灭。
六、实验提示实验也是如此。
实验中，8255A工作于基本8255A是比较常用的一种并行接口芯片，其特点在许多教科书中均有介绍。
8255A 有三个8位的输入输出端口，通常将A端口作为输入用，B端口start: mov作为输出用，C 端口作为辅助控制用，本输入输出方式（方式0）。
七、 实验结果程序全速运行后，逻辑电平开关的状态改变应能在 LED 上显示出来。
例如：K2置于L 位置，则对应的LED2应该点亮。
八、 程序框图（实验程序名：）九、程序源代码清单:codesegme nt movpublicax,90h ;设置为A 口输入，B 口输出assume cs:code dx,04a6h ;控制寄存器地址org 100hout dx,axadd:mov al,Ofehstart1:mov dx,04a2h 芯片的入口地址out dx,almov bl,almov dx ,04a0hin al,dxtest ax,01hjz strat2mov al ,blrol al,1 流水灯循环左移mov bl,almovcx,3000h设置cx为灯闪烁时间对应的循环次数loop addjmp start1 无条件跳转至start1 strat2:mov al,blmov dx,04a2hout dx,alror al,1 流水灯循环左移mov bl, almov cx,3000hadd1:loop addjmp start 无条件跳转至startcode endsend start十、实验总结通过该实验，掌握了8255A的编程原理，学会了用汇编语言来编写程序控制8255A进行流水灯的操作实验。
8255并行接口应用实验报告专业名称（班级）姓名学号课程名称微机原理实验题目8255并行接口实验实验日期2010-X-X 任课教师/指导教师：段新明【实验目的：】1．掌握8255的工作方式和应用编程。
2．掌握8255的典型应用电路接法。
【实验设备及器件：】PC机一台，TD—PIT实验仪器一套。
【实验内容及步骤：】1．基本输入输出实验。
编写程序，使8255的A口为输出，B口为输入，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就改变。
2．流水线指示灯的显示实验。
编写程序，使8255的A口和B口均为输出，实现16位数据灯的相对循环显示。
3．键盘及显示实验。
按照实验线路编写实验程序，使按下不同的按键后数码管显示相应的数字。
【实验原理图及程序流程图】1、基本输入/输出实验：本实验使8255端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。
用一组开关信号接入端口A，端口B输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入/输出功能。
8255基本输入/输出实验参考接线图如图所示。
流程图：程序代码及注释：实验步骤(1).设计实验线路图，将PCI总线扩展卡上总线与仿真ISA总线进行连接。
(2).编写程序。
(3).打开实验箱电源，运行程序，拨动开关组，观察数据灯的显示。
2、流水线指示灯显示实验：首先分别将A口和B口写入7FH和FEH，然后分别将该数右移和左移一位，在送到端口上，这样循环下去，从而实现流水灯的显示。
8255流水灯显示实验参考接线图如图所示。
流程图：程序代码及注释：实验步骤(1).设计实验线路图，将PCI总线扩展卡上总线与仿真ISA总线进行连接。
(2).编写程序。
(3).打开实验箱电源，运行程序，观察数据灯的显示。
3．键盘及显示实验实验要求将8255单元与LED-KEYBOARD单元连接，编写程序，扫描键盘输入，并将扫描结果送数码块显示。
8255键盘及显示实验参考接线图如图3-6所示。
