开启式、封闭式、半封闭式螺杆压缩机的比较上课讲义

开启式、封闭式、半封闭式螺杆压缩机的比较螺杆式压缩机的发展史与现状螺杆式压缩机是瑞典皇家工学院教授Alf Lysholm于1934年发明的，其初衷是用于柴油机和燃气汽轮机的增压。

据有关统计：在3000小时运转期间，活塞机组的故障是螺杆机组的10倍；在12,000小时运转期间，活塞机组的故障是螺杆机组的4倍。

螺杆机属于回转式机型，它的振幅是活塞机的1/5，故振动和噪声都比较小。

目前，喷油螺杆压缩机已成为空气动力和制冷空调这两个领域的主要机型。

在中等容积流量的空气动力装置及中等制冷量的制冷装置中，占据了市场的优势份额。

在食品、医药等行业，无油螺杆压缩机更是作为新颖清洁高效的工艺压缩机大显身手、备受推崇。

螺杆压缩机的心脏部件是螺杆转子，转子型线的先进性又决定着整机的性能优劣，对加工精度和表面热处理的要求都很高。

能否加工出最先进的型线已成为衡量一个机加工企业经济实力、技术实力的标志。

目前转子型线已发展到第三代——不对称型线，主要有德国的GHH型线、日本的日立型线和瑞典的Atlas copco SAP型线，采用5对6非对称齿形。

螺杆的加工设备和测量检测设备基本依赖国外进口，主要有英国HOLROYD加工中心、德国MAUSER、意大利DEA、英国IMS的三坐标测量系统，但价格都非常昂贵，动辄几千万元，一般企业无力承受购买和日常维护，所以国内一些制冷机组生产企业在生产或供货时会有两种选择：一是“拿来主义”，即压缩机或机头部件直接从国外专业的生产厂家采购，目前国际上比较优质的压缩机品牌有德国的比泽尔（BITZER）、格拉索、意大利莱富康（REFCOMP）、富士豪、考玛（COMA）、台湾汉钟（HANBELL）、复盛、日本的日立、大金、三菱重工、神钢、美国富利克（FRICK）、瑞典阿特拉斯·科普柯（Atlas copco）；蒸发器、冷凝器、除油器等在国内配套加工，外加一些进口的电气控制元器件（像工业可编程控制器PLC、可编程终端触摸屏、过滤器、热力膨胀阀等）完成组装出厂。

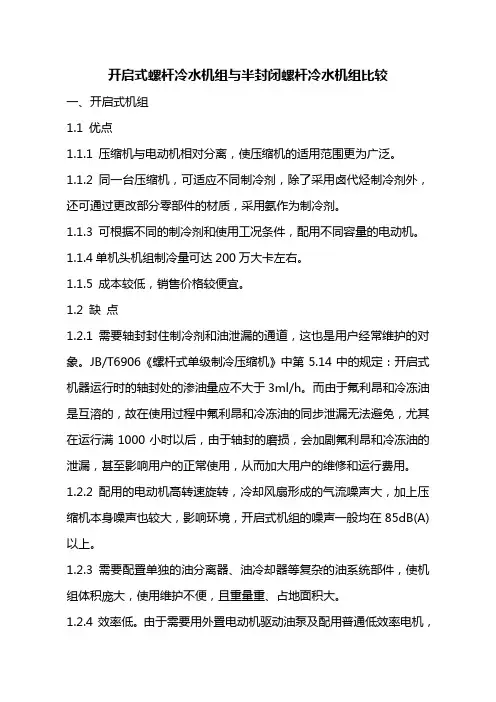

开启式螺杆冷水机组与半封闭螺杆冷水机组比较一、开启式机组1.1 优点1.1.1 压缩机与电动机相对分离，使压缩机的适用范围更为广泛。

1.1.2 同一台压缩机，可适应不同制冷剂，除了采用卤代烃制冷剂外，还可通过更改部分零部件的材质，采用氨作为制冷剂。

1.1.3 可根据不同的制冷剂和使用工况条件，配用不同容量的电动机。

1.1.4单机头机组制冷量可达200万大卡左右。

1.1.5 成本较低，销售价格较便宜。

1.2 缺点1.2.1 需要轴封封住制冷剂和油泄漏的通道，这也是用户经常维护的对象。

JB/T6906《螺杆式单级制冷压缩机》中第5.14中的规定：开启式机器运行时的轴封处的渗油量应不大于3ml/h。

而由于氟利昂和冷冻油是互溶的，故在使用过程中氟利昂和冷冻油的同步泄漏无法避免，尤其在运行满1000小时以后，由于轴封的磨损，会加剧氟利昂和冷冻油的泄漏，甚至影响用户的正常使用，从而加大用户的维修和运行费用。

1.2.2 配用的电动机高转速旋转，冷却风扇形成的气流噪声大，加上压缩机本身噪声也较大，影响环境，开启式机组的噪声一般均在85dB(A)以上。

1.2.3 需要配置单独的油分离器、油冷却器等复杂的油系统部件，使机组体积庞大，使用维护不便，且重量重、占地面积大。

1.2.4 效率低。

由于需要用外置电动机驱动油泵及配用普通低效率电机，其效率低，空调名义工况下能效比一般不超过3.9。

1.2.5 由于一般均采用单压缩机型式，一旦出现故障，将使用户无法使用，尤其对生产工艺用冷源，将使用户损失重大。

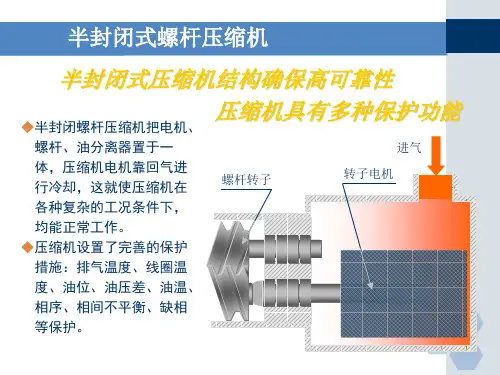

二、半封闭式机组2.1 优点2.1.1 由于采用半封闭方式，电机与压缩机一体化设计，故噪声低、振动小，不存在开启式机组的氟利昂和冷冻油的泄漏等问题，减少了用户的维护和管理成本，并不会因泄漏而影响用户的正常使用。

2.1.2 由于采用半封闭方式，电机与压缩机合为一体，加上内置分油消音器，大大地降低了运行噪声。

同等冷量开启与半封闭式噪声差别约为20dB(A)。

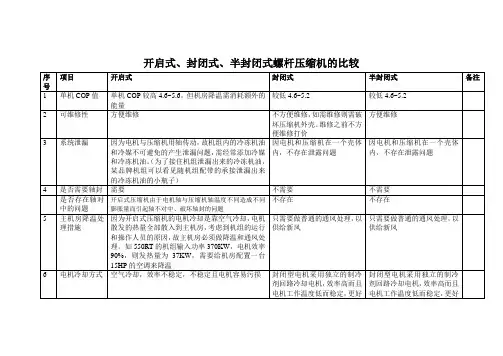

开启式、封闭式、半封闭式螺杆压缩机的比较
螺杆式压缩机的发展史与现状
螺杆式压缩机是瑞典皇家工学院教授Alf Lysholm于1934年发明的，其初衷是用于柴油机和燃气汽轮机的增压。

据有关统计：在3000小时运转期间，活塞机组的故障是螺杆机组的10倍；在12,000小时运转期间，活塞机组的故障是螺杆机组的4倍。

螺杆机属于回转式机型，它的振幅是活塞机的1/5，故振动和噪声都比较小。

目前，喷油螺杆压缩机已成为空气动力和制冷空调这两个领域的主要机型。

在中等容积流量的空气动力装置及中等制冷量的制冷装置中，占据了市场的优势份额。

在食品、医药等行业，无油螺杆压缩机更是作为新颖清洁高效的工艺压缩机大显身手、备受推崇。

螺杆压缩机的心脏部件是螺杆转子，转子型线的先进性又决定着整机的性能优劣，对加工精度和表面热处理的要求都很高。

能否加工出最先进的型线已成为衡量一个机加工企业经济实力、技术实力的标志。

目前转子型线已发展到第三代——不对称型线，主要有德国的GHH型线、日本的日立型线和瑞典的Atlas copco SAP型线，采用5对6非对称齿形。

螺杆的加工设备和测量检测设备基本依赖国外进口，主要有英国HOLROYD加工中心、德国MAUSER、意大利DEA、英国IMS的三坐标测量系统，但价格都非常昂贵，动辄几千万元，一般企业无力承受购买和日常维护，所以国内一些制冷机组生产企业在生产或供货时会有两种选择：一是“拿来主义”，即压缩机或机头部件直接从国外专业的生产厂家采购，目前国际上比较优质的压缩机品牌有德国的。

螺杆压缩机培训资料海黄和紫檀哪个更有价值怕上当受骗，我们教你如何鉴别小叶紫檀的真伪！点击访问：木缘鸿官网北京十里河古玩市场，美不胜收的各类手串让记者美不胜收。

“黄花梨和紫檀是数一数二的好料，市场认可度又高，所以我们这里专注做这两种木料的手串。

”端木轩的尚女士向记者引见说。

海黄紫檀领风骚手串是源于串珠与手镯的串饰品，今天曾经演化为集装饰、把玩、鉴赏于一体的特征珍藏品。

怕上当受骗，我们教你如何鉴别小叶紫檀的真伪！点击访问：木缘鸿官网“目前珍藏、把玩木质手串的人越来越多，特别是海黄和印度小叶檀最受藏家追捧，有人把黄花梨材质的手串叫做腕中黄金。

”纵观海南黄花梨近十年的价钱行情，不难置信尚女士所言非虚。

一位从事黄花梨买卖多年的店主夏先生通知记者，在他的记忆中，2000年左右黄花梨上等老料的价钱仅为60元/公斤，2002年大量收购时，价格也仅为2万元/吨左右，而往常，普通价钱坚持在7000-8000元/公斤，好点的1公斤料就能过万。

“你看这10年间海南黄花梨价钱涨了百余倍，都说水涨船高，这海黄手串的价钱自然也是一路飙升。

”“这串最低卖8000元，能够说是我们这里海黄、小叶檀里的一级品了，普通这种带鬼脸的海黄就是这个价位。

”檀梨总汇的李女士说着取出手串让记者感受一下，托盘里一串直径2.5mm的海南黄花梨手串熠熠生辉，亦真亦幻的自然纹路令人入迷。

当问到这里最贵的海黄手串的价钱时，李女士和记者打起了“太极”，几经追问才通知记者，“有10万左右的，普通不拿出来”。

同海南黄花梨并排摆放的是印度小叶檀手串，价位从一串三四百元到几千元不等。

李女士引见说，目前市场上印度小叶檀原料售价在1700元/公斤左右，带金星的老料售价更高，固然印度小叶檀手串的整体售价不如海黄手串高，但近年来有的也翻了数十倍，随着老料越来越少，未来印度小叶檀的升值空间很大。

“和海黄手串比起来，印度小叶檀的价钱相对低一些，普通买家能消费得起。

”正说着店里迎来一位老顾客，这位顾客通知记者，受经济条件所限，他是先从1000元以内的小叶檀手串玩起，再一步一步升级的。

制冷螺杆压缩机培训课件制冷螺杆压缩机培训课件制冷螺杆压缩机是一种常用于工业制冷领域的设备，它通过压缩制冷剂来实现冷却效果。

在制冷行业中，螺杆压缩机被广泛应用于空调、冷库、冷藏车等领域。

为了更好地了解和掌握螺杆压缩机的工作原理和维护方法，进行一次专业的培训课程是非常必要的。

首先，我们来了解一下螺杆压缩机的工作原理。

螺杆压缩机通过两个相互啮合的螺杆来实现制冷剂的压缩。

其中一个螺杆称为主动螺杆，另一个螺杆称为被动螺杆。

当主动螺杆旋转时，被动螺杆也会跟随旋转，两个螺杆之间的啮合空间逐渐减小，从而将制冷剂压缩。

压缩后的制冷剂会进入冷凝器，通过散热的方式将热量释放出去，然后再进入蒸发器进行制冷。

螺杆压缩机具有高效、稳定的特点。

相比于其他类型的压缩机，螺杆压缩机的运转更加平稳，噪音更低，能耗更少。

这使得螺杆压缩机成为许多工业制冷系统的首选设备。

在培训课程中，我们需要详细了解螺杆压缩机的各个部件和其工作原理，以便能够更好地进行运维和维修工作。

其次，螺杆压缩机的维护保养也是非常重要的。

正常的维护保养可以延长螺杆压缩机的使用寿命，提高其工作效率。

在培训课程中，我们需要学习如何正确地对螺杆压缩机进行日常维护，包括定期清洗、润滑、紧固螺栓等工作。

同时，我们还需要学习如何判断螺杆压缩机是否存在故障，并学习相应的故障排除方法。

另外，培训课程还应该包括一些实践操作环节。

通过实际操作，我们能够更加直观地了解螺杆压缩机的工作过程和维护方法。

例如，我们可以模拟螺杆压缩机的运转过程，观察其工作状态，学习如何调整参数以达到最佳的工作效果。

此外，我们还可以学习如何正确地拆卸和安装螺杆压缩机的部件，以及如何使用相关的工具和设备。

总之，制冷螺杆压缩机培训课件是一项非常重要的培训内容。

通过培训，我们可以更好地了解螺杆压缩机的工作原理和维护方法，提高我们的专业知识和技能。

这对于提高我们的工作效率，保证制冷系统的正常运行具有重要意义。

因此，我们应该积极参加相关的培训课程，不断提升自己的专业水平。

半封闭电机与开启式电机对比在当今空调市场上，大约仅有25-30%的离心式冷水机组采用开启式电机，其他的均采用半封闭电机（密封的电机可以在现场进行拆卸维修）。

从下面几项对开启式电机与半封闭式电机进行比较：1、冷却原理1）开启式电机开启开电机是通过轴连接器来推动压缩机运行，电机与冷媒系统是完全隔离的，但由于电机产生的热量通过电机上的轴流风机散布于机房内，所以机房内需要增加一套特别设计的通风系统来降低机房内的温度。

2） 半封闭式电机封闭式电机与压缩机是连成一体的，电机所产生的热量通过制冷系统带走，其原理是在电机注入少量冷媒，使其蒸发时吸收电机产生的热量，而吸热汽化后的冷媒，则进入制冷系统，经过压缩后，由冷凝器将热量排到外界。

2、使用寿命1) 电机运行温度‚电机的寿命主要取决于绝缘老化，当电气强度与机械强度达到极值时，便不能再工作。

绝缘层老化机理在低电压时与高电压时有所差别。

低电压绝缘材料主要为热老化．．．；高电压绝缘材料主要为电老化（包括电晕、电离、电解），其次是高温腐蚀。

一般低电压电动机寿命试验，在额定条件下连续运行25000h ，实际使用为15年。

高电压电动机在额定条件下连续运行35000h ，实际使用寿命为20年。

电动机超载荷运行，温升会增加，每增加．．．8．－．10．．℃．，寿命降低约．．．．．．20．．％。

．．‛（摘自机械工业出版社2000年出版的《容积式压缩机技术手册》一书‘第37章压缩机驱动机器’）开启式电机：电机的冷却依靠机房内的空气来冷却，即在电机的轴端配臵有一轴流风机，有电机带动一起旋转，使得室内的空气穿过电机的定、转子，将电机的热量带走。

采用风冷方式会使两个传热表面存在较大的传热温差，所以在夏季制冷时，如果机房内没有通风降温设施情况下，电机线圈深处温度可能高达100℃以上，接近极限值。

如上所述，温度过高将会直接影响电动机的运行寿命。

同时电动机温度升高将会影响电机实际的使用功率。

‚1、环境温度的影响：电机额定功率P e 按下式修正：P e ’=K t P e 式中P e ’为较正温度影响后的电机功率（kW ）; P e 为电动机额定功率（kW ）；K t 为温度较正系数，参见下表10－1。

制冷系统由压缩机、冷凝器、干燥过滤器、制冷剂控制装置（膨胀阀毛细管）、蒸发器及制冷剂组成。

（一）：压缩机1、压缩机种类压缩机按密封方式可分为开放式、半封式和全封式三类，按压缩气体原理可分为容积式和速度式两种。

家用电冰箱用压缩机一般为全封闭容积式压缩机，它又分为往复式和旋转式压缩机，其中往复式压缩机又可分为滑管式、连杆式和旋转式压缩机。

我公司用的压缩机主要是往复式压缩机。

2、往复式压缩机工作过程往复式压缩机的工作过程由压缩、排气、膨胀和吸气四个过程，组成一次吸排气循环。

压缩：当气缸内充满低压蒸汽时，活塞从下止点往上运动，气缸容积变小，蒸汽被压缩，压力与温度升高，吸气阀片由于受到较高的蒸汽压力而关闭，而排气阀片因压力仍处于关闭状态。

排气：随着活塞继续上行，被压缩的蒸汽的压力逐渐高于排气腔压力，当蒸汽压力高于排气阀片的重量和弹簧力时，排气阀片被顶开，气缸内高温、高压蒸汽被上行的活塞推出，进入排气腔内。

膨胀：活塞从上止点开始向下移动，气缸容积逐渐变大，其压力、温度随之降低，直至蒸汽压力降到吸气腔压力时，该过程结束。

此时，吸排气阀处于关闭状态。

吸气：活塞继续下移，气缸内的蒸汽压力开始低于吸气腔压力，当压力差足以顶开吸气阀片时，该过程结束。

以上四个过程周而复始，完成压缩机压缩和输送的工作。

（二）：冷凝器1、百页窗式冷凝器示意图：2、丝网式冷凝器示意图：3、内置式冷凝器：1、冷凝器是使制冷剂气体放出热量变成液体的热交换装置。

2、冷凝器的种类按冷却方式可分为水冷却和空气冷却，其中空气冷却方式又分为空气自然对流冷却和风扇强制对流冷却；按形状结构可分为百叶窗式、丝管式和内藏式冷凝器。

目前我公司采用的主要是丝管式（多出关冰箱）和内藏式（多用于内销）。

（三）：干燥过滤器双孔式干燥过滤器示意图：干燥过滤器由干燥器和过滤器两部分组成，一般安装在冷凝器出口与毛细管进口之间的液体管道中，其作用是滤去制冷系统中的杂物和吸收制冷系统中的残留水份，防止冰堵，减少水份对制冷系统的腐蚀作用。
