博世新一代DCN应用手册采用强大的新软件包！从大型国际会议到本地市政会议，DCN 系统均可根据会议需要进行度身定制，从而为会议交流提供专业、灵活的支持。
在此，我们例举了一些情形来说明这款高品质系统的灵活性和多功能性。
基本版本非常适于使用一种通用语言且与会人员较少的会议。
基本设置可以进行扩充，以适用于需要同声传译、投票表决、身份识别、音频和视频显示以及博世强大软件包的大型多语种会议。
对于任何类型的会议，DCN 都能轻松消除障碍，使与会人员在享受充分自由的同时掌握会议的 内容。
新一代 DCN 会议系统：一款适于各种类型和大小会议的通用系统2 | 新一代 DCN1. 2. 3.4. 5.6. 7. 8. 9.10.11.12.13.14.15.16.17.18.19.新一代DCN|31253所有代表均配备话筒装置，并且话筒装置内置了扬声器以增加语音清晰度会议代表可以按下话筒按钮来请求发言。
同一时间只允许打开有限数量的话筒，因此易于保持注意力。
这有助于维护会场秩序并加快会议进程。
在达到最大数量后，请求发言的会议代表将列于等待列表中。
主席可以听取和登记发言请求，并可使用一个优先按键覆盖其他会议代表的发言。
此情况下，• 每个人都能听到清晰无比的声音• 会议主席全面控制会议进程• 优异的布局设计节省会议时间• 集中注意力• 无需操作人员所有会议代表的话筒都会被静音，并发出提示音。
通过这种方式，主席可以轻松主持会议。
客席发言人的演讲台配备一个嵌入式安装的 DCN 话筒和扬声器。
用于听众的手持话筒可以放在支架上，也可以随意移动。
所有 DCN 设备均直接连接至中央控制单元 (CCU)。
此 CCU 可为所有装置供电，均衡所有代表扬声器的音频，并且用于确定话筒的操作模式。
无需操作人员。
1. 讨论4 | 新一代 DCN25611采用电子表决，轻松获取与会人员的观点或快速进行决策主席使用主席机来主持会议，并控制投票表决过程。

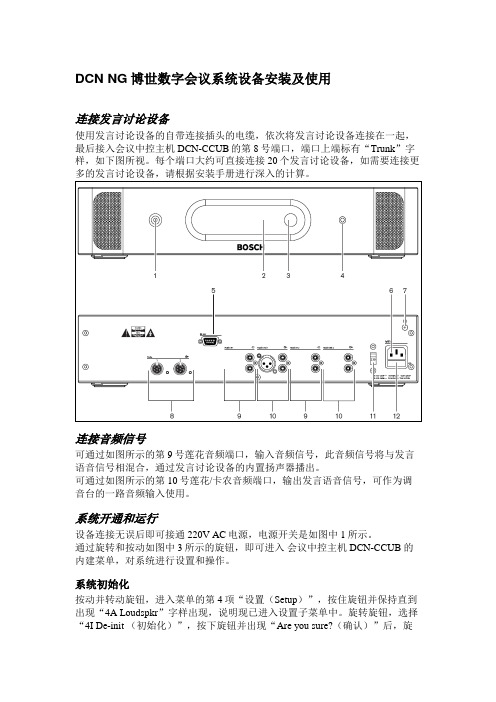

DCN NG博世数字会议系统设备安装及使用连接发言讨论设备使用发言讨论设备的自带连接插头的电缆，依次将发言讨论设备连接在一起，最后接入会议中控主机DCN-CCUB的第8号端口，端口上端标有“Trunk”字样，如下图所视。
每个端口大约可直接连接20个发言讨论设备，如需要连接更连接音频信号可通过如图所示的第9号莲花音频端口，输入音频信号，此音频信号将与发言语音信号相混合，通过发言讨论设备的内置扬声器播出。
可通过如图所示的第10号莲花/卡农音频端口，输出发言语音信号，可作为调音台的一路音频输入使用。
系统开通和运行设备连接无误后即可接通220V AC电源，电源开关是如图中1所示。
通过旋转和按动如图中3所示的旋钮，即可进入会议中控主机DCN-CCUB 的内建菜单，对系统进行设置和操作。
系统初始化按动并转动旋钮，进入菜单的第4项“设置（Setup）”，按住旋钮并保持直到出现“4A Loudspkr”字样出现，说明现已进入设置子菜单中。
旋转旋钮，选择“4I De-init （初始化）”，按下旋钮并出现“Are you sure?（确认）”后，旋转旋钮选择“Yes（是）”后，按下旋钮。
会议中控主机DCN-CCUB将为所有已连接的发言讨论设备进行地址再分配。
其它设置在子菜单2 Monitoring（监听）下，可选择不同的音源通过耳机进行监听，并调节音量。
可监听的音源：Floor（会场音）、Input1（1号音频输入端口）、Input2（2号音频输入端口）、Output1（1号音频输出端口）、 Output2（2号音频输出端口）。
音量调整范围：-31dB至0dB。
在子菜单3 Enquiry（设备版本）下，可察看会议中控主机DCN-CCUB的硬件版本。
在子菜单4 Setup（设置）下，可对会议中控主机DCN-CCUB进行进一步的设置。
4A Loudspkr （扬声器）：可对发言讨论设备的内置扬声器进行高音和低音调节；4B Mic Mode（话筒开启模式）：共有3种话筒管理模式，可设置1、2、4个话筒同时启动：Open（排队模式）：当发言讨论设备上的话筒启动按钮被按下时，如果未达到会议中控主机DCN-CCUB所允许的最多可同时开启的话筒数量，则此发言讨论设备可进行发言；如果已达到会议中控主机DCN-CCUB所允许的最多可同时开启的话筒数量，则此发言讨论设备进入发言等待队列，当已开启的发言讨论设备话筒关闭后，此发言讨论设备的话筒被自动开启，允许代表发言。

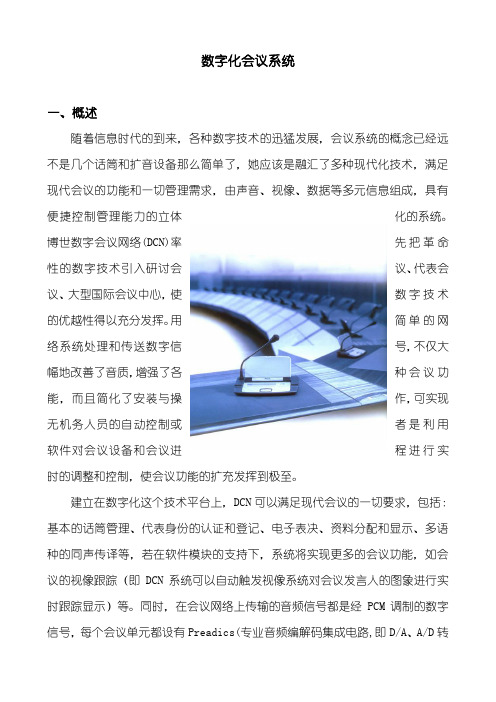

数字化会议系统一、概述随着信息时代的到来，各种数字技术的迅猛发展，会议系统的概念已经远不是几个话筒和扩音设备那么简单了，她应该是融汇了多种现代化技术，满足现代会议的功能和一切管理需求，由声音、视像、数据等多元信息组成，具有便捷控制管理能力的立体化的系统。
博世数字会议网络(DCN)率先把革命性的数字技术引入研讨会议、代表会议、大型国际会议中心，使数字技术的优越性得以充分发挥。
用简单的网络系统处理和传送数字信号，不仅大幅地改善了音质，增强了各种会议功能，而且简化了安装与操作，可实现无机务人员的自动控制或者是利用软件对会议设备和会议进程进行实时的调整和控制，使会议功能的扩充发挥到极至。
建立在数字化这个技术平台上，DCN可以满足现代会议的一切要求，包括：基本的话筒管理、代表身份的认证和登记、电子表决、资料分配和显示、多语种的同声传译等，若在软件模块的支持下，系统将实现更多的会议功能，如会议的视像跟踪（即DCN系统可以自动触发视像系统对会议发言人的图象进行实时跟踪显示）等。
同时，在会议网络上传输的音频信号都是经PCM调制的数字信号，每个会议单元都设有Preadics(专业音频编解码集成电路,即D/A、A/D转换集成一体的芯片)，确保信号的高保真传输，达到最佳的会议音效。
DCN强调使用标准连接，因此系统扩展就变得非常简单，所有DCN设备使用相同的电缆连接，改变系统配置或增加设备简单易行，这样就可以让用户按照会堂对功能和设置的要求度身定造完全匹配的系统，只须把模块化的DCN单元象链条一样组合起来就可形成任何形式的会议系统，包括非正式的小型会议或者有多语种、数千人参加的大型国际会议都能轻易搭建。
无论规模多大，操作和控制完全一样，这为用户带来极大的方便。
博世DCN的丰富功能已经得到世界范围的承认，新型的DCN Concentus继承了这个传统，它能为不同规模的会议集成不同的系统，它与已有的所有DCN设备全部相容，聪明的设计使它既能适合桌面使用，也适合嵌入安装使用。
BOSCH-同声传译系统说明BOSCH 同声传译系统说明中央控制器通过内置的D/A转换器，将会议系统的音频信号输入到混音功放进行扩声，并可将外部的声源信号通过中央控制器接入DCN系统，代表可在面板扬声器和耳机中直接收听。
BOSCH（原PHILIPS）数字会议网络系统(DCN)首开在研讨、代表、大型国际会议中应用数字技术的先河，它的信号传输和处理均采用了数字音频技术，具有多功能、高音质、数据传输保密可靠等特点，可对会议过程实行全面的控制，对各类型的会议都能提供灵活的管理，不论是非正式的小型会议，还是上千人的国际大型会议。
DCN是同类设备中率先采用全数字技术的系统。
具有多功能、高音质、数据传送保密可靠等特点，可以满足现代会议的一切管理需求，包括：基本的话筒管理，代表认证和登记，电子表决，资料分配和显示以及多语种的同声传译。
系统的信号和处理采用了久经考验的飞利浦数字音频技术。
比如在会议代表用的话筒中采用了高性能的“Bitstream”系统进行模－数转换。
由于采用了先进的数字技术，在传输过程中信号的质量和幅度都不会衰减，因此音频的技术性能达到了空前的水平。
使得每一个与会者都可以听到稳定、纯正的声音。
这一点对提高发言的清晰度无疑有重要的贡献。
DCN从根本上消除了一般会议系统的缺陷，如背景噪音、干扰、失真和串音等。
DCN数字技术的另一个重要优点是安装速度快,节约经费。
用一重量：1.5公斤颜色：碳黑色,银盘面BOSCH LBB3544/00 代表机●带用于收听翻译声的声道选择器●五个表决键●内置可折叠的平板扬声器●带话筒“开/请求发言”双色LED按钮●安装在可弯曲支杆上的话筒带“光环”指示器●打开话筒或连通耳机时扬声器自动关闭●带耳机音量控制按钮技术指标：尺寸：50 x 275 x 155（mm）重量：1.4公斤颜色：碳黑色，银盘面BOSCH LBB3500/05 会议中央控制器●无机务员的会议控制●控制多达240台发言设备●内置的电源除了为本机供电外，还可向外部连接的DCN设备提供电源。

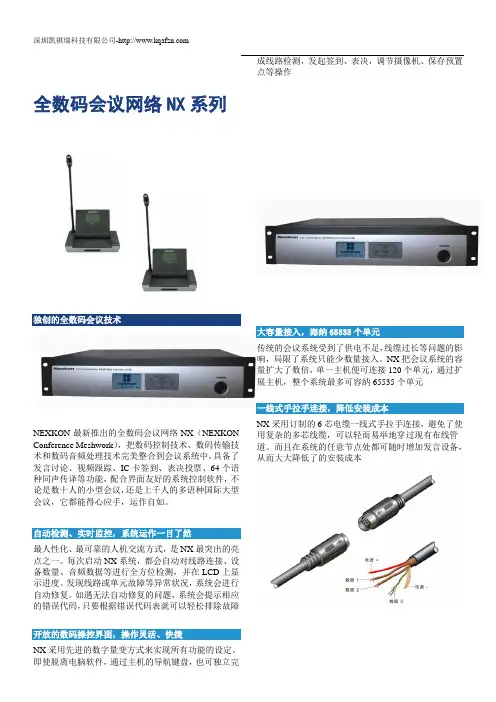

全数码会议网络NX系列独创的全数码会议技术NEXKON最新推出的全数码会议网络NX（NEXKON Conference Meshwork），把数码控制技术、数码传输技术和数码音频处理技术完美整合到会议系统中，具备了发言讨论、视频跟踪、IC卡签到、表决投票、64个语种同声传译等功能，配合界面友好的系统控制软件，不论是数十人的小型会议，还是上千人的多语种国际大型会议，它都能得心应手，运作自如。
自动检测、实时监控，系统运作一目了然最人性化、最可靠的人机交流方式，是NX最突出的亮点之一。
每次启动NX系统，都会自动对线路连接、设备数量、音频数据等进行全方位检测，并在LCD上显示进度。
发现线路或单元故障等异常状况，系统会进行自动修复。
如遇无法自动修复的问题，系统会提示相应的错误代码，只要根据错误代码表就可以轻松排除故障开放的数码操控界面，操作灵活、快捷NX采用先进的数字量变方式来实现所有功能的设定。
即使脱离电脑软件，通过主机的导航键盘，也可独立完成线路检测，发起签到、表决，调节摄像机、保存预置点等操作大容量接入，海纳65535个单元传统的会议系统受到了供电不足，线缆过长等问题的影响，局限了系统只能少数量接入。
NX把会议系统的容量扩大了数倍，单一主机便可连接120个单元，通过扩展主机，整个系统最多可容纳65535个单元一线式手拉手连接，降低安装成本NX采用订制的6芯电缆一线式手拉手连接，避免了使用复杂的多芯线缆，可以轻而易举地穿过现有布线管道。
而且在系统的任意节点处都可随时增加发言设备，从而大大降低了的安装成本远距离传输，不受场地限制众所周知，传统模拟会议系统的传输距离都受到了严格的限制，一般都不能超过100米。
NX采用了先进的全数码音频传输技术，点对点接入方式，远距离传输音质不会衰减，设备之间距离可达150米多核硬件架构，成就卓越性能硬件架构是会议系统的灵魂，决定着系统运作的性能指标。
NX采用了装备三个CPU和三个DSP的嵌入式硬件架构，使系统运行的速度和稳定性达到了空前水平如图所示RX-N：NEXKON专用数字通讯ICRISC：高性能双核CPUDSP：数字信号处理器Display Control:信息显示及控制A/D：模/数转换ICD/A：数/模转换ICEEPROM：存储器FLASH：闪存RAM：内存EQ：均衡支持“热插拔”，有效保护系统安全带电插拔，一直以来都是会议系统的死穴。

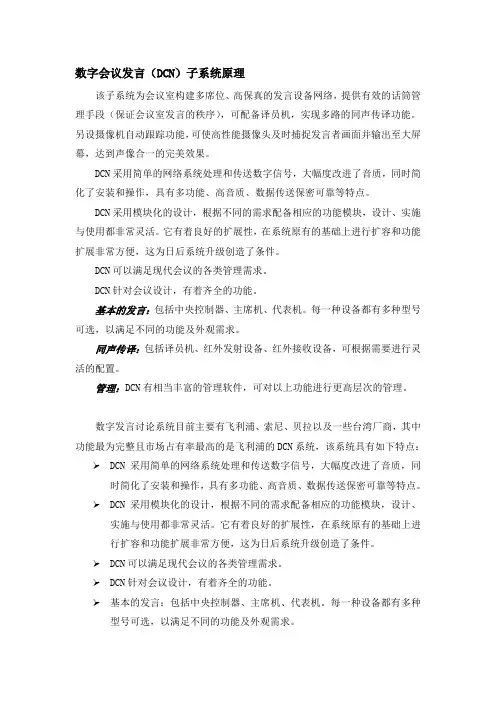

数字会议发言（DCN）子系统原理该子系统为会议室构建多席位、高保真的发言设备网络，提供有效的话筒管理手段（保证会议室发言的秩序），可配备译员机，实现多路的同声传译功能。
另设摄像机自动跟踪功能，可使高性能摄像头及时捕捉发言者画面并输出至大屏幕，达到声像合一的完美效果。
DCN采用简单的网络系统处理和传送数字信号，大幅度改进了音质，同时简化了安装和操作，具有多功能、高音质、数据传送保密可靠等特点。
DCN采用模块化的设计，根据不同的需求配备相应的功能模块，设计、实施与使用都非常灵活。
它有着良好的扩展性，在系统原有的基础上进行扩容和功能扩展非常方便，这为日后系统升级创造了条件。
DCN可以满足现代会议的各类管理需求。
DCN针对会议设计，有着齐全的功能。
基本的发言：包括中央控制器、主席机、代表机。
每一种设备都有多种型号可选，以满足不同的功能及外观需求。
同声传译：包括译员机、红外发射设备、红外接收设备，可根据需要进行灵活的配置。
管理：DCN有相当丰富的管理软件，可对以上功能进行更高层次的管理。
数字发言讨论系统目前主要有飞利浦、索尼、贝拉以及一些台湾厂商，其中功能最为完整且市场占有率最高的是飞利浦的DCN系统，该系统具有如下特点： DCN采用简单的网络系统处理和传送数字信号，大幅度改进了音质，同时简化了安装和操作，具有多功能、高音质、数据传送保密可靠等特点。
DCN采用模块化的设计，根据不同的需求配备相应的功能模块，设计、实施与使用都非常灵活。
它有着良好的扩展性，在系统原有的基础上进行扩容和功能扩展非常方便，这为日后系统升级创造了条件。
DCN可以满足现代会议的各类管理需求。
DCN针对会议设计，有着齐全的功能。
基本的发言：包括中央控制器、主席机、代表机。
每一种设备都有多种型号可选，以满足不同的功能及外观需求。
同声传译：包括完整的译员机、红外发射设备、红外接收设备，可根据需要进行灵活的配置。
管理：DCN有相当丰富的管理软件，可对以上功能进行更高层次的管理。

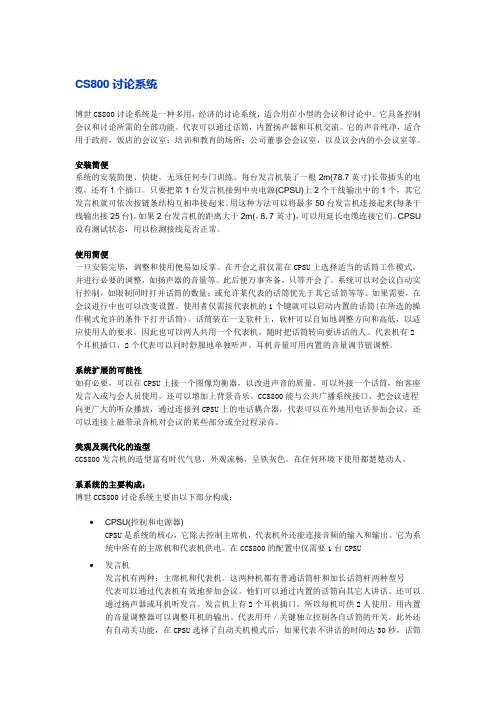

C S800讨论系统博世CS800讨论系统是一种多用，经济的讨论系统，适合用在小型的会议和讨论中。
它具备控制会议和讨论所需的全部功能。
代表可以通过话筒，内置扬声器和耳机交流。
它的声音纯净，适合用于政府，饭店的会议室：培训和教育的场所；公司董事会会议室，以及议会内的小会议室等。
安装简便系统的安装简便、快捷，无须任何专门训练。
每台发言机装了一根2m(78.7英寸)长带插头的电缆，还有1个插口。
只要把第1台发言机接到中央电源(CPSU)上2个干线输出中的1个，其它发言机就可依次按链条结构互相串接起来。
用这种方法可以将最多50台发言机连接起来(每条干线输出接25台)。
如果2台发言机的距离大于2m(，8.7英寸)，可以用延长电缆连接它们。
CPSU 设有测试状态，用以检测接线是否正常。
使用简便一旦安装完毕，调整和使用便易如反掌。
在开会之前仅需在CPSU上选择适当的话筒工作模式，并进行必要的调整，如扬声器的音量等。
此后便万事齐备，只等开会了。
系统可以对会议自动实行控制，如限制同时打并话筒的数量；或允许某代表的话筒优先于其它话筒等等。
如果需要，在会议进行中也可以改变设置。
使用者仅需按代表机的1个键就可以启动内置的话筒(在所选的操作模式允许的条件下打开话筒)。
话筒装在一支软杆上，软杆可以自如地调整方向和高低，以适应使用人的要求。
因此也可以两人共用一个代表机，随时把话筒转向要讲话的人。
代表机有2个耳机插口，2个代表可以同时舒服地单独听声。
耳机音量可用内置的音量调节钮调整。
系统扩展的可能性如有必要，可以在CPSU上接一个图像均衡器，以改进声音的质量。
可以外接一个话筒，绐客座发言入或与会人员使用。
还可以增加上背景音乐。
CCS800能与公共广播系统接口，把会议进程向更广大的听众播放，通过连接到CPSU上的电话耦合器，代表可以在外地用电话参加会议。
还可以连接上磁带录音机对会议的某些部分或全过程录音。
美观及现代化的造型CCS800发言机的造型富有时代气息，外观流畅，呈铁灰色。

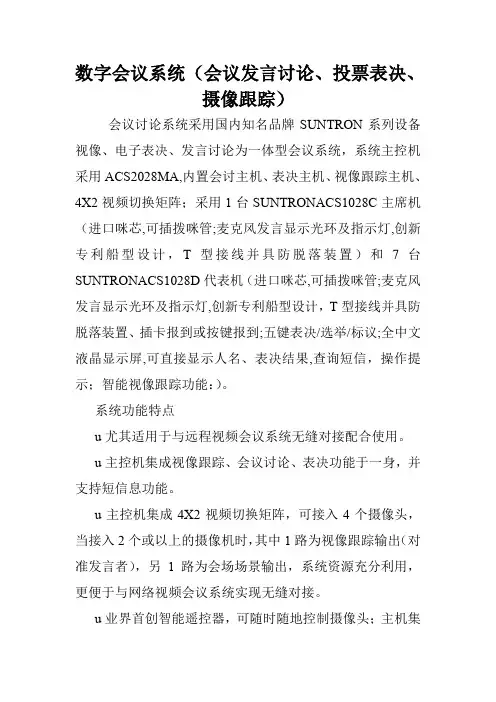

数字会议系统（会议发言讨论、投票表决、摄像跟踪）会议讨论系统采用国内知名品牌SUNTRON系列设备视像、电子表决、发言讨论为一体型会议系统，系统主控机采用ACS2028MA,内置会讨主机、表决主机、视像跟踪主机、4X2视频切换矩阵；采用1台SUNTRONACS1028C主席机（进口咪芯,可插拨咪管;麦克风发言显示光环及指示灯,创新专利船型设计，T型接线并具防脱落装置）和7台SUNTRONACS1028D代表机（进口咪芯,可插拨咪管;麦克风发言显示光环及指示灯,创新专利船型设计，T型接线并具防脱落装置、插卡报到或按键报到;五键表决/选举/标议;全中文液晶显示屏,可直接显示人名、表决结果,查询短信，操作提示；智能视像跟踪功能：）。
系统功能特点u尤其适用于与远程视频会议系统无缝对接配合使用。
u主控机集成视像跟踪、会议讨论、表决功能于一身，并支持短信息功能。
u主控机集成4X2视频切换矩阵，可接入4个摄像头，当接入2个或以上的摄像机时，其中1路为视像跟踪输出（对准发言者），另1路为会场场景输出，系统资源充分利用，更便于与网络视频会议系统实现无缝对接。
u业界首创智能遥控器，可随时随地控制摄像头；主机集成了云台控制器，可以通过主机面板按键控制摄像头，也可通过管理软件来控制摄像头。
u智能视像跟踪功能：u当麦克风被开启发言时摄像机始终跟踪最后发言者，当关闭最后开启的麦克风时摄像机跟踪上一开启麦克风发言者，当关闭全部麦克风时，摄像机自动调整为场景摄像；u当摄像机偏离发言者时,可通过智能遥控器快速调整摄像机；u在不需要视像跟踪的场合，可遥控一键锁定摄像机，此时打开任一麦克风，摄像机均不再联动跟踪，但仍受摇控器的控制；当需要视像跟踪功能时又可摇控一键恢复此功能。
u通过管理软件或中控系统可以打开或关闭任意麦克风。
u主控机集成了128X64的中文大液晶显示屏，可在主机上显示、调整系统的状态。
u支持多种会议模式：1)自由讨论模式：代表单元可以自由开启或关闭。
..DCN (Digital Congress Network)数字会议系统一、北京益泰牡丹电子工程有限责任公司简介北京益泰方原电子有限公司成立于1990年，是飞利浦通讯及保安系统中国区唯一特级经销商，华南地区二级维修站，全面代理高品质的飞利浦通讯及保安系统原装产品。
十多年来，益泰牡丹已将飞利浦通讯及保安系统推广至中国的每个角落，并为客户提供了扎实的技术咨询和维修保养服务，树立了良好的公司形象，赢得了广泛的客户信誉。
益泰牡丹也由此取得了连续多年“亚洲销量冠军”的骄人业绩。
随着新世纪的到来，益泰牡丹也跨入了一个崭新的里程碑：从提供扎实的产品、技术咨高明以及维修保养服务，到从事计算机网络、楼宇自控、酒店管理等建筑智能化系统的集成，为客户提供从楼宇智能系统咨询、规划、设计到产品销售、施工、安装、调试、使用、验收、培训和维护等全方位服务，充分满足业主对高集成、智能化整体解决方案的需求。
多年广泛深入的研究与实践，益泰牡丹培养了一批具有丰富经验的高级技术人才和工程施工人员，并与在建筑电子工程领域具有雄厚实力的国内外知名品牌厂家建立了友好愉快的合作关系，如：飞利浦、西门子、泛达、T.A.C、IBM、朗讯、华仪、亚洲雄师等，无不为服务客户打下了良好的基础。
二、益泰牡丹部分成功案例..中央电视台外交部大楼国务院新闻发布厅国防部外事局中国网通国家电力中心钓鱼台国宾馆北京人民大会堂北京电子信息大厦北京五洲大酒店北京西单购物中心北京华润大厦北京银汉传播中心北京华北大酒店北京首钢同译室北京崇文门饭店北京燕翔饭店北京国际俱乐部北京中国大饭店北京中纪委培训中心北京西站地下疏散厅北京翔云楼北京燕莎大酒店北京友谊宾馆北京石油科技中心北京鸿运大酒店北京长富宫饭店北京贵宾楼北京首都宾馆北京家乐福超市河北燕赵大酒店河北尼特大酒店河北桃园饭店河北省委大厦会议厅华北电力大厦吉林江城宾馆吉林九州饭店吉林电信枢纽中心长春中级人民法院长春市政府哈尔滨华侨饭店大庆采油三厂山东大学山东省电力大厦西安历史博物馆云南丽江大酒店云南省政府昆明交易会昆明市世贸中心昆明卷烟厂江苏森达大厦江苏吴都大酒店张家港国际会议中心百盛二期工程广东省建行大厦广东大厦广州城建大厦广州中国大酒店广州广东国际大厦广州军区常委会议厅深圳特区报深圳地方税务局海南博鳌亚洲论坛海南省省委……北京怀柔湖苑山庄北京经贸部会议中心北京王府饭店北京京广大厦山东瀛云宾馆山东新时代大酒店济南遥墙机场济南新闻大厦澳大利亚驻北京大使馆俄罗斯叶尼赛宾馆阿尔及尔机场宾馆新加坡康成宾馆三、飞利浦数字会议系统简介由荷兰飞利浦公司开发研制的DCN数字会议系统以其简单的网络系统处理和传送数字信号成为目前世界上最为先进的全数字会议系统。
它是世界上唯一利用网络分时复用技术，并将语言数字化的会议系统，在同一根电缆上实现多路同时发言，多路实时同声传译等功能。
它对于所有类型的会议都能提供灵活的管理，具有多功能、高音质、数据传送保密等优点，可以对会议的全过程实行全面的控制。
在使用红外线同声传译设备的情况最大可以支持32路翻译语种。
主要有以下优点：1.进的数字技术，飞利浦专门开发的数-模和模-数转换器及专用的数据协议转换芯片，它将DCN的数字信号转换为音频信号，把发言机的音频信号转换为数字信号，通过CAN芯片进行传输。
目前该技术在同类型的产品仍具首位，并且在今后的10内无人能及。
2.超级音质，由于采用数字传输，在传输过程中信号的质量与幅度不会衰减，每一个与会者都可以听到稳定的声音，消除以往会议中的缺陷，如：干扰、失真、串音、冗余等。
3.简洁的安装线路，数字系统的传输采用一根双同轴电缆（6芯），可以同时传输16种高音质的翻译语言，另加10种传输资料的数据通道，以及电源信号。
4.操作简洁，数字会议系统的操作只要第一次成功安装调试完毕后，以后每一次的操作都无需专业人员操作。
与会者的发言也只是按下按键，就可以真正实现音频与视频相结合的音视频会议。
系统的快球摄像机自动对准发言并调焦，并自动将图像显示在显示系统上。
在无人发言的空闲时候，系统会自动在显示系统上显示与该会议有关的会议内容。
5．真正实现无人值守会议系统，飞利浦的数字会议系统由于都是数字化的处理，其内部强的指令处理功能可以真正完全实现会议系统的全自动处理音频、视频各种信号指令。
例如：会议的发决、发决结果显示、视频自动跟踪、视频显示等。
6．飞利浦数字会议系统一经推出，即刻受到市场欢迎，并广泛应用在政府机关、军警部队、国际会议场所、各种商业会议场所。
其应用泛围覆盖之广无任何同行产品能及。
并每年以20%的覆盖率递增。
如：中央电视台、外交部大楼、国务院新闻发布厅、国防部外事局、中国网通、国家电力中心、钓鱼台国宾馆、北京人民大会堂，从联合国总部、APEC、人民大会堂、中央电视台、到省委省政府、省人大、省高级法院、市人大……..飞利浦会议系统总是们受重量级会议场合青睐。
7.系统扩展性能高，具有极高的超前意识。
在使用本套系统后，如要求实现电视电话会议、远程视频会议、会议扩声系统等后期的扩展能力非常强大。
实际上，飞利浦会议系统从来不负众望，轻松满足现代会议的一切管理需求。
无论是多语种、数千人的大型国际会议，还是非正式的小型会议，飞利浦会议系统都得心应手，表现骄人。
北京益泰牡丹电子工程有限责任公司在飞利浦公司的协助下，近几年使DCN数字会议系统在中国得到很大的发展，公司技术人员在以往的工程中积累了丰富的经验，得到了广大用户的认可。
四、系统结构：DCN会议系统设计为以下几大部分：1．发言设备2．中央控制设备3．摄像机自动跟踪系统4．红外线同声传译系统5．会议显示系统1、发言设备：会议系统由DCN数字会议中央控制器、代表机、主席机组成，其功能包括：会议讨论、会议语言通道选择、音视频联动功能、视频自动跟踪功能。
会议讨论全部采用DCN台面式发言设备，带会议语言通道选择功能，共6台会议代表机，1台会议主席机。
可以用于与会者发言、请求发言、听取其它发言者的声音、进行会议语言通道选择，话筒支杆可以弯曲，方便与会者以最佳的角度发言，内置扬声器，当话筒打开时扬声器自动关闭，防止声音反馈，主席机有优先控制功能及通道选择器,可以关闭正在发言的话筒或使它暂时哑音，每个发言设备带话筒开、关按键，当话筒打开时带有光环指示。
发言话筒是电容式指向型话筒，灵敏度高，减少背景噪音。
以下是DCN主席机及代表机的外观，主席机和代表机在外观上是相同的。
DCN数字代表机LBB3530/00及主席机LBB3531/002、中央控制设备（CCU）：中央控制设备是DCN会议系统的核心。
它可以独立操作，实现自动会议控制，也可以由机务员通过电脑控制，实现更复杂的管理。
CCU 可控制多达240台设备，受控设备包括：代表机、主席机、译员台和音频接口。
基本型CCU（LBB3500/05）无须机务员操作，能自动管理会议进程。
增强型CCU(LBB3500/15) 由机务员操作，利用各种软件，可以对会议进程进行控制，此系统采用LBB3500/15控制主机，与PC机连接，利用PC机控制会议、表决、显示。
采用数字式传输具有高质量数字声道的数字音频控制和处理能力，可以对主席机代表机的扬声器进行自动音频均衡处理，三种工作状态：“OPEN”话筒控制有请求发言的功能，“OVERRIDE”话筒控制有对正在运行的话筒越权控制，“VOICE”声控启动话筒，每种工作状态都可以选择1，2，4个话筒同时启动。
基本的表决控制，可以进行议会表决。
功能包括：话筒管理，话筒工作模式选择（排队、讨论），语音滤波，对代表机提供电源。
本系统采用基本型中央控制器。
3、摄象机自动跟踪系统：现在的会议室多为多功能会议室，带有投影及多媒体设备，飞利浦会议系统可以与飞利浦监控设备连接，实现图象自动跟踪，即当代表打开话筒时摄象机自动跟踪将发言者的形象通过大屏幕投影机显示出来，使会议的可视手段产生革命性变化。
DCN可以与飞利浦多种型号的ALLEGIANT视频切换台及摄象机配合使用，利用软件共同构成会议及摄象机联动系统，当在会前没有话筒打开时投影机会自动显示全景摄象机，系统也可以通过控制键盘手动控制摄象机，本会场共安装3台飞利浦G3一体化半球摄象机。
主要设备有：LTC8100/50视频矩阵主机（8进2出），可以连接8个摄象机，2个视频输出可以连接投影机及电视机，带有RS-232接口与会议主机连接及双向码输出控制一体化摄象机，键盘LBB8555/00接口，在编程时利用键盘将摄象机对准某一个代表以获得最佳图象效果，一体化摄象机G3BS50带有全方位云台，16倍变焦镜头，清晰度430电视线，99个预置位，最快速度可以达到每秒120度。
G3BS50一体化摄象机LTC8100/50视频矩阵LTC8555/00控制键盘四、电视电话会议系统飞利浦的数字会议系统要实现电视电话会议系统非常简单。
LBB3500/05会议系统中央控制器本身就支持电视电话会议，您只需要将一路电话线路信号输入中央控制器，就可以实现电话会议。
相当电话来说，电视会议的结构要较为复杂。
常见的电视会议中主要组成如下：摄像机将会议现场的图像实时摄录下来，通过通信线缆将视频信号将传送到各个接收终端。
其常用到的设备如下：视频采集源即摄像机视频传送及控制系统视频矩阵、控制器视频显示系统（1）投影机、投影幕视频显示系统（2）等离子显示屏或是其他显示器在本方案中，电视会议的视频采集系统、传送控制系统由会议系统的摄像联动子系统来完成该工作。
这里主要集中于视频显示系统一、投影显示系统投影显示系统可以采用如下：投影软幕加投影机、背投硬幕加投影机、等离子显示屏真接显示。
根据客户不同的要求，进行合理集成，达到最好的效果。
背投显示系统主要由两套BARCO数字投影机IQ R300加两套DNP NWA100寸背投硬幕组成。
与桌面显示系统共用一套控制系统来实现视频信号的分流。
VPL-PX35数字投影机2600ANSI流明（为出厂时典型值）*的亮度结合高对比度使VPL-PX40能胜任各种环境和光线条件。
1027*768高分辩率，LCD/液晶显示屏。
她配备了3D 伽码校正及3D数字梳滤器，加上用于RGB和DDE信号的RGB 增强器，保证了最佳画面效果。
DNP建立于1876年，是目前世界上最大的印刷及媒介公司，拥有20个部门，35000名员工，每年营业额高达110亿美元。
DNP集团公司的全资下属企业之一，丹麦DNP公司，拥有领选世界的卓越技术，生产的投影屏幕品种齐全（包括：广角幕、超大幕、图形幕、黑条纹幕及幕墙），尺寸由40″至200 ″无一不有。
每年各种型号的屏幕销量达120000块，营业额达2350万美元。
DNP屏幕在世界各地的广告、控制中心、会议室及各种娱乐场所都得到了广泛的应用。
