电力系统调度自动化

电力系统调度自动化系统是指用于对电网进行实时监视、运行控制和故障处理的一套系统。它主要由以下几部分组成：

1. 电网数据采集系统

电网数据采集系统是整个调度自动化系统的底层基础，它负责采集和传输电网的各类数据。这些数据包括电网的电压、电流、功率、频率等实时状态信息，以及设备的运行参数、故障信息等。数据采集系统通常由远程终端单元（RTU）和传输网络组成，RTU负责在现场对数据进行采集和处理，而传输网络则负责将采集到的数据传输到上级系统中进行处理。

2. 调度自动化主站系统

调度自动化主站系统是电力系统调度自动化系统的核心部分，它负责对采集到的实时数据进行监视、分析和决策。主站系统通常由计算机、数据库、通信设备等组成，它可以对整个电网的运行状态进行实时监视，并可以根据需要进行相应的控制操作。主站系统还可以通过与其他辅助系统的接口，进行故障处理、预测分析、计划调度等工作。

3. 运行控制与保护系统

运行控制与保护系统是调度自动化系统的另一个重要组成部分，它主要负责对电网的运行状态进行实时控制和保护。运行控制系统可以根据电网的实时数据，进行自动化的设备控制操作，调整电网的运行状态，保证电网的安全稳定运行。保护系统负责在电网发生故障时，对故障进行快速的检测和隔离，保证电网的安全运行。

4. 调度自动化辅助系统

除了上述几个主要组成部分外，调度自动化系统还包括一些辅助系统，用于实现一些特定的功能。这些辅助系统包括电网模拟仿真系统、故障录波分析系统、远程通信系统等。这些系统可以为电力系统的调度运行提供支持，提高系统运行效率和可靠性。

电力系统调度自动化系统是一个复杂的系统工程，它包括了多个不同的组成部分，这些部分相互协作，共同完成对电力系统的实时监视、运行控制和故障处理等工作。这些系统的良好运行，对于保障电力系统的安全运行和提高电网运行效率具有重要意义。电力系统调度自动化系统的组成是电力系统运行中不可或缺的重要部分，我们继续深入了解这些组成部分，以及它们如何共同发挥作用，保障电力系统的安全、稳定运行。

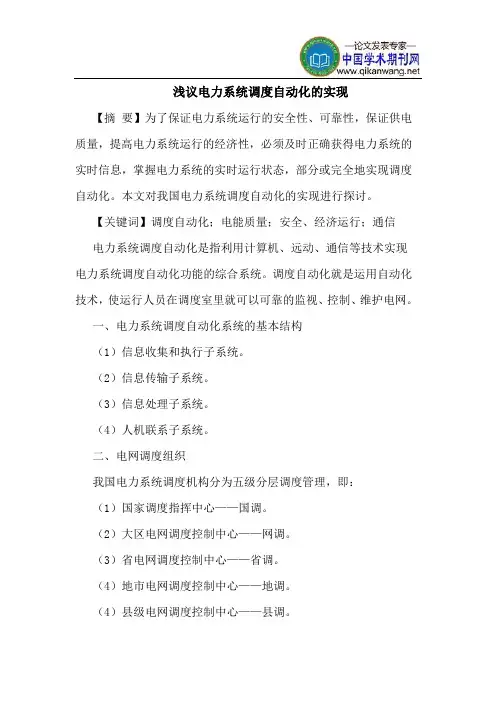

浅议电力系统调度自动化的实现

【摘 要】为了保证电力系统运行的安全性、可靠性，保证供电质量，提高电力系统运行的经济性，必须及时正确获得电力系统的实时信息，掌握电力系统的实时运行状态，部分或完全地实现调度自动化。本文对我国电力系统调度自动化的实现进行探讨。

【关键词】调度自动化；电能质量；安全、经济运行；通信

电力系统调度自动化是指利用计算机、远动、通信等技术实现电力系统调度自动化功能的综合系统。调度自动化就是运用自动化技术，使运行人员在调度室里就可以可靠的监视、控制、维护电网。

一、电力系统调度自动化系统的基本结构

（1）信息收集和执行子系统。

（2）信息传输子系统。

（3）信息处理子系统。

（4）人机联系子系统。

二、电网调度组织

我国电力系统调度机构分为五级分层调度管理，即：

（1）国家调度指挥中心——国调。

（2）大区电网调度控制中心——网调。

（3）省电网调度控制中心——省调。

（4）地市电网调度控制中心——地调。

（4）县级电网调度控制中心——县调。

整个系统是一个宝塔形结构，如图1所示。

图1

调度基本原则：

统一调度，分级管理，分层控制。

三、电网调度的任务

1.确保电网的安全运行

安全是电力系统生产的头等大事，当今电网在各种安全控制装置的帮助下，可靠生产能力虽然大大增强了，但事故总是无法避免的。电力系统因为某一处故障而引发大面积停电事故，甚至造成电力系统崩溃。电力调度时刻关注电网安全运行，利用其安全分析功能，可及早发现事故苗头，消除事故隐患，即使发生事故，也能及时果断处理，把事故限制在最小范围内。

2.确保电能质量

电能主要质量指标是电压、频率和波形。电压的质量范围为：35kv以上电压供电为额定值的±10%；10kv及以下三相供电为额定值的±7%；220v单相供电为额定值的+7%，-10%。调度的调整手段主要是合理安排发电机、调相机的无功出力，投退各种无功补偿装置，使系统无功供需平衡，及时调整有载高压变压器。频率的质量范围为50±0.2hz，一般由地区调度及以上调度机构来执行频率调度任务。波形也是反映电能质量的主要指标，不同的电压等级有不同的指标要求，0.38kv电压等级的正弦波形畸变率极限值为5%，

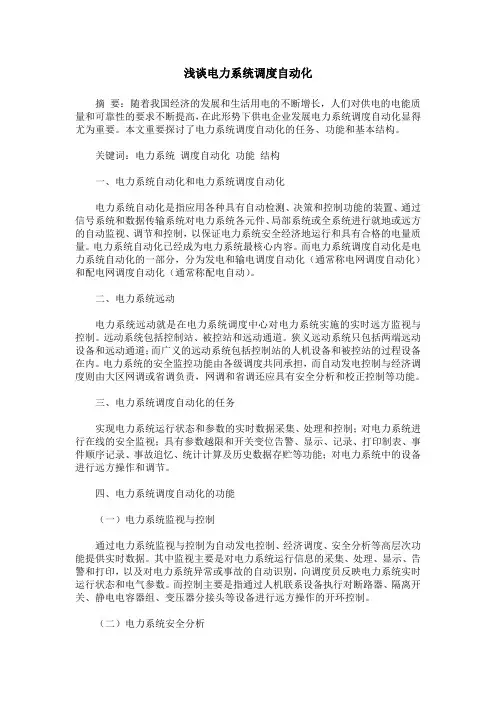

浅谈电力系统调度自动化

摘 要：随着我国经济的发展和生活用电的不断增长，人们对供电的电能质量和可靠性的要求不断提高，在此形势下供电企业发展电力系统调度自动化显得尤为重要。本文重要探讨了电力系统调度自动化的任务、功能和基本结构。

关键词：电力系统 调度自动化 功能 结构

一、电力系统自动化和电力系统调度自动化

电力系统自动化是指应用各种具有自动检测、决策和控制功能的装置、通过信号系统和数据传输系统对电力系统各元件、局部系统或全系统进行就地或远方的自动监视、调节和控制，以保证电力系统安全经济地运行和具有合格的电量质量。电力系统自动化已经成为电力系统最核心内容。而电力系统调度自动化是电力系统自动化的一部分，分为发电和输电调度自动化（通常称电网调度自动化）和配电网调度自动化（通常称配电自动）。

二、电力系统远动

电力系统远动就是在电力系统调度中心对电力系统实施的实时远方监视与控制。远动系统包括控制站、被控站和远动通道。狭义远动系统只包括两端远动设备和远动通道；而广义的远动系统包括控制站的人机设备和被控站的过程设备在内。电力系统的安全监控功能由各级调度共同承担，而自动发电控制与经济调度则由大区网调或省调负责，网调和省调还应具有安全分析和校正控制等功能。

三、电力系统调度自动化的任务

实现电力系统运行状态和参数的实时数据采集、处理和控制；对电力系统进行在线的安全监视；具有参数越限和开关变位告警、显示、记录、打印制表、事件顺序记录、事故追忆、统计计算及历史数据存贮等功能；对电力系统中的设备进行远方操作和调节。

四、电力系统调度自动化的功能

（一）电力系统监视与控制

通过电力系统监视与控制为自动发电控制、经济调度、安全分析等高层次功能提供实时数据。其中监视主要是对电力系统运行信息的采集、处理、显示、告警和打印，以及对电力系统异常或事故的自动识别，向调度员反映电力系统实时运行状态和电气参数。而控制主要是指通过人机联系设备执行对断路器、隔离开关、静电电容器组、变压器分接头等设备进行远方操作的开环控制。

电力调度自动化系统简介

第一部分 EMS简介

第一章 电力调度自动化系统的构成

本章介绍调度自动化系统的构成。通过基本结构形式介绍和基本功能介绍，熟悉调度自动化系统的结构及其设备，掌握电力调度自动化系统的基本功能。

一、电力调度自动化系统的结构

以计算机为核心的电力调度自动化系统的框架结构如图1-1所示。

调度自动化主站系统

图1-1 电力调度自动化系统的框架结构

图1-1中可以看到，调度自动化系统采取的是闭环控制，由于电力系统本身的复杂性，还必须有人（调度人员）的参与，从而构成了完整、复杂、紧密耦合的人一机一环境系统。

（一）子系统构成

电力调度自动化系统按其功能可以分成如下四个子系统：

1、 信息采集命令执行子系统

该子系统是指设臵茬发电厂和变电站中的子站设备、遥控执行屏等。子站设备可以实现“四遥”功能，包括：采集并传送电力系统运行的实时参数及事故追忆报告；采集并传送电力系统继电保护的动作信息、断路器的状态信息及事件顺序报告(SOE)；接受并执行调度员从主站发送的命令，完成对断路器的分闸或合闸操作；接受并执行调度员或主站计算机发送的遥调命令，调整发电机功率。除了完成上述“四遥”的有关基本功能外，还有一些其他功能，如系统统一对时、当地监控等。

2、信息传输子系统

该子系统完成主站和子站设备之间的信息交换及各个调度中心之间的信息交换。信息传输子系统是一个重要的子系统，信号传输质量往往直接影响整个调度自动化系统的质量。

3、 信息的收集、处理与控制子系统

该系统由两部分组成，即发电厂和变电站内的监控系统，收集分散的面向对象的RTU(RemoteTerminal Unit)的信息，完成管辖范围内的控制，同时将经过处理的信息发往调度中心，或接受控制命令并下发RTU执行。调度中心收集分散在各个发电厂和变电站的实时信息，对这些信息进行分析和处理，结果显示给调度员或产生输出命令对对象进行控制。
