气动元件符号大全
气动元件符号是指在气动系统中使用的各种元件所对应的标志符号。这些符号的使用可以帮助工程师和技术人员更好地理解和设计气动系统，提高工作效率，减少错误发生。下面将介绍一些常见的气动元件符号，以便大家在工程设计和使用过程中能够更加便捷地进行相关操作。
1. 气缸符号，气缸是气动系统中常见的执行元件，用于产生直线运动。气缸符号通常由一个长方形表示，上下分别有两条平行线代表气缸的活塞杆。在平行线的左右两侧还会有箭头指示气缸的运动方向。
2. 阀门符号，阀门在气动系统中用于控制气流的通断和方向。阀门符号通常由一个长方形和其内部的图形组成，图形的形状表示阀门的类型，如直通阀、三通阀、换向阀等。
3. 气源处理元件符号，气源处理元件用于对气源进行处理，如过滤、减压、润滑等。气源处理元件符号通常由一个长方形和内部的图标组成，图标表示元件的功能，如过滤器、减压阀、润滑器等。
4. 连接件符号，连接件用于连接气动系统中的各个元件，如管接头、快速接头等。连接件符号通常由一个长方形和内部的图标组成，图标表示连接件的类型和连接方式。
5. 气压表符号，气压表用于测量气动系统中的压力，其符号通常由一个圆形和内部的刻度线组成，刻度线表示压力的大小范围。
6. 气动马达符号，气动马达用于将气动能转化为机械能，用于驱动机械设备。气动马达符号通常由一个长方形和内部的图标组成，图标表示马达的类型和工作方式。 以上是一些常见的气动元件符号，它们在气动系统中起着至关重要的作用。通过了解和掌握这些符号，工程师和技术人员能够更加准确地设计和使用气动系统，提高工作效率，减少错误发生。希望大家能够在工程实践中充分利用这些符号，为工作的顺利进行贡献自己的力量。

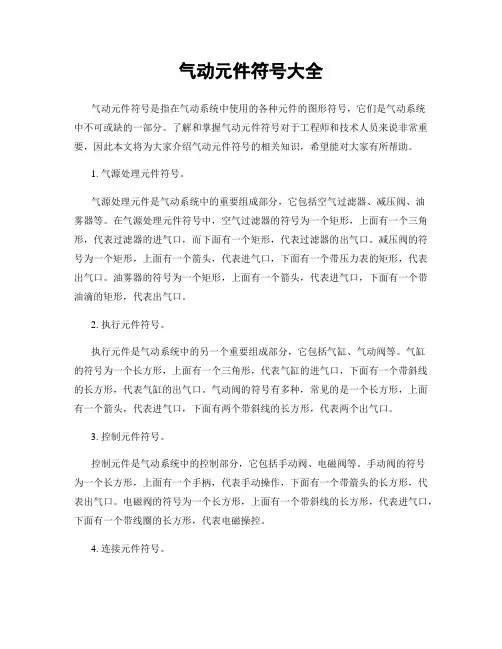

气动元件符号大全
气动元件符号是指在气动系统中使用的各种元件的图形符号，它们是气动系统中不可或缺的一部分。了解和掌握气动元件符号对于工程师和技术人员来说非常重要，因此本文将为大家介绍气动元件符号的相关知识，希望能对大家有所帮助。
1. 气源处理元件符号。
气源处理元件是气动系统中的重要组成部分，它包括空气过滤器、减压阀、油雾器等。在气源处理元件符号中，空气过滤器的符号为一个矩形，上面有一个三角形，代表过滤器的进气口，而下面有一个矩形，代表过滤器的出气口。减压阀的符号为一个矩形，上面有一个箭头，代表进气口，下面有一个带压力表的矩形，代表出气口。油雾器的符号为一个矩形，上面有一个箭头，代表进气口，下面有一个带油滴的矩形，代表出气口。
2. 执行元件符号。
执行元件是气动系统中的另一个重要组成部分，它包括气缸、气动阀等。气缸的符号为一个长方形，上面有一个三角形，代表气缸的进气口，下面有一个带斜线的长方形，代表气缸的出气口。气动阀的符号有多种，常见的是一个长方形，上面有一个箭头，代表进气口，下面有两个带斜线的长方形，代表两个出气口。
3. 控制元件符号。
控制元件是气动系统中的控制部分，它包括手动阀、电磁阀等。手动阀的符号为一个长方形，上面有一个手柄，代表手动操作，下面有一个带箭头的长方形，代表出气口。电磁阀的符号为一个长方形，上面有一个带斜线的长方形，代表进气口，下面有一个带线圈的长方形，代表电磁操控。
4. 连接元件符号。 连接元件是气动系统中的连接部分，它包括接头、管件等。接头的符号为一个圆形，上面有一个带箭头的短线，代表进气口，下面有一个带箭头的短线，代表出气口。管件的符号为一个矩形，上面有一个带箭头的短线，代表进气口，下面有一个带箭头的短线，代表出气口。
5. 辅助元件符号。
辅助元件是气动系统中的辅助部分，它包括压力表、流量控制阀等。压力表的符号为一个圆形，上面有一个带刻度的指针，代表压力测量，下面有一个带箭头的短线，代表进气口。流量控制阀的符号为一个长方形，上面有一个带箭头的短线，代表进气口，下面有一个带旋钮的长方形，代表流量控制。
1
气动综合实验装置
元件说明书
（200809版） 2
气 缸
1．双作用气缸（带磁电开关）
元件符号：
使用方法：通过调节节流阀来调节气缸的运行速度，左边节流阀通气气缸缩回，右边节流阀通气气缸伸出。磁电开关（近视位开关）用来检测气缸位置，气缸缩回时右边磁电开关导通，反之左边导通。在磁电开关使用时两端不可直接加电源，需串入负载（靠红色小灯处为+端）。
2．单作用气缸：
元件符号：
使用方法： 通过调节节流阀来调节气缸的运行速度，当节流阀中节流阀
磁电开关 双作用气缸
节流阀
消音器 3 有气通过时气缸伸出，反之没气时气缸缩回（通过弹簧自动复位）。
电磁阀
1． 二位五通单电控电磁阀
元件符号：
3个直接头为连接气管端，分别为P进气端，A：A位出气端，B：B位出气端。当P有气后A位出气（即电磁阀初位），当电磁阀线圈得电（DC24V小灯处为正极），电磁阀换向，B位出气。当电磁阀线圈失电，通过弹簧恢复到初始位。
直接头 电磁阀线圈
B
P A
手动控制键
42513 4
2． 二位五通双电控电磁阀
元件符号：
3个直接头为连接气管端，分别为P进气端，A：A位出气端，B：B位出气端。当P口有气后，前次出气端有气的仍旧出气（即保留上次电磁阀得电的位置），当电磁阀线圈1Y1得电（DC24V小灯处为正），电磁阀换向，A口出气。当电磁阀线圈1Y2得电（DC24V小灯处为正），电磁阀换向，B口出气。电磁线圈失电后保留此次位置。 直接头
