GC-900-SD6型气相色谱仪技术参数(简易版)

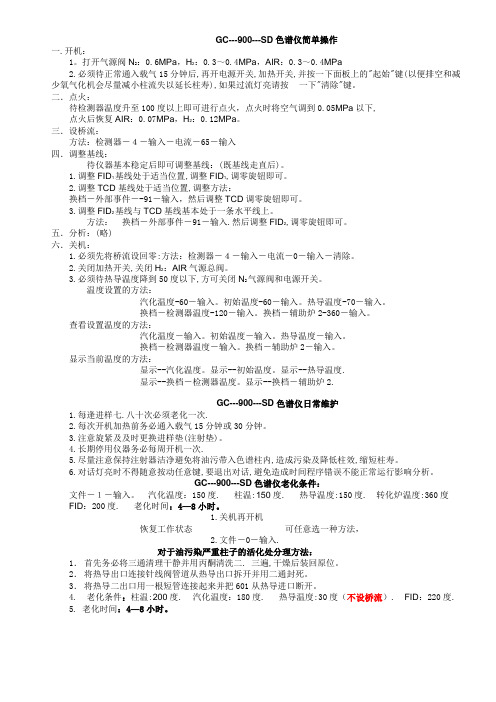

GC---900---SD色谱仪简单操作一.开机：1。

打开气源阀N2：0.6MPa，H2：0.3～0.4MPa，AIR：0.3～0.4MPa2.必须待正常通入载气15分钟后,再开电源开关,加热开关,并按一下面板上的"起始"键(以便排空和减少氧气化机会尽量减小柱流失以延长柱寿),如果过流灯亮请按一下"清除"键。

二．点火：待检测器温度升至100度以上即可进行点火，点火时将空气调到0.05MPa以下,点火后恢复AIR：0.07MPa，H2：0.12MPa。

三．设桥流：方法：检测器－４－输入－电流－65－输入四．调整基线：待仪器基本稳定后即可调整基线：(既基线走直后)。

1.调整FID1基线处于适当位置,调整FID1,调零旋钮即可。

2.调整TCD基线处于适当位置,调整方法：换档－外部事件－-91－输入，然后调整TCD调零旋钮即可。

3.调整FID2基线与TCD基线基本处于一条水平线上。

方法：换档－外部事件－91－输入.然后调整FID2,调零旋钮即可。

五．分析：(略)六．关机：1.必须先将桥流设回零:方法：检测器－４－输入－电流－0－输入－清除。

2.关闭加热开关,关闭H2：AIR气源总阀。

3.必须待热导温度降到50度以下,方可关闭N2气源阀和电源开关。

温度设置的方法：汽化温度-60－输入。

初始温度-60－输入。

热导温度-70－输入。

换档－检测器温度-120－输入。

换档－辅助炉2-360－输入。

查看设置温度的方法：汽化温度－输入。

初始温度－输入。

热导温度－输入。

换档－检测器温度－输入。

换档－辅助炉2－输入。

显示当前温度的方法：显示--汽化温度。

显示--初始温度。

显示--热导温度.显示--换档－检测器温度。

显示--换档－辅助炉2.GC---900---SD色谱仪日常维护1.每逢进样七.八十次必须老化一次.2.每次开机加热前务必通入载气15分钟或30分钟。

3.注意旋紧及及时更换进样垫(注射垫)。

便携式气相色谱/质谱仪技术参数1.基本要求1.1 便携式，用于工作场所以及事故现场的有毒有害化合物（TICs）快速定性定量测定。

配备顶空进样器监测水质、土壤、大气等环境样品中的挥发性有机物，能够鉴别大气、水体中ppm（百万分之一）到ppt（万亿分之一）范围内的分析对象。

内设小瓶载气供移动使用，有专用电池，可接外部气源、电源。

1.2 产品在国内有不小于50台的销售成功案例，并提供验收报告。

1.3 提供生产厂家的ISO质量认证证书。

1.4 提供产品抗震测试报告。

1.5提供针对环境空气污染的应急监测方案。

2.技术指标2.1 工作条件2.1.1环境温度：-10～40℃2.1.2环境湿度：在全部相对湿度范围内使用2.1.3使用电源：220 V (±10%)，50/60Hz。

可用充电电池和交流电两种供电模式。

2.1.4仪器内置野外分析气源（N2）:标气气罐，且可充气。

2.2 主要技术性能指标2.2.1柱温箱：温度可编程的GC柱，45℃至200℃；GC柱：15m×0.25mm内径，Rtx-1ms毛细柱 1套。

2.2.2进样探头：内置混合吸附剂的捕集阱浓缩器2.2.3内含野外分析的气源（氮气或氦气）、标气气罐。

2.2.4携带重量：≤19公斤（含电池），完全便携，不受现场工作条件限制，能够在运动过程中实现样品分析。

2.2.5质谱部分2.2.5.1 电离模式：70eV EI，四极杆的分析器。

2.2.5.2 真空系统：适应震动、颗粒物浓度、湿度等各种环境的非蒸发分子吸附泵。

2.2.5.3 动态范围：7个量级2.2.5.4检测值限: PPT（对包括烷烃、芳烃、卤代烃在内的大多数分析物）2.2.6样品进样2.2.6.1 气体样品为直接进样或直接进入捕集阱吸附浓缩再热解析进样。

2.2.6.2 液体或固体样品通过动静态顶空进样系统进样。

2.2.7动静态顶空进样器2.2.7.1顶空进样器能容易地与GC/MS相连，进行有机污染物的分析；能够分析ppm～ppt 浓度的挥发性有机化合物。

气象色谱仪技术参数
气象色谱仪是一种分析化学仪器，用于分析气相中的混合物成分。

下面是一些气象色谱仪的技术参数：
1. 柱箱：大气相色谱仪的柱箱大容积为 280（宽）×250（高）×225（深），具备高温控精度，五阶程序升温功能。

温度梯度为 1%，升温速率可在0.1～40℃/min 范围内任意设定，时间设定为9999.9min。

2. 辅助温度控制：气象色谱仪具备六路温度控制，包括柱箱、热导、检测器、注样器以及辅助 1 和辅助 2。

控温范围为室温加 8～399℃，控温精度为 0.1℃。

3. 电源：气象色谱仪采用～220V、10% a.c、500.5HZ 的电源。

4. 功率：气象色谱仪的功率为 2000w。

5. 外形尺寸：气象色谱仪的外形尺寸为 546（长）×480（宽）×428（高）毫米。

6. 重量：气象色谱仪的重量为 60kg。

在气象色谱仪的工作原理中，待测物样品被蒸发为气体并注入到色谱分离柱柱顶。

以惰性气体（如氩气）将待测物样品蒸气带入柱内分离。

分离原理基于待测物在气相和固定相（如三氧化二铝）之间的吸附 - 脱附（气固色谱）和分配（气液色谱）来实现。

最后，在色谱柱的另一端接收流出物质，通过鉴定和记录从注入到流出的时间，分析混合气体中不同组分的含量。

此外，气象色谱仪还具有多种检测器，如 TCD（热导检测器）、
FID（火焰离子检测器）、ECD（电子捕获检测器）和 FPD（火焰光度检测器）等，具有不同的检测限和灵敏度。

便携式气相色谱/质谱仪技术参数1.基本要求1.1 便携式，用于工作场所以及事故现场的有毒有害化合物（TICs）快速定性定量测定。

配备顶空进样器监测水质、土壤、大气等环境样品中的挥发性有机物，能够鉴别大气、水体中ppm（百万分之一）到ppt（万亿分之一）范围内的分析对象。

内设小瓶载气供移动使用，有专用电池，可接外部气源、电源。

1.2 产品在国内有不小于50台的销售成功案例，并提供验收报告。

1.3 提供生产厂家的ISO质量认证证书。

1.4 提供产品抗震测试报告。

1.5提供针对环境空气污染的应急监测方案。

2.技术指标2.1 工作条件2.1.1环境温度：-10～40℃2.1.2环境湿度：在全部相对湿度范围内使用2.1.3使用电源：220 V (±10%)，50/60Hz。

可用充电电池和交流电两种供电模式。

2.1.4仪器内置野外分析气源（N2）:标气气罐，且可充气。

2.2 主要技术性能指标2.2.1柱温箱：温度可编程的GC柱，45℃至200℃；GC柱：15m×0.25mm内径，Rtx-1ms毛细柱 1套。

2.2.2进样探头：内置混合吸附剂的捕集阱浓缩器2.2.3内含野外分析的气源（氮气或氦气）、标气气罐。

2.2.4携带重量：≤19公斤（含电池），完全便携，不受现场工作条件限制，能够在运动过程中实现样品分析。

2.2.5质谱部分2.2.5.1 电离模式：70eV EI，四极杆的分析器。

2.2.5.2 真空系统：适应震动、颗粒物浓度、湿度等各种环境的非蒸发分子吸附泵。

2.2.5.3 动态范围：7个量级2.2.5.4检测值限: PPT（对包括烷烃、芳烃、卤代烃在内的大多数分析物）2.2.6样品进样2.2.6.1 气体样品为直接进样或直接进入捕集阱吸附浓缩再热解析进样。

2.2.6.2 液体或固体样品通过动静态顶空进样系统进样。

2.2.7动静态顶空进样器2.2.7.1顶空进样器能容易地与GC/MS相连，进行有机污染物的分析；能够分析ppm～ppt 浓度的挥发性有机化合物。

气相色谱仪技术参数一、设备功能用于复杂基质中低沸点，易挥发样品的定性定量分析。

可以用于质谱前段分离系统，满足农产品中农药残留的检测分析。

二、配置要求1.气相色谱仪主机数量1个2.惰性化分流/不分流进样口，带自动压力/流量控制数量2个3.电子捕获检测器，带自动压力/流量控制数量1个4.火焰光度检测器，带自动压力/流量控制数量1个5.不少于165位自动进样器数量1个6.不少于15位自动进样器数量I个7.安装工具包,包括紫铜管、接头、全套工具数量1套8.10ul自动进样针数量24根9.低流失进样隔垫数量500个10.2mL样品瓶包含瓶盖和瓶垫数量1000套11.封盖器和起盖器数量各1个12.柱接头数量1()个13.0.32um石墨垫数量50个14.弱极性色谱柱30m, 0.32mm, 0.25um 数量1根;非极性色谱柱30m, 0.32mm, 0.25um数量1根中等极性色谱柱30m, 0.32mm, 0.25um数量1根农残检测专用色谱柱30m, 0.32mm, 0.25um数量1根15.大容量整合式捕集阱数量1个16.脱炷/水分捕集阱数量3个17.氧水捕集阱数量3个18.衬管密封圈数量5()个19.分流/不分流衬管数量50个20.测试标样数量1套21.工作站软件数量1套22.氢气发生器数量1个23.空气发生器数量I个24.配套电脑打印机数量1套25.高纯氮气钢瓶及减压阀数量2瓶，纯度99.999%三、工作条件1.温度：15~35°C2.湿度：5-90% (无冷凝)3耐受温度：-40°C~70°C4 电源：22()V±IO%, 50~60Hz±5%四、性能参数1.气相主机*1.1色谱性能：保留时间重现性＜0.008%或0.0008min,峰面积重现性＜0.5% RSD；1.2电了气路控制（EPC）：所有流量、压力均可以电了控制，以提高重现性；1.3压力设定值和控制精度：（）.001 psi；*1.4不小于7英寸电容式触摸屏界面可实时访问仪器状态、配置和流路信息；*1.5具有浏览器界面，可实现智能移动访问功能，适用于平板电脑或台式计算机：需提供样本证明文件1.6程序升压/升流：3阶；1.7对毛细管柱的EPC支持4种色谱柱流量控制模块：恒定压力、梯度压力、恒定流速、梯度流速；1.8大气压和温度补偿为标配，因此即使实验室环境改变，分析结果也保持不变；*1.9除柱箱外，可加热控温的区域不少于8个，最高温度可达400°C.*1.10气相主机操作系统包含四种以上不同操作语言，适合不同客尸需求，需要提供语言选择界面证明。

气相色谱质谱联用仪(GCMS)技术指标1 工作条件1.1 电源电压：220V，50Hz1.2 温度：15~35℃1.3 相对湿度：25~85%1.4 请参照技术规格总则第4条款2 主要技术指标2.1柱箱2.1.1温度范围：室温以上5˚C~350˚C2.1.2温度设定：温度1˚C；程序设定升温速率0.1˚C2.1.3升温速度：0.1˚C/分钟~120˚C/分钟2.1.4温度稳定性；当环境温度变化1˚C时，优于0.01˚C2.1.5最大运行时间：999.99分钟*2.1.6保留时间重现性: <0.008% 或<0.0008min2.1.7峰面积重现性: < 1.0% RSD2.2分流/不分流毛细管柱进样口(带电子气路控制，简称EPC)2.2.1可编程电子参数设定压力、流速、分流比2.2.2最高使用温度>350˚C2.2.3压力设定范围：0~100psi2.2.4流量设定范围：0~200ml/min（以N2为载气时），0~1000ml/min（以H2，He为载气时）2.2.5 具有载气节省模式2.3电子压力控制(EPC)2.3.1自动海拔高度压力及室温补偿;*2.3.2控制精度0.01psi;*2.3.3 压力设定:程序设定升压速率0.01psi2.3.4 压力/流量程序:3级2.3.5 具有恒流，恒压，程序增加流速，程序升压及压力脉冲等操作模式的电子气路控制2.4单四级杆质谱检测器2.4.1具有网络通讯功能，可实现远程操作2.4.2侧开式面板，面板控制器可显示质谱状态信息及质谱工作参数的输入2.4.3 质量数范围：2-1050amu，以0.1amu递增2.4.4 分辨率：单位质量数分辨2.4.5 质量轴稳定性: 优于0.10amu/48小时*2.4.6 灵敏度：（用HP-5MS 30mx0.25mmx0.25um 毛细柱测定）全扫描灵敏度（电子轰击源EI）：1pg八氟萘（OFN）,信/噪比≥400：1选择离子检测（电子轰击源EI）：20fg八氟萘，信/噪比≥10：1*2.4.7最大扫描速率：>10,000amu/秒2.4.8动态范围：全动态范围为1062.4.9选择离子模式检测（SIM）最多可有100组，每组最多可选择60个离子2.4.10质谱工作站可根据全扫描得到的数据，自动选择目标化合物的特征离子并对其进行分组，最后保存到分析方法当中，无须手动输入（AutoSIM）。

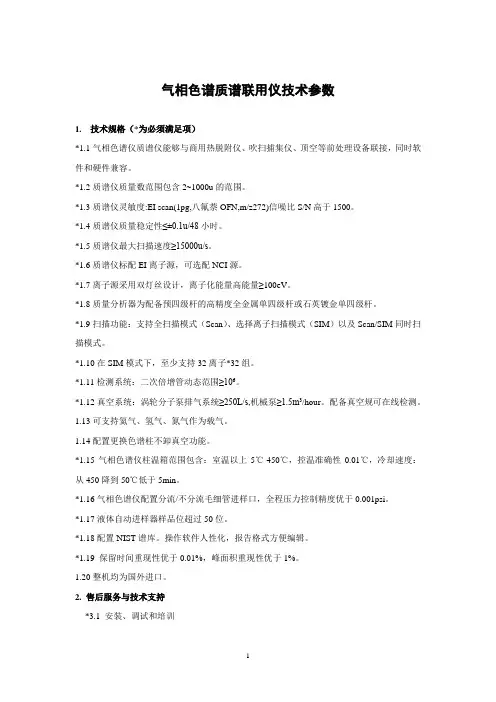

气相色谱质谱联用仪技术参数1. 技术规格（*为必须满足项）*1.1气相色谱仪质谱仪能够与商用热脱附仪、吹扫捕集仪、顶空等前处理设备联接，同时软件和硬件兼容。

*1.2质谱仪质量数范围包含2~1000u的范围。

*1.3质谱仪灵敏度:EI scan(1pg,八氟萘OFN,m/z272)信噪比S/N高于1500。

*1.4质谱仪质量稳定性≤±0.1u/48小时。

*1.5质谱仪最大扫描速度≥15000u/s。

*1.6质谱仪标配EI离子源，可选配NCI源。

*1.7离子源采用双灯丝设计，离子化能量高能量≥100eV。

*1.8质量分析器为配备预四级杆的高精度全金属单四级杆或石英镀金单四级杆。

*1.9扫描功能：支持全扫描模式（Scan）、选择离子扫描模式（SIM）以及Scan/SIM同时扫描模式。

*1.10在SIM模式下，至少支持32离子*32组。

*1.11检测系统：二次倍增管动态范围≥106。

*1.12真空系统：涡轮分子泵排气系统≥250L/s,机械泵≥1.5m3/hour。

配备真空规可在线检测。

1.13可支持氦气、氢气、氮气作为载气。

1.14配置更换色谱柱不卸真空功能。

*1.15气相色谱仪柱温箱范围包含：室温以上5℃-450℃，控温准确性0.01℃，冷却速度：从450降到50℃低于5min。

*1.16气相色谱仪配置分流/不分流毛细管进样口，全程压力控制精度优于0.001psi。

*1.17液体自动进样器样品位超过50位。

*1.18配置NIST谱库。

操作软件人性化，报告格式方便编辑。

*1.19 保留时间重现性优于0.01%，峰面积重现性优于1%。

1.20整机均为国外进口。

2. 售后服务与技术支持*3.1 安装、调试和培训在仪器到货前厂家派遣工程师到现场提供预安装服务。

仪器到货后，厂家提供免费安装及在用户方的免费培训，保证培训人员能够独立操作，进行正常分析工作,以及方法开发和摸索和简单的日常维护、维修。

要求仪器安装调试后，能够满足签订的合同附件中所规定的各项指标。

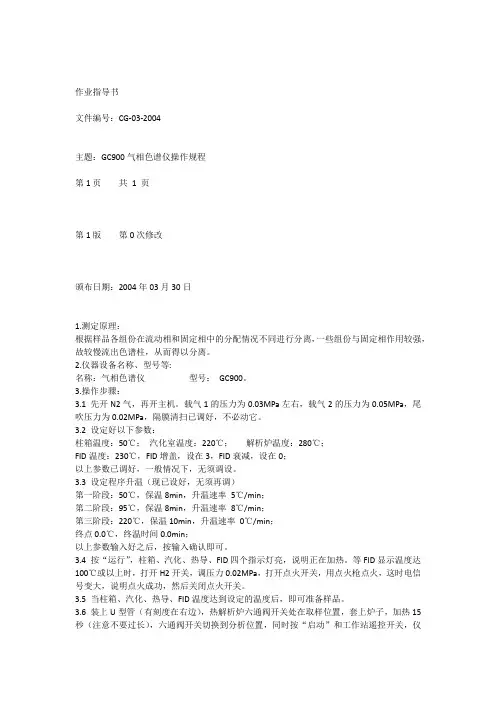

作业指导书文件编号：CG-03-2004主题：GC900气相色谱仪操作规程第1页共1 页第1版第0次修改颁布日期：2004年03月30日1.测定原理：根据样品各组份在流动相和固定相中的分配情况不同进行分离，一些组份与固定相作用较强，故较慢流出色谱柱，从而得以分离。

2.仪器设备名称、型号等:名称：气相色谱仪型号：GC900。

3.操作步骤：3.1 先开N2气，再开主机。

载气1的压力为0.03MPa左右，载气2的压力为0.05MPa，尾吹压力为0.02MPa，隔膜清扫已调好，不必动它。

3.2 设定好以下参数：柱箱温度：50℃；汽化室温度：220℃；解析炉温度：280℃；FID温度：230℃，FID增盖，设在3，FID衰减，设在0；以上参数已调好，一般情况下，无须调设。

3.3 设定程序升温（现已设好，无须再调）第一阶段：50℃，保温8min，升温速率5℃/min；第二阶段：95℃，保温8min，升温速率8℃/min；第三阶段：220℃，保温10min，升温速率0℃/min；终点0.0℃，终温时间0.0min；以上参数输入好之后，按输入确认即可。

3.4 按“运行”，柱箱、汽化、热导、FID四个指示灯亮，说明正在加热。

等FID显示温度达100℃或以上时，打开H2开关，调压力0.02MPa，打开点火开关，用点火枪点火，这时电信号变大，说明点火成功，然后关闭点火开关。

3.5 当柱箱、汽化、热导、FID温度达到设定的温度后，即可准备样品。

3.6 装上U型管（有刻度在右边），热解析炉六通阀开关处在取样位置，套上炉子，加热15秒（注意不要过长），六通阀开关切换到分析位置，同时按“启动”和工作站遥控开关，仪器正式自动分析样品（需时50分钟）。

3.7 等10分钟后，取下加热炉。

3.8 分析结束后，保存数据。

把六通阀开关切换到取样位，取下U型管。

3.9主机退出加热，关掉H2开关及氢气钢瓶总阀门，待柱箱和监测器温度降至70℃以下，再关载气，最后关掉总电源，。

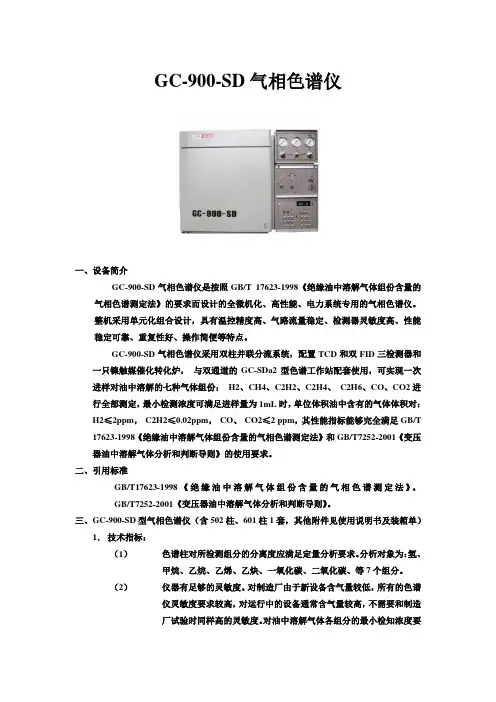

GC-900-SD气相色谱仪一、设备简介GC-900-SD气相色谱仪是按照GB/T 17623-1998《绝缘油中溶解气体组份含量的气相色谱测定法》的要求而设计的全微机化、高性能、电力系统专用的气相色谱仪。

整机采用单元化组合设计，具有温控精度高、气路流量稳定、检测器灵敏度高、性能稳定可靠、重复性好、操作简便等特点。

GC-900-SD气相色谱仪采用双柱并联分流系统，配置TCD和双FID三检测器和一只镍触媒催化转化炉，与双通道的GC-SDa2型色谱工作站配套使用，可实现一次进样对油中溶解的七种气体组份：H2、CH4、C2H2、C2H4、C2H6、CO、CO2进行全部测定，最小检测浓度可满足进样量为1mL时，单位体积油中含有的气体体积对：H2≤2ppm，C2H2≤0.02ppm，CO、CO2≤2 ppm，其性能指标能够完全满足GB/T 17623-1998《绝缘油中溶解气体组份含量的气相色谱测定法》和GB/T7252-2001《变压器油中溶解气体分析和判断导则》的使用要求。

二、引用标准GB/T17623-1998《绝缘油中溶解气体组份含量的气相色谱测定法》。

GB/T7252-2001《变压器油中溶解气体分析和判断导则》。

三、GC-900-SD型气相色谱仪（含502柱、601柱1套，其他附件见使用说明书及装箱单）1．技术指标：（1）色谱柱对所检测组分的分离度应满足定量分析要求。

分析对象为：氢、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳、等7个组分。

（2）仪器有足够的灵敏度。

对制造厂由于新设备含气量较低，所有的色谱仪灵敏度要求较高，对运行中的设备通常含气量较高，不需要和制造厂试验时同样高的灵敏度。

对油中溶解气体各组分的最小检知浓度要求如下：（3）温度控制要求采用微机控制系统，四路温控要求如下：（4）仪器基线稳定，稳定性能指标如下：热导基线漂移:30uv/15min热导基线噪音:15uv氢焰基线漂移: ≤5×10-12A/30min氢焰基线噪音: ≤5×10-13A（5）稳定时间:热导检测器:≤1.5小时氢焰检测器:≤1小时（6）主要性能特点:（a）色谱仪应有自诊断功能，当温控超过保护值时，系统会自动保护仪器，报警断电。

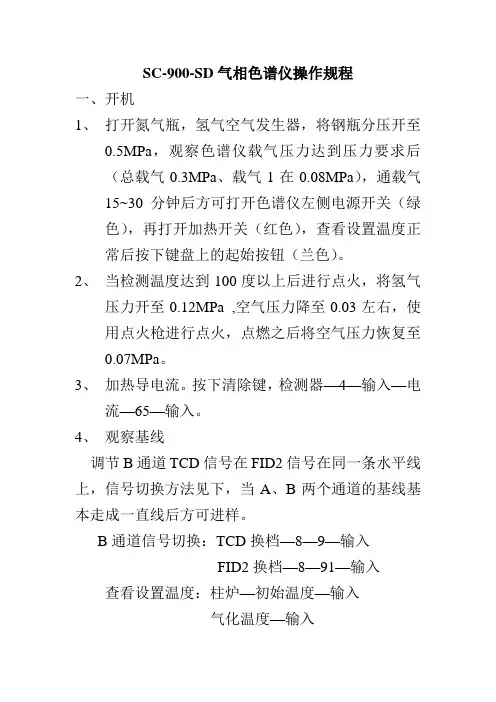

SC-900-SD气相色谱仪操作规程一、开机1、打开氮气瓶，氢气空气发生器，将钢瓶分压开至0.5MPa，观察色谱仪载气压力达到压力要求后（总载气0.3MPa、载气1在0.08MPa），通载气15~30分钟后方可打开色谱仪左侧电源开关（绿色），再打开加热开关（红色），查看设置温度正常后按下键盘上的起始按钮（兰色）。

2、当检测温度达到100度以上后进行点火，将氢气压力开至0.12MPa ,空气压力降至0.03左右，使用点火枪进行点火，点燃之后将空气压力恢复至0.07MPa。

3、加热导电流。

按下清除键，检测器—4—输入—电流—65—输入。

4、观察基线调节B通道TCD信号在FID2信号在同一条水平线上，信号切换方法见下，当A、B两个通道的基线基本走成一直线后方可进样。

B通道信号切换：TCD换档—8—9—输入FID2换档—8—91—输入查看设置温度：柱炉—初始温度—输入气化温度—输入热导温度—输入换档—检测温度—输入换档—辅助炉2—输入温度设置：柱炉—初始温度—60—输入气化温度—60—输入热导温度—70—输入换档—检测温度—120—输入换档—辅助炉2—360—输入查看当前温度：显示—柱炉显示—气化温度显示—热导温度显示—换档—检测温度显示—换档—辅助炉2二、关机1、撤热导电流检测器—4—输入—电流—0—输入2、关闭加热开关，氢气空气发生器3、查看热导温度，：当热导温度降至50度以下方可关闭电源开关。

4、关闭氮气钢瓶。

注：1、经常更换进样垫，更换进样垫前必须关闭载气开关，载气无压力的条件下方可进行更换。

2、每周必须开机一次，以保证仪器稳定。

3、当仪器出现不正常状况时请先记录故障现象并撤掉热导电流关机4、氢气发生器是使用蒸馏水电解氢气，如发现水位低了应及时加入蒸馏水。

详细情况请参照氢气发生器使用说明书。

申达电气集团有限公司。
