定向地图制作

简述地图制图的流程及方法地图制图的流程主要分为以下几个步骤：1. 收集数据：收集与地图制作相关的数据，包括地理坐标、地理特征、地理边界等信息。

数据来源可以是现有的地图、测绘数据、卫星影像、调查数据等。

2. 数据处理：对收集的数据进行处理和整理，包括地理坐标的转换、数据筛选、数据清洗、数据格式转换等。

数据处理的目的是使得数据能够适应地图绘制的需求。

3. 选择合适的地图投影：地图投影是将三维的地球球面投影到二维平面上的方法。

根据地图所表达的目的和区域特点，选择合适的地图投影方式，例如墨卡托投影、等面积投影、等角投影等。

4. 设计地图布局：根据地图所要表达的信息和目的，设计地图的布局和风格。

包括选择适当的颜色、字体、符号以及地图元素的排列和配色。

5. 制作底图：使用地图制图软件或者图形软件，根据处理好的数据和设计好的布局，绘制地图的底图。

底图是地图的基本框架，包括地理边界、地理特征、地名等。

6. 添加地图元素：根据地图的需求，添加一些地图元素，如比例尺、方向指示箭头、图例等。

这些元素可以帮助读者更好地理解地图。

7. 渲染地图：通过调整颜色、透明度、阴影等参数，使得地图更加清晰明了。

渲染地图可以突出地图上的一些特征和信息。

8. 修饰地图：对地图进行一些修饰和美化，使得地图更加美观和易读。

包括调整元素的大小和位置、添加边框和阴影等。

9. 输出地图：通过打印或者导出为图片、PDF等格式，将制作好的地图输出。

可以根据实际需求选择适合的输出方式和格式。

常用的地图制图方法包括：1. 符号化地图：使用符号、颜色、大小等来表示地图中的不同地理对象或属性。

2. 等值线地图：使用等值线来表示地理上连续分布的现象，如地形高度、气温等。

3. 三维地图：以立体的方式展示地理对象，可以更加直观地表达地形、建筑物等。

4. 图标地图：使用图标、点、线、面等图形来表示地理对象或属性，常用于旅游地图或地理信息系统。

5. 分级符号地图：使用不同大小、颜色的符号来表示不同程度的地理现象或属性。

制作地图的说明
一、百草园等高线的获取方法：
1.在SRTM数据库中找到东经24°28’16.53北纬30°40’3
2.50百草园地理数据
2.导入Global Mapper软件，生成百草园及其周边等高线图
3.进入google earth生成带有等高线的卫星地图
4.把带有高线的卫星地图导入OCAD8.0作为地图参考画图。

5.最好的方法是工程测绘图中就自带等高线，一般没有。

时间比较近，有没去实地考察，只能模糊画了一些内容。

备注：这样生成的图主要对绘图青岛参考的作用。

主要因为google earth的截图不是垂直拍摄的，有一点的倾斜角度。

二、定向地图的绘制
1.最准确的地图就是实地的工程测绘图。

由于现在没有工程测绘图，我以
谢浩09年画的定向图纸为底图绘制了一部分地图
2.谢浩画的地图和现在的实际环境已经有了很多地方的改动，google地图上也有一定的滞后，这个需要去实际环境测绘才能完成地比较准确。

3.有了工程测绘图做底图，可以直接把道路，房屋，（线状物、块状物）直接在OCAD8.0中绘制出来，然后打印一份底图，去实地环境把小东西（点状物）手绘在地图上，回家在电脑上绘制上去就可以了。

简单的说有了工程测绘图，加上前面的等高线，还是比较容易绘图的。

4.其他的绘制工程没有实施，所以没有办法呈现。

5.如果没有工程测绘图，如果是一个小的地方我还是可以通过自己的方法绘制出来比较准确的定向图的，像百草园这样大的那就不行了。

三、地图路线的制作
以上面画图了一半的地图为例：
另附：百米定向图训练图。

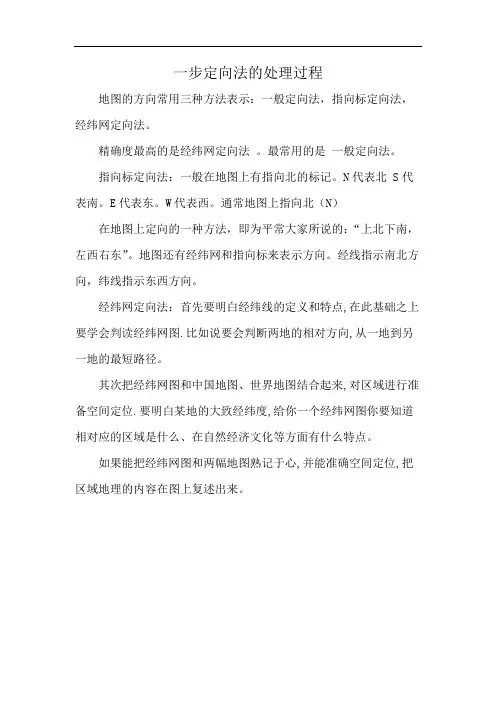

一步定向法的处理过程
地图的方向常用三种方法表示：一般定向法，指向标定向法，经纬网定向法。

精确度最高的是经纬网定向法。

最常用的是一般定向法。

指向标定向法：一般在地图上有指向北的标记。

N代表北 S代表南。

E代表东。

W代表西。

通常地图上指向北（N）
在地图上定向的一种方法，即为平常大家所说的：“上北下南，左西右东”。

地图还有经纬网和指向标来表示方向。

经线指示南北方向，纬线指示东西方向。

经纬网定向法：首先要明白经纬线的定义和特点,在此基础之上要学会判读经纬网图.比如说要会判断两地的相对方向,从一地到另一地的最短路径。

其次把经纬网图和中国地图、世界地图结合起来,对区域进行准备空间定位.要明白某地的大致经纬度,给你一个经纬网图你要知道相对应的区域是什么、在自然经济文化等方面有什么特点。

如果能把经纬网图和两幅地图熟记于心,并能准确空间定位,把区域地理的内容在图上复述出来。

精准电子地图简易制作教程来源:原创作者:feiyudz 浏览:37次日期:04-12本文配合专门视频教程，讲解利用GoogleEarth软件生成MapInfo格式电子地图的步骤。

Tips1：本方法可用于几公里乃至十几公里半径区域的电子地图制作。

Tips2:小区域范围里可以把经纬线看成是直线。

Tips3:jpg格式图片下载完成之前都不要关闭GoogleEarth，GetScreen只是调用GoogleEarth 但不能独立运行！Tips4:Windows图片像素坐标以左上角顶点为原点，向右为x轴正方向，向下为y轴正方向。

Tips5：所有地图，包括电子地图的方向顺序是：上北下南，左西右东。

Tips6：如果你做出来的区域地图明显不是矩形显示的，那么你还是重新再做一遍吧！因为你的地图肯定没有配准好坐标！！先来看看视频教程。

PS：由于还要开屏幕录软件，以及好久没整理系统的原因，录像里的程序运行会显得比较慢。

另：我是刚刚才摸索出的这种方法，所以操作起来不是很熟练，也出现了一些误操作，然后多了些改正的环节。

因为上传容量有限制，录像是经过高倍压缩的，有点模糊，但配合着下文的文字解说应该就没问题了。

我晚点试着重新压制或重新录制，看能不能换个更清晰更简洁的版本。

一、软件准备。

1、Google Earth Pro 4.2.0205.5730参考下载地址：:8080/系统工具/系统其他/0510/Google%20Earth%20Pro%204.2.0205.5730.rar可能是网站代码的问题，大家注意要把从“http”开始到“.rar”的整个链接都拷全了，才能下到正确的文件哦！PS：我用的是这个版本。

换成5.0就不行了。

可能需要升级GetScreen吧。

细节自己研究。

2、GetScreen参考下载页面：我自己用的这个版本的软件我忘了下载地址，但这里有相关介绍，也许有点帮助。

另:如果无法运行，请务必安装net framework后再试。

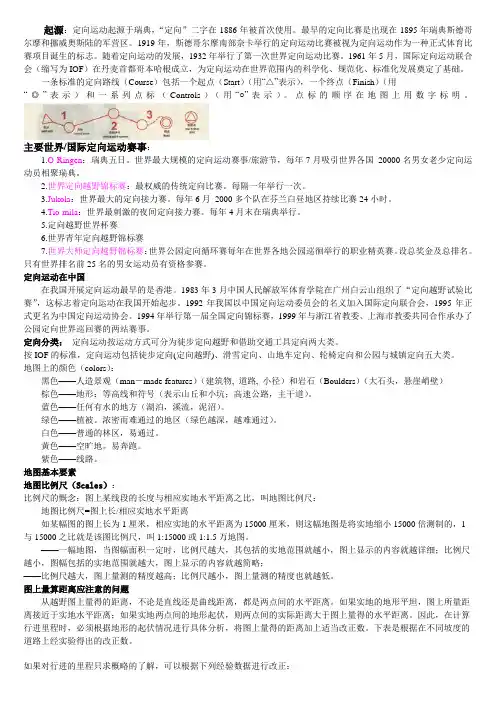

起源：定向运动起源于瑞典，“定向”二字在1886年被首次使用。

最早的定向比赛是出现在1895年瑞典斯德哥尔摩和挪威奥斯陆的军营区。

1919年，斯德哥尔摩南部奈卡举行的定向运动比赛被视为定向运动作为一种正式体育比赛项目诞生的标志。

随着定向运动的发展，1932年举行了第一次世界定向运动比赛。

1961年5月，国际定向运动联合会（缩写为IOF）在丹麦首都哥本哈根成立，为定向运动在世界范围内的科学化、规范化、标准化发展奠定了基础。

一条标准的定向路线（Course）包括一个起点（Start）（用“△”表示），一个终点（Finish）（用“◎”表示）和一系列点标（Controls）（用“○”表示）。

点标的顺序在地图上用数字标明。

主要世界/国际定向运动赛事：1.O-Ringen：瑞典五日。

世界最大规模的定向运动赛事/旅游节，每年7月吸引世界各国20000名男女老少定向运动员相聚瑞典。

2.世界定向越野锦标赛：最权威的传统定向比赛。

每隔一年举行一次。

3.Jukola：世界最大的定向接力赛。

每年6月2000多个队在芬兰白昼地区持续比赛24小时。

4.Tio-mila：世界最刺激的夜间定向接力赛。

每年4月末在瑞典举行。

5.定向越野世界杯赛6.世界青年定向越野锦标赛7.世界大师定向越野锦标赛：世界公园定向循环赛每年在世界各地公园巡徊举行的职业精英赛。

设总奖金及总排名。

只有世界排名前25名的男女运动员有资格参赛。

定向运动在中国在我国开展定向运动最早的是香港。

1983年3月中国人民解放军体育学院在广州白云山组织了“定向越野试验比赛”，这标志着定向运动在我国开始起步。

1992年我国以中国定向运动委员会的名义加入国际定向联合会，1995年正式更名为中国定向运动协会。

1994年举行第一届全国定向锦标赛，1999年与浙江省教委、上海市教委共同合作承办了公园定向世界巡回赛的两站赛事。

定向分类：定向运动按运动方式可分为徒步定向越野和借助交通工具定向两大类。

OCAD使用指南在OCAD中，所有对象都是以符号来表示的。

用什么样的符号系统取决于你想创建什么样的地图。

对象object用OCAD描绘对象时必须选择相应的符号。

用同一个符号表示的所有的对象其规格都是一致的，如果符号被修改（包括属性变化），用该符号表示的所有对象将随着符号的改变而自动地变化。

对象所处的图层由符号规定。

通过符号你可以对多个图层进行操作。

你可以输出、删除或隐藏一个符号或一组符号。

Graphic Objects 图形对象通过图形转换可将由符号表示的对象转换成独立的图形对象。

图形对象独立于表示它的相应的符号，不随符号的修改而变化，可以单独编辑。

在绘图窗中选中相应的对象，在工具栏中选中Convert to graphic.如果一个图形对象被选中，状态条中将显示表示其的符号Image Objects 图像对象图像对象是由导入的AI和PDF文件创造的对象。

图像对象是用CMYK色彩模式表示的，因为没有带有点色模式，在点色模式下观察时，这些对象不会显示出来。

Unsymbolized Objects 非符号化对象非符号化对象是由导入的DXF, EMF, WMF或Shape文件创造的对象。

非符号化对象与任何符号都没有关系，以灰色显示。

The background map背景图OCAD可以显示多张背景图，这些背景图可以柔化，配置点色和以透明形式显示。

但是背景图不能被编辑。

在Background map菜单中选择Open打开背景图可以作为背景图的文件包括：带有地图参照系信息的栅格化图像(GeoTiff)正射像片(校正后的航拍片)扫瞄的手绘地图扫瞄的已有彩色地图的局部区域已有的OCAD地图扫瞄的分色图（Scanned color separation drawing）打开带有地图/理参照系信息的栅格化图像(GeoTiff)可以打开以GeoTiff 格式保存的带有地图参照系信息的栅格化图像作为背景图1.在Background map菜单中选中Open并选择文件。

《借助谷歌地球的卫星图像制作定向地图》之一使用谷歌地球预选合适的定向场地2005年年中，就在本人写成《怎样选择合适的定向场地》之后不久，一个惊人的的喜讯从天而降：美国谷歌公司推出的一个全新且功能强大的搜索引擎“谷歌地球（Google Earth）”在互联网上横空出世（），人类在20世纪90年代提出的“数字地球”由概念变成现实，而且还是人人能免费使用的！因为有了它，《怎样选择合适的定向场地》一文中推荐的预选定向场地的方法即刻显得十分笨拙而且落伍，这使我虽然有些郁闷但却因此而更加兴奋异常，因为我意识到：过去本人以及许多定向制图人在挑选场地时遇到的资料难找、时间不多、特别是经济受限等等诸多难题或许会因此得到彻底解决了！我旋即进行了长达两年多的探索性使用，遂形成以下文字，仅供大家参考。

使用谷歌地球预选合适的定向场地的最大特点是：高效和节约。

切身体会：比以前拿着多张地形图（需要借或购买很多张，但不一定都有用），开着车到各地寻找的老办法，不知能节省多少倍费用和时间——以前开着车花费三天以上时间寻找到的合适场地，在互联网上使用谷歌地球不到一小时即可完成。

1、有关谷歌地球的两件事：·谷歌地球的软件除了在其公司的网站，也可以在许多网站上免费下载。

国内爱好者还在网上链接有繁体汉字（官方）和简体（非官方）的免费版本，试用之后本人的推荐是使用繁体版的。

没有简体官方版据称是因为我国的测绘产品管理法规阻了路：不允许外国公司、个人或国内非资质单位或个人制作、出版地图。

·谷歌地球上的卫星照片区分为高清区与非高清区。

谷歌制作并公布的我国大陆地区的高清区仅在大中城市及部分沿海地区和部分内陆地区。

之间，非高清区则是在15-25米之间。

显然，我们只能在有高清卫星照片的区域内完成定向场地的预选。

在打开谷歌地球软件（首次使用时必须联网）后，第一时间显示在我们眼前的是平面的卫星照片，高清区内定向运动需要的大的、主要的地物特征，特别是植被基本分布状况都是一目了然的，但是地貌的起伏状态、屏幕上特征物之间的距离、预选区域的面积则不甚了了，因此需要用到下述工具：2、倾斜（鸟瞰／俯瞰）工具利用倾斜工具可以使我们迅速排除很高的大型山地或坡度较大、山势陡峭的地方。

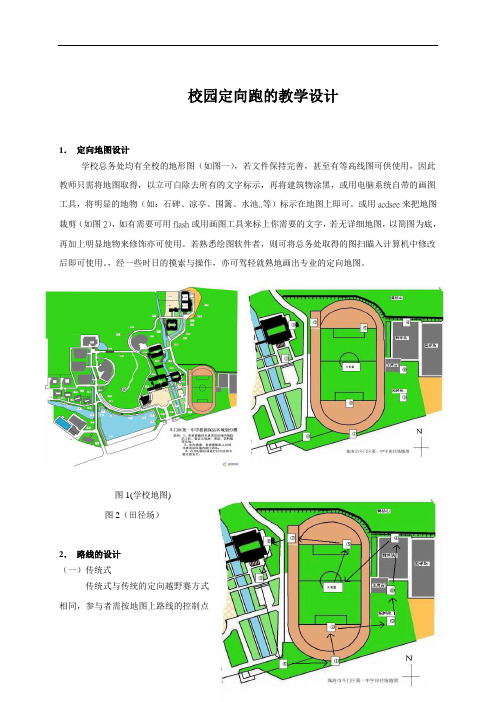

校园定向跑的教学设计1．定向地图设计学校总务处均有全校的地形图（如图一），若文件保持完善，甚至有等高线图可供使用，因此教师只需将地图取得，以立可白除去所有的文字标示，再将建筑物涂黑，或用电脑系统自带的画图工具，将明显的地物（如：石碑、凉亭、围篱、水池..等）标示在地图上即可。

或用acdsee来把地图裁剪（如图2），如有需要可用flash或用画图工具来标上你需要的文字，若无详细地图，以简图为底，再加上明显地物来修饰亦可使用。

若熟悉绘图软件者，则可将总务处取得的图扫瞄入计算机中修改后即可使用。

，经一些时日的摸索与操作，亦可驾轻就熟地画出专业的定向地图。

图1(学校地图)图2（田径场）2．路线的设计（一）传统式传统式与传统的定向越野赛方式相同，参与者需按地图上路线的控制点顺序来进行，虽然顺序相同，但每个人的行进路线却可自行决定，因为每30秒或一分钟出发一人（组），因此并不容易发生跟踪或作弊的现象。

路线设计例图如下：（二）接力式接力式则与接力跑相似，第一棒同时出发，其余每组按棒次依序出发，但每一棒所跑的路线不同，控制点亦可能不同，为了公平起见，每一队均需跑过所有路线，举例来说：若分三队，则第一队各棒跑的路线为a、b、c路线，第二队为c、a、b路线，第三队为b、c、a…等类推。

路线设计例图如下：（三）积分式积分式则是让选手在有限的规定时间内，不限顺序找到最多的控制点为胜，而每一个控制点随着路程长短及难度各有不同的分值，在不充足的时间下各选手必须审慎判断自己的能力来选择路线及欲造访的控制点，来夺取最高分。

如下图所示：（四）折返式如下图所示，参与者必须在造访任一点后再返回原点，每个人的顺序不同，但均造访所有的点，其好处是可以有多人（组）同时出发，节省时间，但对体力的要求较高，因此在路线设计时可以不用设太多的控制点。

范例如下：3．器材一、制作地图（定向地图设计）二、标志物若校区不大，30公分乘以30公分的标志太显眼，亦可用15公分乘以15公分的标志，一般用小雪膏筒。

标定地图方法
（一）利用罗盘定向
（二）利用直长地物定向
（三）利用明显地形标定
确定站立点方法
（一）利用明显地形点确定
（二）用侧方交会法确定
（三）后方交会法
（四）利用透明纸交会法确定
野外填图
利用标绘地形点的各种方法，在站立点上，标点目标的位置，根据各个目标点的位置加绘符号。

如标绘面状内容时，先标定面状轮廓的转折点的位置，勾绘轮廓图形，加绘符号。

若目标较远，不易达到时，可在两个站立点上用前方交会法标绘。

野外读图
原则
先特殊后一般，先大后小，由远及近，由点到面综合对照。

方法
在山地和丘陵地对照时，可先对照大而明显的山顶、山脊、谷地，然后再顺着山脊谷地的走向，根据方向、距离、高程、形状及位置关系对照山顶、鞍部、山脊、山谷等地形细部。

在平原地形区对照时，可先对照主要的道路、居民地和突出独立物，在根据关系位置逐点分片进行对照。
