电子技术考试试题

一、选择题（每题2分，共20分）

1. 在电子电路中，二极管的主要特性是（ ）。

A. 放大信号

B. 整流

C. 滤波

D. 稳压

2. 下列哪个元件不是构成放大电路的基本元件？（ ）

A. 晶体管

B. 电阻

C. 电容器

D. 发光二极管

3. 一个理想的电压源与一个电阻串联后，其输出电压与（ ）有关。

A. 电阻值

B. 电流大小

C. 电压源的内阻

D. 外部负载

4. 在数字电路中，逻辑“与”门的输出为高电平的条件是（ ）。

A. 输入全为低电平

B. 输入全为高电平

C. 至少有一个输入为低电平

D. 至少有一个输入为高电平

5. 一个电路的频率响应曲线中，增益下降3dB的频率称为（ ）。

A. 截止频率 B. 中心频率

C. 工作频率

D. 谐振频率

6. 在半导体材料中，N型半导体的导电性能主要依靠（ ）。

A. 电子

B. 空穴

C. 离子

D. 原子核

7. 一个正弦波振荡电路的振荡频率由（ ）决定。

A. 电源电压

B. 电路的电阻和电容

C. 电路的电流

D. 电路的电感和电容

8. 集成电路的封装类型不包括（ ）。

A. DIP

B. PLCC

C. PGA

D. 真空管

9. 在数字电路中，逻辑“或”门的输出为低电平的条件是（ ）。

A. 输入全为低电平

B. 输入全为高电平

C. 至少有一个输入为高电平

D. 至少有一个输入为低电平

10. 电子电路中的“开路”是指（ ）。

A. 电路短路

B. 电路断路 C. 电路接地

D. 电路过载

二、填空题（每空2分，共20分）

11. 一个完整的振荡电路通常由放大器和________组成。

12. 在电子电路中，________是用来表示电子元件在电路中的位置和连接方式的图。

13. 晶体三极管的三个工作状态分别是截止、放大和________。

14. 电子电路中的“负载”指的是________所连接的设备或元件。

15. 集成电路的英文缩写是________。

16. 电子电路中的“带宽”指的是信号频率的________范围。

17. 在数字电路中，逻辑“非”门实现的是________运算。

18. 电子电路中的“电源”是指提供________的设备。

19. 电子电路中的“滤波器”通常用来去除信号中的________成分。

20. 电子电路中的“阻抗匹配”是指确保信号源和负载之间的________相同，以获得最大的能量传递。

三、简答题（每题10分，共30分）

21. 简述晶体三极管的工作原理。

22. 解释什么是共射放大电路，并说明其特点。

23. 什么是数字电路中的“竞争冒险”现象？它是如何产生的，又如何避免？

四、计算题（每题15分，共30分）

24. 给定一个RC低通滤波器，其中R=1kΩ，C=100μF，计算其-3dB截止频率。

25. 设有一个共集电极放大电路，其负载电阻RL=4.7kΩ，电源电压Vcc=12V，三极管的β=100，计算电路的最大不失真输出电压（假设三极管的饱和电压Vce(sat)=0.2V）。

五、设计题（共30分）

26. 设计一个简单的稳压电源电路，要求输入电压范围为100V AC至240V AC，输出电压为稳定的12V DC，输出电流至少为1A。请说明你的设计方案，并列出所需的主要元件及其参数。

六、论述题（共30分）

27. 论述现代电子技术在智能交通系统中的应用，并探讨其对未来交通管理的潜在影响。

请在规定的时间内完成试题，祝各位考生考试顺利。

注：本试题仅供参考，实际考试内容和题型可能有所不同。

合集下载

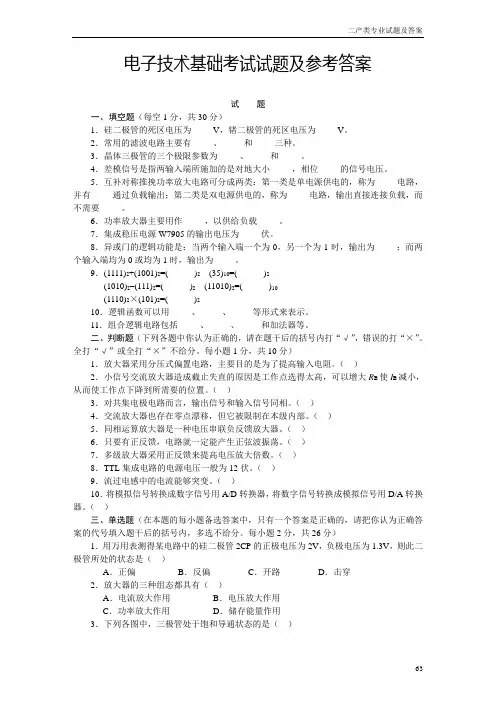

电子技术基础考试试题及参考答案

电子技术基础考试试题及参考答案

二产类专业试题及答案

63 电子技术基础考试试题及参考答案

试 题

一、填空题（每空1分，共30分）

1．硅二极管的死区电压为_____V，锗二极管的死区电压为_____V。

2．常用的滤波电路主要有_____、_____和_____三种。

3．晶体三极管的三个极限参数为_____、_____和_____。

4．差模信号是指两输入端所施加的是对地大小_____，相位_____的信号电压。

5．互补对称推挽功率放大电路可分成两类：第一类是单电源供电的，称为_____电路，并有_____通过负载输出；第二类是双电源供电的，称为_____电路，输出直接连接负载，而不需要_____。

6．功率放大器主要用作_____，以供给负载_____。

7．集成稳压电源W7905的输出电压为_____伏。

8．异或门的逻辑功能是：当两个输入端一个为0，另一个为1时，输出为_____；而两个输入端均为0或均为1时，输出为_____。

9．(1111)2+(1001)2=( _____ )2 (35)10=( _____ )2

(1010)2–(111)2=( _____ )2 (11010)2=( _____ )10

(1110)2×(101)2=( _____ )2

10．逻辑函数可以用_____、_____、_____等形式来表示。

11．组合逻辑电路包括_____、_____、_____和加法器等。

二、判断题（下列各题中你认为正确的，请在题干后的括号内打“√”，错误的打“×”。全打“√”或全打“×”不给分。每小题1分，共10分）

1．放大器采用分压式偏置电路，主要目的是为了提高输入电阻。（ ）

2．小信号交流放大器造成截止失直的原因是工作点选得太高，可以增大RB使IB减小，从而使工作点下降到所需要的位置。（ ）

3．对共集电极电路而言，输出信号和输入信号同相。（ ）

4．交流放大器也存在零点漂移，但它被限制在本级内部。（ ）

数字电子技术考试试题

数字电子技术考试试题

西 南 石 油 大 学 试 卷 第 1 页 共 8 页

密

封

线

姓名

考试日期

学号

课程号

教学班

年级

课程名称

专业

《数字电子技术》考试试卷（第二套）

课程号 2904025035、2904026030 考试时间 120 分钟

(注：中规模集成电路74LVC161、74HC151、74HC138的功能表见后)

一、 填空题（每小题3分，共24分）

1、(101101)B=（ ）H = （ ）D=（ ）BCD8421。

2、已知二进制数A=（+1101011）B，则其原码A原= ，反码A反= ，补码A补= 。

3、下图所示电路中，在G=1时，输出 Z = 。

4、逻辑函数BACDBDCBADBAF的最简与或式为

F= 。 适用专业年级（方向）： 测控技术2005级、电子信息2005级、通信工程2005级、自动化2005级、电气工程2005级、电信科技2005级、应用物理2005 级

考试方式及要求： 闭卷

题 号 一 二 三 四 五 六 七 总分

得 分

阅卷人 西 南 石 油 大 学 试 卷 第 2 页 共 8 页

5、PLA电路如下图所示，其输出逻辑函数表达式Z= 。（不需化简）

6、4位移位寄存器的现态从左到右为0011，现处于右移工作状态，其次态为 或 。

7、256K×8的ROM，有 条地址线， 条数据线。

8、单极性输出8位D/A转换器，当输入数字量为（01001010）B时，其输出电压为0.74V，当输入数字量为（11001101）B时，其输出电压为 。

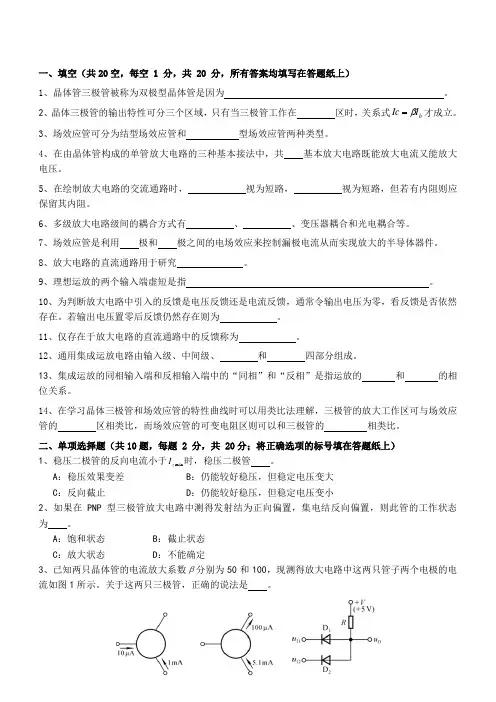

模拟电子技术基础考试试题答案

模拟电子技术基础考试试题答案

一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上）

1、晶体管三极管被称为双极型晶体管是因为

。

2、晶体三极管的输出特性可分三个区域，只有当三极管工作在

区时，关系式bIIc才成立。 3、场效应管可分为结型场效应管和 型场效应管两种类型。

4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大电压。

5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应保留其内阻。

6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。

7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。

8、放大电路的直流通路用于研究 。

9、理想运放的两个输入端虚短是指 。

10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈仍然存在则为 。

11、仅存在于放大电路的直流通路中的反馈称为 。

12、通用集成运放电路由输入级、中间级、 和 四部分组成。

13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相位关系。

14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应管的 区相类比，而场效应管的可变电阻区则可以和三极管的 相类比。

二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上）

1、稳压二极管的反向电流小于minzI时，稳压二极管 。

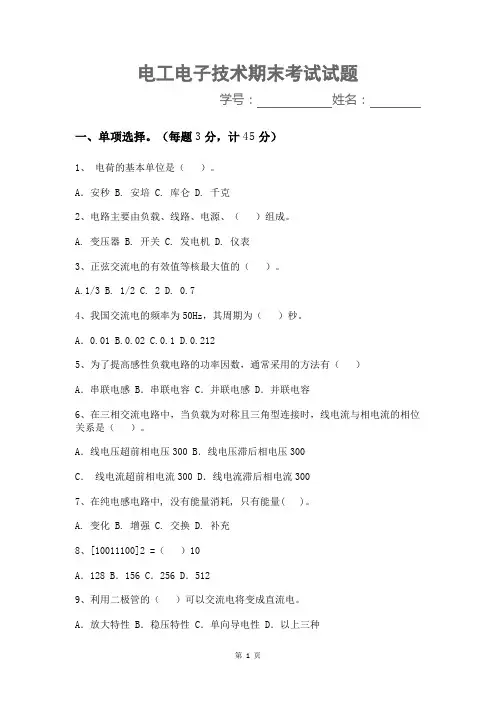

电工电子技术期末考试试题及答案

电工电子技术期末考试试题及答案

第 1 页 电工电子技术期末考试试题

学号： 姓名：

一、单项选择。（每题3分，计45分）

1、 电荷的基本单位是（ ）。

A．安秒 B. 安培 C. 库仑 D. 千克

2、电路主要由负载、线路、电源、（ ）组成。

A. 变压器 B. 开关 C. 发电机 D. 仪表

3、正弦交流电的有效值等核最大值的（ ）。

A.1/3 B. 1/2 C. 2 D. 0.7

4、我国交流电的频率为50Hz，其周期为（ ）秒。

A．0.01 B.0.02 C.0.1 D.0.212

5、为了提高感性负载电路的功率因数，通常采用的方法有（ ）

A．串联电感 B．串联电容 C．并联电感 D．并联电容

6、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（ ）。

A．线电压超前相电压300 B．线电压滞后相电压300

C． 线电流超前相电流300 D．线电流滞后相电流300

7、在纯电感电路中, 没有能量消耗, 只有能量( )。

A. 变化 B. 增强 C. 交换 D. 补充

8、[10011100]2 =（ ）10

A．128 B．156 C．256 D．512

9、利用二极管的（ ）可以交流电将变成直流电。

A．放大特性 B．稳压特性 C．单向导电性 D．以上三种

第 2 页 10、三极管作放大管时一般工作在（ ）。

A．放大区 B．截止区 C．饱和区 D． 反向击穿区

11、单相变压器原、副边绕组的额定电压分别为U1N=220V，U1N=110V，当原绕组的额定电流为9A时，副绕组的额定电流为（ ）。

A．18A B．4.5A C．2.25A D． 12A

12、电器铭牌上标注的功率均是（ ）

A.有功功率 B. 无功功率 C. 视在功率 D. 瞬时功率

13、晶闸管具有（ ）PN结 。
