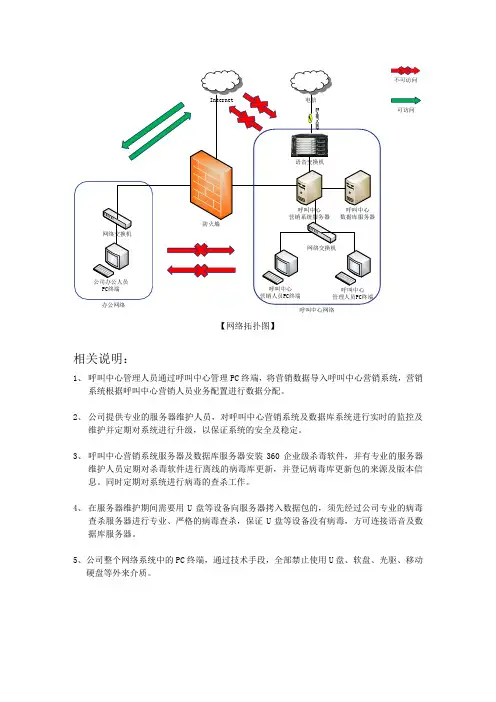

网络拓扑图说明

呼叫中心营销系统服务器网络交换机网络交换机防火墙公司办公人员PC终端呼叫中心营销人员PC终端呼叫中心管理人员PC终端Internet呼叫中心数据库服务器语音交换机电信E1-SS7-ISUP办公网络呼叫中心网络不可访问可访问

【网络拓扑图】

相关说明：

1、 呼叫中心管理人员通过呼叫中心管理PC终端，将营销数据导入呼叫中心营销系统，营销系统根据呼叫中心营销人员业务配置进行数据分配。

2、 公司提供专业的服务器维护人员，对呼叫中心营销系统及数据库系统进行实时的监控及维护并定期对系统进行升级，以保证系统的安全及稳定。

3、 呼叫中心营销系统服务器及数据库服务器安装360企业级杀毒软件，并有专业的服务器维护人员定期对杀毒软件进行离线的病毒库更新，并登记病毒库更新包的来源及版本信息。同时定期对系统进行病毒的查杀工作。

4、 在服务器维护期间需要用U盘等设备向服务器拷入数据包的，须先经过公司专业的病毒查杀服务器进行专业、严格的病毒查杀，保证U盘等设备没有病毒，方可连接语音及数据库服务器。

5、公司整个网络系统中的PC终端，通过技术手段，全部禁止使用U盘、软盘、光驱、移动硬盘等外来介质。

网络拓扑图说明

网络拓扑图的要求：

1、标识清楚

拓扑图：要有标题（如***学院网络拓扑图）

网段：要标出子网地址、接入网络职能单位、使用设备（名称型号）

网络连接：给出连接带宽（网络长度，如1C地址的长度为/24，具体见说明1）、连接设备

原有信息点填写格式：IP地址段 接入网络职能单位 网络长度（见说明1） 使用设备

如：210.37.32.0 Office Building/24 D-link/1024r

新申请ip地址填写格式：接入网络职能单位 网络长度（见说明1） 使用设备

如：学生宿舍1#/24 vdsltan-cu600

2、描绘详细

全网的拓扑云图，用来表示全网的连接情况。

主要汇聚连接点展开的拓扑图

连接情况及使用设备必须与IP地址申请表格里的网络拓扑图说明一致

3、文档格式

使用OFFICE的VISIO制作拓扑图，然后再存储为jpg图形格式

网络拓扑图图标出的地址用途和计划，须和old-network,network-plan一一对应，与拓扑图保持一致，并且清晰可辩。

拓扑图使用的图例：

CERNETSi以太网交换机核心交换机路由器

网络拓扑图范例：

****学院拓扑结构示意图CERNETSi222.200.160.0信息与网络办公室/23Quidway 5624AVAYA P882SiAVAYA P550AVAYA P550学生宿舍J－14A#/24Quidway 5624222.200.162.0图书馆/23Quidway 5624222.200.164.0公共教学楼/24Quidway 5624222.200.165.0政务学院/24Quidway 5624222.200.166.0信息科学院/23Quidway 5624222.200.168.0法学院/24Quidway 5624222.200.169.0公共基础实验室/24Quidway 5624222.200.170.0工学院 /24Quidway 5624222.200.171.0传播与设计学院/24Quidway 5624222.200.172.0活动服务中心 /24Quidway 5624教师宿舍A1#/23Quidway 5624教师宿舍A2#/23Quidway 5624学生宿舍J－13A#/23Quidway 5624学生宿舍J－13B#23Quidway 5624学生宿舍J－13C#/23Quidway 5624学生宿舍J－13D#/23Quidway 5624学生宿舍J－13F#/23Quidway 5624学生宿舍J－13G#/23Quidway 5624学生宿舍J－13H#/23Quidway 5624

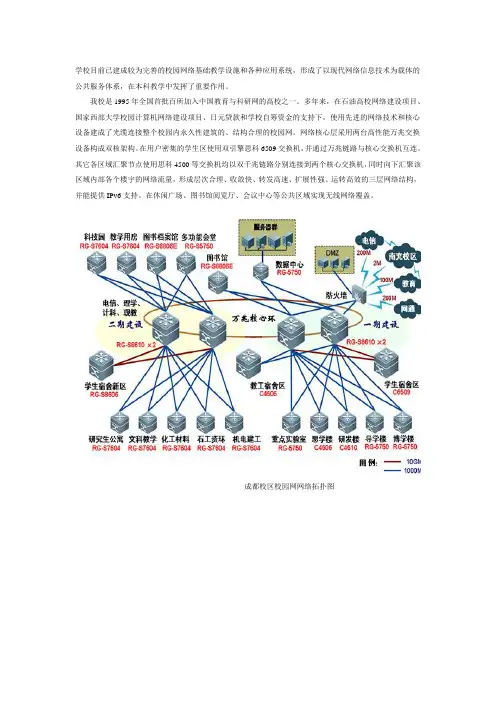

学校目前已建成较为完善的校园网络基础教学设施和各种应用系统，形成了以现代网络信息技术为载体的公共服务体系，在本科教学中发挥了重要作用。

我校是1995年全国首批百所加入中国教育与科研网的高校之一。多年来，在石油高校网络建设项目、国家西部大学校园计算机网络建设项目、日元贷款和学校自筹资金的支持下，使用先进的网络技术和核心设备建成了光缆连接整个校园内永久性建筑的、结构合理的校园网。网络核心层采用两台高性能万兆交换设备构成双核架构。在用户密集的学生区使用双引擎思科6509交换机，并通过万兆链路与核心交换机互连。其它各区域汇聚节点使用思科4500等交换机均以双千兆链路分别连接到两个核心交换机，同时向下汇聚该区域内部各个楼宇的网络流量，形成层次合理、收敛快、转发高速、扩展性强、运转高效的三层网络结构，并能提供IPv6支持。在休闲广场、图书馆阅览厅、会议中心等公共区域实现无线网络覆盖。

成都校区校园网网络拓扑图

成都校区校园无线网络分布示意图

校园网覆盖了学校教学、科研、行政办公、教工与学生生活区，总计信息点数24000多个。开通了教育网、电信和网通三个出口，出口总带宽为500M，出口带宽利用率达到93%以上。成都、南充两校区通过2M专线连接，实现了视频会议传输。部署了企业级硬件防火墙、入侵检测系统和趋势防杀病毒等软硬件，构成了校园网络安全防御系统。配置了85KVA不间断电源系统，充分保障了校园网重要交换设备和应用服务器的正常运行。拥有16个C类教育网网络地址、32个电信IP地址和32个网通IP地址，构成了统一的校园网络环境，为全校教学、科研、管理、生活提供了设施完善、建设水平高、运行良好的网络平台。我校“西部大学校园计算机网络建设工程”通过教育部专家组的实地检查和整体验收，学校被评为“四川省高等学校校园网建设优秀单位”。

校园网为本科教学提供了良好的数字化平台。学校门户网站、各院系与部门的二级网站、英语教学网站、新闻中心网站、党建网站、校团委网站等形成一定规模。学校外语系网站自2004年以来页面访问量达到30多万次，首页点击量达到10多万次。通过 网站根据网络流量排名，我校校内网站上榜的有教务处网站、成教院网站、精品课程网站、同心网站和外语系网站等。

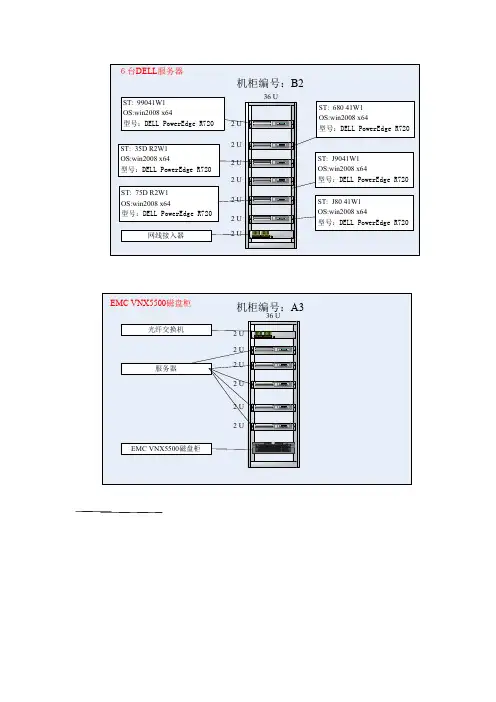

36 U2 U2 U2 U2 U2 UST: J9041W1OS:win2008 x64型号：DELL PowerEdge R720网线接入器ST: 680 41W1OS:win2008 x64型号：DELL PowerEdge R720ST: 99041W1OS:win2008 x64型号：DELL PowerEdge R720机柜编号：B22 UST: 35D R2W1OS:win2008 x64型号：DELL PowerEdge R7202 UST: J80 41W1OS:win2008 x64型号：DELL PowerEdge R720ST: 75D R2W1OS:win2008 x64型号：DELL PowerEdge R720６台DELL服务器36 U2 U2 U2 U2 U2 U2 U光纤交换机服务器机柜编号：A3EMC VNX5500磁盘柜EMC VNX5500磁盘柜

Xx服务器Ip: 172.19.103.249主要模块：xx应用，SQL2008EMCVNX5500磁盘阵列核心交换机AP手持终端Xx交换机xx系统Xx服务器Ip: 172.19.103.249主要模块：xx应用，SQL2008Xx服务器Ip: 172.19.103.249主要模块：xx应用，SQL2008
