智能控制系统施工方案

智能化系统施工方案及主要注意事项

1.1.1 主要子系统施工方案

1.1.1.1 综合布线系统

1、施工

A）线槽线管的设计与安装：

垂直主干线槽内必须装有桥梯，用于扎紧线缆，垂直主干线槽应与地面保持垂直，垂直度每米偏差不超过3毫米，每段线槽须有3个或以上的固定点，固定点之间的距离应在1.2米左右，要求能稳固线槽，且可承受起大对数电缆；

水平主干线槽安装时应保持平直，水平度每米偏差不超过2毫米，线槽内须安装隔板将线槽分割成若干区域，使不同系统的线缆分别走线，避免交叉并相互影响；本综合布线系统严格要求与其它系统在桥架内分割开来，最好单独走线槽；

线槽的容积率保证不超过40%； 水平线槽须用吊架固定，吊架安装应保持垂直、整齐、牢固、无歪现象，吊架的间距为1.2~1.5米左右；

线槽线管应保持良好的电器连接，并做好接地连接，接地电阻不大于1欧姆；

槽及管的末端处的毛刺须处理掉，以免将来放线时损坏线缆外套；

线槽的转弯位必须有45度过渡段；

线管的敷设在路径上转弯角不能多于两个，且弯曲半径应大于线管直径的6-8倍，如多于两个转弯角或直线距离超过30米时，应使用安装转换盒；

线槽及线管的路径应选择最短距离，当与电力线平行时，应保持足够间距；

线槽及线管的厂家具有1S09001:1S09004认证证书，确保所有管槽的质量。

B）水平电缆敷设：

1) 在敷设电缆之前，先检查所有管槽是否已经完成并符合要求，路由及拟安装信息的位置是否与设计相符；

2) 核对电缆的规格和型号；

3) 在管里穿线时，要避免电缆受到过度拉引，每米的拉力不能超过7公斤，必要时可在管内加少量滑石粉以减少线缆与内壁之间的磨擦；

4) 水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉；

5) 布放线缆时不能破坏保护套和踩踏线缆；

6) 水平线缆在信息点输出口处预留30-60厘米；

7) 水平线缆敷设时，两端应做好标签，填写好放线记录表；

8) 布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上；

智能化工程施工方案

一、背景介绍

近年来，智能化技术在各行各业得到了广泛的应用和推广。智能化工程施工作为其中的重要组成部分，在提高施工效率、减少人力资源和降低成本方面发挥着重要作用。本文将从智能化工程施工的定义、目标以及应用领域等方面进行详细介绍。

二、智能化工程施工的定义

智能化工程施工是指在建筑、工程施工过程中引入智能化技术，通过自动化、无人化、远程控制等手段，实现施工作业的高效率、高精度、高质量和安全管理的一种工程施工模式。

三、智能化工程施工的目标

1.提高施工效率

智能化工程施工通过引入先进的技术和设备，实现施工作业的自动化和无人化，大大提高了施工效率。智能施工设备可以减少人工干预和作业错误，提高施工速度和精度。

2.减少人力资源 传统工程施工需要大量的人工投入，而智能化工程施工通过自动化设备和无人作业，实现了对人力资源的节约，减少了人力成本和施工周期。

3.降低成本

智能化工程施工可以通过自动化设备、无人化作业、智能控制系统等，减少施工中的资源浪费和材料损耗，从而降低了施工成本。

4.提高施工质量

智能化工程施工不仅可以提高施工速度和效率，还可以通过智能化设备的精确性和稳定性提高施工质量。智能化施工设备可以对施工过程进行实时监控和调整，确保施工的准确性和一致性。

5.安全管理

智能化工程施工可以通过引入智能监测、预警系统和安全控制设备，提高施工现场的安全性和安全管理水平。智能化设备可以及时检测到施工现场的危险因素，并采取相应的措施，避免事故的发生。

四、智能化工程施工的应用领域

智能化工程施工广泛应用于建筑、道路、桥梁、地铁、港口等工程领域。例如，在建筑施工中，可以应用智能化施工机器人、智能化测量仪器、智能化控制系统等；在道路施工中，可以应用智能化路面铺设机器、智能化标线设备等；在桥梁施工中，可以应用智能化梁场设备、智能化测量仪器等。

五、智能化工程施工方案的实施步骤

1.需求分析

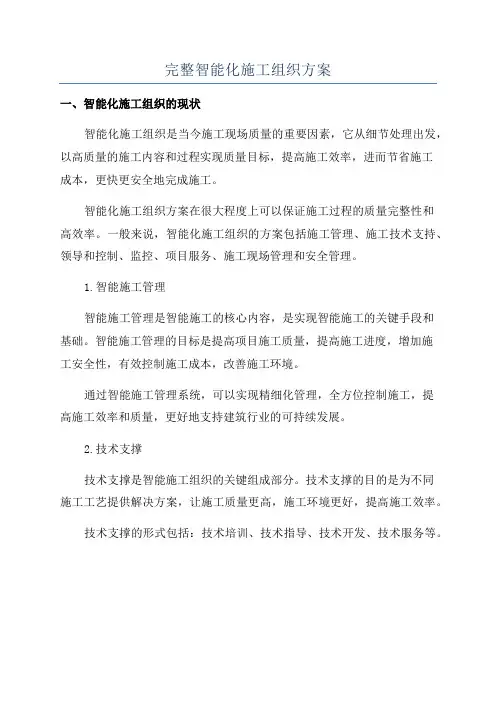

完整智能化施工组织方案

一、智能化施工组织的现状

智能化施工组织是当今施工现场质量的重要因素，它从细节处理出发，以高质量的施工内容和过程实现质量目标，提高施工效率，进而节省施工成本，更快更安全地完成施工。

智能化施工组织方案在很大程度上可以保证施工过程的质量完整性和高效率。一般来说，智能化施工组织的方案包括施工管理、施工技术支持、领导和控制、监控、项目服务、施工现场管理和安全管理。

1.智能施工管理

智能施工管理是智能施工的核心内容，是实现智能施工的关键手段和基础。智能施工管理的目标是提高项目施工质量，提高施工进度，增加施工安全性，有效控制施工成本，改善施工环境。

通过智能施工管理系统，可以实现精细化管理，全方位控制施工，提高施工效率和质量，更好地支持建筑行业的可持续发展。

2.技术支撑

技术支撑是智能施工组织的关键组成部分。技术支撑的目的是为不同施工工艺提供解决方案，让施工质量更高，施工环境更好，提高施工效率。

技术支撑的形式包括：技术培训、技术指导、技术开发、技术服务等。

《城市智能化交通系统施工方案（信号控制与监控系统）》

一、项目背景

随着城市的不断发展和交通流量的日益增长，传统的交通管理方式已经难以满足现代城市的需求。为了提高城市交通的效率、安全性和智能化水平，本项目旨在建设一套城市智能化交通系统，其中包括信号控制与监控系统。该系统将通过先进的技术手段，实现对交通流量的实时监测、信号控制的优化以及交通违法行为的监控，从而提升城市交通的整体运行质量。

二、施工步骤

1. 现场勘查

（1）组织专业技术人员对施工区域进行详细的现场勘查，了解道路状况、交通流量、周边环境等情况。

（2）确定信号控制与监控设备的安装位置、线路走向等。

2. 基础施工

（1）根据设计要求，进行信号控制与监控设备基础的施工。基础应牢固可靠，能够承受设备的重量和外力影响。

（2）确保基础的水平度和垂直度符合要求。

3. 设备安装

（1）安装信号控制设备，包括信号灯、控制器等。确保信号灯的亮度、颜色符合国家标准，控制器的功能正常。

（2）安装监控设备，包括摄像头、录像机等。摄像头应安装在合适的位置，能够覆盖所需的监控区域。

4. 线路敷设

（1）敷设信号控制与监控设备的线路，包括电源线、信号线等。线路应采用符合国家标准的电缆，并进行合理的布线，避免干扰和损坏。

（2）对线路进行标识和保护，确保线路的安全可靠。

5. 系统调试

（1）对安装完成的信号控制与监控系统进行调试，检查设备的功能是否正常，信号传输是否稳定。 （2）对信号灯的配时进行优化，根据交通流量的变化实时调整信号控制方案。

（3）对监控系统进行图像质量调整和存储设置，确保监控画面清晰、存储时间符合要求。

6. 验收交付

（1）组织相关部门对施工完成的城市智能化交通系统进行验收，检查系统的功能、性能、质量等是否符合设计要求和国家标准。

（2）对验收中发现的问题及时进行整改，确保系统能够正常运行。

（3）验收合格后，将系统交付给使用单位，并进行培训和技术支持。
