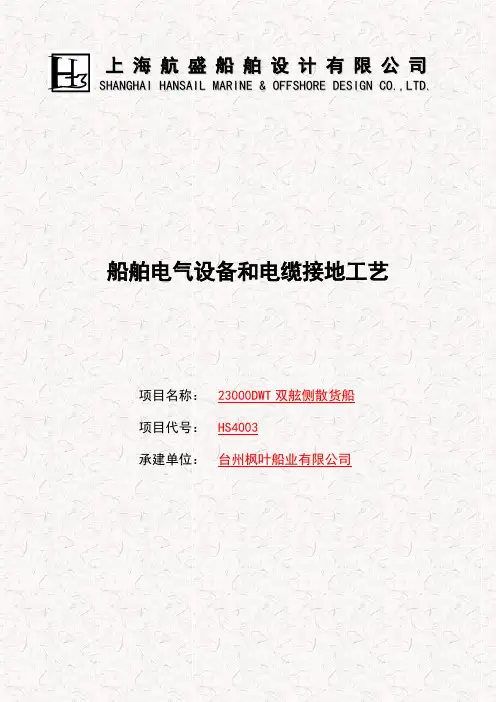

上 海 航 盛 船 舶 设 计 有 限 公 司
SHANGHAI HANSAIL MARINE & OFFSHORE DESIGN CO.,LTD.
船舶电气设备和电缆接地工艺
项目名称： 23000DWT双舷侧散货船
项目代号：
HS4003
承建单位： 台州枫叶船业有限公司
航盛船舶设计有限公司 船舶电气设备和电缆接地工艺 第2页 共10页
1 范围
本规范规定了一般钢质船舶电气设备和电缆的接地工艺的术语和定义、施工前的准备工作、接地施工人员、接地工艺基本要求、接地操作要领和检验等。
本规范适用于公司新建或修理船舶电气设备、电缆的接地作业，不包括具有特殊要求的导航、观通设备接地工作。
2 接地保护
2.1 接地种类（按功能分为三种）
2.1.1 保护接地
将电气设备的金属外壳与船体连接，消除由于漏电或感应造成外壳带电，保护人体安全。
2.1.2 工作接地
为了电路或设备达到运行要求，利用船体作导电回路的接地。
2.1.3 屏蔽接地
避免高频设备使用时产生的高频信号相互干扰，将电缆屏蔽层或电气设备的金属外壳与船体连接的接地。
2.2 专用接地导体
由纯铜或其它抗腐蚀金属制成，专门用于接地的导体。
2.3 电气连续性
指非带电金属部件之间使其保持等电位的电气连接。
3 接地施工前的准备工作
3.1 熟悉区域电缆托盘表，上船检查电气设备和电缆的接地柱、接地板是否完好，不足的部分要补齐。
3.2 配齐各类接地导线、锡箔衬垫、紧固螺栓等材料。
4 接地施工人员
接地施工人员上岗前应进行船舶电气设备、电源接地工艺知识和安全生产知识的应知应会培训、考核合格者方能上岗操作。
5 接地工艺基本要求 航盛船舶设计有限公司 船舶电气设备和电缆接地工艺 第3页 共10页
船舶电气设备和电缆接地工艺规范
目 次
前言 ....................................................................... Ⅱ
1 范围 ....................................................................1
2 术语和定义...............................................................1
3 接地施工前的准备工作.....................................................1
4 接地施工人员.............................................................1
5 接地工艺基本要求.........................................................2
6 接地操作要领.............................................................3
6.1 电气设备接地...........................................................3
6.2 电缆接地...............................................................7
7 检验 ...................................................................10
图 1 电气设备及电缆的接地系统 ..............................................2
图 2 电气设备底脚接地 ......................................................5
对船舶建造中电舾装安装工艺的研究
摘要：本文针对船舶电舾装，通过对其安装工艺和综合布置的细致分析，论述了船舶建造过程中电舾装工艺的要点和主要内容。
关键词：船舶建造 电舾装 安装工艺 综合布置
1对船舶电装安装工艺的研究
船舶电舾装是船舶电气设备安装和电线敷设等工作的总称。船舶电装工作的对象是船舶电气设备和连接设备的电缆，工作的内容包括电气设备安装、敷设电缆以及系统调试。施工时以船舶电装设计图纸和文件做为施工依据。
1.1 电气铁舾件安装工艺
1.划线定位。根据图纸及现场实际，在船体结构上标出出设备安装件、电缆支撑件和电缆贯穿件的位置。
2.装焊电缆贯穿件。当电缆穿过船体结构时需做开孔处理，并装焊贯穿件。
3.装焊电缆支承件。根据图纸及现场协调安装电缆导架（板），大多数的电缆都是敷设在舱壁和甲板下的，敷设的工艺着重于对成束电缆的重量支承方式处理。其中少量电缆的支承支承件吊装方式；成束电缆的支承采用支承件托装方式。成束电缆的支承件一般采用“导板”，而对于长距离的电缆敷设则采用组合式的电缆支架，或称为电缆导架。
4.装焊设备安装件。设备安装件是指电气设备的基座、支架、安装脚等。典型的设备基座有4个安装孔（如分配电板、磁力启动器等），一般使用4个独立的安装脚进行安装。安装脚的定位通常是先制作该设备安装孔的样板，然后使用螺栓将安装脚固定在样板上，再按划线定位的位置进行装焊。
1.2船舶电缆敷设工艺
1.电缆备料。根据电缆备料表在电缆仓库进行备料，电缆备料表按照电缆的代号、规格、长度以及敷设次序进行编排。
2.电缆敷设。电缆敷设是全船性的工作，包括电缆的施放、拖拉、整理、坚固和密性处理等，施工是按照电缆表安排的次序，分区域、分阶段来进行敷设的。电缆敷设工作可以在分段或总组上进行施工，这样可以减少电缆敷设的总时间，并降低施工难度。
船舶动力装置安装工艺
1. 引言
船舶动力装置是船舶的重要组成部分之一，它负责提供船舶的动力，驱动船舶进行航行。船舶动力装置的安装工艺是确保船舶动力装置可靠运行的关键环节。本文将介绍船舶动力装置安装工艺的详细步骤和要点。
2. 安装准备
在进行船舶动力装置的安装工艺之前，需要进行一系列的准备工作，包括但不限于以下几项：
• 确定船舶动力装置的类型和规格：根据船舶的需求和设计要求，选择合适的动力装置类型和规格。
• 准备相关工具和设备：根据动力装置的安装要求，准备必要的工具和设备，如起重设备、焊接设备等。
• 制定详细的安装计划：根据动力装置的安装要求和船舶的结构特点，制定详细的安装计划，确保安装工作的顺利进行。
3. 安装步骤
3.1. 清理船舶空间
在进行船舶动力装置的安装之前，需要清理船舶相应的空间。这包括清理污物、锈蚀和其他障碍物，确保安装工作的顺利进行。同时，还应对空间进行必要的消毒和防腐处理，以保证船舶动力装置的安装在清洁的环境中进行。
3.2. 定位和标记安装位置
根据船舶的设计要求和动力装置的尺寸，定位和标记安装位置。在此过程中应考虑到船舶的结构特点和动力装置的特殊要求，确保安装位置符合相关规范和要求。
3.3. 安装支撑结构
在安装船舶动力装置之前，需要设置支撑结构。支撑结构通过固定螺栓和焊接等方法与船舶的结构进行连接，确保动力装置的稳定性和安全性。 3.4. 连接管道和电缆
船舶动力装置需要与相关的管道和电缆进行连接。在进行连接之前，应先进行管道和电缆的测量和布置工作，确保连接的准确性和有效性。在连接过程中，还需采取适当的密封措施，以防止泄漏和电气故障的发生。
3.5. 安装附件和配件
船舶动力装置可能需要安装一些附件和配件，如冷却系统、润滑系统等。在安装这些附件和配件之前，需要先进行相应的准备工作，包括但不限于固定螺栓、连接管道和调试等。
4. 安装验收
完成船舶动力装置的安装之后，需要进行安装验收工作。安装验收是确保安装工作符合相关规范和要求的必要步骤。安装验收工作通常包括以下几方面内容：
