TVS管的应用原理参数及选型

tvs管的功率计算与选型总结

TVS管（瞬态电压抑制二极管）是一种电子元件，用于保护电路免受瞬态电压浪涌的危害。以下是TVS管功率计算与选型的一些关键因素：

1. 峰值电流：TVS管可以处理的峰值电流取决于其最大箝位电压和脉冲峰值功率。脉冲峰值功率是最大箝位电压与脉冲峰值电流的乘积。在给定的最大箝位电压下，功耗PM越大，其浪涌电流承受能力越大。在给定的功耗PM下，箝位电压越低，其浪涌电流的承受能力越大。

2. 最大反向工作电压：这是TVS管可以承受的最大反向电压。在选择TVS管时，需要根据应用场景的电压范围来选择合适的最大反向工作电压。

3. 折合为TP=1ms指数波的峰值功率：这是计算TVS管峰值功率的一种方式，其中TP是脉冲宽度，K1是折合系数。根据不同的脉冲波形，折合系数会有所不同。

4. 保护电路：TVS管可以用于保护电路免受瞬态电压浪涌的危害。在电路中，可以将TVS管并联在需要保护的设备上，以吸收瞬态电压，从而保护设备不受损坏。

5. 选型建议：在选择TVS管时，需要根据具体的应用场景和电路参数来选择合适的型号。建议选择知名品牌和可靠的供应商，以保证TVS管的质量和性能。

总之，正确地计算TVS管的功率和选择合适的型号是保证电路安全的关键因素。在进行电子系统设计时，应充分考虑TVS管的性能参数和应用场景，以确保所选的TVS管能够有效地保护电路免受瞬态电压浪涌的危害。

TVS瞬态电压抑制二极管原理及选型要点󰀃

瞬态抑制二极管(TVS)又叫钳位型二极管，是目前国际上普遍使用的一种高效能电路保护器件，

它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，

当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电

压钳制在预定水平，其响应时间仅为10-12纳秒，因此可有效地保护电子线路中的精密元器件。TVS

允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。双向TVS可在正反两个方向吸收

瞬时大脉冲功率，并把电压钳制到预定水平， 双向TVS适用于交流电路，单向TVS一般用于直流电

路。可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。耐受能力用瓦特

(W)表示。

下面以SMBJ22A为例：

TVS器件的主要参数详解 （1） VRWM ：Working peak reverse voltage

为了便于选型，此参数对应电路正常工作电压，即电路正常工作电压为22V及以下时，选择VRWM

为22V的管子。也就是说，VRWM可以大于等于正常工作电压，但为了起到更好的保护目的，不要大得

太多，需要综合考虑VBR参数和其他参数。否则可能当电路输入电压远大于后级被保护电路（如DC-DC

等）的极限损坏电压时，TVS仍不动作，起不到保护作用。

TVS管在这个电压时不工作，但需考虑IR@VRWM指标，指的是在该电压下的静态电流，此电流在

电路正常工作时使TVS管发热，造成功耗损失，选型时值越小越好。

（2） 击穿电压VBR

器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在

此区域内，二极管成为低阻抗的通路。 此参数有最小值和最大值，代表TVS动作电压区间，SMBJ22A在24.4-28V之间的任意电压工作都

是符合要求的，如1个SMBJ22A管子实际动作电压为25V，那么也在这个区间，其输出电压会钳位在25V，

TVS瞬态电压抑制二极管（钳位二极管）原理参数

瞬态电压抑制二极管(TVS)又叫钳位二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。

瞬态电压抑制二极管允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。耐受能力用瓦特(W)表示。

瞬态电压抑制二极管的主要电参数

（1）击穿电压V(BR)

器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

（2）最大反向脉冲峰值电流IPP

在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。 IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。

使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。

瞬态电压抑制二极管的分类

瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。如：各种交流电压保护器、 4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列（适用多线保护）、贴片式、组件式和大功率模块式等。

瞬态电压抑制二极管的应用

目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、 I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

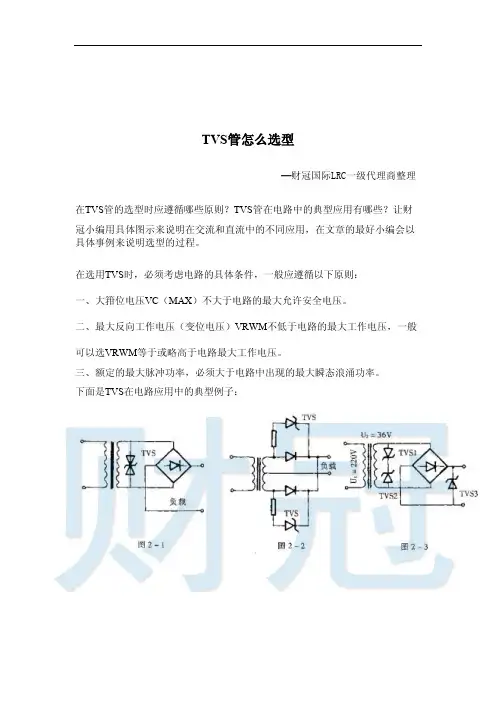

TVS管怎么选型 —财冠国际LRC一级代理商整理

在TVS管的选型时应遵循哪些原则？TVS管在电路中的典型应用有哪些？让财冠小编用具体图示来说明在交流和直流中的不同应用，在文章的最好小编会以具体事例来说明选型的过程。

在选用TVS时，必须考虑电路的具体条件，一般应遵循以下原则：

一、大箝位电压VC（MAX）不大于电路的最大允许安全电压。

二、最大反向工作电压（变位电压）VRWM不低于电路的最大工作电压，一般

可以选VRWM等于或略高于电路最大工作电压。 三、额定的最大脉冲功率，必须大于电路中出现的最大瞬态浪涌功率。 下面是TVS在电路应用中的典型例子：

TVS用于交流电路：

见图2-1，这是一个双向TVS在交流电路中的应用，可以有效地抑制电网带来的过载脉

冲，从而起到保护整流桥及负载中所有元器件的作用。TVS的箝位电压不大于电路的最大允许电压。

图2-2所示，是用单向TVS并联于整流管旁侧，以保护整流管不被瞬时脉冲击穿，选

用TVS必须是和整流管相匹配。

图2-3所示电路中，单向TVS1和TVS2反接并联于电源变压器输出端或选用一个双向

TVS，用以保护整流电路及负载中的元器件。TVS3保护整流以后的线路元件，

如电源变压器输出端电压为36伏时一般TVS1和TVS2的工作电压VR应根据36×

来选择，其它参数依据电路中的具体条件而下。

TVS用于直流电路:

图2-4所示TVS并联于输出端，可有效地保护控制系统。TVS的反向工作电压应等于或略高于直流供电电压，其它参数根据电路的具体条件而定。

图2-5所示为两个单向TVS连接在电源线路中，用以防止直流电源反接或电源通、断时产生的瞬时脉冲使集成电路损坏。当电路连接有感性负载，如电机、断电器线圈、螺线管时，会产生很高的瞬时脉冲电压。 图2-6中的TVS可以保护晶体管及逻辑电路，从而省去了较复杂的电阻/电容保护网

络。图2-7电路中TVS起保护和电压限制的作用。

直流电中选用举例： 整机直流工作电压12V，最大允许安全电压25V（峰值），浪涌源的阻抗50MΩ
