同步三相发电机使用说明书同步三相发电机使用说明书一、产品概述三相发电机是一种常见的发电设备，主要用于产生交流电。

本文档将详细介绍该产品的使用方法和注意事项。

二、安装1、确保设备符合安全标准，正确设置地线。

2、将发电机正确地安装在平稳的基础上。

3、连接电源线，并确保牢固稳定。

三、操作1、启动发电机前，确认所有断路器处于关闭状态。

2、启动发电机，并观察仪表盘以确保正常运行。

3、及时进行维护保养，保持设备外观清洁并检查电气连接是否正常。

4、保持设备通风良好，避免过热情况的发生。

四、维护与保养1、定期清洁设备表面，并检查绝缘状况是否良好。

2、按照规定的时间间隔更换滤清器、机油、火花塞等部件。

3、注意保持设备通风良好，避免积尘堵塞。

五、故障处理1、如果发现设备异常声音、震动或其他异常情况，请立即停止使用并联系售后服务。

2、不要尝试自行修理设备，以免造成更大的损害。

附件：1、设备安装图纸2、发电机维护记录表法律名词及注释：1、断路器：一种用于切断或连接电路的开关，以防止过载或短路情况发生。

2、绝缘：用于隔离电流的材料，防止电流过载导致损坏。

3、滤清器：用于过滤空气或流体中杂质的装置，以保证设备正常运行。

4、火花塞：一种用于点火的零部件，提供能源以启动发电机。

本文档涉及附件：1、设备安装图纸2、发电机维护记录表法律名词及注释：1、断路器：一种用于切断或连接电路的开关，以防止过载或短路情况发生。

2、绝缘：用于隔离电流的材料，防止电流过载导致损坏。

3、滤清器：用于过滤空气或流体中杂质的装置，以保证设备正常运行。

4、火花塞：一种用于点火的零部件，提供能源以启动发电机。

此系列发电机主要用于城镇、乡村、工地、山区及牧场等的照明及动力的三相交流电源,也可作为应急的备用电源。

发电机为防滴转场式,采用三次谐波励磁方式,使用安全可靠,维护简单方便。

发电机为三相四线制,采用带有中性的星形接法,额定电压为400V,相电压为230V,频率为50HZ,功率因素0.8 (滞后),根据客户要求,我们也可提供60HZ及其电压的发电机。

发电机与原动机可直接联接或用三角皮带联接,正反转额定连续运行,当原动机转速变化为3%时,负载从0-100%,COS在1.0-0.8范围内任意变化时,其额定电压均在允许的范围内,恒压性能优良,瞬态性能好;同时,无需任何起动装置℃就能直接起动70%容量的笼型异步发电机。

使用条件：在下列条件下发电机能正常运转且输出额定功率。

海拔：不超过 1000m冷却温度：258~313K(-15o C~40o C)相对湿度：不超过 90%技术参数:三相发电机主要是三相交流同步发电机。

其转子通常为直流励磁线圈产生的电磁铁，为发电机工作提供磁场。

定子是在空间互差120度电角度的三相交流绕组（按照一定规律连接的线圈组称为绕组）。

当给转子线圈通入直流电且由原动机带动三相同步发电机的转子旋转时，转子磁场对定子的三相绕组有相对运动，定子的三相绕组就感应三相交流电。

调节转子线圈通入直流电流的大小，可以改变定子的三相绕组电压的大小，改变原动机的转速，可以改变定子的三相绕组电压的频率。

三相交流发电机励磁原理利用导线切割磁力线感应出电势的电磁感应原理，将原动机的机械能变为电能输出。

同步发电机由定子和转子两部分组成。

定子是发出电力的电枢，转子是磁极。

定子由电枢铁芯，均匀排放的三相绕组及机座和端盖等组成。

转子通常为隐极式，由励磁绕组、铁芯和轴、护环、中心环等组成。

汽轮发电机的极数多为两极的，也有四极的。

转子的励磁绕组通入直流电流，产生接近于正弦分布磁场（称为转子磁场），其有效励磁磁通与静止的电枢绕组相交链。

三相同步发电机工作原理
三相同步发电机是一种将机械能转化为电能的设备。

它基本上由转子和定子两部分组成。

转子是旋转部分，通常由强磁性材料制成，如永磁体或电磁体。

转子上的磁极与定子上的磁极相匹配，以产生磁场。

定子是静止部分，通常由绕组和磁极组成。

绕组通常是由绝缘电线绕成的线圈，每个线圈代表一个相位。

在三相同步发电机中，一共有三个线圈，分别对应三个相位。

工作原理如下：
1. 初始状态下，转子上的磁极和定子上的磁极相互吸引，使得转子开始旋转。

2. 当转子旋转时，转子上的磁极经过定子绕组时，会在绕组中产生电流。

3. 根据法拉第电磁感应定律，当电流通过定子绕组时，会产生一个磁场，该磁场与转子上的磁场相互作用，产生一个力矩，将转子继续推动。

4. 因为绕组被划分为三个相位，所以当转子旋转时，三个相位的绕组会分别产生电流。

这三个相位的电流之间存在120度的相位差，这使得输出的电流是三相交流电。

5. 通过适当的连接方式，可以将输出的三相交流电进行整流和变压处理，以满足各种应用的电能需求。

总体而言，三相同步发电机的工作原理是利用磁场相互作用和电磁感应的原理，将机械能转化为电能输出。

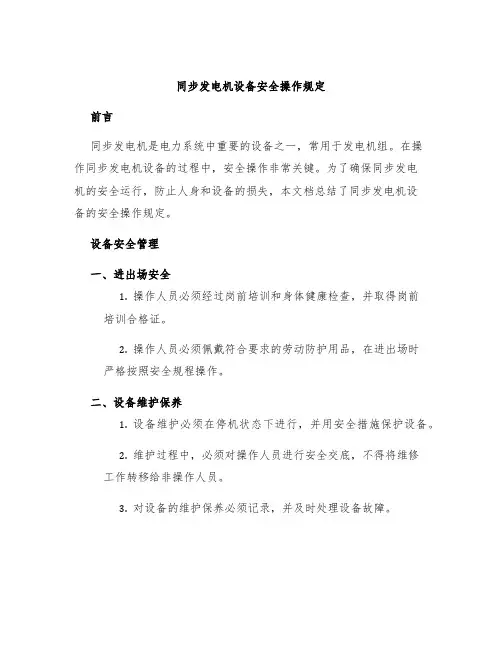

同步发电机设备安全操作规定
前言
同步发电机是电力系统中重要的设备之一，常用于发电机组。

在操
作同步发电机设备的过程中，安全操作非常关键。

为了确保同步发电
机的安全运行，防止人身和设备的损失，本文档总结了同步发电机设
备的安全操作规定。

设备安全管理
一、进出场安全
1.操作人员必须经过岗前培训和身体健康检查，并取得岗前
培训合格证。

2.操作人员必须佩戴符合要求的劳动防护用品，在进出场时
严格按照安全规程操作。

二、设备维护保养
1.设备维护必须在停机状态下进行，并用安全措施保护设备。

2.维护过程中，必须对操作人员进行安全交底，不得将维修
工作转移给非操作人员。

3.对设备的维护保养必须记录，并及时处理设备故障。

三相同步发电机的说明书说明书感谢您选择我们的三相同步发电机。

这篇说明书旨在为您提供使用和维护该发电机的必要信息，以确保安全运行和长期可靠性。

一、技术参数1.额定功率：XXX kW2.额定电压：XXX V3.额定电流：XXX A4.额定频率：XXX Hz5.极数：XXX 极6.功率因数：XXX7.绝缘等级：XXX8.防护等级：XXX9.冷却方式：XXX二、外观和安装该同步发电机外观美观，结构紧凑，安装简单。

在安装之前，请确保以下几点：1.安装位置应坚固平稳，便于进行维护和检修。

2.安装环境温度应该在-15℃-40℃之间。

3.与发动机联接应牢固可靠，不应有过大的振动。

4.接线盒的电缆应该符合配电室的接线。

三、使用方法在使用三相同步发电机之前，请确保已经仔细阅读并理解以下内容：1.严格按照额定功率、电压、电流、频率进行使用，不得超标。

2.在运行过程中，如发现发热、电流不稳定、电压波动等异常情况，应立即停止使用。

3.在使用过程中发现噪音过大、电气问题等问题，需要及时通知专业人员进行检修。

4.运行中的发电机，不得随意停机或切断电源，避免过载行为。

四、维护和保养为了保证三相同步发电机的正常运行和延长寿命，需要定期进行维护和保养。

以下是一些必要的步骤：1.定期检查发电机的绝缘电阻，如有问题及时更换。

2.每天清洁发电机。

3.定期更换润滑油，按照规范进行加油、补液，确保发电机的正常运行。

4.定期清洗通风排气口。

五、注意事项1.本说明书仅适用于我公司生产的三相同步发电机，不可与其他品牌型号混用。

2.在使用、维护和保养过程中请勿随意更改或拆卸发电机的任何部件。

3.发电机应该远离易燃、易爆等危险品，保持安全距离。

4.本说明书的内容可能随着技术更新而有所变化。

请您在使用前仔细阅读最新版本的说明书。

以上就是我们的三相同步发电机的说明书，希望您能仔细阅读并按照指南进行使用和维护。

如果您在使用过程中有任何疑问或者建议，请及时与我们联系，我们将竭诚为您服务。

第一节同步电机的基本知识同步发电机的基本工作原理同步电机基本结构一、同步发电机的基本工作原理1.基本组成1)定子——定子铁心、定子绕组（电枢绕组—交流）2)转子——转子铁心、转子绕组（励磁绕组—直流）2.工作原理1)原动机拖动转子旋转。

2)转子通入直流励磁——产生恒定磁场，随转子旋转形成机械旋转磁场。

3)电枢绕组切割转子旋转磁场感应电动势a.感应电动势的相序：与绕组沿定子内圆的空间分布和转子旋转磁场的方向有关——要求感应正序电势，即A—B—Cb.感应电动势的频率：与转子磁场的极对数p和转速n有恒定关系。

——c.感应电动势的大小与波形——交流绕组的感应电动势。

二、同步电机基本结构回顶部1.分类：1)按转子磁极形状分：隐极式和凸极式。

2)同步发电机按原动机分：——汽轮发电机：整体采用卧式结构，转子磁极采用隐极式，原动机为汽轮机——水轮发电机：整体采用立式结构、转子磁极采用凸极式、原动机为水轮机2.同步电机的结构1)定子：定子铁芯——采用0.5mm厚的硅钢片叠成，以减少涡流和磁滞损耗定子绕组——交流绕组2)转子：转子铁芯——隐极机转子采用整块具有良好导磁性的高强度合金钢锻成凸极机转子采用硅钢板叠成转子绕组——直流绕组回顶部3.同步电机的铭牌1)额定容量（或额定功率）：指额定运行时电机的输出功率。

2)额定电压：指额定运行时定子线电压。

3)额定电流：指额定运行时定子的线电流。

4)额定功率因数：指额定运行时电机的功率因数。

5)额定频率：指额定运行时电枢的频率。

我国标准工频为50Hz。

6)额定转速：指额定运行时电机的转速。

原理试验目的实验内容试验步骤试验报告思考题实验目录三相同步发电机的运行特性三相同步电动机的运行特性原理三相同步发电机由原动机拖动直流励磁的同步发电机转子，以转速n(rpm)旋转，根据电磁应原理，三相定子交流电势。

定子绕阻若接入用电负载，电机就有交流电能输出。

若认为磁路不饱和，则电枢磁势与磁极磁势各自磁通，并在定子绕阻内感因电势。

三相交流同步发电机试车及使⽤三相交流同步发电机试车及使⽤⼀、检查发电机启动电源及燃料是否正常1、将发电机原动柴油机马达启动电源线正负极接线接在启动电源即电瓶正负接线端⼦上，确认接线正确。

2、准备燃料：燃料可使⽤0#或-10#柴油作为启动燃料，将柴油机进出油管插⼊燃料箱内即可投⼊使⽤。

⼆、检查原动柴油机油门控制是否正常1、查看原动柴油机油门顶杆是否调节到正常启动位置，如果在零位，可适当调节顶杆，确保原动柴油机可以正常启动。

三、起动柴油发电机机组1、将原动柴油机马达启动钥匙插⼊，旋动钥匙，检查启动电源是否正常。

2、按下马达启动按钮，启动马达后，看是否能启动柴油机，如马达可以启动，但柴油机不能连续⼯作时，可适当调节油门顶杆重新启动，直⾄柴油机能正常⼯作。

四、检查发电机⼯作是否正常1、查看发电机电压、频率是否正常，发电机正常使⽤时电压必须达到400V，频率为50Hz时⽅可作为动⼒电源使⽤。

2、如果发电机输出未达到正常使⽤值时，可适当调节原动柴油机油门顶杆，确保柴油机加速运⾏，使发电机输出电压与频率达到正常使⽤值时⽅可送电正常使⽤。

五、送电运⾏的准备事项1、将发电机主控箱空⽓开关闭合（此空开暂定为1号闸），送电源⾄中端断路空⽓开关上⽅（此空开暂定为2号闸），在确保⼈⾝安全的情况下，将2号闸闭合，利⽤万⽤表测量发电机输出电源相序与⾼压配电室主控配电柜内负载⽅⽤电单元的相序是否⼀致，并把对应相序做出标记。

2、将2号闸断开，确认断路。

3、将⾼压配电室主控配电柜⽤电单元控制电路断路器断开，抽出断路器抽屉，确认断路。

4、在确保⼈⾝安全的情况下，将发电机电源输出端端⼦接在⾼压配电室主控配电柜⽤电单元出线端接线端⼦上，确认发电机电源输出相序与主控柜内主电源相序⼀致。

5、将⽤电单元终端配电柜内主空⽓开关断开，确认断路。

六、送电运⾏1、将2号闸闭合送电，确认可正常使⽤，通知⽤电单元控制⼈员。

2、将⽤电单元终端配电柜内主空开闭合，确认通路且电压正常，⽅可投⼊使⽤。

一、实验目的1．掌握三相同步发电机投入电网并联运行的条件与操作方法。

2．掌握三相同步发电机并联运行时有功功率与无功功率的调节方法。

二、预习要点1．同步发电机并联运行有哪些条件？如何满足这些条件？2．同步发电机并网运行时，怎样调节其有功功率和无功功率？在改变有功功率时，无功功率有无变化？3．同步发电机并网后，若原动机为直流电动机，为什么减少直流电动机的励磁电流可以增加发电机有功功率？三．实验项目1．用准确整步法将三相同步发电机投入电网并联运行。

2．三相同步发电机与电网并联运行时有功功率的调节。

3．三相同步发电机与电网并联运行时无功功率的调节。

(1)测取当输出功率时三相同步发电机的形曲线。

(2)测取当输出功率时三相同步发电机的形曲线。

四．实验设备及仪器1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表）2．功率及功率因数表（MEL-20或含在主控制屏内）3．三相组式变压器（MEL-01）或单相变压器（在主控制屏的右下方）4．三相可调电阻900Ω（MEL-03）5．波形测试及开关板（MEL-05）6．三相可调电抗（MEL-08）五．实验方法接线说明：实验线路如图1。

图中为直流电动机，作原动机用；被试电机为三相凸极式同步电机，其额定值为：，，，；为涡流测功机。

、同步电机、由联轴器直接联接（虚线所示）。

电阻选用挂箱上的阻值为（接端，即两只串联）、电流为的可调电阻，作为直流并励电动机的起动电阻。

电阻选用挂箱上的阻值为、电流为的可调电阻，作为直流并励电动机励磁回路串接电阻。

直流电流表选用直流电机励磁电源上的励磁电流表（mA），选用直流稳压电源上的电枢电流表（A）。

同步发电机定子回路的电流表、功率表、电压表选用主控屏左侧的交流电流表、功率表、电压表。

同步指示灯为挂箱上的三组灯。

开关选用挂箱上的。

图1 同步发电机与电网并联接线图1．用准确整步法将三相同步发电机投入电网关联运行本实验采用交叉法将三相同步发电机投入电网关联运行。

1FC6系列无刷励磁三相同步发电机实用操作方法一、启动前的准备工作1.检查发电机的外部和内部连接线路是否牢固，无松动现象。

2.检查电气元件的绝缘状况，确保绝缘良好。

3.检查励磁系统的连接线路是否正常，主要检查励磁电流传感器的连接。

4.检查压电传感器和转速传感器的连接线路是否正常。

二、启动操作步骤1.打开发电机电源总开关，并将电压调节器的输出电压调至合适值，一般为出厂设置值。

2.打开励磁开关，启动励磁系统，确保励磁电流传感器电流值正常。

3.启动主机，让其达到额定转速。

4.打开功率开关，并调整输出功率至所需值，可以通过电压调节器来实现。

三、停止操作步骤1.先关闭发电机的功率开关，断开与外部负载的连接。

2.将功率调整至最小值，并稳定输出电压，然后关闭电压调节器。

3.关闭主机，并等待其完全停下后再关闭励磁开关。

4.最后关闭发电机电源总开关，断开发电机与电源的连接。

四、应急处理方法1.当发电机出现故障或异常时，应立即关闭功率开关，并停止发电机运行。

2.检查并处理故障的可能原因，如电气元件及连接线路是否异常，励磁系统是否正常。

3.在处理故障前，应待发电机冷却一段时间后再进行检查和维修，避免触摸高温部件而造成伤害。

五、定期维护和保养1.定期检查发电机的外观和内部电气元件的连接，确保无松动和损坏。

2.定期清洗发电机，保持机体的干净，并检查散热装置的工作情况，若发现堵塞或故障，要及时清理或更换。

3.定期检测发电机的励磁电流传感器和压电传感器，确保其正常工作。

4.定期检查和校准电压调节器的输出电压值，确保其与预设值一致。

5.定期对主机进行维护保养，清洁润滑部件，更换磨损和老化的零件。

6.定期对发电机进行性能测试，包括输出功率、效率、负载能力等。

六、注意事项1.在使用发电机时，要遵守相关的安全操作规程，确保自身和设备的安全。

2.在发电机运行期间，要及时监控相关参数，并保持发电机的正常工作状态。

3.如果发电机出现故障或异常，应立即停止其运行，并进行检查、维修。

INSTALLATION，SERVICE&MAINTENANCE MANUAL 安装使用及维护手册FOR THREE-PHASE SYNCHRONOUS GENERATOR MODELS三相同步发电机1安全措施敬请各位用户在使用前务必仔细阅读和理解本手册中有关发电机安装调试、使用和维护的内容。

正确的操作和保养才能保证设备安全、有效的运行。

很多事故的发生都是由于未按操作要求，未做好保护措施而造成的。

警示标识本手册中使用和随发电机提供的警示和警告标识的含义如下，发电机组制造商应确保警示标签位置放置正确并清晰，标签含义如下：普通警告标识，可能会导致人员伤亡、设备损坏的危险电气危险标识，可能电气原因会导致人员伤亡的直接危险通用危险标识，可能会导致人员伤亡的直接危险遵守所有警告或告诫牌上的提示。

★确保安装符合所有适用的安全标准和地方电气标准，所有安装操作要由有电工操作证的人员来实施。

★开机运行前一定要检查防护网、盖板、线盒盖等是否装到位。

★在维护和保养过程中，切断与电网或其它发电机组间的闭合回路，并在断开的开关上挂置警告牌，以免发生意外的线路闭合。

友情提示：由于本公司产品技术在不断的提高，本手册中内容在印制时都是正确的，但随时都会有改进和修正。

不正确的安装、操作和维护，私自更换零部件会导致严重的人员事故、设备损坏。

操作和维护人员必须具有电气和机械维护资格。

前言本手册的功能是为了让用户了解德科电气三相同步发电机的工作原理、发电机的设计标准及产品安装和维护步骤及要求。

缺乏应有保护或安装、使用步骤不当等都会引起设备的损坏，同时还会有可能造成人员伤害的安全事故发生。

说明书中的特别区域会用警示牌进行标记。

德科电气公司建议用户要在进行安装或使用发电机前仔细阅读并理解本手册的内容是非常有必要的。

如有疑问，请随时同我们沟通，德科电气科技有限公司的销售和技术团队愿随时提供支持，并欢迎来公司垂询。

2目录安全措施 (1)前言 (2)目录 (3)1简介 (5)1.1标准 (5)1.2发电机型号定义 (5)1.3产品序列号位置 (5)1.4铭牌 (5)2发电机的应用 (5)2.1使用环境 (5)2.2发电机的容量修正 (6)3发电机工作原理 (6)3.1自励AVR控制的发电机 (6)3.2永磁发电机（PMG）励磁AVR控制的发电机 (7)3.3AVR其它说明 (7)4发电机结构 (8)4.1定子（MAIN STATOR） (8)4.2转子（MAIN ROTOR） (8)4.3励磁系统（EXCITATION SYSTEM） (9)4.3.1励磁机定子 (9)34.3.2励磁机转子 (9)4.3.3旋转整流桥 (9)4.3.4自动电压调节器（AVR） (9)5安装 (14)5.1起吊 (14)5.2安装环境 (15)5.3安装 (15)5.3.1单轴承发电机安装 (16)5.3.2双轴承发电机安装 (16)5.4发电机旋转方向 (16)5.5接线 (17)5.5.1发电机为50Hz时不同电压的接线 (17)5.5.2发电机为60Hz时不同电压的接线 (18)5.6接地、保护 (19)6运行 (20)6.1运行前的检查 (20)6.2运行前的试验调整 (21)6.3开机与停机 (22)7维护和检修 (22)7.1一般维护 (22)7.2检修项目 (22)7.2.1绕组绝缘电阻的检测 (22)47.2.2.轴承检查 (23)7.2.3通风检查 (23)7.2.4直流电阻检查 (23)7.2.5AVR检查 (24)7.2.6同心度检查 (24)7.2.7其它检查 (24)7.3发电机的拆装 (24)7.3.1拆卸步骤 (24)7.3.2装配步骤 (25)7.3.3拆装注意事项 (25)7.4现象及排除 (25)7.5AVR故障检修 (27)8产品接收、检查及存储 (27)9发电机结构图及部件明细表 (27)10服务 (29)51简介TCU系列无刷三相同步发电机（以下简称发电机）为无刷励磁、旋转磁场结构的交流发电机。

发电机组操作规程《发电机组操作规程》一、操作人员责任1. 操作人员须具备相关专业知识和操作技能，严格遵守操作规程和安全规定，保证发电机组的正常运行。

2. 操作人员应对发电机组进行定期检查、维护和保养，并及时处理发现的故障。

二、开机前准备1. 应检查发电机组本体及配套设备是否完好，油、水、气等各种介质是否充足。

2. 检查发电机组的电气系统、传动系统和控制系统是否正常运转。

三、发电机组启动1. 依次启动发电机组的各个部件，确保顺利实现发电机组的启动。

2. 在启动过程中及时观察发电机组的工作状态，发现问题立即停机检查并处理。

四、发电机组运行1. 在发电机组正常运行期间，注意观察各种参数的变化，确保发电机组的运行稳定。

2. 根据实际需求调整发电机组的输出功率，确保供电需求得到满足。

五、发电机组停止和检查1. 停机前应依次关闭各个部件，确保发电机组的安全停止。

2. 对发电机组进行全面检查和清洁，清理发电机组周围的杂物和灰尘。

六、紧急情况处理1. 发生突发故障时，操作人员需及时采取紧急措施，保证发电机组的安全和运行。

2. 在紧急情况下，应及时向相关领导和技术人员汇报，并采取相应措施进行处理。

七、安全防护1. 在操作发电机组时，操作人员必须佩戴相关的安全防护用品，确保人身安全。

2. 对于发电机组的保护罩、警示标志等安全设施，操作人员应定期进行检查和维护。

八、规章制度执行1. 操作人员必须严格遵守发电机组操作规程，不得违反相关规定进行操作。

2. 对于规程中出现的问题或疑问，操作人员应及时向相关部门进行反馈和沟通。

以上为《发电机组操作规程》的基本内容，操作人员在开展发电机组操作时应严格遵守相关规定，确保发电机组的安全和正常运行。

配电房同步发电机并电安全操作规程一、总则二、操作准备1.操作前，应检查发电机的工作状态，确保发电机完好无损。

2.操作前，需了解相应电源系统的负荷情况，根据负荷需求进行合理的并电调度。

3.操作前，需向发电机操作负责人做好交接班工作，了解发电机的运行情况和设备状况。

三、操作流程1.同步发电机设置a.将发电机并联至电网后，应先将发电机的解并联开关从并联位置切换到解联位置。

b.操作人员应按照发电机的类型和使用手册的要求正确设置电压、频率和功率因数等参数。

c.确保所有发电机的输出电压、频率和相位一致。

2.跳开负荷开关a.依次跳开负荷开关，将发电机的负荷逐步交由电网供电。

b.需注意负荷开关跳闸时可能产生的火花，防止产生火灾。

c.每跳开一个负荷开关后，观察电网电压和频率是否正常，确保负荷平稳过渡。

d.当负荷全部并入电网后，确保电网的电压、频率和功率因数等参数稳定。

3.并联发电机a.操作人员应按照发电机使用手册的要求，将发电机的并联开关从解联位置切换到并联位置。

b.确保所有发电机的并联开关同步切换，防止过电流或瞬时失压。

c.每切换一个发电机的并联开关后，需观察电网电压和频率的变化，确保发电机的并联操作不影响电网的正常运行。

四、操作注意事项1.操作人员需严格遵守操作规程，不得随意修改设备参数或进行不当操作。

2.操作人员需密切关注电网的电压、频率和功率因数等参数，确保发电机的并联操作不会对电网产生过大的影响。

3.若发现发电机或电网存在故障或异常，应立即停止并联操作，并及时通知维修人员进行维修。

不得强行进行并链操作，以免造成设备损坏或人身伤害。

4.在并联操作过程中，操作人员需保持良好的沟通协调，确保每个环节的操作步骤正确无误。

5.操作结束后，应及时记录并联操作的相关情况，包括发电机的运行参数和电网的状态等，以备日后参考。

五、安全防护措施1.操作人员应穿戴好劳动防护用品，包括绝缘手套、防护眼镜等，以确保人身安全。

2.在操作中应注意防止火花、短路等事故的发生，必要时可以采取屏蔽措施。

三相同步发电机和交流同步发电机操作规程69青田新机电器有限公司三相同步发电机和交流同步发电机操作规程编号：QXJ.03J-691、起动发电机前必须认真阅读有关发电机的基本知识及注意事项。

2、发电期间必须专人、专职看守跟踪一切发电情况并记录。

3、起动前的准备。

(一)、检查柴油机各部分是否正常，各附件连接是否可靠，并排除不正常的现象。

(二)、检查电机起动系统电路接线是否正确，蓄电平是否充足电。

（针对本厂设备，检查2个12V电瓶充电时应调置24V电压，再按充电器上的挡位1-9个档位调节，每一个挡位充足时会自动归零在仪表上显示，这时候继续调节更高一个档位充电，直到最高挡位充足时为止。

）（三）、检查机油箱或底缸内机油是否符合表尺要求（即看机油表尺位置，表尺上刻有静满、动满刻度）不满时加相同型号机油。

（四）、检查水箱或水池的水是否能供给正常发电用量（冷却用）。

（五）、检查喷油泵调速器内的机油是否达到正常标准，不够时及时加满。

（六）、对有明确要求在起动前必须加注润滑脂的部位，一定要用高压枪加注润滑脂。

（七）、检查过滤器的过滤芯有无堵。

1）、看空气过滤芯有无灰尘，如有灰尘用毛刷清除，不能用水、油清洗。

2）、看机油过滤器内有无脏物堵塞。

3）、看柴油或汽油过滤器内有无脏物堵塞。

（八）、准备柴油或汽油好后连接在油泵上，松开油泵上的螺母用手动压油，直到有油为止（这时候应排放油泵里的空气，继续压油直到空气流出，同时伴有油流出来为止，再拧紧排放处的螺母。

）（九）、依次松开各缸喷油器上的高压油管接头螺母，将调速手柄置于柴油机运转位置转动柴油机使各部高压油管内的空气排净。

（十）、检查发电机电刷磨损情况，随时更换新电刷。

（十一）、气缸气门芯上加机油润滑。

4、柴油机启动（一）、将钥匙插入起入起动锁里，转到启动位置上，按紧启动按钮到启动为止。

（二）、柴油机启动后，空载转动时间在5分钟（即可逐步增加转速到800-1000r/min，注：根据各台发电机的转速情况定）并进入部分负荷运转，这要注意观察仪表上的水温度、机油温度、机油压力最低不能0.25MPa,才能允许全负荷运转. （三）、特别是在低温起动后，转速的增加应尽可能缓慢，以确保轴承得到足够的润滑，并使油压稳定。

目录1.概述31.1-简介31.2产品型号定义31.3检查31.4铭牌标识41.4.1尺寸41.5存放42. 工作原理及技术特性42.1自励AVR控制的发电机42.2电气特性52.3结构特点53. 安装及运行前检查53.1起吊53.2装配63.2.1双支点发电机3.3接地73.4运行前检查73.4.1电气检查73.4.2-机械检查83.5-电气接线图83.5.1端子连接83.5.2接线检查83.5.3AVR的电气检查93.6运行93.7设置93.7.1AVR的设置93.7.2运行调节103.7.3发电机并联运行114.维护保养4.2轴承144.3机械故障154.4电气故障164.5剩磁电压检查174.6检查发电机绕组和旋转二极管174.7拆卸、重新装配184.7.1所需工具184.7.2单轴承电机更换非驱动端轴承184.7.3双轴承电机更换驱动端轴承184.7.4全部拆散194.7.5重装端盖194.7.6重装转子194.7.7交流发电机保证条件20１. 概述1.1-简介MG系列无刷三相同步发电机(以下简称MG发电机)是MVC发电机技术(上海)有限公司吸收了国内外同类产品的优特点，加以改进提高，并采用计算机方案优化设计和先进的加工工艺、设计制造的高品质发电机。

MG发电机为单、双轴承、H 级绝缘无刷自励磁，机座采用钢板焊接结构，转子采用整体凸极结构，传动端连接法兰及盘片式联轴器，符合国际S.A.E标准。

MG发电机电气性能优良，效率高！符合GB755旋转式机定额与性能国家标准；国际电工委员会推荐标准IEC60034-1及其它先进工业国相关标准。

MG发电机具有合理的通风系统，冷却效果显著。

温升裕度大，运行可靠。

旋转整流器装拆和接线盒有宽畅的空间，操作维修方便，转子平衡精度高，振动小。

电压调节系统精度高，动态性能好，电压波形畸变小，并具有电磁干扰抑制、过励过压保护功能。

MG发电机能与各类国产和进口柴油机配套组成固定或移动电站，为工厂、商场、宾馆、大厦、医院、港口、油田、矿井和邮电通讯等各种场合作为动力和照明备用或常用电源使用。
