电气工程材料进场检验办法

1、管材：

（1）PE型半硬绝缘导管：

1）凡所使用的绝缘导管，其材质均应具有阻燃、耐冲击并符合华北标办图集的有关要求，并有产品合格证和检定检验报告单。

2）管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。

3）所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，应使用配套的阻燃制品。

4）可弯曲PE绝缘导管按照GB/T14823.4-93的标准规定：φ16mm：外径公差±0.3mm，壁厚为2.65mm；φ20mm：外径公差±0.3mm，壁厚为2.95mm；φ25mm：外径公差±0.4mm，壁厚为3.35mm；φ32mm：外径公差±0.4mm，壁厚为3.85mm；φ40mm：外径公差±0.4mm，壁厚为4.40mm 。

5）可弯曲PE绝缘导管进场简单检验：取可弯曲PE绝缘导管200mm的样品放在压力试验机上加压750N的压力（73.5Kg）30S后去掉压力，15min后检查压扁部位的外径，不大于原外径的10%，并无裂痕为合格材料（测试材料在室温下10h后进行）。

（2）PVC型刚性绝缘电线导管：

1）阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证。

2）阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。暗敷设如设计无要求均应使用中型以上导管。

3）所用绝缘导管附件与配件必须符合规范要求，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。

4）刚性PVC绝缘导管按照GB/T14823.2-93的标准规定：φ16mm：外径公差±0.3mm，轻型管壁厚为1.15mm，中型管壁厚为1.5mm，重型管壁厚为1.9mm；φ20mm：外径公差±0.3mm，轻型管壁厚为1.3mm，中型管壁厚为1.55mm，重型管壁厚为2.1mm；φ25mm：外径公差±0.4mm，轻型管壁厚为1.45mm，中型管壁厚为1.8mm，重型管壁厚为2.2mm；φ32mm：外径公差±0.4mm，轻型管壁厚为1.7mm，中型管壁厚为2.1mm，重型管壁厚为2.7mm；φ40mm：外径公差±0.5mm，轻型管壁厚为2.1mm，中型管壁厚为2.3mm，重型管壁厚为2.8mm；φ50mm外径公差±0.6mm，轻型管壁厚为2.45mm，中型管壁厚为2.85mm，重型管壁厚为3.4 mm；φ63mm外径公差±0.6mm，轻型管壁厚为3.0mm。

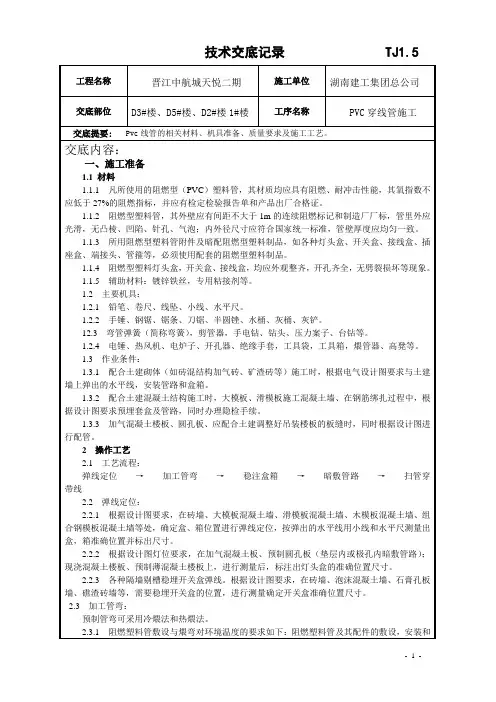

- 1 - 技术交底记录 TJ1.5

工程名称 晋江中航城天悦二期 施工单位 湖南建工集团总公司

交底部位 D3#楼、D5#楼、D2#楼1#楼 工序名称 PVC穿线管施工

交底提要: Pvc线管的相关材料、机具准备、质量要求及施工工艺。

交底内容：

一、施工准备

1.1 材料

1.1.1 凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。

1.1.2 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。

1.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃型塑料制品。

1.1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。

1.1.5 辅助材料：镀锌铁丝，专用粘接剂等。

1.2 主要机具：

1.2.1 铅笔、卷尺、线坠、小线、水平尺。

1.2.2 手锤、钢锯、锯条、刀锯、半圆锉、水桶、灰桶、灰铲。

12.3 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。

1.2.4 电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。

1.3 作业条件：

1.3.1 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。

1.3.2 配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。

品 名规格(mm)每支米数每米单价0.45品 名规格(mm)每箱个数每个单价0.45品 名规格(mm)每箱个数每个单价0.45D1642.231.00D16单叉1352.231.00D75×75×50(Ⅲ)2002.371.07D2043.101.40D16双叉1162.281.03D75×75×50(Ⅳ)2002.371.07D2544.502.03D16三叉1002.51.13D75×75×701603.551.60D3247.023.16D16四叉802.551.15D75×75×601603.171.43D4049.494.27D16曲叉1202.221.00D75×75×751603.571.61D50412.315.54D20单叉1352.281.03D75×75×50(Ⅲ)2003.061.38D1642.661.20D20双叉1162.361.06D75×75×50(Ⅳ)2003.061.38D2043.731.68D20三叉1002.531.14D75×75×402402.050.92D2545.422.44D20四叉802.911.31D75×75×502002.351.06D3248.443.80D20曲叉1202.511.13D75×75×50(Ⅱ)2002.941.32D40411.415.13D25单叉1202.341.05D75×75×601602.711.22D50414.806.66D25双叉1162.411.08D75×75×751604.051.82D1643.421.54D25三叉842.791.26D75×75×75(Ⅲ)1604.051.82D2044.52.03D25四叉803.111.40八角灯头箱盖7500.680.31D2546.162.77D25曲叉1002.791.26D203.521.58D3249.674.35司令箱盖10000.460.21D253.891.75D16单叉603.701.67D3212611.925.36品 名规格(mm)每箱个数每个单价D16双叉543.791.71D407217.447.85D1615000.250.11D16三叉483.911.76D505021.899.85D2010000.400.18D16四叉484.051.82双连胶暗箱D164×78×501185.632.53D255000.640.29D16曲叉543.801.71三联胶暗箱D250×78×50739.404.23D324401.040.47D20单叉603.761.69D86×86×46(86型)1684.452.00D402001.570.71D20双叉483.841.73D86×86(86型)盖2201.450.65D1614000.430.19D20三叉484.121.85D75×75×601603.881.75D207000.740.33D20四叉484.201.89D75×75×801684.572.06D254001.170.53D20曲叉483.971.792.16D322642.030.91D25单叉603.801.710.00D168000.430.19D25双叉484.061.831.26D208000.440.20D25三叉484.291.930.00D255000.590.27D25四叉484.512.031.38D323000.930.42D25曲叉484.081.840.00D16(不带检)10000.360.161.92D1624000.130.06D163600.760.340.00D2020000.170.08D20(不带检)6000.500.231.35D2516000.260.12D202800.940.420.00D3211000.320.14D25(不带检)3600.730.331.83D408000.430.19D252801.010.450.00D1624000.130.06D32(不带检)1601.060.48线盒施工盖D70×707000.350.16D2020000.160.07D321441.570.71D2518000.240.11D40(不带检)1101.510.68胶暗箱盖7800.930.42D40602.361.064.802.793.074.263.004.07160210200102180162120型暗盒(小盒)穿筋八角灯头箱D75×75×70D86×86×46D75×75×50D105×105×50D105×60×50D75×75×80胶明箱下穿筋胶暗箱上穿筋胶暗箱组合式86型胶暗箱组合式86型胶暗箱(Ⅱ)型120型暗盒(大盒)杯梳 (锁扣)U迫码组合式U迫码司令箱高35mm连盖(圆通)

浅谈PVC穿线管配管及管内穿线监控要点

摘要：PVC暗配管及管内穿线是建筑工程重要的部分，其施工质量直接影响到使用功能和安全。本文在电气安装分部工程中的暗配管及管内穿线的常见问题和预防处理方面进行了论述。

关键词：暗配管；管内穿线；质量控制

在房屋建筑电气工程施工中，大都要用PVC塑料管暗配穿线，质量问题时有发生。这些问题有的影响使用功能，有的危机人身安全。本人就监理工作中遇到的一些常用问题进行了总结如下：

暗配管常见问题及预防处理

1）暗配管接口不严密，有漏水、渗水现象；现浇板内配管出现盒内漏浆、堵塞、位移、变形；管口不到位、切割不一致；进入箱盒排列不整齐、煨弯处出现扁、凹、裂；管子连接不规范，附件不齐全；箱盒安装标高不一致；箱盒开孔不整齐。

2）思想重视不够，施工不认真，缺乏责任心。暗配管接口处未加套管或承插口做的太短，又未涂粘结剂，只用绝缘胶布或胶带包缠，未按施工验收规范施工，煨弯时未加热或加热不均匀。

3）使用的PVC穿线管产品必须有技监部门认定的产品合格证。并同时购置相应的接头等配件，以及适应不同管径的冷弯簧，以备煨弯时使用。管与管的连接要用套管并涂粘结剂，管与盒子的连接要用锁母并涂粘结剂。现浇板内的配管时，应将接头、线盒分别用扎丝固定，盒内填满纸片或纸屑，以防浇筑时接头脱落，盒内灌浆，造成堵塞。、

PVC管煨弯时，要使用配套的煨弯弹簧，必要时可将煨弯处局部均匀加热，均匀用力，弯成所需弧度，弯曲半径应大于6倍管外直径。

接线盒与配管必须是配套产品，严禁随意替代。不可按室内地面标高确定箱、盒标高。箱盒应加强固定，待找好坐标后，用1:2.5水泥砂浆固定，应现状稳，以防浇筑砼时箱、盒位移。

箱、盒开孔时，严禁使用电气焊，尽可能使用原有敲落孔，以防箱盒变形。

进入盒（箱）的管口内径切割整齐，进入的盒(箱）的管口要到位，最低要与箱（盒）的内壁整齐，不超过5mm，并加护口保护。

PVC管连接，一是可采用同位前插法，将一头加热胀出承插口，将另一
