消防报警联动控制系统

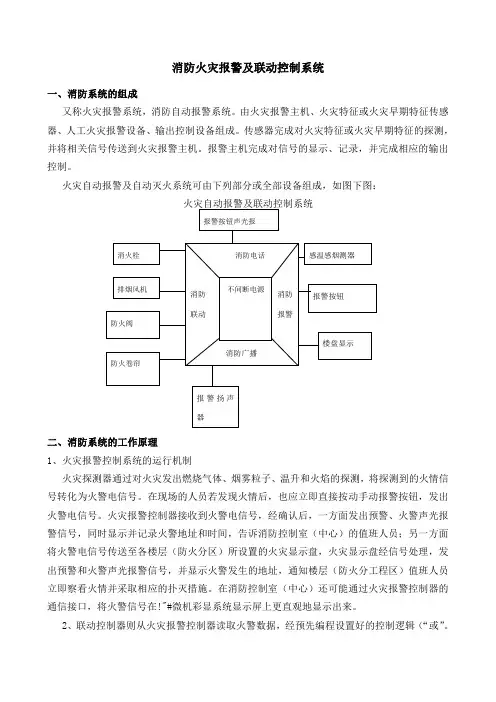

消防火灾报警及联动控制系统

一、消防系统的组成

又称火灾报警系统，消防自动报警系统。由火灾报警主机、火灾特征或火灾早期特征传感器、人工火灾报警设备、输出控制设备组成。传感器完成对火灾特征或火灾早期特征的探测，并将相关信号传送到火灾报警主机。报警主机完成对信号的显示、记录，并完成相应的输出控制。

火灾自动报警及自动灭火系统可由下列部分或全部设备组成，如图下图：

火灾自动报警及联动控制系统

二、消防系统的工作原理

1、火灾报警控制系统的运行机制

火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测，将探测到的火情信号转化为火警电信号。在现场的人员若发现火情后，也应立即直接按动手动报警按钮，发出火警电信号。火灾报警控制器接收到火警电信号，经确认后，一方面发出预警、火警声光报警信号，同时显示并记录火警地址和时间，告诉消防控制室（中心）的值班人员；另一方面将火警电信号传送至各楼层（防火分区）所设置的火灾显示盘，火灾显示盘经信号处理，发出预警和火警声光报警信号，并显示火警发生的地址，通知楼层（防火分工程区）值班人员立即察看火情并采取相应的扑灭措施。在消防控制室（中心）还可能通过火灾报警控制器的通信接口，将火警信号在!"#微机彩显系统显示屏上更直观地显示出来。

2、联动控制器则从火灾报警控制器读取火警数据，经预先编程设置好的控制逻辑（“或”。消防电话

消防 消防

联动 报警

消防广播 不间断电源 消火栓

排烟风机

防火阀

防火卷帘

报警扬声器 感温感烟测器

报警按钮

楼盘显示 报警按钮声光报 “与”、“片”、“总报”等控制逻辑）处理后。向相应的控制点发出联动控制信号，并发出提示声光信号，经过执行器去控制相应的外控消防设备，如：排烟阀，排烟风机等防烟排烟设备，防火阀、防火卷帘门等防火设备；警铃、警笛和声光报警器等警报设备；关闭空调、电梯迫降和打开人员疏散指示灯等；启动消防泵、喷淋泵等消防灭火设备等。外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来，使消防控制室（中心）值班人员了解外控设备的实际运行情况，消防内部电话，消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用。

1

消防报警及联动控制系统的安装及维护

电子教案

马旭 编写

2

教案一

章节 项目一

消防报警及联动控制系统描述 授课班级 人数

授课时间 6节课 授课地点 授课教师

学生条件分析 1、

2、

3、

教材来源 《消防报警及联动控制系统的安装及维护》马旭

教学方法 讲述法、问答法、演示法、案例法、实际参观法

教学资源 黑板、粉笔、工作页、PPT、校外实习基地、交通工具等

学习目标 考核方式 3 一、认知方面

1．了解消防报警及联动控制系统基本功能。

2．了解消防报警及联动控制系统的结构与组成。

3．掌握消防报警及联动控制系统的控制原理。

二、技能方面

1、 能绘制原理图及结构图

2、 会制作PPT

三、人文素质方面

1、观察问题和分析问题的能力

2、语言表达能力

3、沟通与交流及合作能力

1-1能详细描述消防报警及联动控制系统的主要设备、主要作用。

1-2能绘制消防报警及联动控制系统的原理图。

1-3能描述消防报警及联动控制系统的控制原理和控制方式

2-1 实习日志或实习总结中系统原理图或结构图的完整性和准确性。

2-2 小组或个人总结汇报时的PPT质量

3-1实习日志或实习总结中对系统的描述情况。

3-2汇报中描述系统的情况

3-3小组的成果汇报情况

教学活动

教学活动 教师行为 学生行为 时间安排 4 一、课前准备

1.教师方面

（1）分析教学内容、归纳重点难点

（2）联系参观实习单位

（3）查找相关资料

2.学生方面

预习相关内容

二、课程引入

1.本项目的主要任务及安排

2.完成本项目的主要方法

3.项目的主要考核方式

三、课程展开

1．火灾报警控制器的类型及作用

2．火灾报警系统的线制及连接方式

3. 火灾自动报警系统的报警装置的种类及其作用

4．消防联动控制系统的控制内容与控制原理

.

-

. 可修编. 消防报警及消防联动控制系统

1 概述

在智能建筑中火灾报警及消防联动控制系统是建筑设备自动化系统中非常重要的一个子系统，其原因一方面是因为现代建筑的建筑面积大、人员密集、设备材料多，建筑上竖向孔洞多（电缆井、空调及通风管等），使得引发火灾的可能性增大，另一方面是由于智能建筑比传统的建筑投资了较多技术先进、价格昂贵的设备和系统，一旦发生火灾事故，除了造成人员伤亡外，各种设备及建筑物遭受损害造成的损失也比一般建筑物严重得多，由此我们不难了解到，在火灾报警及消防联动控制系统中，火灾报警系统的重要性更加突出，火灾的发生在其初期阶段往往只是规模甚小而又易于扑灭的，但是由于火灾的初期阶段人们不易发觉或疏于防，而使火灾蔓延，酿成灾难，这就对于系统的安全可靠性、技术先进性及网络结构、系统联网等方面提出了更新、更高的要求。消防是防火和灭火的总称。火灾报警及消防联动控制系统的主旨是以防为主，防消结合。其功能是对火灾发生进行早期探测和自动报警，并能根据火情位置，及时对建筑的消防设备、配电、照明、广播等装置进行联动控制，灭火、排烟、疏散人员，确保人身安全，最大限度地减少社会财富的损失。由于微电子技术、检测技术、自动控制技术和计算机技术等，在火灾报警及消防联动控制系统中的广泛应用，使得火灾探测与自动报警技术、消防设备联动控制技术有了很大的发展，而且扩大了消防自动化系统的功能围，增加了系统自检、报警复核、探测器灵敏度自动调节、及探测器维修预报等功能，使故障能及时确认及修复，减少误报，形成了具有智能化水平的火灾报警和联动控制系统，因此也称之为智能防火系统。 .

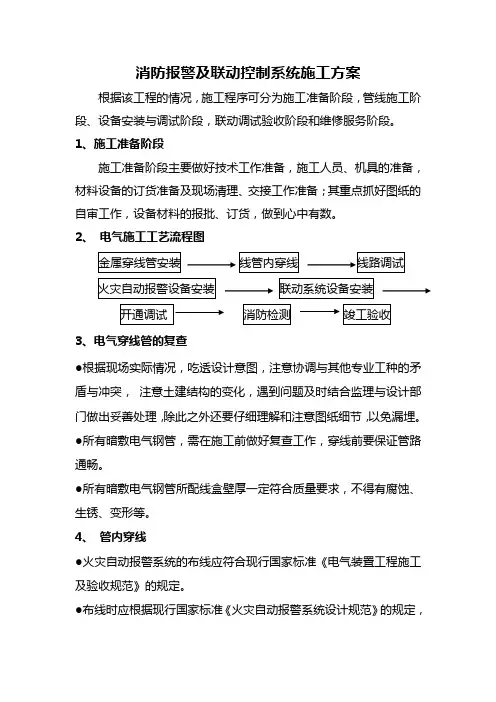

消防报警及联动控制系统施工方案

根据该工程的情况，施工程序可分为施工准备阶段，管线施工阶段、设备安装与调试阶段，联动调试验收阶段和维修服务阶段。

1、施工准备阶段

施工准备阶段主要做好技术工作准备，施工人员、机具的准备，材料设备的订货准备及现场清理、交接工作准备；其重点抓好图纸的自审工作，设备材料的报批、订货，做到心中有数。

2、 电气施工工艺流程图

金属穿线管安装

线管内穿线 线路调试

火灾自动报警设备安装 联动系统设备安装

开通调试 消防检测 竣工验收

3、电气穿线管的复查

●根据现场实际情况，吃透设计意图，注意协调与其他专业工种的矛盾与冲突， 注意土建结构的变化，遇到问题及时结合监理与设计部门做出妥善处理，除此之外还要仔细理解和注意图纸细节，以免漏埋。

●所有暗敷电气钢管，需在施工前做好复查工作，穿线前要保证管路通畅。

●所有暗敷电气钢管所配线盒壁厚一定符合质量要求，不得有腐蚀、生锈、变形等。

4、 管内穿线

●火灾自动报警系统的布线应符合现行国家标准《电气装置工程施工及验收规范》的规定。

●布线时应根据现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类，电压等级进行检查。

●管内穿线前应将管内的积水及杂物等清洗干净。

●不同系统，不同电压等级，不同电源类别的线路不许穿在同一管内。

●导线在管内不许有接头或扭结，导线的接线头应在接线盒内或用接线端子连接。

●敷设在多尘或潮湿场所管路的管口和管子的连接处应做密封处理。

●管路超过一定的长度时应在便于接线处装接线盒。

●管子入盒时，盒外侧应套锁母，内侧应装护口。在吊顶内敷设时，盒的内外侧均加锁母。

●在吊顶内敷设管路采用单独的卡具吊装或支撑物固定。

●火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。
