人工挖孔桩施工流程

福建省永泰建筑工程公司

永泰城建校教学楼

人

工

挖

孔

桩

施

工

方

案

福建省永泰建筑工程公司

施工准备

1.材料

（1） 水泥：宜用425#普硅或矿渣水泥，并有出厂合格证及试验报告。

（2） 砂：中砂，含泥量不大于3%。

（3） 石子：碎石，粒径10-15mm，含泥量不大于2%。

（4） 钢筋：品种和规格均符合设计规定，并有出厂合格证及试验报告。

（5） 垫块：用1：2.5水泥砂浆脉18-22号火烧铁丝提前预制。

（6） 外加剂：掺合料，根据施工需要并通过试验确定。

2.作业条件

（1） 施工场地，必须做好“三通一平”，并根据现场情况，有条件的先做好地面砼垫层，以利施工。现场四周应设置排水沟、集水井，桩孔中抽出积水，经沉淀后排入下水道。施工现场的出土路线应畅通。

（2） 按施工图纸准确放线，放出桩位中心线和桩径，并认真进行技术复核，经有关部门办理签证手续，才能开挖桩身土方。

（3） 挖桩前，要把桩中心位置向桩的四周引出四个桩心控制点，用牢固的木桩标定。

（4） 施工前，施工现场技术负责人和施工员应逐孔全面检查施工准备，逐级进行技术安全交底和安全教育，要使安全、技术管理在思想、组织、措施都得到落实。

（5） 专人负责按桩位编号，做好桩孔的垂直中心线、轴线、桩径、桩长和基岩土质的记录；钢筋笼和桩身砼等隐蔽验收记录；收集好桩体砼强度等级等有关技术资料，并在完工后整理编册分送有关单位并送技术部门存档。

（6） 护壁模板分节的高度视土质情况而定，一般可用50-100cm，每节模板安装，应设专人严格校核中心位置及护壁厚度，可用十字架对准轴线标记，在十字交叉中心悬吊垂球，复核模板位置，保证垂直度。符合要求后，可用木楔打入土中支撑模板，稳定位置，防止捣砼时模板发生位移。

（7） 现场制作的钢筋笼，应执行有关规范要求。

操作工艺

1.挖孔

（1） 第一节孔圈护壁应比下面的护壁厚100-150mm，并应高出现场地面200-250mm，上下护壁间的搭接长度不得少于50mm。

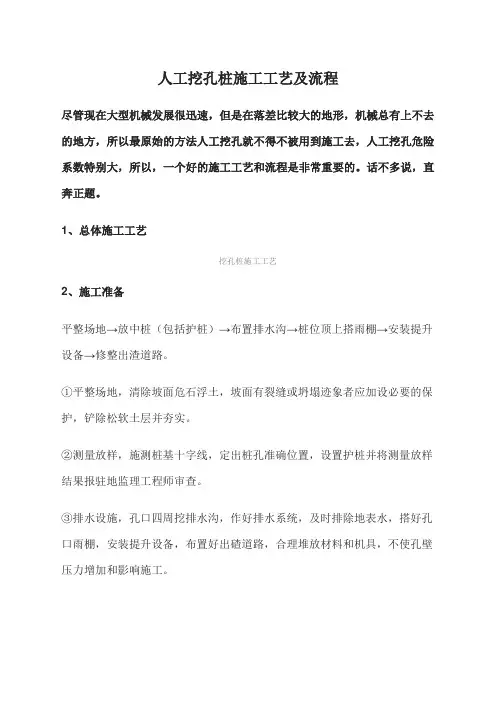

人工挖孔桩施工工艺及流程

尽管现在大型机械发展很迅速，但是在落差比较大的地形，机械总有上不去的地方，所以最原始的方法人工挖孔就不得不被用到施工去，人工挖孔危险系数特别大，所以，一个好的施工工艺和流程是非常重要的。话不多说，直奔正题。

1、总体施工工艺

挖孔桩施工工艺

2、施工准备

平整场地→放中桩（包括护桩）→布置排水沟→桩位顶上搭雨棚→安装提升设备→修整出渣道路。

①平整场地，清除坡面危石浮土，坡面有裂缝或坍塌迹象者应加设必要的保护，铲除松软土层并夯实。

②测量放样，施测桩基十字线，定出桩孔准确位置，设置护桩并将测量放样结果报驻地监理工程师审查。

③排水设施，孔口四周挖排水沟，作好排水系统，及时排除地表水，搭好孔口雨棚，安装提升设备，布置好出碴道路，合理堆放材料和机具，不使孔壁压力增加和影响施工。 ④孔口防护，井口周围砼制成围圈予以围护，其高度高出地面30cm，防止土石、杂物滚入孔内伤人。若井口地层松软，为防止孔口坍塌，须在孔口周围加固。孔口四周1m范围内用砂浆硬化；孔口周围不能堆放土渣、机具、杂物。孔口四周搭设防护围栏，围栏采用钢筋牢固焊制。停止作业时，孔口设置围栏和警告标示牌。洞口设置钢筋防护网，网格间距不大于20cm。

3、挖孔施工

(1) 安装垂直运输架和电动卷扬机

垂直运输架有提升钢框架作为承重结构，配置慢速卷扬机提升。锁口浇筑完混凝土后，提升支架安装在桩孔旁，可通过三角架的转动横移。三角形脚架安装在桩孔正上方，能过电动卷扬机提升渣桶，三角架沿主轴可横向移动。架底可压石头以增加其稳定性。

在运输架上安装滑轮组，穿上卷扬机钢丝绳，在架底位置安装卷扬机，地面运土用手推车或小翻斗车。

在地面按护壁处理挖深1m，安放护壁模板，浇筑C30砼形成井圈，井圈上口即井台座比周围地面或桩基顶标高（两者以高标高为准）高出30cm，以避免井口进水或掉落杂物。

圈顶通过测量准确测设四个控制点以铁钉做标记，通过这四个控制点校核孔中心位置和垂直度。在井圈内壁用油漆做水准标记，以便控制桩底高程。

黔江区渝湘高速南互通改造项目人工挖孔施工技术方案

1 黔江区渝湘高速南互通改造工程

编制：

复核：

审核：

中铁二十局集团第三工程有限公司

黔江区渝湘高速南互通改造工程项目部

二〇一六年五月五日

人工挖孔施工技术方案

黔江区渝湘高速南互通改造项目人工挖孔施工技术方案

2 人工挖孔桩施工技术方案 ...................................................................... 1

第一章 编制依据及工程概况 .............................................................. 1

1.1编制依据 .................................................................................... 1

1.2工程概况 .................................................................................... 1

1.3地质概况 .................................................................................... 2

第二章 施工组织 ................................................................................. 3

人工挖孔桩施工记录

编号：01-06

工程名称 施工班组 护壁类型

桩径规格 设计桩长 混凝土

设计标号

序号 施工日期时 间 桩位编号 挖孔深度 桩顶设计标高（m） 混凝土浇筑面标高

（m） 孔口标高

（m） 孔底标高（m） 混凝土灌注量（） 水灰比 备注 监理签证 土层 基岩

注：表中施工日期指孔开始至混凝土灌注结束。 项目技术负责人： 施工员：
