音频实验报告

实验编号： 四川师大《声音媒体技术》实验报告 2017年11月5日

计算机科学学院 级 班 实验名称：声音信号的编辑处理

姓名： 学号： 指导老师： 实验成绩:

实验 录音系统的连接和使用

一．实验目的及要求

（1）掌握录音系统的连接方法；

（2）熟悉录音系统相应设备的功能，并熟练使用；

（3）掌握录音系统功率匹配、阻抗匹配的原理；

二．实验内容

（1）利用阻抗匹配、功率匹配原理，实现录音系统连接；

（2）熟练掌握阻抗匹配、功率匹配实现录音系统连接的工作原理；

（3）熟悉录音系统各类设备的操作使用；

三．实验主要流程、步骤（该部分如不够填写，请另加附页）

1. 利用阻抗匹配、功率匹配原理，实现录音系统连接。

（1）老师介绍调音台的各输入与输出端子的功能，以及其控制按钮的名称和作用。

（2）用转换头将电容式话筒连接到调音台，电容式话筒的插头插在1和2路录音孔中，（遵循阻抗匹配原理，一定要注意传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，即传输线的输入端或输出端处于阻抗匹配状态）；

（3）再把监听耳机的插头插在监听插口。

（4）把调音台的输出端用连接线与电脑的主机连接，给电脑传送音频信号，（遵循阻抗匹配原理，电脑的功率要和传输线的输出功率匹配）；

（5）最后连接电源线

（6）MONITOR是总监听音量旋钮，调节该通路在监听线路中的音量大小。.通过调节HIGH、MIDDLE、LOW三段均衡器旋钮来调节声音大小打开电脑进行调试，测试录音能否正常工作。

2.熟练掌握阻抗匹配、功率匹配实现录音系统连接的工作原理。

（1）阻抗匹配是指负载阻抗与激励源内部阻抗相适配，得到最大功率输出的一种工作状态，阻抗匹配则传输功率大，内阻等于负载时，输出功率最大，此时阻抗匹配。

（2）设备输出功率要与负载阻抗一致。

3.熟悉录音系统各类设备的操作使用。

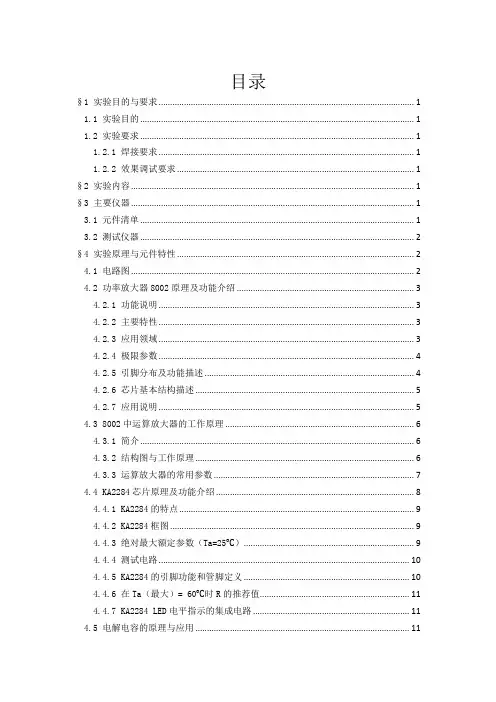

目录

§1 实验目的与要求 ............................................................................................................... 1

1.1 实验目的 ....................................................................................................................... 1

1.2 实验要求 ....................................................................................................................... 1

1.2.1 焊接要求 ............................................................................................................... 1

1.2.2 效果调试要求 ....................................................................................................... 1

§2 实验内容 ........................................................................................................................... 1

§3 主要仪器 ........................................................................................................................... 1

一、实验目的

1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能；

2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法；

3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium

Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。

4）培养设计开发过程中分析处理问题的能力、团队合作的能力。

二、实验要求

1）设计要求

设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：

（1）频带宽度50Hz～20kHz，输出波形基本不失真；

（2）电路输出功率大于8W；

（3）输入阻抗：≥10kΩ；

（4）放大倍数：≥40dB；

（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围；

（6）所设计的电路具有一定的抗干扰能力；

（7）具有合适频响宽度、保真度要好、动态特性好。

发挥部分：

（1）增加电路输出短路保护功能；

（2）尽量提高放大器效率；

（3）尽量降低放大器电源电压；

（4）采用交流220V，50Hz电源供电。

2）实物要求

正确理解有关要求，完成系统设计，具体要求如下：

（1）画出电路原理图；

（2）确定元器件及元件参数；

（3）进行电路模拟仿真；

（4）SCH文件生成与打印输出； （5）PCB文件生成与打印输出；

（6）PCB版图制作与焊接；

（7）电路调试及参数测量。

三、实验内容与原理

音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。

前置放大级音调控制放大级功率放大级vivo

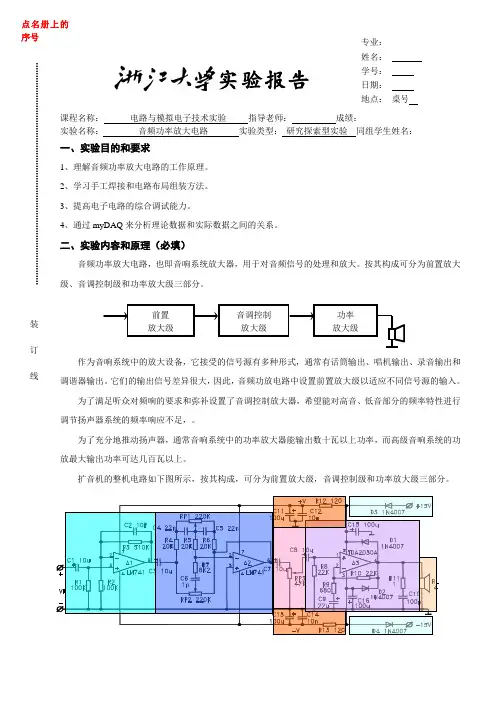

实验报告

课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________

实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________

一、实验目的和要求

1、理解音频功率放大电路的工作原理。

2、学习手工焊接和电路布局组装方法。

3、提高电子电路的综合调试能力。

4、通过myDAQ来分析理论数据和实际数据之间的关系。

二、实验内容和原理（必填）

音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。按其构成可分为前置放大级、音调控制级和功率放大级三部分。

作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。

为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。

为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。

扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。

专业：

姓名：

学号：

日期：

地点： 桌号

装

订

线 点名册上的序号

前置

放大级 音调控制

放大级 功率

放大级

前置放大电路：

前置放大级输入阻抗较高，输出阻抗较低。前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。

由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。

理想闭环电压放大倍数为：231RRAvf

输入电阻：1RRif

输出电阻：0ofR

功率放大级：
